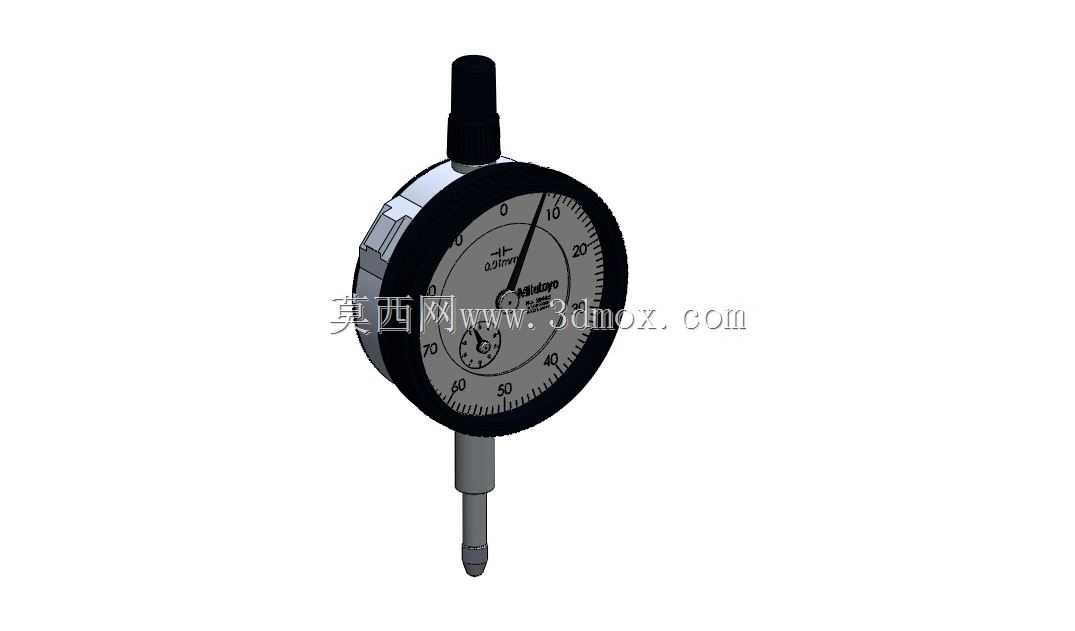

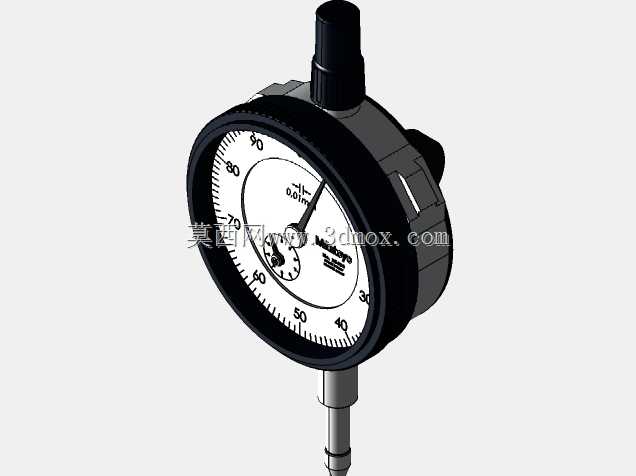

三丰0.01mm分辨率指针式千分表结构

　　这款指针式千分表的测头采用硬质合金材质，耐磨性能适配车间高频次的工件检测场景，测杆与轴套的配合间隙控制在微米级，避免测量过程中出现径向窜动影响读数精度，测头端部为球面设计，接触被测工件表面时可自动找正接触点，减少因接触角度偏差带来的测量误差。表圈采用防滑滚花结构，操作人员戴劳保手套也能轻松旋转调零，表蒙为高透防刮光学玻璃，长时间在加工车间使用也不会因切削液飞溅、铁屑剐蹭出现模糊划痕，表盘刻度采用蚀刻填漆工艺，刻度线粗细均匀，0.01mm的分度值对应刻度间距经过严格核算，配合指针的轻量化设计，测杆位移时指针转动无迟滞，回程误差控制在标准允许范围内。

　　在实际机加工场景中，这款千分表常配合磁性表座使用，用于车床装夹工件时的同轴度找正，装夹长轴类零件时，将表座吸附在机床床身导轨面，测头垂直抵靠在工件外圆表面，低速转动卡盘观察指针跳动量，调整卡爪夹持力度与位置，将跳动值控制在工艺要求范围内；也可用于铣床工作台进给的行程校验，安装在工作台侧面，配合量块校准进给刻度的实际位移量，消除丝杠间隙带来的加工尺寸偏差；在模具装配环节，还可用来检测分型面的贴合间隙，将表固定在定模侧，测头沿分型面逐点滑动，通过指针波动判断合模后的间隙均匀度，避免飞边缺陷。

　　建模过程中，首先确定测杆的总行程为1mm，对应表盘指针转动一圈，内部传动结构采用齿轮齿条传动原理，测杆的直线位移通过齿条带动小齿轮转动，再经二级齿轮放大后带动指针转动，传动比经过精确计算，确保测杆移动0.01mm时指针恰好移动一个刻度格。表体外壳采用不锈钢冲压成型结构，建模时还原了外壳侧面的锁紧旋钮结构，该旋钮用于固定测杆位置，方便在特定测量场景下锁定读数；后盖带有密封胶圈结构，可阻挡切削液、粉尘进入表体内部，保护内部传动齿轮不被磨损，延长量具使用寿命。

　　安装边界方面，表体上部的夹持轴直径为标准8mm，适配市面上绝大多数磁性表座、专用表架的夹持孔，夹持时需注意避开测杆活动区域，夹持力不宜过大避免夹变形轴套影响测杆滑动顺畅度；测头自然下垂状态下的总长度、表体外径均符合行业通用尺寸，可直接替换同规格的其他品牌千分表，无需额外调整安装支架。表盘背面带有耳型安装孔，也可通过螺栓直接固定在专用检具上，用于自动化产线的工件尺寸在线检测，固定时需保证测杆移动方向与被测尺寸方向一致，夹角偏差不超过15度，避免产生余弦误差影响测量结果准确性。

　　从结构设计细节来看，表体内部设置有游丝结构，用于消除齿轮传动的啮合间隙，保证指针正反转时的读数一致，避免测杆往复移动时出现空程差；表盘上的小表盘用于记录指针转动圈数，对应0-1mm的整毫米读数，大表盘读取0.01mm级的小数读数，读数逻辑清晰，操作人员经过简单培训即可快速准确读取数值。测杆端部带有螺纹连接结构，可根据不同测量场景更换平测头、尖测头、弧形测头等不同类型的附件，拓展测量适用范围，比如测量窄槽深度时更换尖测头，测量曲面轮廓时更换弧形测头，满足不同工件的检测需求。
