农用栏板运输拖车三维结构设计

　　这款农用栏板运输拖车，是适配丘陵、平原地带农业生产物料转运需求开发的牵引式运输装备，日常作业中可与大马力轮式拖拉机配套挂接，完成粮食收获后从田间到晒场的转运、散装肥料从仓储点到作业田块的配送、小型农机具跨地块转场的载运，也可在乡村基建场景中承担砂石、袋装水泥等零散建材的短距离倒运，是农业生产合作社、家庭农场、乡村施工队配置率极高的通用运输配套装备。

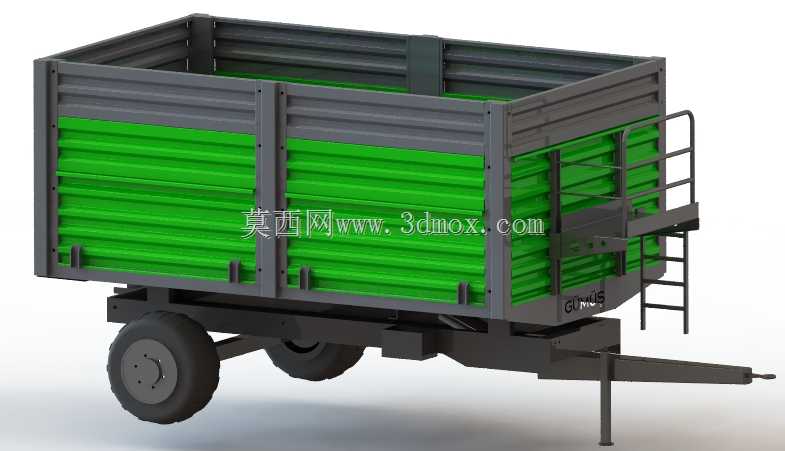

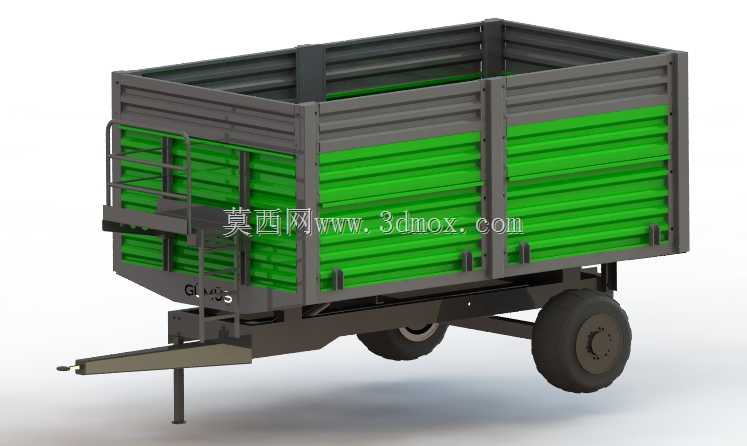

　　从结构设计逻辑来看，整车采用框架式承载思路，底盘主纵梁选用矩形截面型钢焊接成型，可有效分散货厢承载的集中载荷，避免非铺装路面颠簸工况下出现车架变形问题。牵引架采用可适配标准拖拉机牵引销的连接结构，挂接端设置缓冲连接位，可抵消起步、制动过程中的刚性冲击，减少传动连接部位的疲劳损耗。行走系统采用双轴布局？不对，从模型呈现的结构来看为单轴双轮配置，轮距匹配常规农田机耕道的通行宽度，轮胎选用农用深花纹低压轮胎，可在泥泞、松软耕地表面获得足够抓地力，同时降低对耕地表层的压实程度，轮端轴承座采用密封式结构，可阻挡田间泥沙、粉尘进入轴承滚道，延长维护周期。

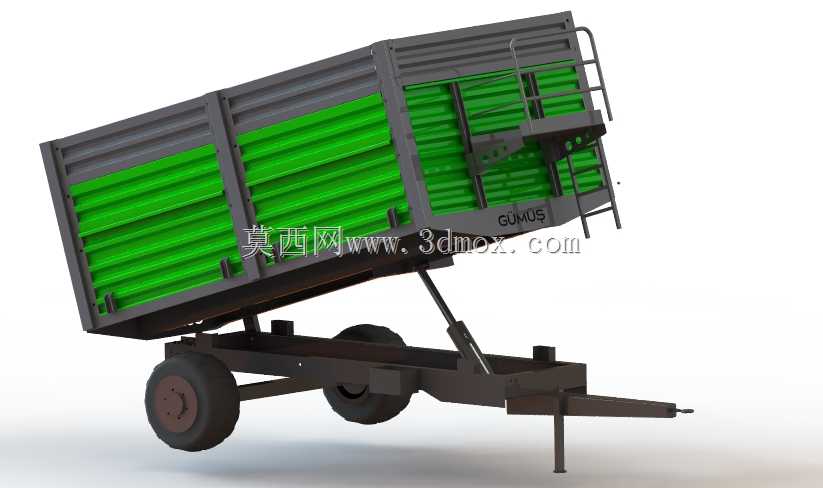

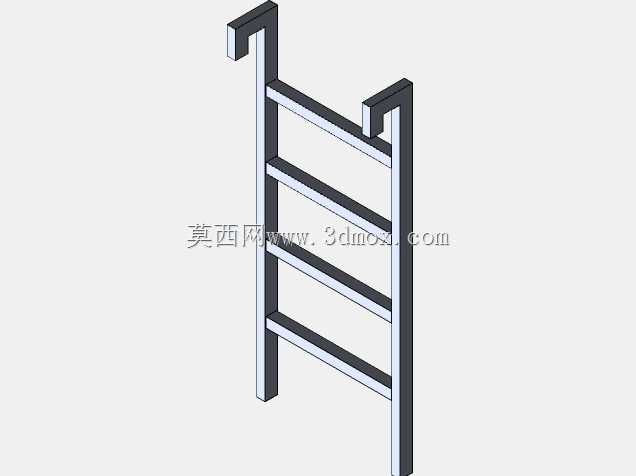

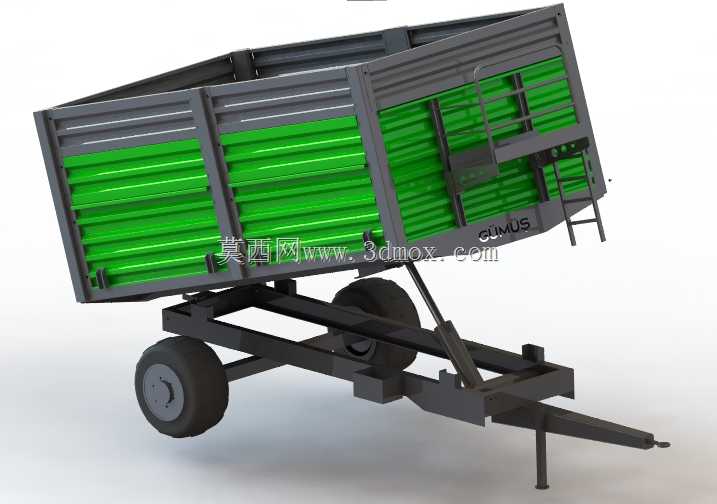

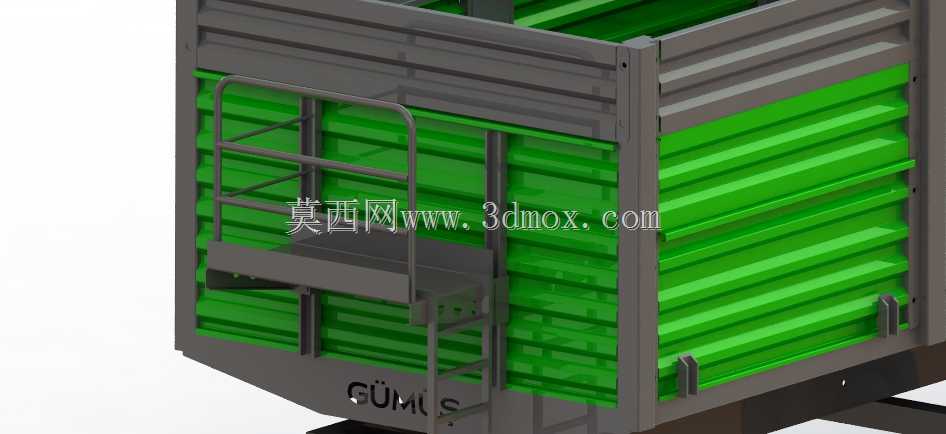

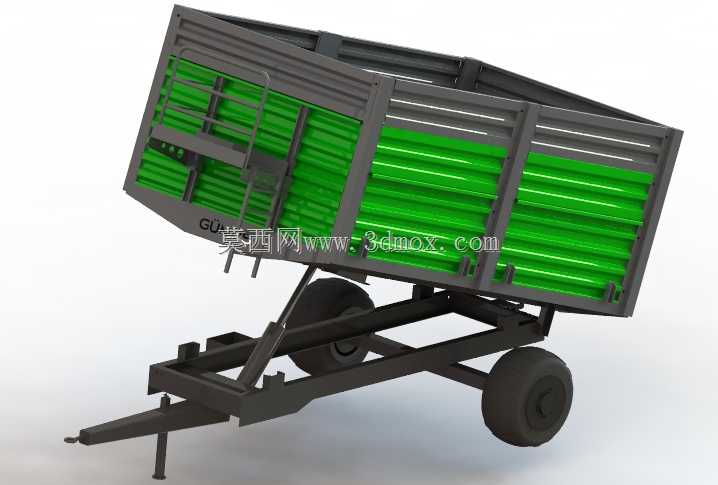

　　货厢部分采用瓦楞板式栏板结构，侧围与前围的瓦楞板在降低整备质量的同时，可提升栏板的抗变形能力，避免散装物料挤压造成栏板外胀。货厢侧部设置登车梯与顶部扶手，方便作业人员攀爬至货厢顶部完成物料苫盖、散装货物平整作业，货厢后栏板采用可翻转锁止结构，卸货时可快速开启，配合拖拉机的液压输出接口可拓展后倾自卸功能，无需额外改装即可适配不同的卸货场景。货厢内部边角做圆弧过渡处理，可减少散装粮食、粉状肥料的残留堆积，降低日常清理的工作量。

　　从安装边界与尺寸适配角度，整车总宽度控制在2米以内，可顺利通过宽度2.2米的标准机耕道与乡村限宽路段，货厢栏板高度为0.8米，既保证散装物料的装载容积，又不会因栏板过高造成装卸作业的不便，牵引架离地高度匹配国内主流40-80马力轮式拖拉机的牵引点高度，挂接后整车处于水平状态，避免出现爬坡时牵引端剐蹭地面、下坡时货厢前倾的问题。车架与货厢的连接采用U型螺栓多点固定，后期维护时可快速拆解货厢，根据作业需求更换为平板结构、罐式储料结构等不同上装，拓展装备的使用场景。

　　在细节设计上，货厢前部设置有工具储物盒安装位，可放置捆绑绳、卸扣、简易维修工具等随车物品，轮拱上方设置挡泥板结构，可避免车辆在泥泞路段行驶时，轮胎带起的泥水甩入货厢下部的车架缝隙，减少车架部位的泥污堆积与锈蚀风险。整车的焊接部位均做满焊处理，边角处做打磨倒角，避免应力集中造成的焊缝开裂，所有外露金属件均预留涂装工艺间隙，可在加工完成后做防锈底漆与耐候面漆处理，适应户外高湿、多粉尘的农业作业环境。
