土耳其BORAN型155毫米履带自行榴弹炮

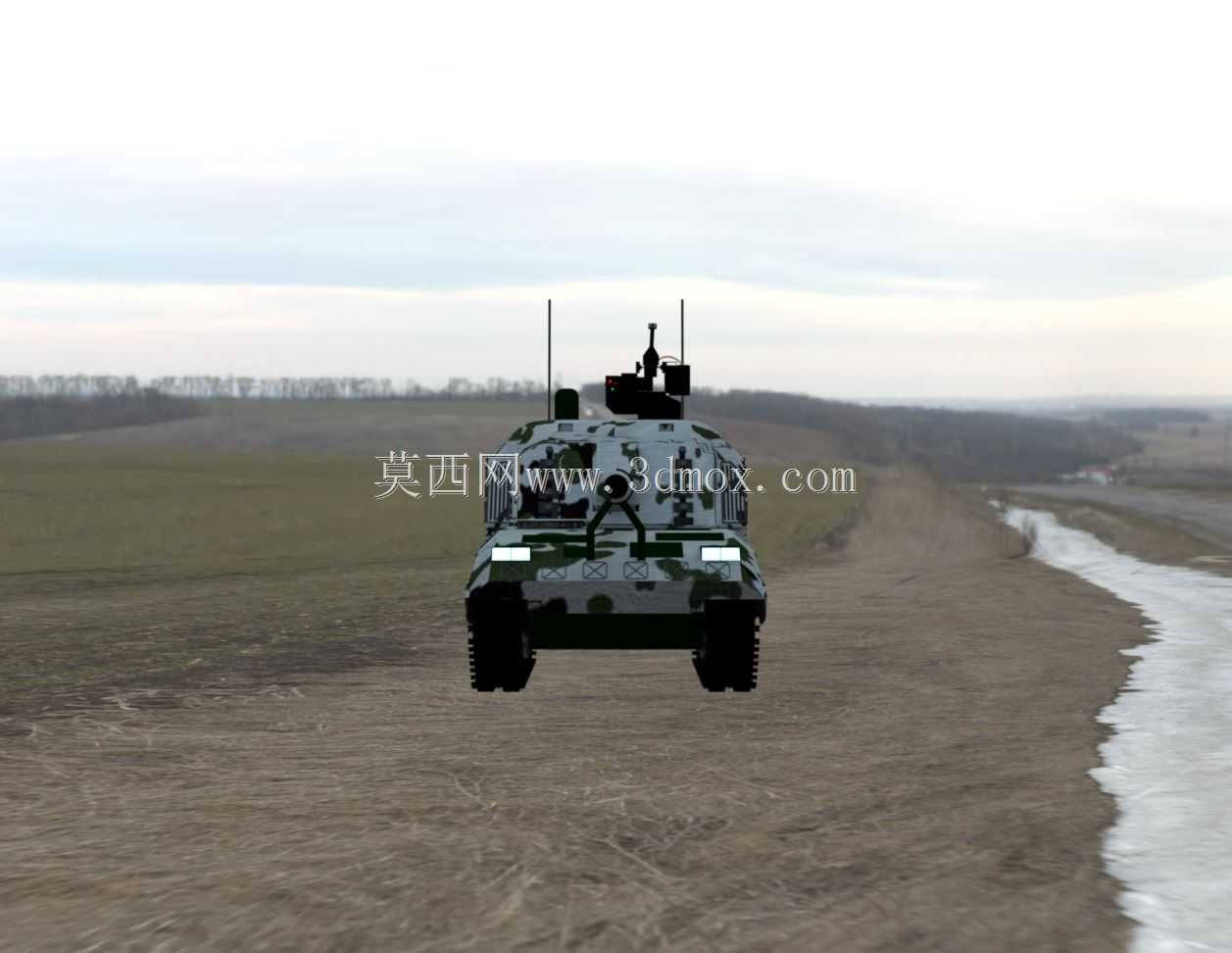

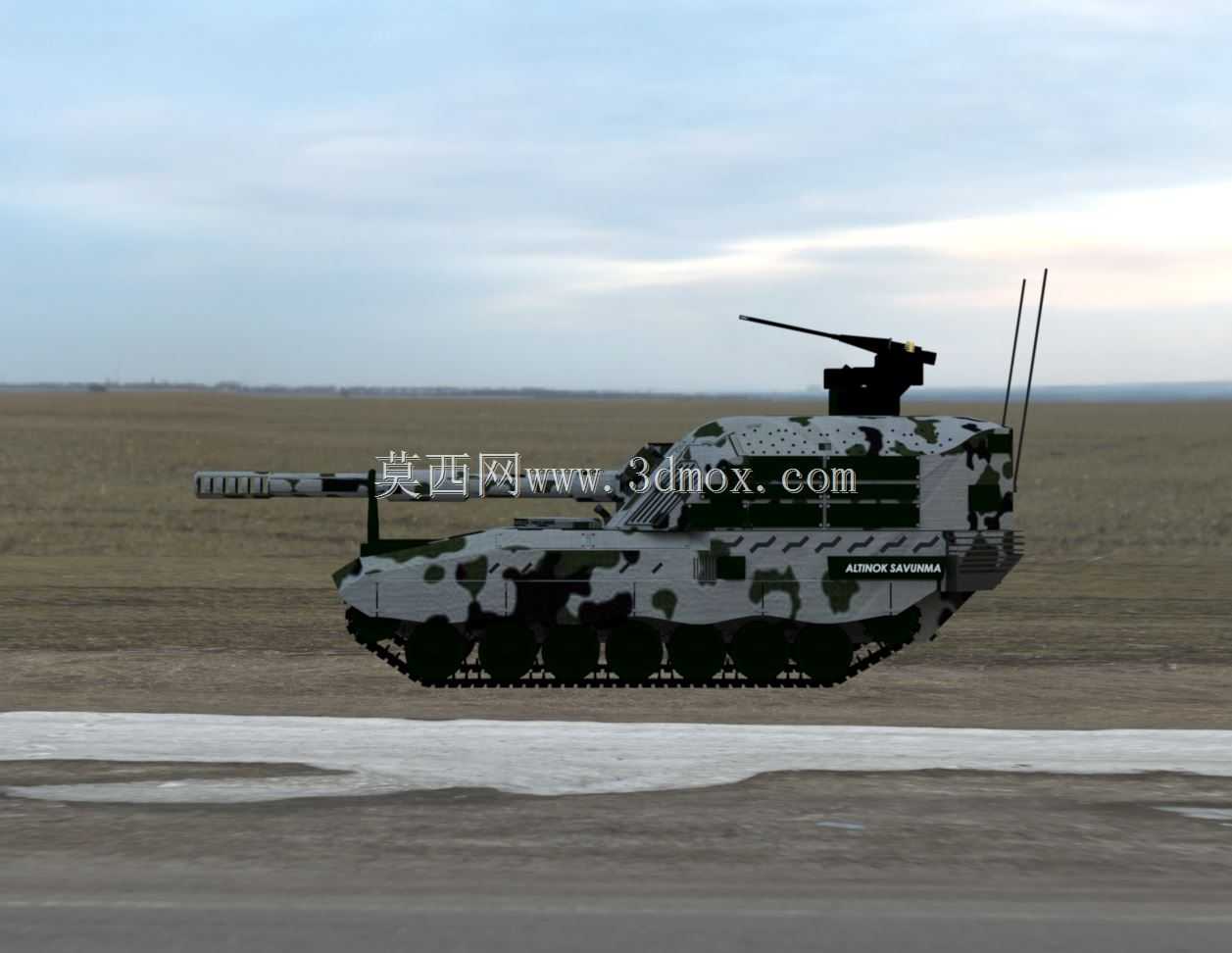

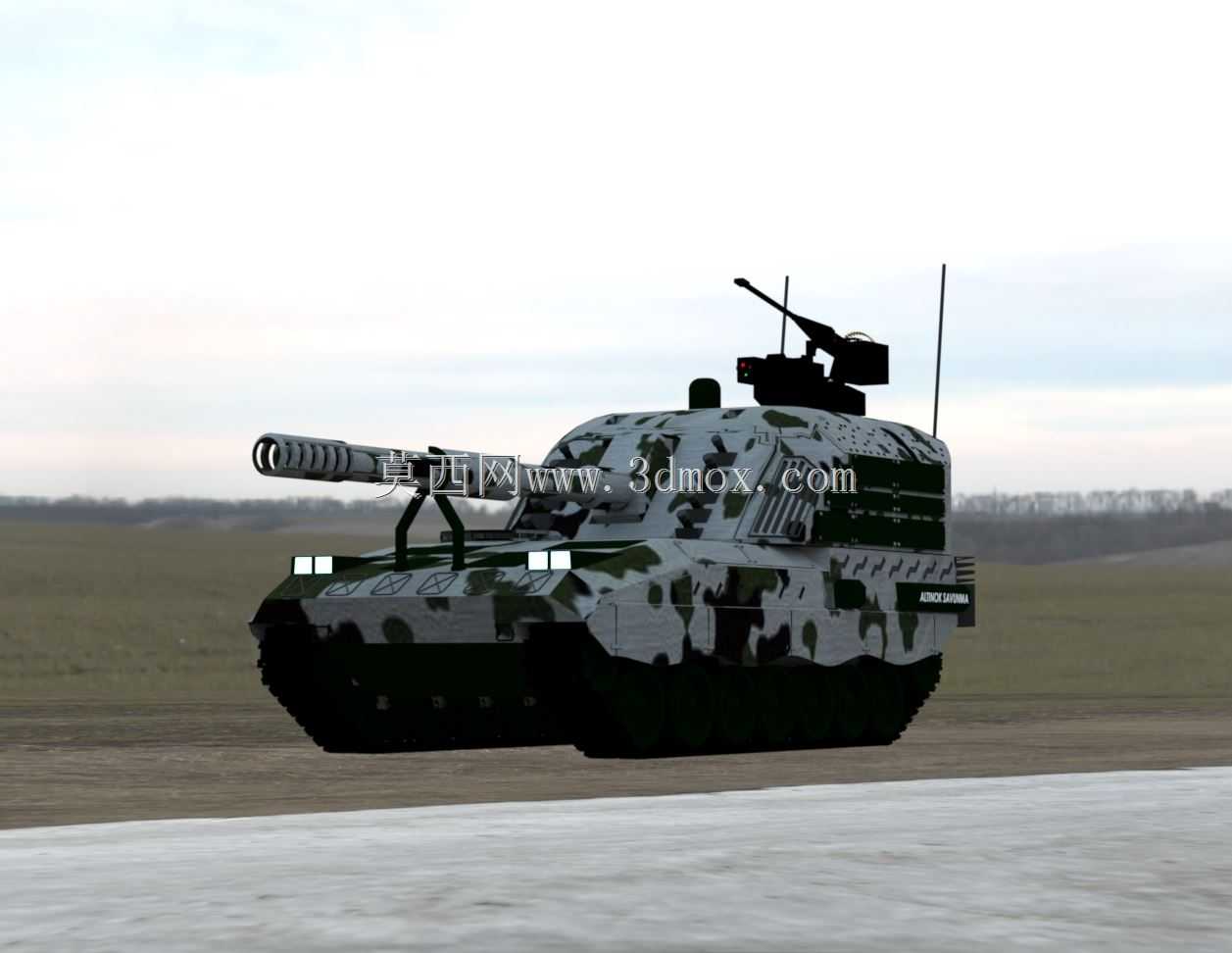

　　这款履带式自行榴弹炮的三维建模，核心围绕野战炮兵的实际作战需求展开，首先要明确其核心应用场景是陆军野战部队的伴随火力支援，承担纵深火力压制、反炮兵作战、坚固工事摧毁等任务，区别于牵引式榴弹炮，履带底盘带来的全域通行能力，让其可以伴随装甲集群在泥泞、沙地、丘陵等无铺装地形完成快速部署，打完即走的机动特性也能大幅提升战场生存性。从设计思路上看，该装备采用履带式装甲底盘承载大口径火炮系统，首先要平衡火力、防护、机动三者的权重：底盘部分沿用成熟履带装甲车辆的行走机构设计，负重轮、主动轮、诱导轮的布局匹配整车重心分布，保证大口径火炮射击时的底盘稳定性，炮塔部分集成了155毫米口径身管火炮、辅助武器站、观瞄设备与通信天线，

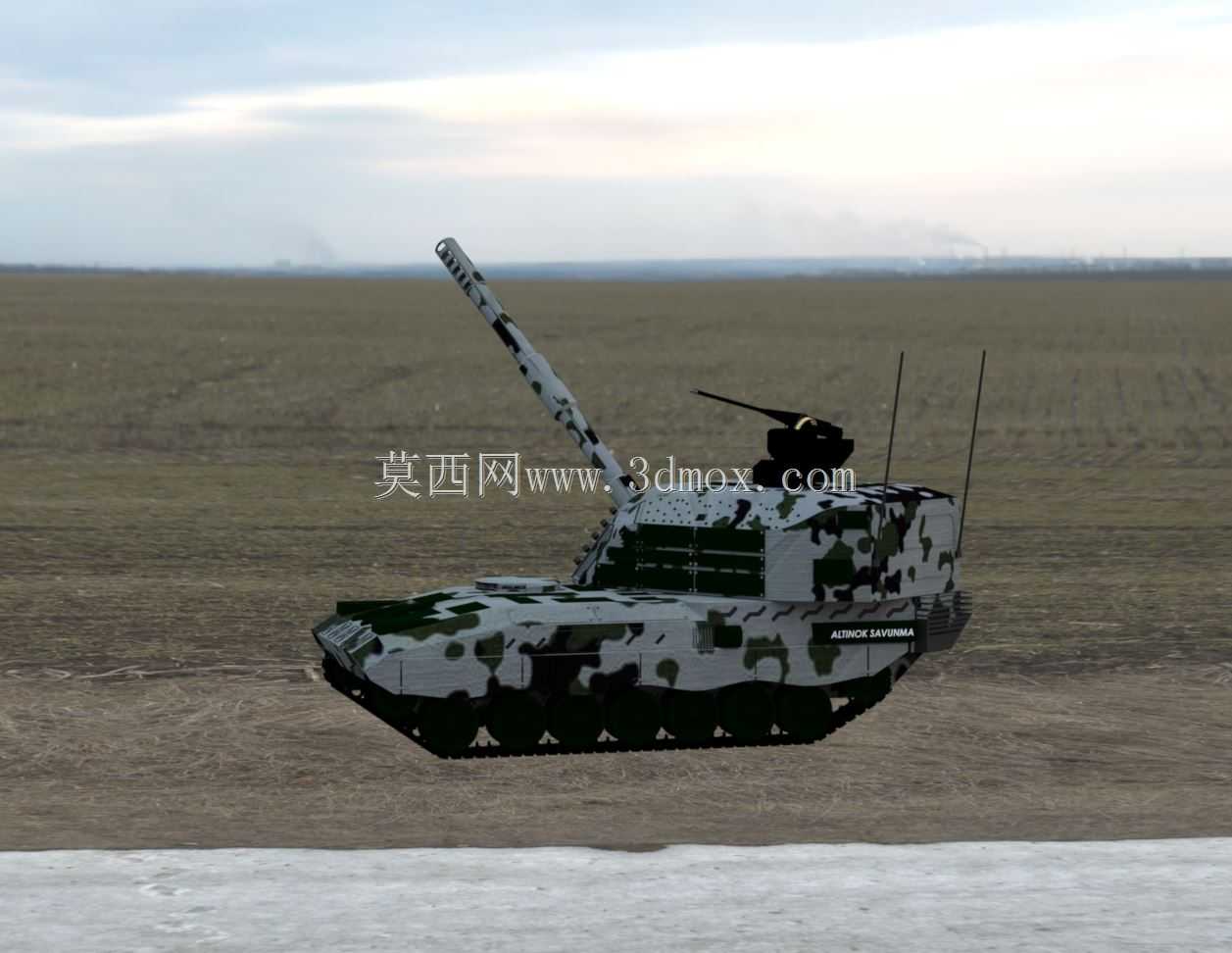

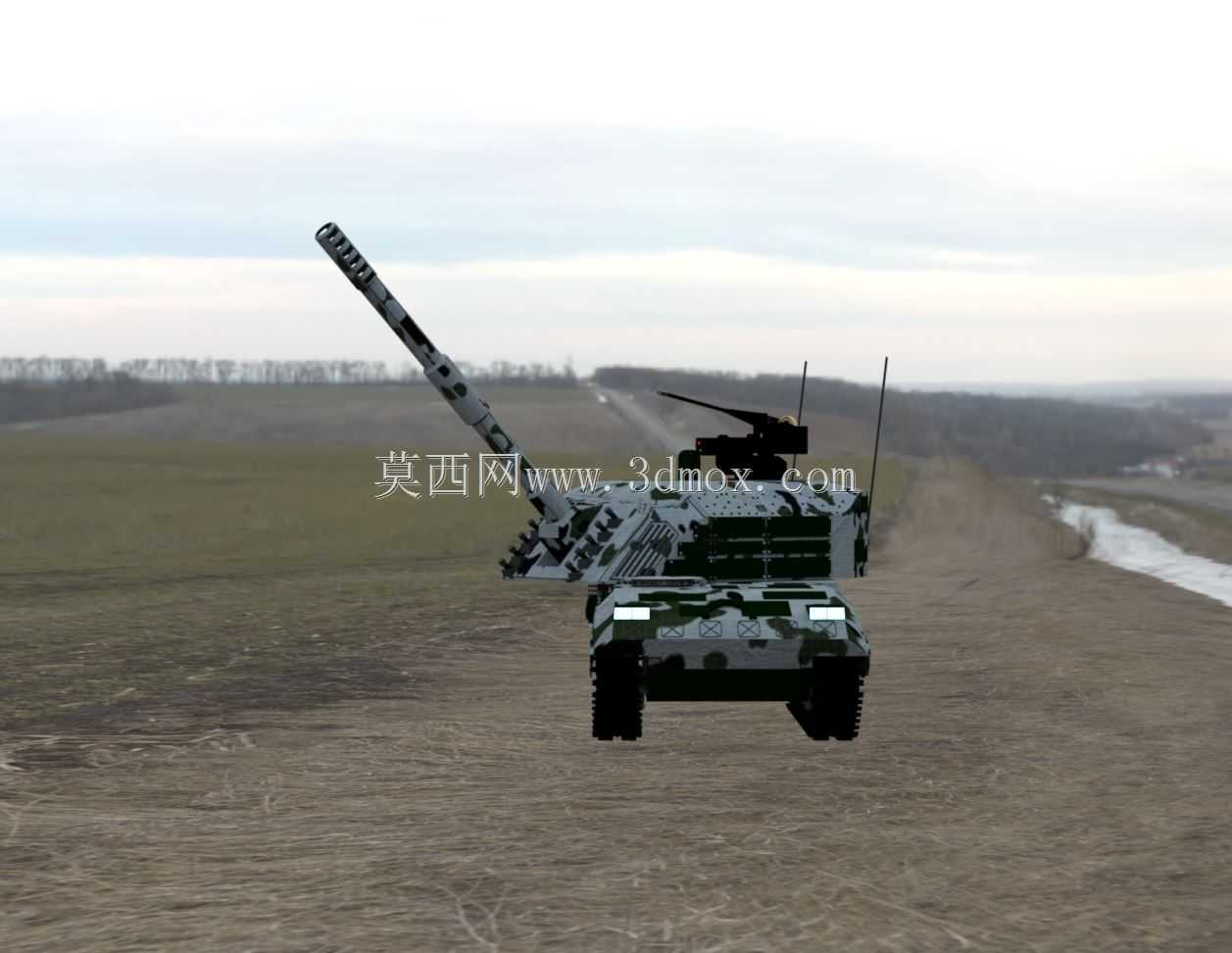

　　整体外形做了低轮廓处理，减少正面投影面积降低被发现概率。外形尺寸的设计上，整车宽度控制在铁路运输的限界范围内，满足战略投送的装载要求，高度方向在保证火炮俯仰角足够的前提下尽可能压低，避免在丛林、城镇区域机动时被障碍物剐蹭，长度方向则平衡了身管长度与底盘轴距，长身管保证射程的同时，不会因为身管前伸过长影响越野时的通过性，尤其是爬坡、越壕时不会出现身管触地的问题。功能特性层面，首先是火力系统的设计，155毫米身管的俯仰机构采用液压驱动，可实现大角度范围的火力覆盖，炮塔可360度旋转，不需要调整车体朝向就能完成全向射击，顶部搭载的遥控武器站用于近距离自卫，应对抵近的步兵或轻装甲目标，不需要乘员出舱操作，降低人员暴露风险；装甲防护方面，

　　车体与炮塔采用均质钢装甲焊接结构，可抵御轻武器子弹与炮弹破片的打击，保护内部乘员与弹药、观瞄设备；动力系统匹配履带底盘的负载需求，保证整车在满载弹药、设备的情况下，仍能达到装甲集群的伴随行进速度，不会成为编队的机动短板。建模过程中需要重点关注的安装边界包括：火炮身管与炮塔前部的防危板间隙，要保证火炮在最大俯角射击时不会与车体前部结构发生干涉；炮塔旋转座圈与底盘的安装配合面，要保证旋转时的同轴度，避免出现卡滞；顶部武器站与炮塔顶装甲的安装接口，要预留出观瞄设备、线缆的布置空间；履带行走机构的上下行程，要匹配悬挂系统的动行程范围，保证越野时负重轮不会撞击车体侧裙板；车尾的驻锄结构（若有）展开时的空间边界，

　　要保证射击时驻锄能顺利放下嵌入地面，不会和车尾的附属设备发生干涉。从结构设计的细节来看，车体侧面的储物箱、工具固定点都做了贴合外形的设计，不会突出车体过多影响通行，外表面的迷彩涂装分块也符合军用装备的视觉伪装要求，天线的布置位置避开了火炮的俯仰范围，防止射击时被身管碰损。这类装备的三维建模，除了外观还原，更重要的是各运动部件的行程边界要符合实际工程逻辑，比如火炮最大仰角时炮尾的后坐距离，要和炮塔内部的空间匹配，保证后坐过程不会撞击炮塔后壁；炮塔内的弹药架布置位置，要平衡取弹效率与重心分布，避免整车侧倾时出现重心偏移过大的问题；行走机构的履带张紧度调节范围，也要符合实际履带车辆的维护需求，预留出张紧轮的调整行程。对于结构设计从业者来说，这类重型装甲装备的建模难点在于多系统的集成协调，大口径火炮的后坐力传递路径要从炮尾依次经过摇架、炮塔座圈、底盘车体、悬挂系统最终传递到地面，每个连接节点的强度都要匹配受力需求，建模时的配合间隙、安装基准都要符合机械设计的通用规范，不能只做外观的曲面还原而忽略内部结构的逻辑合理性。
