M203榴弹发射器套筒止动挡块结构

　　在轻武器附属配件的结构设计领域，M203榴弹发射器作为挂载于步枪下方的面杀伤武器附件，其枪管滑动锁止结构的可靠性直接决定了射击操作的安全性与勤务性，本次建模的套筒止动器正是该锁止机构中的核心受力零件。从实际应用场景来看，该零件安装于M203发射器的机匣尾部套筒座位置，日常携行、装填操作、射击循环过程中均会承受反复的冲击载荷，因此结构设计上首先要满足高频次冲击下的强度冗余，同时要兼顾与枪管延伸部配合的动作顺滑性，避免出现卡滞、滑脱等故障。

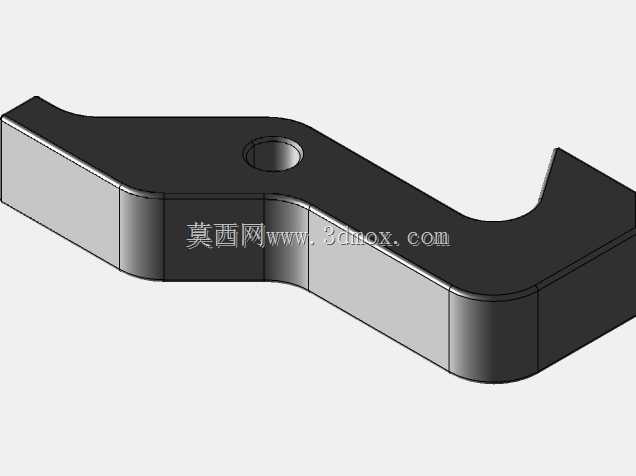

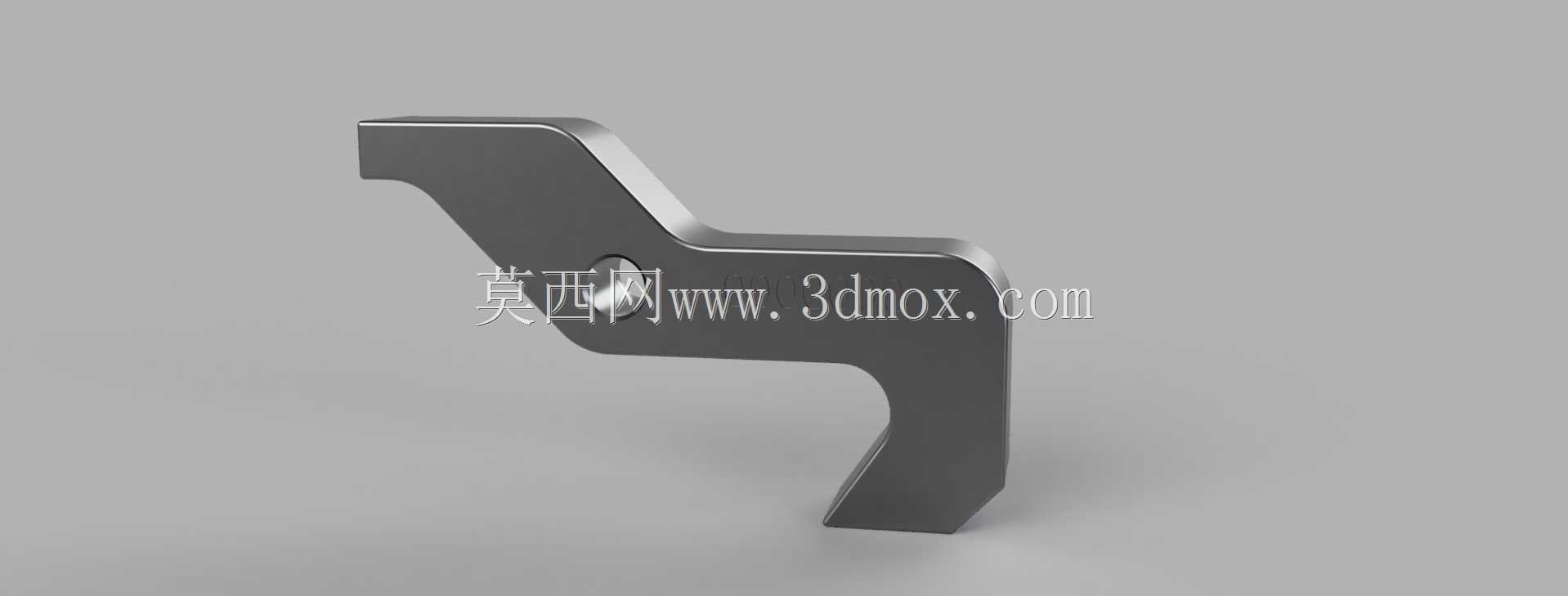

　　从功能特性层面分析，该止动挡块的核心作用是在枪管完成向前滑动装填动作后，在枪管复位到待击位置时实现限位锁止，同时在枪管打开装填榴弹的行程末端，阻挡枪管完全滑出机匣接收器，避免日常分解、装填操作时枪管脱落丢失。零件整体采用异形折弯式板状结构，主体截面为等厚的高强度合金钢坯料加工成型，中部设置有销轴安装孔，用于将止动器铰接固定在机匣的安装凸台上，使得止动器可以绕销轴完成小角度的摆动，实现锁止与解锁的动作切换。零件两端分别设置有不同高度的钩状限位结构，朝向枪管尾部的小钩结构用于在枪管复进到位时卡入枪管延伸部的卡槽内，实现轴向位置锁止，避免射击过程中枪管受后坐力作用向前窜动；朝向机匣前端的挡边结构则在枪管向前滑动到最大行程时，与机匣上的限位面贴合，硬限位阻挡枪管继续前移脱出。

　　在设计思路的落地过程中，首先需要匹配CA6140车床加工的工艺特性，零件的主体平面、折弯过渡圆角、销轴孔均可以通过车铣复合工序完成加工，所有受力棱边均做了R0.5-R1的圆角过渡处理，避免热处理以及受冲击时出现应力集中开裂的问题。零件的安装边界需要严格匹配M203发射器机匣的安装槽尺寸，铰接销轴的孔径公差控制在H7级别，与销轴的配合间隙控制在0.02-0.04mm之间，既保证摆动动作无卡滞，又避免间隙过大导致锁止位置出现偏移。零件的外形轮廓上，所有与枪管配合的接触面粗糙度要求达到Ra1.6，减少反复滑动摩擦带来的磨损，非配合面则做喷砂氧化处理，提升零件的耐腐蚀性能。

　　从实际装配的角度考量，该止动器安装时需要配合扭簧提供复位力矩，使得止动器始终保持向锁止位置的转动趋势，因此零件上设置有扭簧定位的小凸台，凸台的位置精度直接影响扭簧的预紧力矩，力矩过小会导致锁止不可靠，受震动时容易意外解锁，力矩过大则会导致操作解锁时需要的按压力过大，影响装填操作的手感。零件的整体厚度控制在5mm，安装后突出机匣表面的高度不超过3mm，避免与步枪下护木、挂载的其他附件产生干涉，同时在射手操作榴弹发射器装填时，不会突出的棱角不会划伤射手手部。在结构强度校核层面，按照枪管后坐冲击载荷1200N的工况进行有限元分析，零件最大应力出现在小钩的根部位置，应力值远低于合金钢的屈服强度，满足全寿命周期内不少于5000次射击循环的强度要求，不会出现塑性变形、断裂等失效问题。
