M203榴弹发射器随动件结构设计

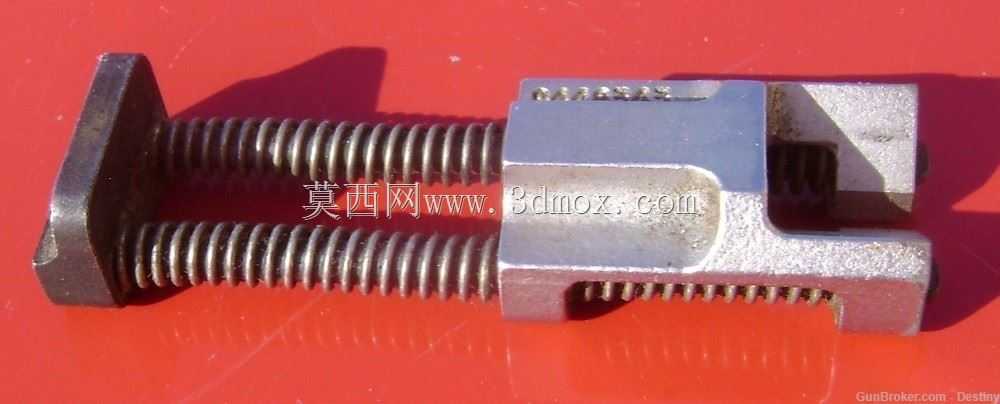

　　在轻武器配套组件的结构设计领域，M203榴弹发射器的随动件是保障发射动作可靠性的核心受力零件，其安装位置处于枪管延伸段与机匣上翘杆的衔接区域，直接决定了装填、闭锁、击发全流程的动作连贯性。从实际应用场景来看，该零件主要适配下挂式榴弹发射器的动作循环需求，当射手向前推动枪管延伸段完成弹药装填后，随动件会随枪管滑移至预设位置，向下抵靠固定上弦杆，确保枪管延伸段与上翘杆精准对位，为后续闭锁动作提供定位基准；如果缺失该零件的限位作用，枪管延伸段回位时会出现对位偏差，直接导致闭锁机构无法完全闭合，轻则出现击发卡滞，重则引发安全隐患。

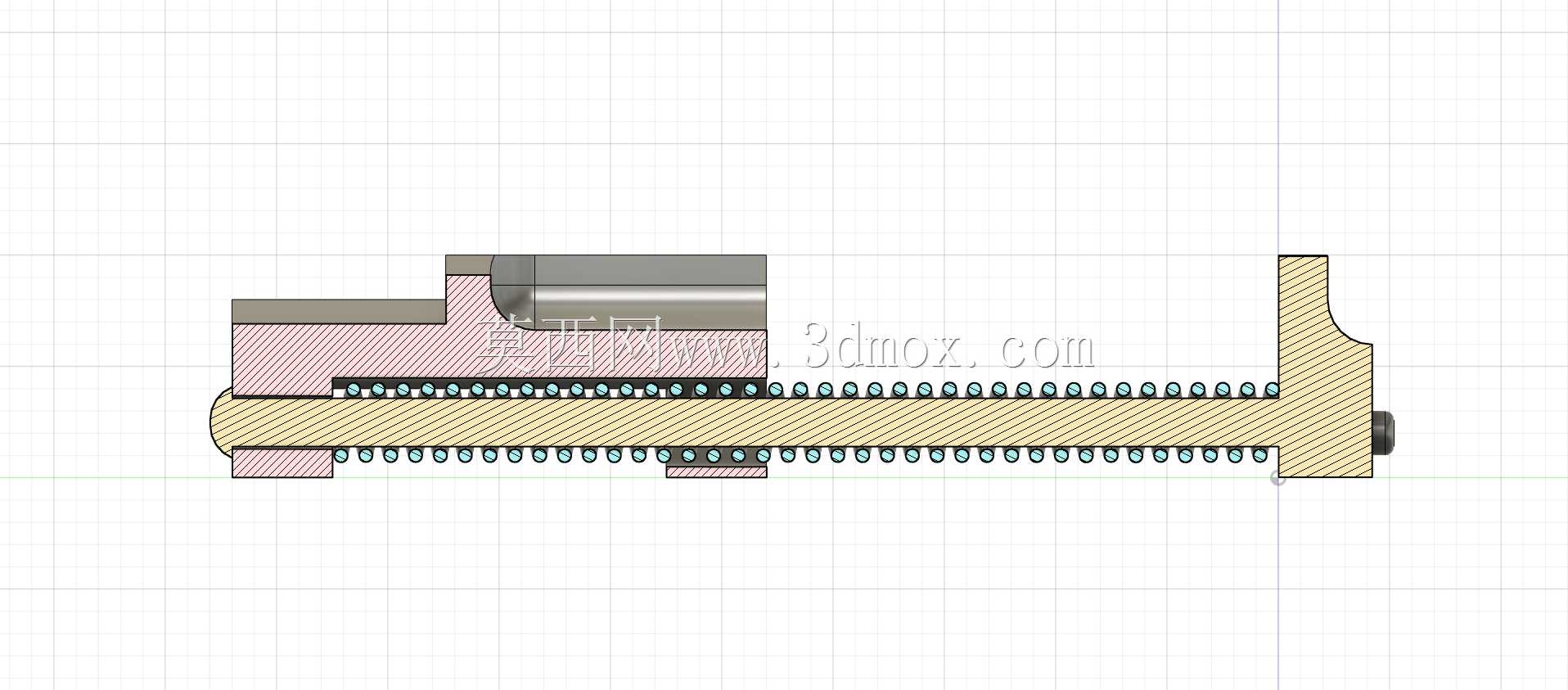

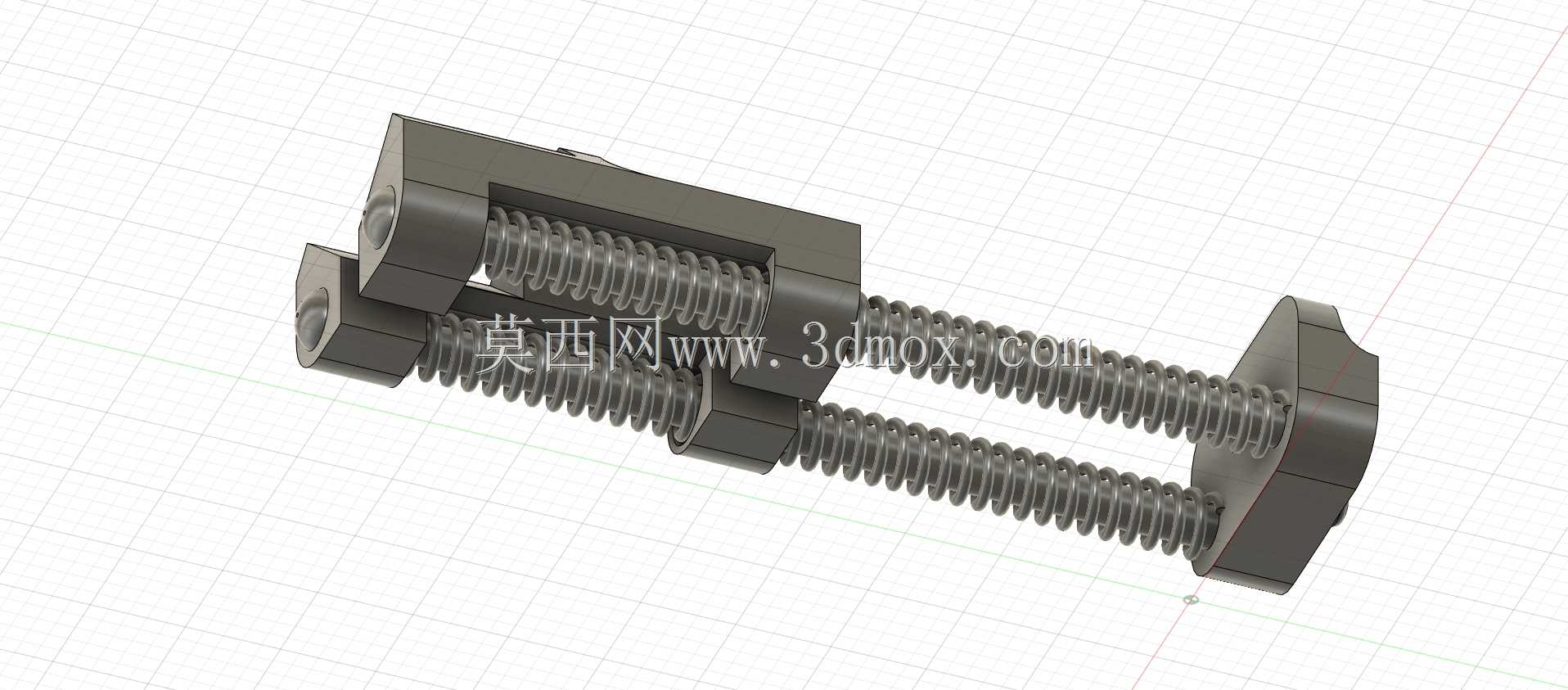

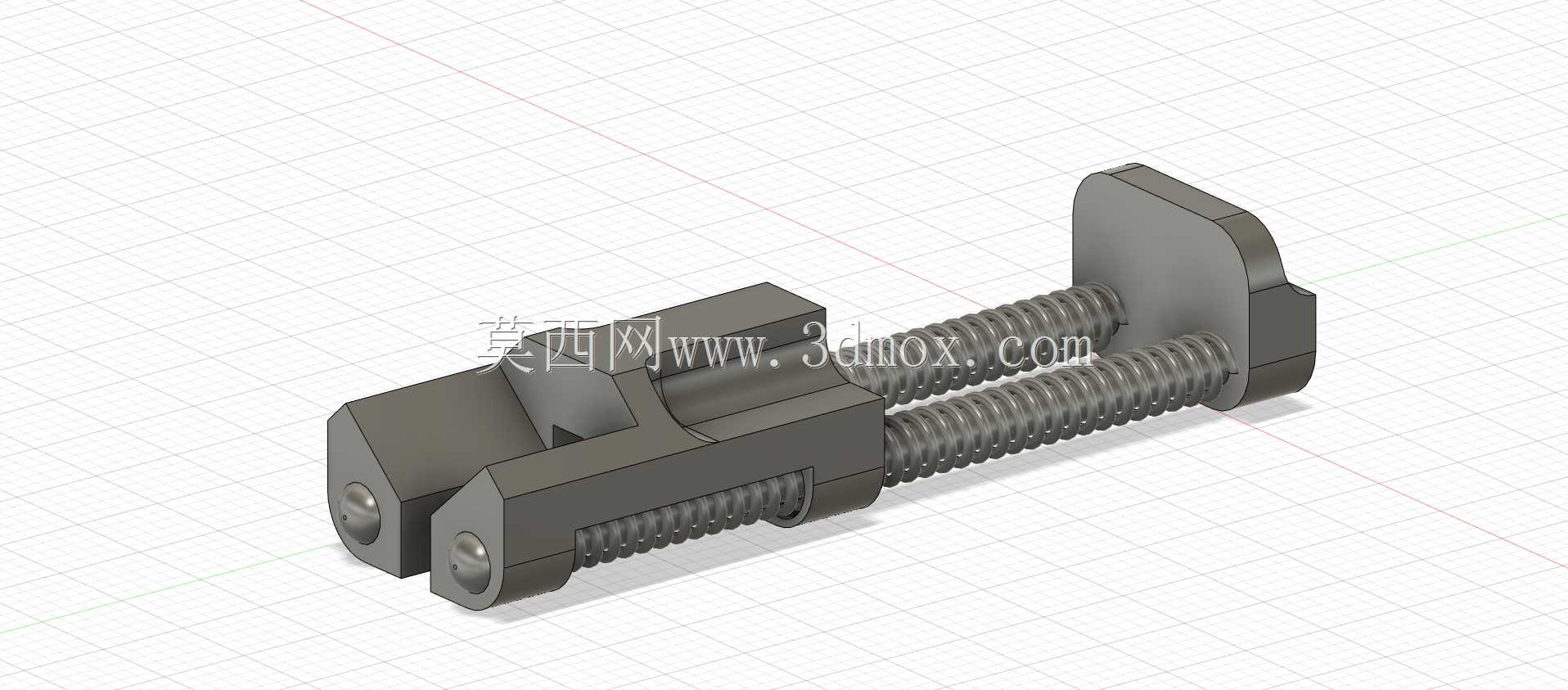

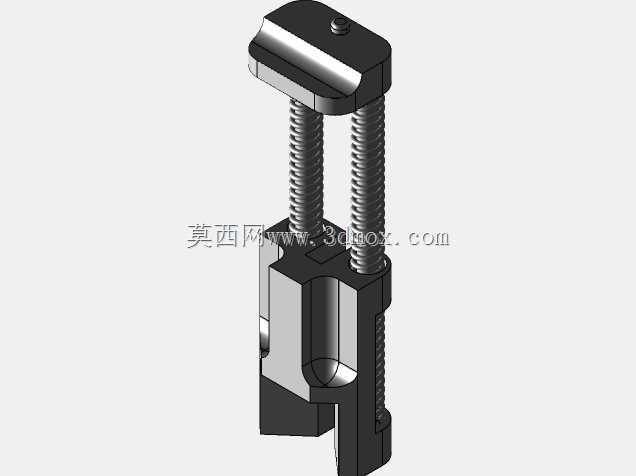

　　从功能特性层面拆解，该随动件集成了滑移导向、限位锁止、行程补偿三个核心功能：零件主体的块状基座上开设了与导向杆匹配的通孔，两根平行布置的复位弹簧套设在导向杆上，一端抵靠在随动件的基座端面，另一端与枪管延伸段的固定座接触，为随动件提供持续的复位预紧力；基座前端的两个对称凸台设置有铰接孔位，可与扳机连杆组件形成铰接配合，在击发完成后拉动枪管向前滑移时，随动件会随连杆动作解除对上弦杆的限位，允许上翘杆抬起完成退壳动作。设计过程中需要重点考虑零件的受力工况：在闭锁状态下，随动件需要承受击发时的部分后坐冲击力，因此基座与凸台的衔接位置做了圆弧过渡处理，避免应力集中导致的零件断裂；弹簧安装孔的同轴度公差控制在0.02mm以内，确保弹簧伸缩过程中不会出现卡滞，同时孔口位置做了倒角处理，避免弹簧伸缩时与孔口边缘发生剐蹭磨损。

　　从安装边界与尺寸匹配角度分析，该随动件的整体安装空间被限制在枪管下方的狭长腔体内，零件总长度需要匹配发射器的动作行程，过长会导致枪管向前滑移时随动件与机匣后端发生碰撞，过短则无法在闭锁位置完全抵靠上弦杆；基座的宽度尺寸需要适配机匣内部的导向槽宽度，单边间隙控制在0.1mm-0.15mm之间，既保证滑移顺畅，又避免间隙过大导致的晃动错位；前端铰接凸台的中心距需要与连杆组件的安装孔位完全匹配，公差控制在±0.01mm，否则会出现连杆动作卡滞，影响扳机力的一致性。设计时还考虑了不同版本的适配需求，除了常规机加工版本的结构外，该结构也可适配冲压加工工艺，通过钣金折弯、冲压成型的方式制作主体基座，在保证结构强度的前提下降低零件重量与生产成本，不过冲压版本的铰接孔位需要额外做镶套处理，提升铰接位置的耐磨性能，避免长期使用后孔位磨损变大导致动作间隙超标。

　　在结构细节处理上，随动件与上弦杆接触的抵靠面做了平面度处理，表面粗糙度控制在Ra1.6以内，确保抵靠时接触受力均匀，不会出现局部应力过大导致的零件变形；弹簧抵靠端面做了沉台设计，对弹簧端部形成径向限位，避免弹簧在压缩过程中出现径向窜动脱出；零件所有棱边都做了R0.5的圆角处理，避免装配和使用过程中锐边划伤操作人员，同时也减少零件滑移时与周边组件的剐蹭阻力。从实际使用的可靠性角度出发，该零件的材料选型一般选用中碳钢经调质处理，表面做氧化发黑处理提升防锈能力，铰接孔位置可根据使用强度需求做淬火处理，提升表面硬度，延长零件的使用寿命；弹簧的选型需要匹配预紧力需求，预紧力过大会导致装填时推动枪管的阻力过大，影响操作手感，预紧力过小则会导致随动件复位不及时，出现闭锁不到位的问题，因此弹簧的刚度参数需要经过多次实装测试匹配，确保动作力度处于舒适区间。
