F16战隼多用途战斗机挂载构型三维数模

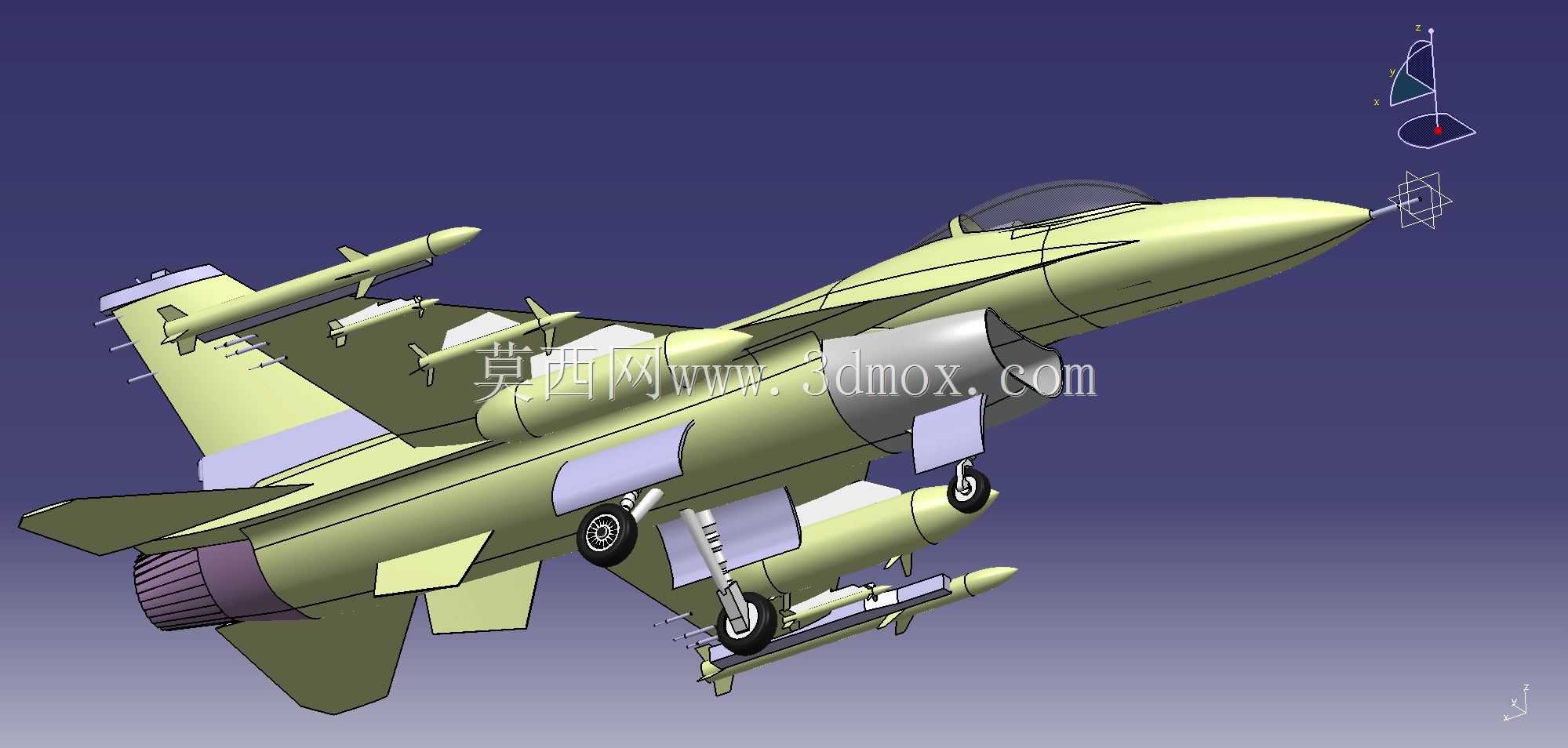

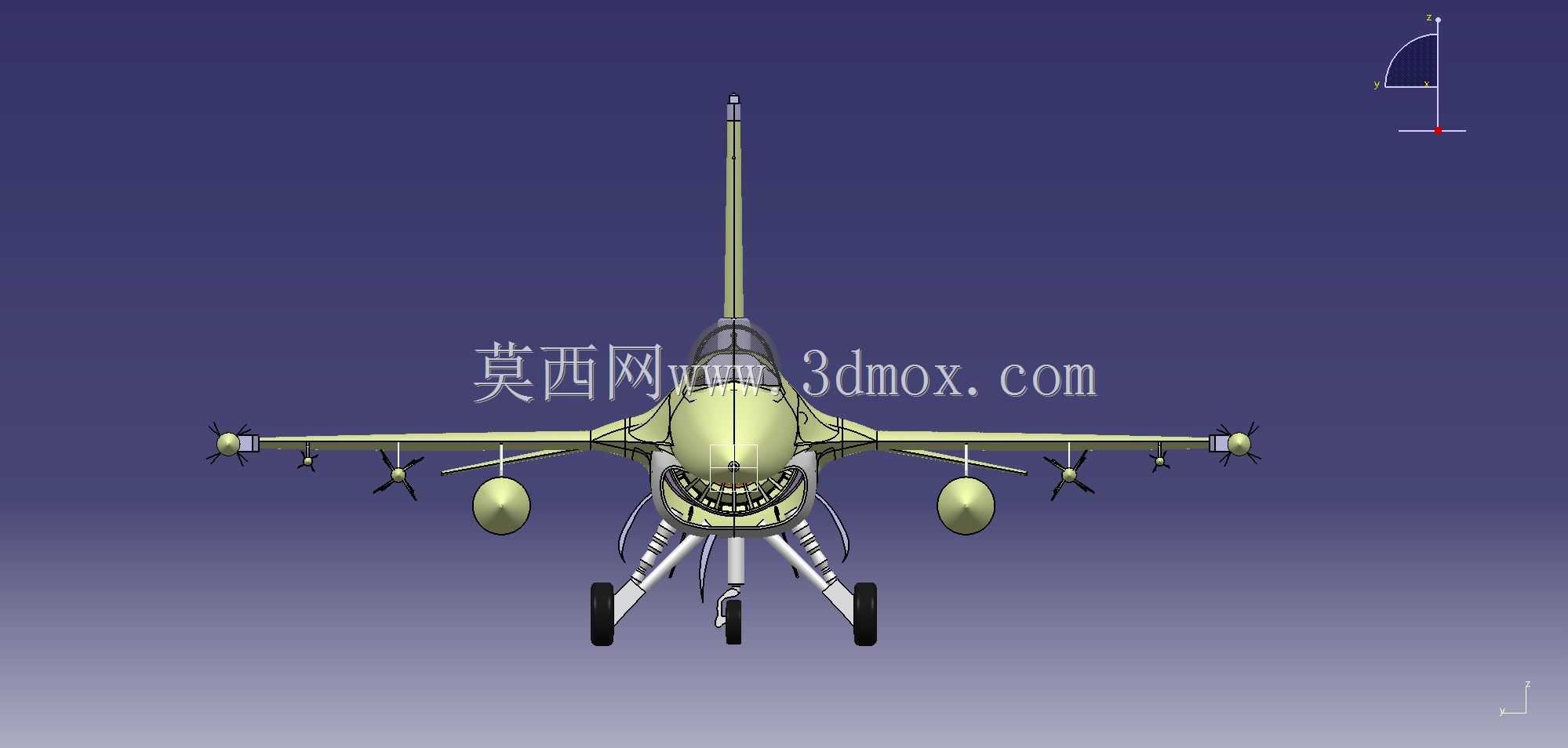

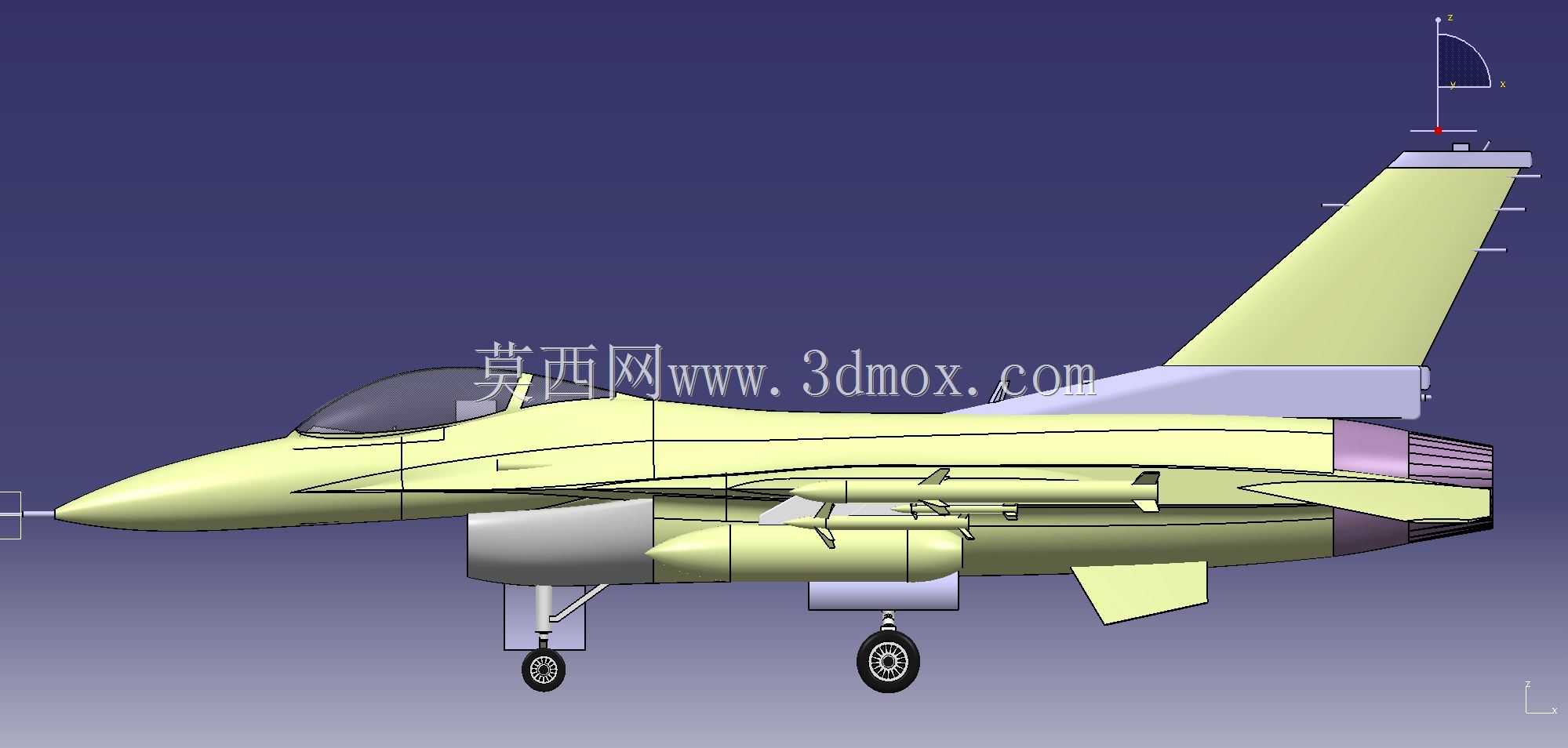

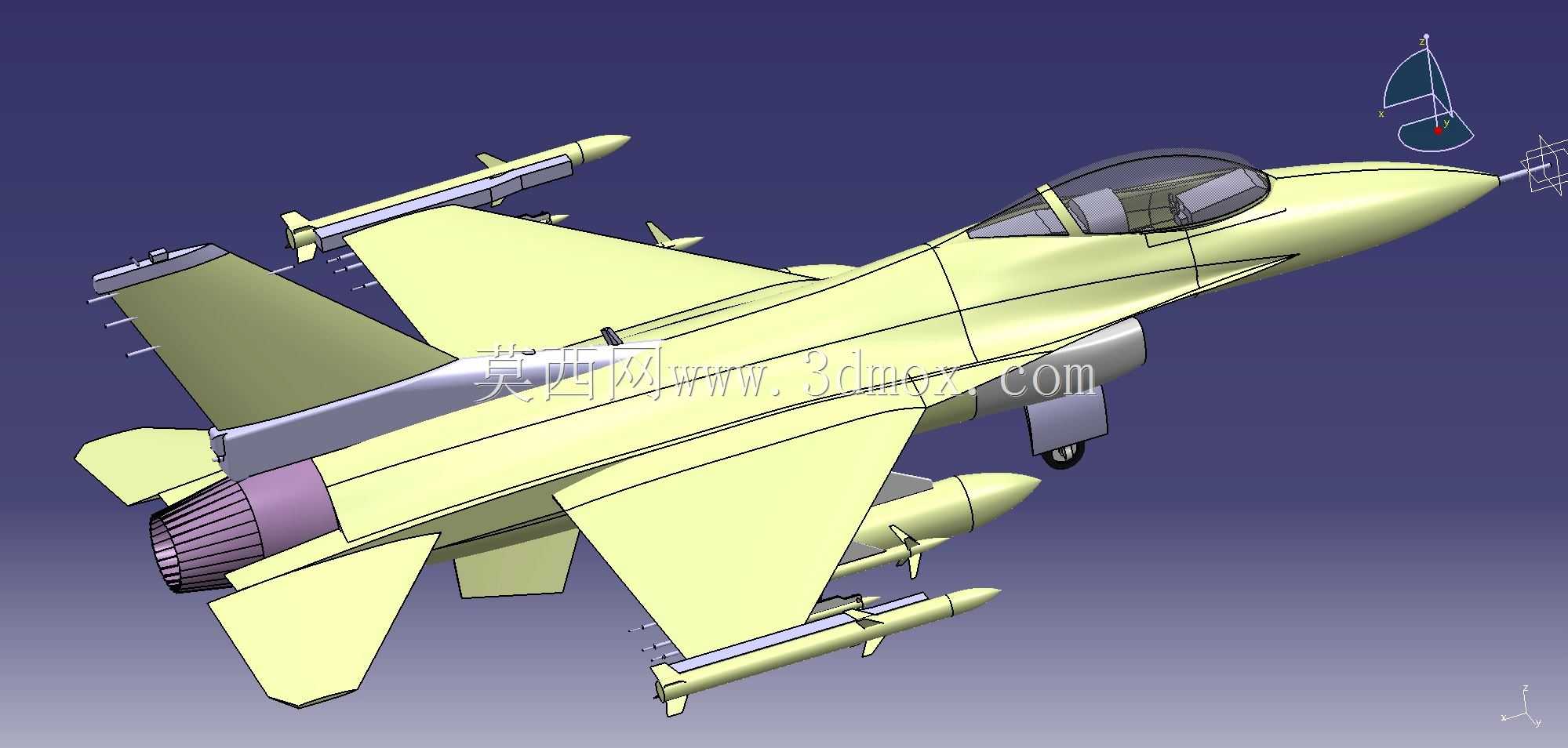

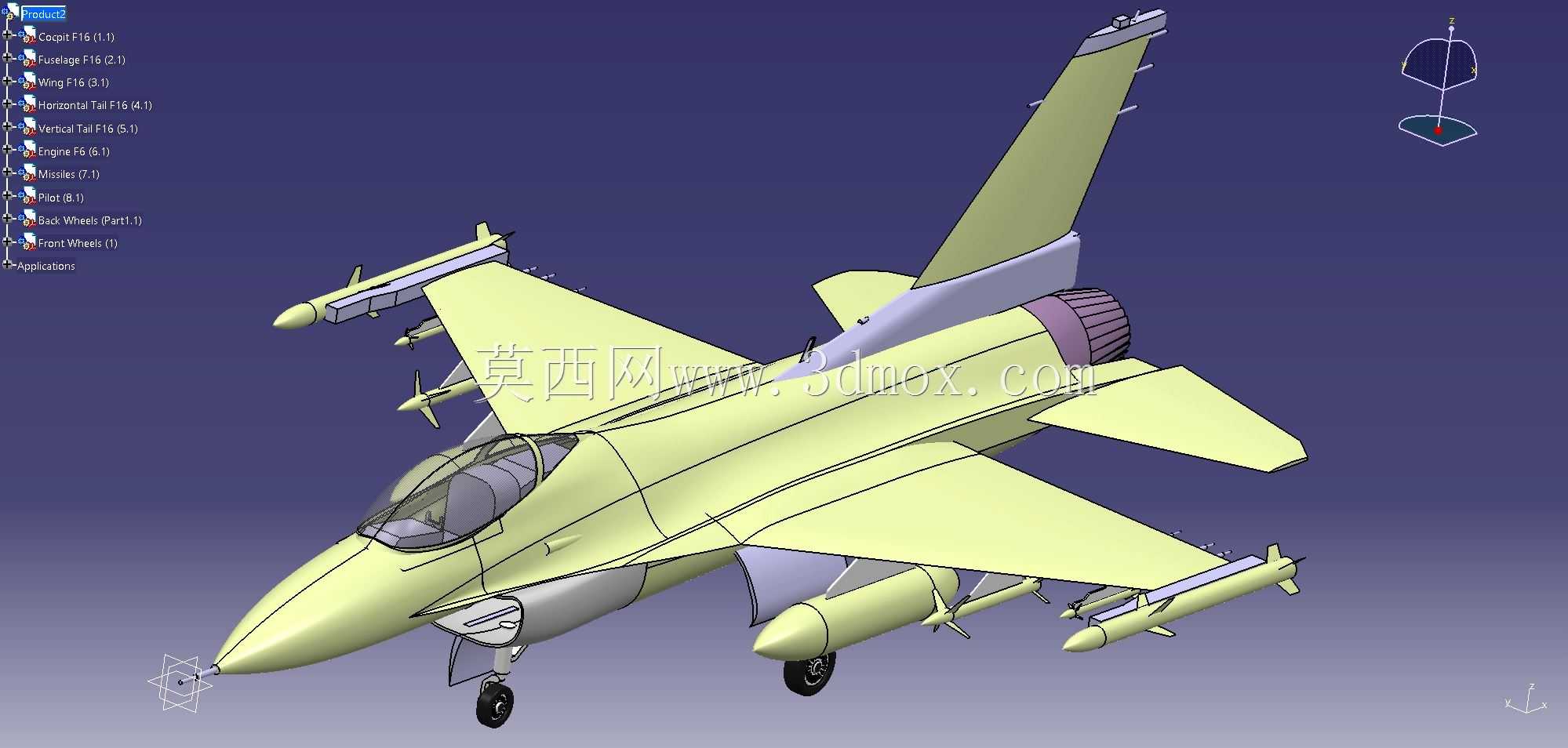

　　本次呈现的F-16战隼三维数模，完整还原了这款单发单座轻型战斗机的典型作战挂载状态，整体建模过程严格参照实机公开的结构比例与气动布局特征，覆盖从机头雷达罩到尾喷口的全机外轮廓，同时完整呈现了翼下多挂点的弹药挂载配置，包括近距空空导弹、中距拦截弹以及副油箱的典型挂载组合，可直接用于航空装备教学演示、作战仿真场景搭建、气动外形初步验证等场景。从实际应用场景来看，该数模可作为航空兵战术推演的可视化载体，也能用于航空科普展项的三维交互开发，同时对于航空类专业的课程设计而言，可作为轻型战斗机总体布局的参考样本，帮助学习者理解第三代战斗机的翼身融合设计逻辑、挂载点布置原则以及整机重心配平思路。数模构建过程中，优先保证了气动外形的准确度：

　　机头采用扁锥形截面设计，匹配二元进气道的安装位置，座舱盖采用整体式水泡形结构，保证飞行员的全向视野，机身中段采用翼身融合过渡设计，既降低了飞行过程中的雷达反射截面积，也优化了跨音速阶段的升阻比；机翼为切尖三角翼布局，前缘带有固定扭转角，可有效延缓大迎角飞行状态下的翼尖失速，翼面预留的挂点位置严格对应实机的挂载间距，保证不同载荷组合下的重心变化范围落在设计包线内。尾翼部分采用单垂尾加全动平尾的布局，垂尾后缘集成了方向舵与电子设备舱整流罩，平尾的偏转角度范围在数模中预留了运动副接口，可直接用于飞行动画的制作。起落架部分还原了前三点式起落架的收放舱结构，前起落架为双轮结构，布置在进气道下方，主起落架为单轮结构，收放于机身中部的起落架舱内，

　　轮胎与起落架支柱的比例完全匹配实机尺寸，舱门的接缝与轮廓也做了细节还原。挂载部分的建模充分考虑了不同载荷的外形特征：翼尖挂点配置的近距空空导弹采用鸭式气动布局，弹翼与舵面的轮廓清晰，翼下内侧挂点的副油箱为流线型纺锤体结构，中段挂点的中距空空导弹带有弹翼与制导舱段，所有挂载物与挂架的连接接口都做了对应匹配，可根据不同任务场景快速更换挂载构型，比如切换为空优作战、对地打击、侦察吊舱挂载等不同配置。从设计思路上，建模时优先保证了整机的气动曲面连续性，所有机身蒙皮的拼接处都做了曲率连续处理，避免出现硬棱边影响气动仿真的计算精度；机身表面的口盖、天线、传感器等细节都按照实机的布置位置做了还原，包括机头下方的敌我识别天线、垂尾顶部的电子战天线、

　　机身背部的通信天线等，这些细节可直接用于高分辨率渲染场景的制作。外形尺寸方面，整机长度、翼展、机高的比例严格匹配实机参数，机身最大直径、机翼展弦比、垂尾高度等关键尺寸都按照公开的技术指标做了等比例缩放，安装边界上，所有翼下挂点的载荷重量分配、重心前后限都符合实机的飞行包线要求，起落架的轮距与轴距参数也满足地面滑行、起降状态的姿态仿真需求。对于结构设计从业者而言，该数模可用来研究轻型战斗机的结构布局逻辑，理解如何在有限的机身空间内布置动力系统、燃油系统、航电系统与武器系统，同时翼身融合段的结构过渡方式、进气道与机身的一体化设计思路，也能为相关航空产品的结构设计提供参考；对于仿真从业者而言，连续的曲面外形可直接导入流体仿真软件，计算不同飞行速度、迎角下的升力阻力特性，挂载物的气动干扰影响也能通过该数模完成初步验证。
