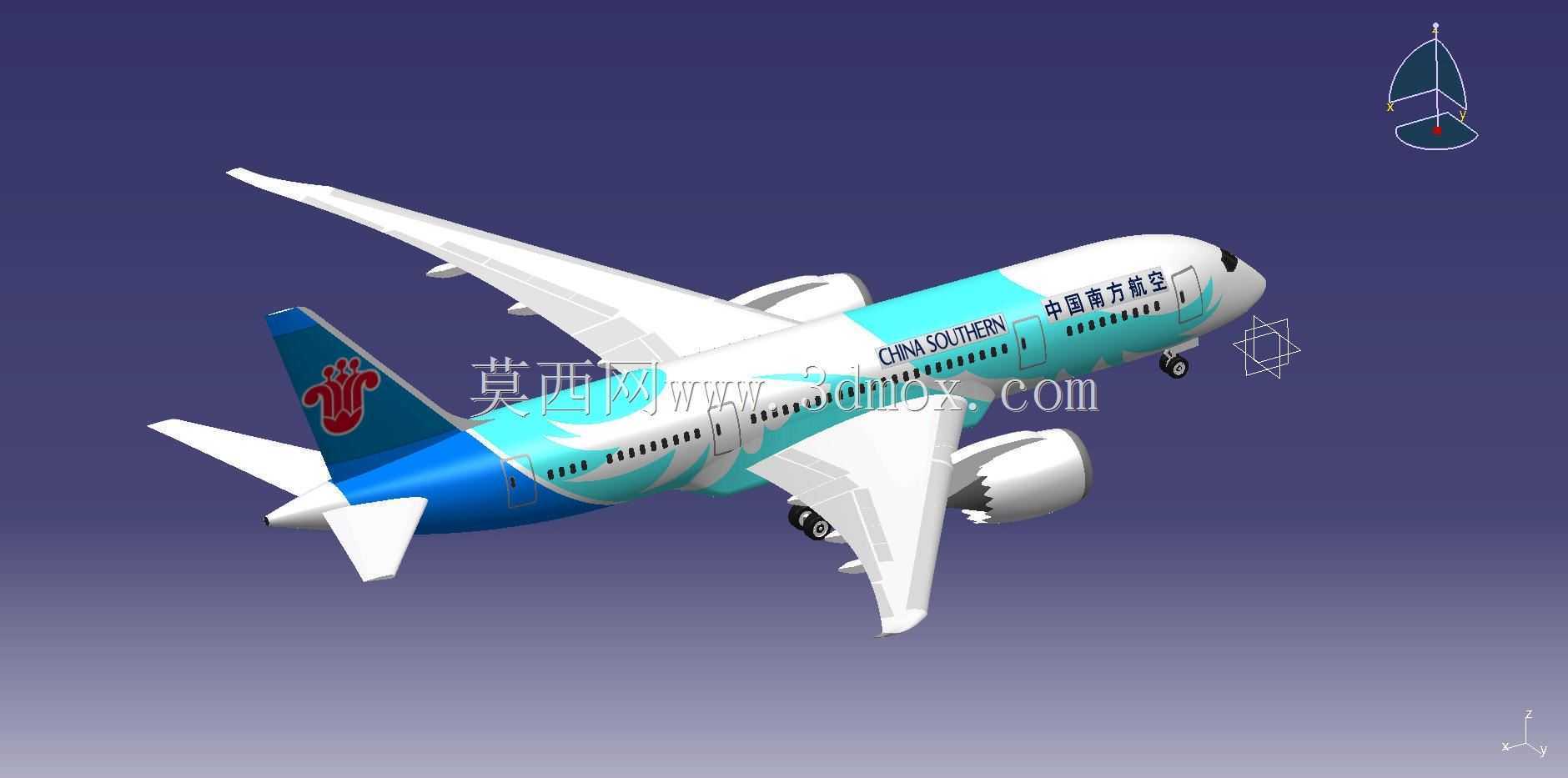

中国南方航空涂装波音787客机精细三维数模

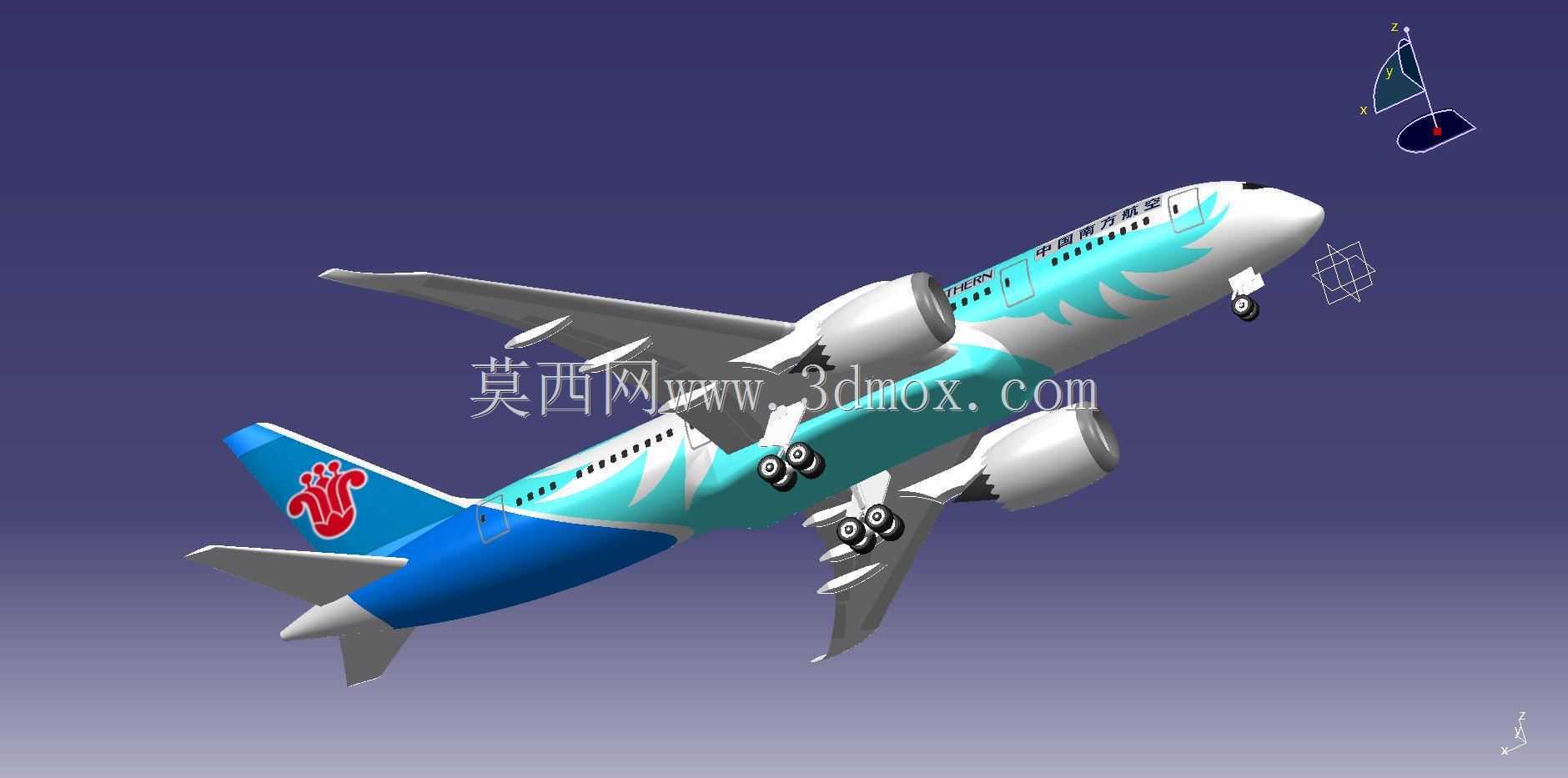

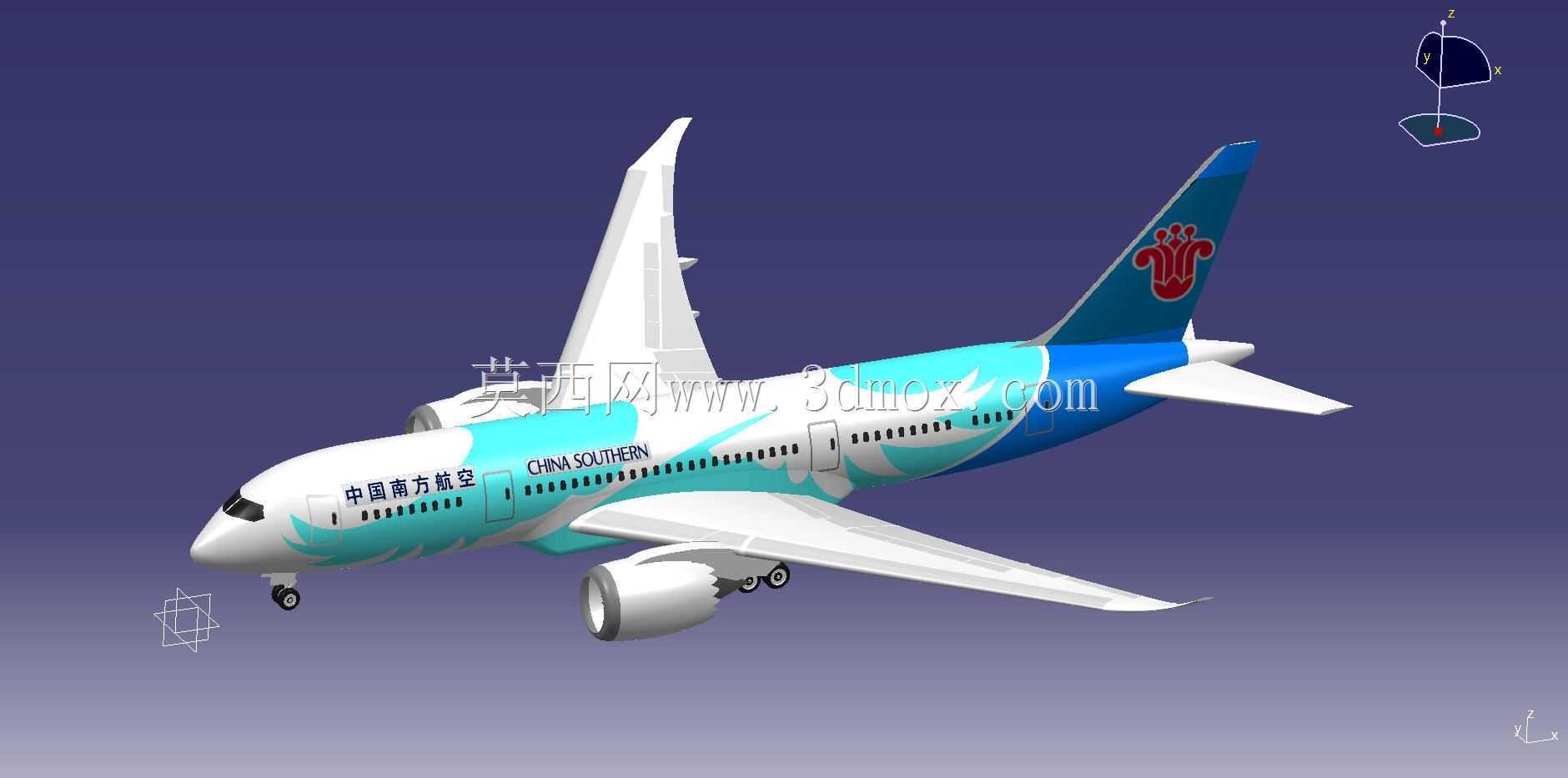

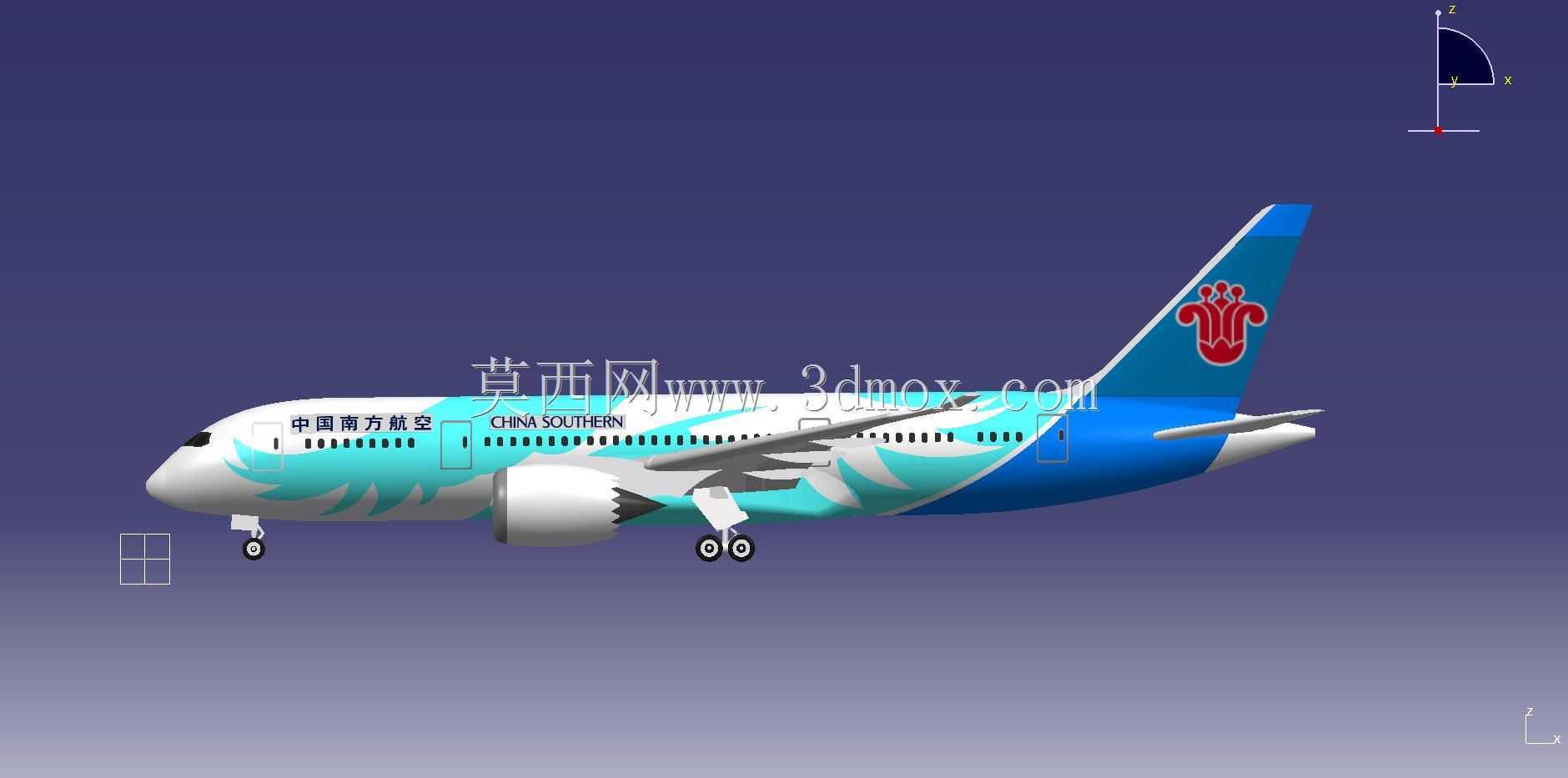

　　该三维数模还原了中国南方航空现役涂装的波音787宽体民用客机，整体外形严格参照实机气动外形构建，机身曲面连续顺滑，机翼采用超临界翼型的特征曲率还原，翼尖的斜削式翼梢小翼与实机几何边界完全匹配，尾翼的南航木棉花标识涂装区域贴合曲面做了分色处理，机身侧面的航司中英文标识、舷窗排列、舱门位置均按照实机布局排布，前三点式起落架的舱门、轮组、减震支柱结构均做了分层建模，发动机短舱的锯齿状唇口、吊挂与机翼的连接过渡区域均还原了实机的结构特征。从工程应用场景来看，这类客机三维数模可用于民航机务培训的教具开发，辅助地勤人员熟悉机身外部检查点位、舱门操作边界、起落架收放轨迹的空间位置，也可用于航空科普展项的虚拟交互内容制作，

　　配合VR设备可实现整机外观漫游、关键部件拆解演示的功能，还能为航空类院校的飞行器设计课程提供实物参照案例，帮助学生理解宽体客机的气动布局设计逻辑、机身截面的客货舱分层结构。在设计思路上，建模过程优先保证机身对称度，以机身纵向对称面为基准构建全机坐标系，机头雷达罩的曲面采用多截面曲率连续过渡，避免出现曲面棱线影响气动特征还原，机翼的后掠角、上反角均按照实机公开的几何参数设定，机翼前后缘的缝翼、襟翼滑轨整流罩的外形凸起均做了还原，保证整机外形的辨识度。机身与机翼的连接区域采用曲面融合过渡，还原实机的翼身融合设计特征，尾翼的垂直安定面与水平安定面的安装角度、相对位置均匹配实机的气动布局，水平尾翼的前后掠角度、舵面分区也做了对应呈现。

　　从安装边界与尺寸逻辑来看，整机数模的比例严格遵循实机尺寸比例，机身长度、翼展、尾翼高度的相对比例符合波音787-8型客机的实际尺寸关系，起落架处于放下状态时，机腹与地面的间隙、发动机短舱最低点与地面的安全距离均符合实机的地面停放状态，机身侧面的前后货舱门、前后客舱门、应急出口的相对位置与尺寸比例均匹配实机布局，舷窗的尺寸、排列间距按照客舱每排座位对应的舷窗位置排布，驾驶舱风挡的多块玻璃分块、倾斜角度均还原实机的风挡设计特征。发动机短舱与机翼吊挂的连接位置、短舱的前后长度、进气道唇口的椭圆截面均做了精准还原，短舱尾部的锯齿状喷口边缘是波音787发动机的典型降噪设计特征，数模中也完整呈现了该结构细节。机身尾部的APU排气口、

　　尾椎的流线型收尾均符合实机的尾部外形，机身表面的蒙皮分块线、维护口盖的位置也做了适度还原，保证外观的真实感。这类高精度的客机外观数模，在航空主题的数字孪生场景搭建、机场地面运行仿真系统中也可作为航空器实体模型使用，配合地面滑行、廊桥对接的仿真逻辑，可模拟客机在机场停机位的停靠边界，验证廊桥活动端与客舱门的对接位置是否匹配，也可用于航站楼内的航班信息显示交互界面的可视化元素，提升旅客对执飞机型的直观认知。建模过程中对曲面质量做了优化，所有外观曲面均满足G2连续要求，不存在曲面褶皱、曲率突变的问题，可直接用于外观渲染、动画制作等场景，无需额外做曲面修补处理，起落架的轮组转动轴线、减震支柱的伸缩方向均按照实机的运动逻辑设定，可支持简单的运动仿真演示，比如起落架的收放动作、舵面的偏转动作的基础运动约束设置。
