三辊轧机机架工业设备结构设计

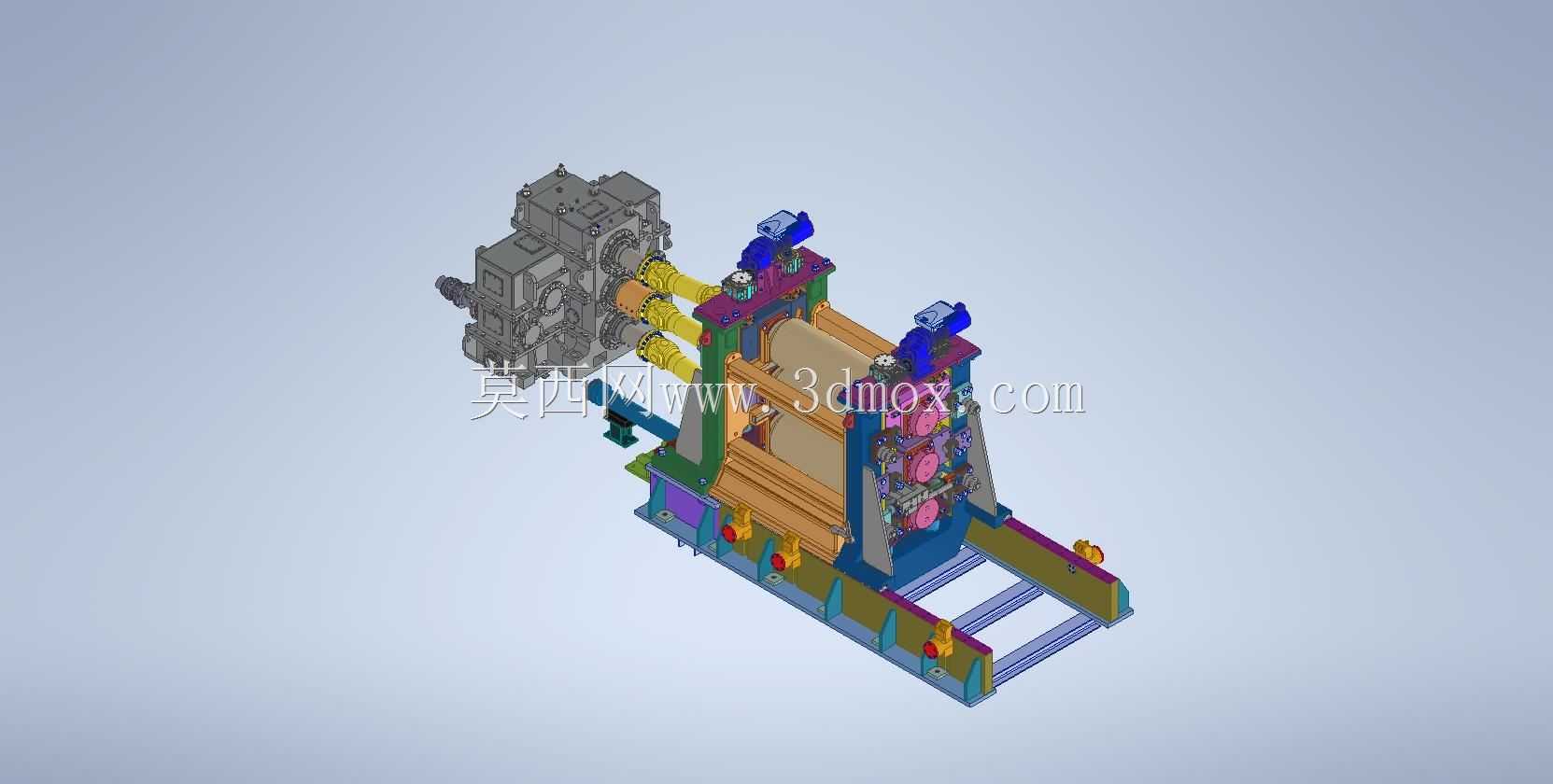

　　这套三辊轧机机架的结构设计，核心围绕型材轧制生产线的连续作业需求展开，在冶金型材加工场景中，机架作为整台轧机的承载基体，需要承受轧制过程中轧辊传递的巨大反作用力，同时要保证各辊系的安装位置精度，避免轧制过程中出现辊缝偏移导致的型材尺寸超差。从结构布局来看，该机架采用闭式牌坊式的主体框架，搭配底部一体化的安装底座，底座上预留的地脚螺栓安装位，可直接与生产线的混凝土基础或钢制安装平台对接，安装边界充分考虑了现场检修的操作空间，两侧预留的辊系拆装通道，能够在不拆解主体框架的前提下完成轧辊、轴承座的更换作业，大幅缩短产线停机维护的时间。设计过程中，机架的立柱截面采用了变厚度的加强结构，在轧辊轴承座对应的受力集中区域做了局部加厚处理，

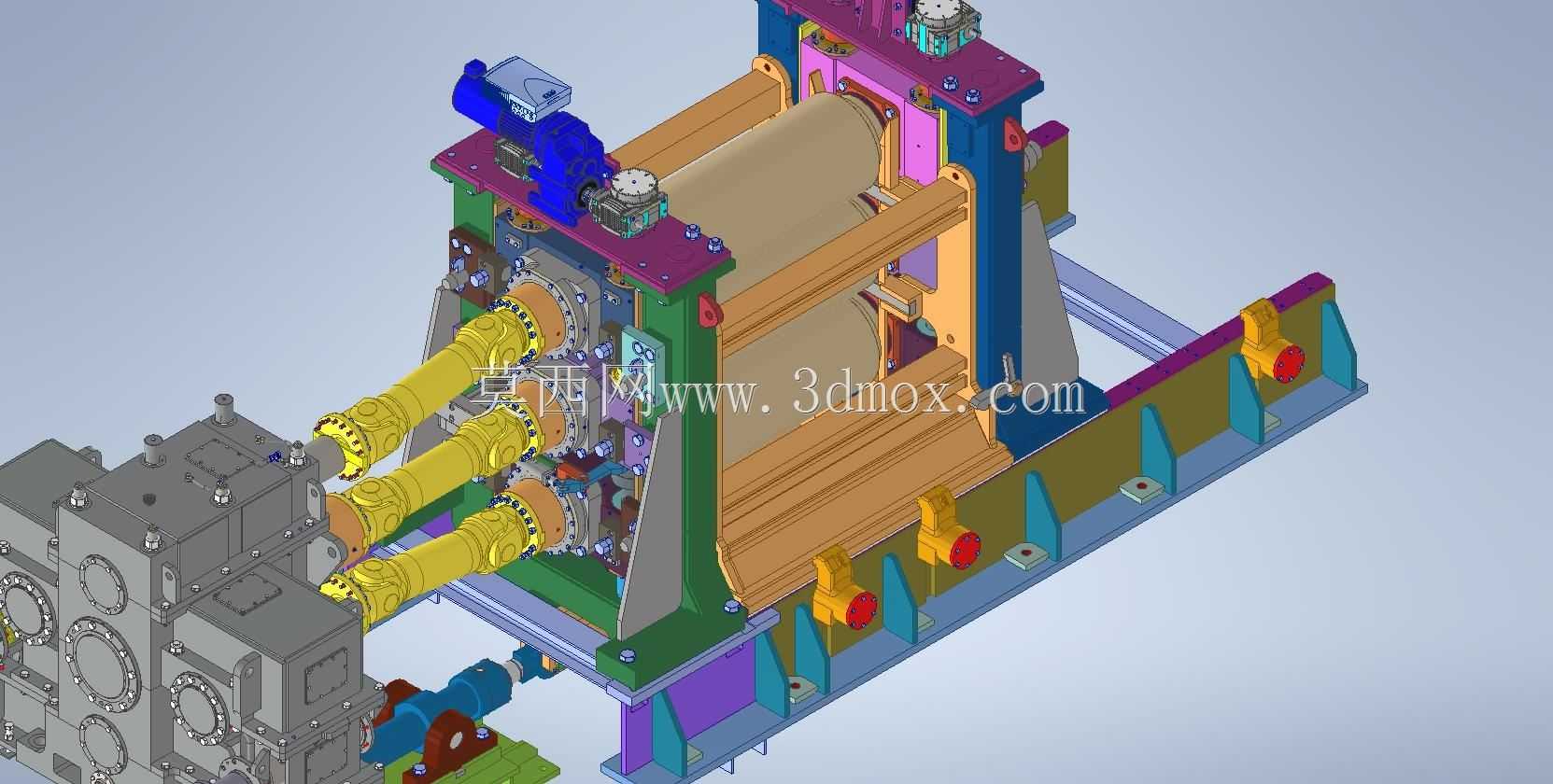

　　同时通过筋板布局将轧制力均匀分散到整个框架结构上，避免长期交变载荷作用下出现应力集中导致的结构开裂。机架上集成的辊系调节机构安装位，可适配不同规格型材的轧制辊缝调整需求，侧部的传动连接接口能够与主减速箱的输出轴精准对接，保证动力传递的同轴度要求，减少传动过程中的振动与噪音。在实际生产应用中，这类三辊轧机主要用于中小型型钢、棒材的连续轧制工序，三个轧辊呈品字形排布，可实现轧件在同一机架内的往复多道次轧制，相比两辊轧机能够减少设备占地面积，同时提升轧制过程的咬入稳定性。机架顶部预留的压下机构安装平面，可装配电动或手动压下装置，实现上辊位置的精准调节，配合侧部的导卫安装支架，能够对进入辊缝的轧件进行精准导向，避免轧件跑偏导致的缠辊、

　　堆钢事故。从建模细节来看，所有安装配合面都做了公差适配的结构处理，轴承座与机架窗口的配合面预留了滑板安装的凹槽，可通过更换不同厚度的耐磨滑板来补偿长期使用后的磨损量，保证辊系的运行精度。机架底部的排渣槽结构，能够将轧制过程中产生的氧化铁皮、冷却水顺利导出设备内部，避免杂物堆积在机架内部影响部件的正常运行，侧部的管路固定位可排布润滑、冷却管路，实现轧辊轴承的自动润滑与轧制过程的冷却供水。整体结构的受力分析完全匹配热轧工况下的载荷特性，框架的刚度设计能够保证最大轧制力作用下的辊缝变形量控制在型材尺寸公差允许的范围内，同时兼顾了设备制造的工艺性，主体框架采用焊接结构后进行整体去应力处理，再加工各配合面，既保证了结构强度，也控制了制造成本，适合中小型冶金加工企业的型材生产线配套使用。
