工业板材泡沫切割CNC路由加工设备

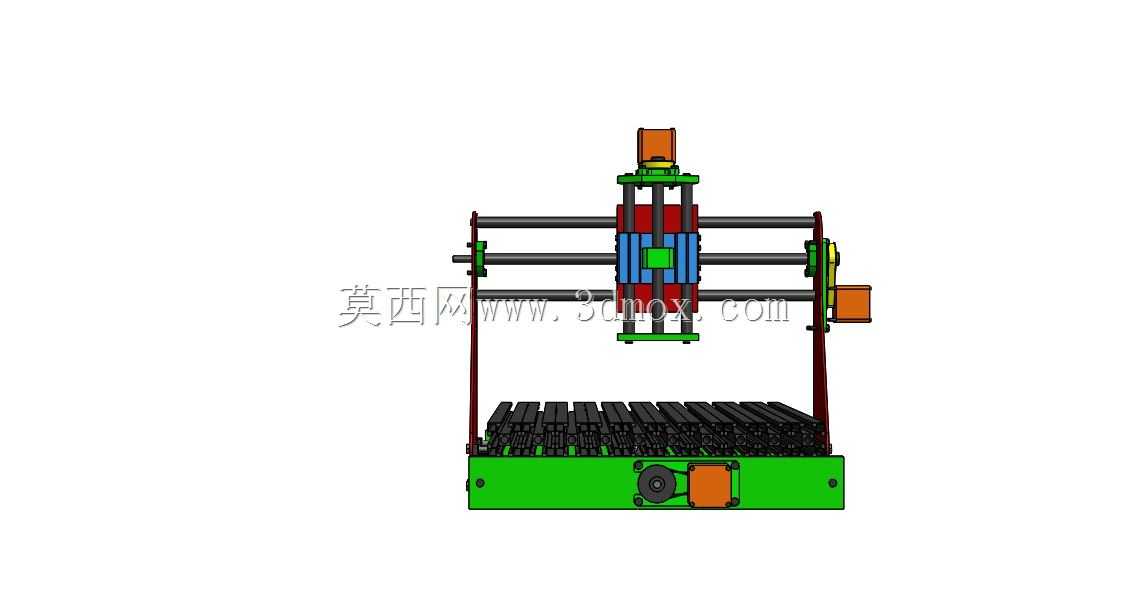

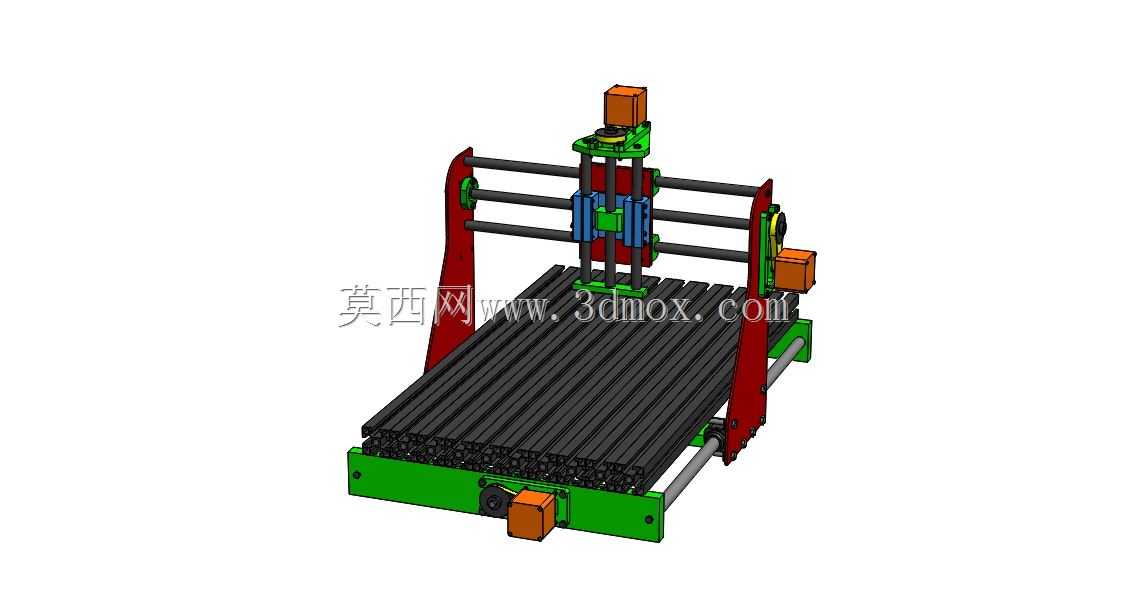

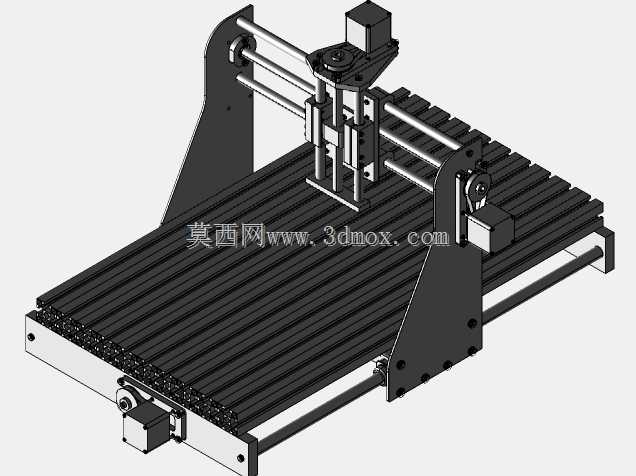

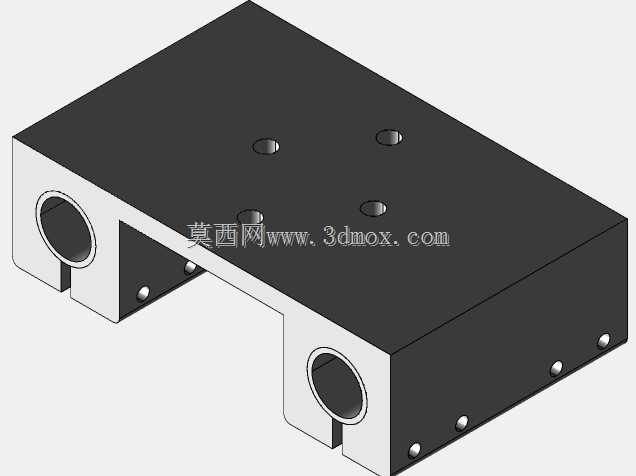

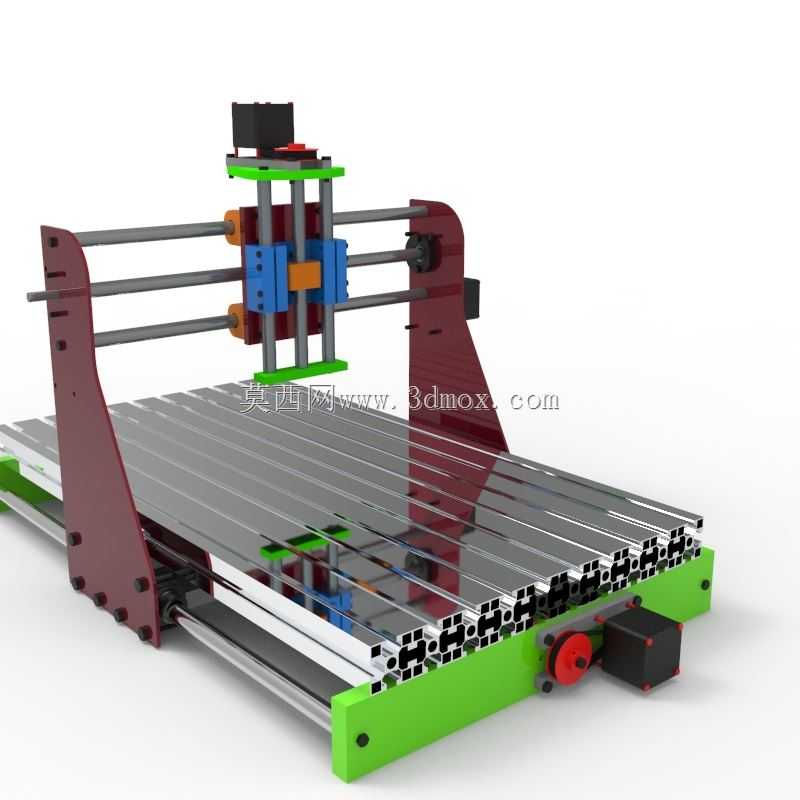

　　这款龙门式结构的数控切割加工设备，主要面向多材质平面加工场景设计，可覆盖薄金属板、XLEP泡沫、EPE泡沫等多种常见工业加工材料的裁切、铣削作业需求，在广告标识制作、包装内衬加工、小型钣金件下料、工艺礼品加工等场景中都能适配使用。从结构设计逻辑来看，设备采用双侧立式支撑搭配横向移动横梁的龙门布局，这种结构能在保证加工幅面覆盖范围的同时，尽可能压缩设备整体占地面积，适合中小型加工车间、个体加工作坊的场地安装条件。设备的运动轴系采用光轴搭配线性滑块的导向方案，X轴沿床身长度方向布置传动与导向组件，Y轴集成在横梁结构上实现横向进给，Z轴搭载加工主轴完成垂直方向的进刀与退刀动作，三轴的传动布局经过受力校核，能保证运动过程中无偏载卡顿，

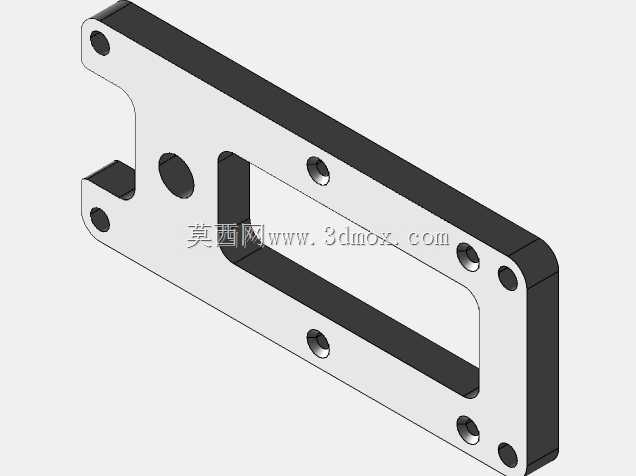

　　加工时的走刀精度满足常规非金属及薄金属加工的公差要求。床身底座采用铝型材拼接搭配底部支撑脚的结构，型材拼接位置均设计有隐藏式连接块与锁紧螺栓，组装完成后整体刚性可承受加工过程中的切削振动，不会出现床身形变导致的加工面平整度超差问题；工作台面采用多根平行布置的铝型材条组成T型槽台面，加工时可通过T型螺栓、压块快速固定待加工板材，无需额外制作专用夹具，适配不同尺寸、不同厚度的待加工工件装夹需求。Z轴滑台部分采用分层堆叠的安装结构，主轴安装座预留了通用直径的装夹孔位，可适配不同功率的高速风冷主轴，用户可根据自身常加工的材质类型更换对应功率的主轴，加工泡沫类软质材料时可搭配低功率高转速主轴获得更光滑的切面，

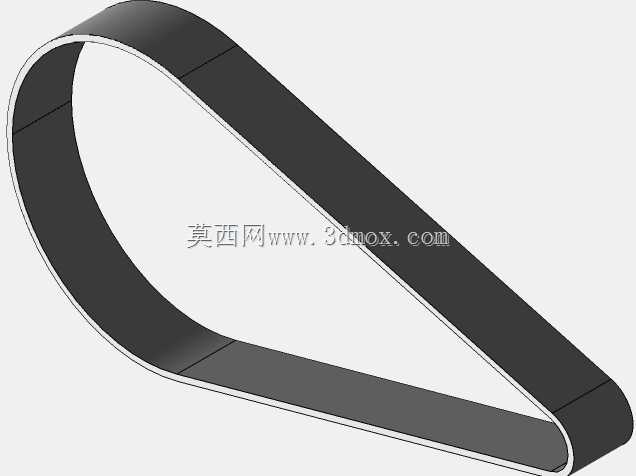

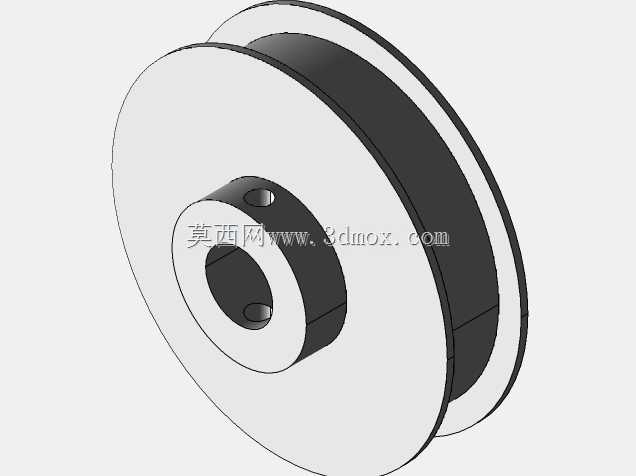

　　加工薄金属板时可更换更高功率的主轴保证切削力充足。设备两侧的立式支撑座采用钣金折弯焊接成型，支撑座与床身、横梁的连接位置均设计有定位止口，组装时可通过止口快速定位，降低现场组装的调试难度，支撑座外侧预留了走线槽安装位，可将X轴、Y轴的电机线缆、主轴电源线沿走线槽规整布置，避免运动过程中线缆与运动部件发生剐蹭磨损。从安装边界尺寸来看，设备的整体宽度控制在1.5米范围内，长度可根据用户需求的加工幅面调整为1.2米、2米等不同规格，常规1.2*1.2米加工幅面的版本，整体占地尺寸约为1.7米长、1.7米宽，安装时仅需保证地面平整度在每米2毫米以内，无需额外做混凝土地基，普通硬化车间地面即可放置使用，设备底部的可调支撑脚可微调高度，抵消地面轻微的不平整问题。设备的传动部分采用步进电机搭配同步带的传动方案，这种方案成本可控，同时能满足常规切割加工的进给速度要求，高速进给时无丢步问题，加工泡沫材料时进给速度可达到每分钟8米以上，能有效提升加工效率；各轴的行程限位均设计有机械式限位开关与软限位双重保护，避免运动超程导致的机械结构碰撞损坏。在实际使用过程中，针对泡沫类材料加工时，可搭配专用的铣削刀具，加工过程中不会出现材料熔融粘刀的问题，切面光滑无毛刺，无需后续二次打磨处理；针对薄金属板加工时，可搭配对应的金属铣刀，采用低进给高转速的参数组合，可完成铝板、薄铜板等软金属的下料、开槽、铣轮廓作业。设备的横梁部分采用空心铝型材结构，

　　在保证结构刚性的前提下尽可能降低运动部件的重量，减少Y轴运动时的惯性，提升高速运动时的启停响应速度，横梁与两侧滑块的连接位置设计有加强筋板，避免长时间使用后横梁出现下挠形变，保证整个加工幅面内的Z轴垂直度一致。Z轴的导向组件采用双光轴平行布置的方案，相比单光轴导向可承受更大的侧向切削力，加工过程中主轴不会出现偏摆，加工出的工件侧壁垂直度符合加工要求。设备的Y轴传动同步带设计有张紧调节机构，长时间使用出现同步带松弛时，可通过调节螺栓快速调整张紧度，无需拆解整体结构，日常维护难度较低。床身的端部预留了电机安装位与传动轮安装空间，X轴的传动组件隐藏在床身型材的内部，可避免加工过程中产生的切屑、粉尘落到传动部件上，延长传动组件的使用寿命，日常清理时仅需清理工作台面的切屑即可，维护工作量小。针对泡沫加工产生的粉尘问题，设备的主轴安装座预留了吸尘管接口，用户可外接工业吸尘器，加工过程中可将产生的泡沫粉尘及时吸走，避免粉尘飘散到车间环境中，同时也能减少粉尘附着在光轴、导轨上导致的运动部件磨损。
