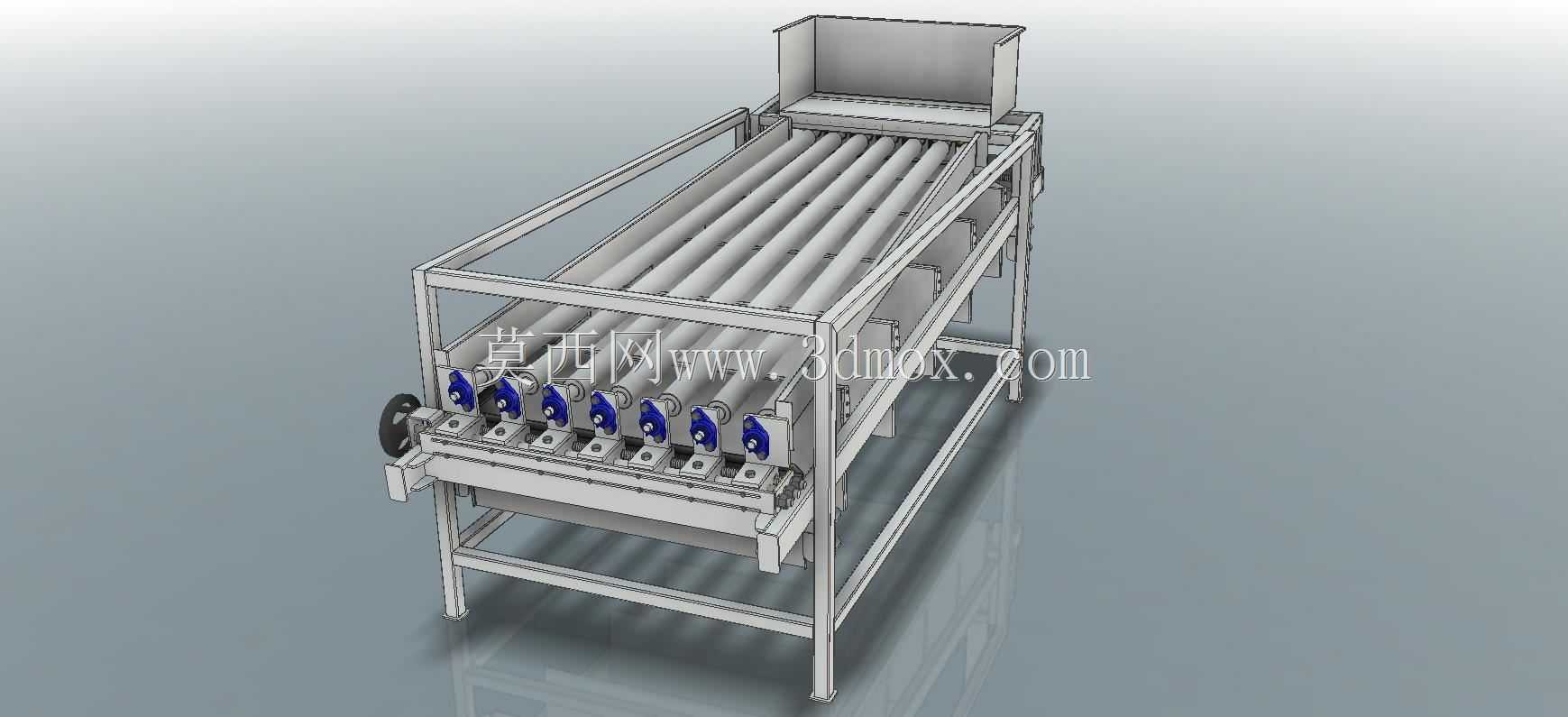

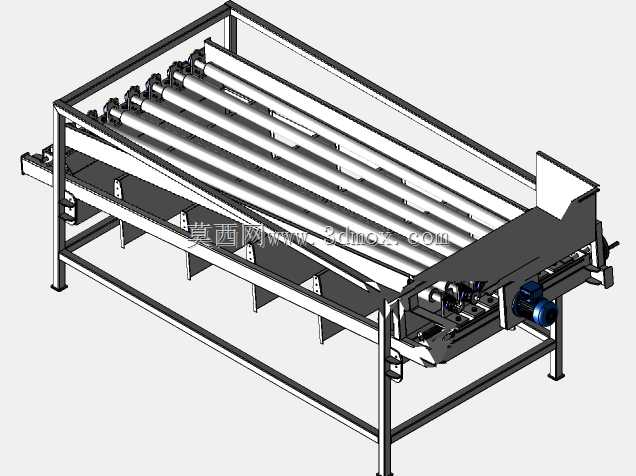

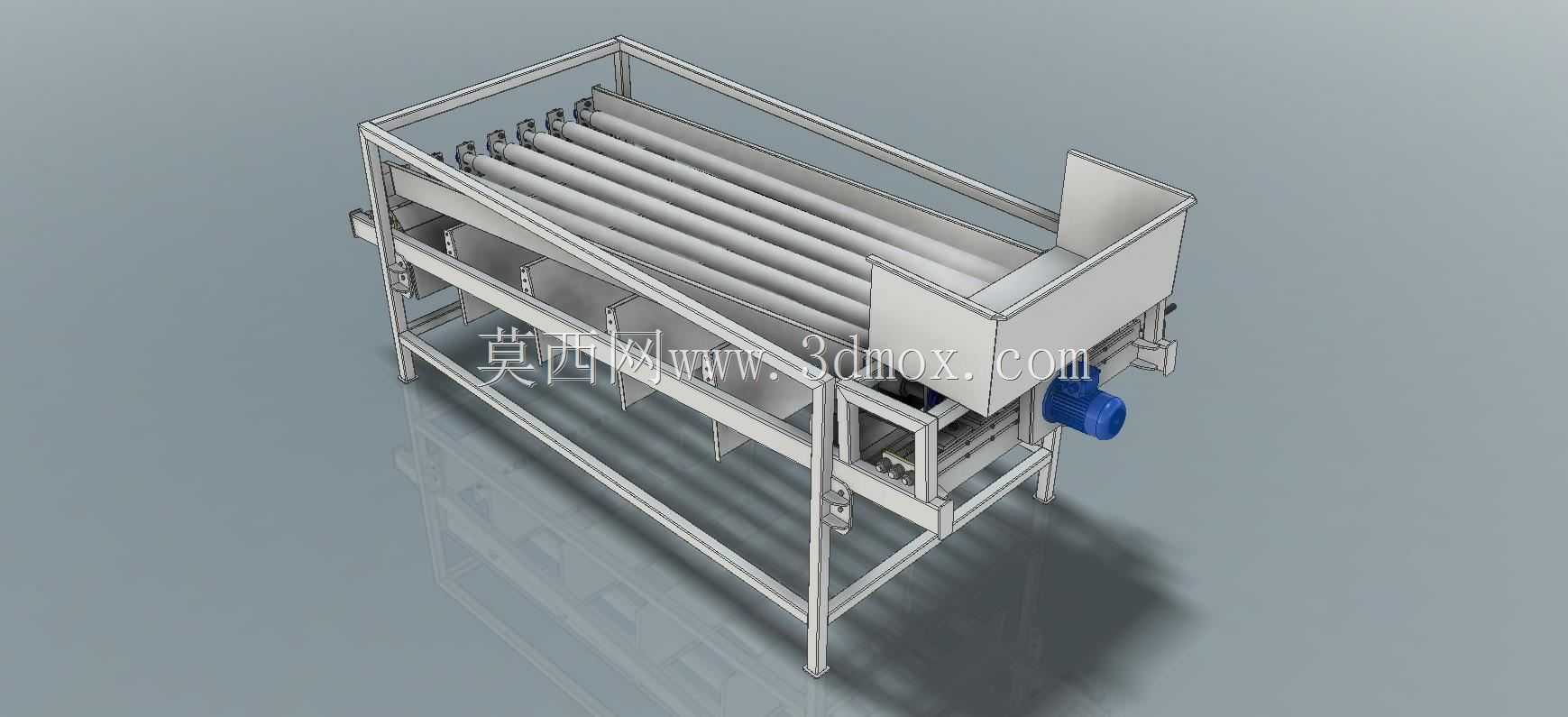

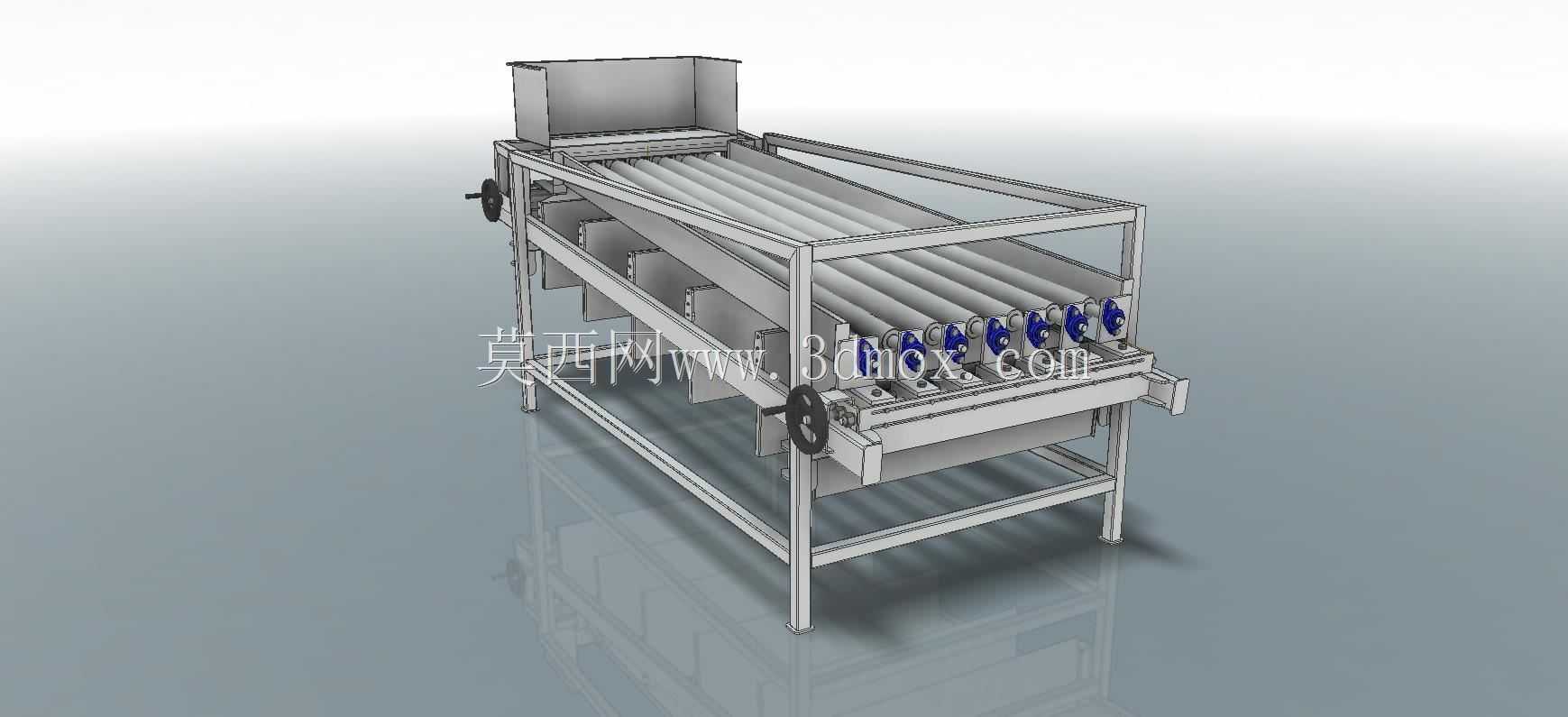

农业水产用多滚筒分级平地设备结构

　　这款滚筒平地设备主要面向水产初加工、小型农产品分选整平作业场景设计，在淡水鱼加工预处理线、小型果蔬分选工段中，可承接上游来料完成物料的平铺整平与初步分级输送，避免物料堆叠导致后续加工工位出现卡料、分选精度不足的问题。设备主体采用框架式方管焊接结构，整体安装边界控制在长2.2米、宽1.1米、高1.6米范围内，可直接对接现有生产线的来料输送带与下游分选工位，无需对原有产线做大规模改造，适配多数中小型加工车间的工位排布需求。

　　从功能设计来看，设备上部设置敞口式受料斗，来料直接落入受料斗后均匀铺布到下方平行排布的多组滚筒上，滚筒组采用等间隙排布设计，间隙尺寸可根据处理物料的规格调整，小于间隙的物料会直接落入下层收集输送槽，大于间隙的物料则在滚筒转动带动下沿滚筒轴向向前输送，过程中滚筒的持续转动会将堆叠的物料抖散铺平，保证后续工位的物料以单层状态进给，避免堆叠造成的加工漏检、分选偏差问题。滚筒端部配置独立的调节支座，每个滚筒的安装高度、转动间隙都可单独微调，在处理不同规格物料时，无需整体拆卸滚筒组，仅通过支座上的调节螺栓即可完成间隙校准，大幅降低设备换产调整的工时消耗。

　　设备的驱动端布置在机架侧部，采用单电机配合链轮链条传动的结构，所有滚筒通过链条实现同步转动，传动链路外侧设置全封闭防护罩，避免作业过程中物料碎屑、水渍进入传动部件造成磨损，同时也能避免操作人员误触传动件引发安全隐患。机架下部设置可调式支撑脚，可根据车间地面的平整度调整四个支撑脚的高度，保证设备整体处于水平状态，避免滚筒组倾斜导致物料跑偏、堆积的问题。下层收集槽采用倾斜式设计，分级落下的物料会沿槽体斜面滑入侧边的收集容器，无需额外配置动力输送即可完成分级物料的归集。

　　在结构设计思路上，这款设备优先考虑了湿作业环境下的耐用性，所有与物料接触的滚筒、受料斗、收集槽部件均采用不锈钢材质制作，框架焊接后做整体抛丸除锈与防腐喷涂处理，可适应水产加工场景下长期接触水渍、鱼体粘液的腐蚀环境，减少设备锈蚀带来的维护成本。滚筒表面做光滑抛光处理，不会在输送整平过程中刮伤物料表皮，保证水产、果蔬类物料处理后的外观完整性。设备的传动部件全部选用标准件，链轮、轴承、调节螺栓均采用市面通用规格，后期维护更换时无需定制配件，可直接采购标准件完成替换，降低设备全生命周期的维护成本。

　　从安装适配角度来看，设备的受料斗进料高度设置为1.4米，可直接对接高度1.2-1.5米的上游来料输送带，出料端的下层收集槽出口高度为0.4米，适配常规的物料收集箱高度，上层滚筒组的出料端高度为0.8米，可直接对接后续的精加工、分选工位输送带，整体安装时仅需固定四个支撑脚的位置，接通动力电源即可投入使用，无需复杂的现场安装调试。设备运行时的振动幅度控制在0.2mm以内，不会因持续振动导致紧固件松动，也不会对周边其他精密加工设备的运行造成干扰。在实际作业过程中，单台设备每小时可处理1.2-1.8吨的水产或小型果蔬物料，整平后的物料单层铺布率可达95%以上，能有效提升后续分选、加工工位的作业效率，减少人工摊平物料的人力投入。
