小型农用玉米脱粒作业设备结构设计

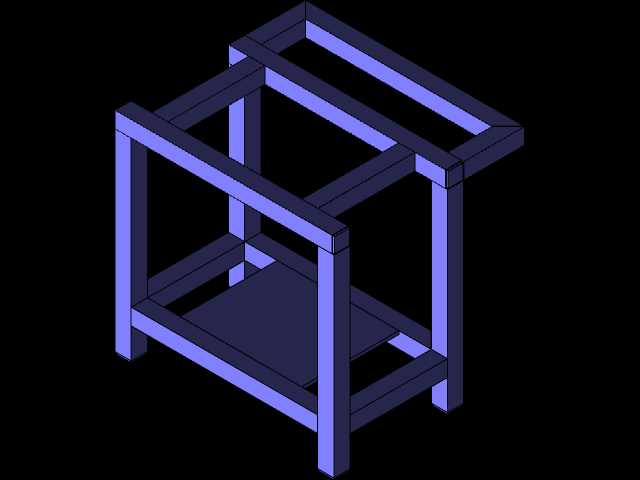

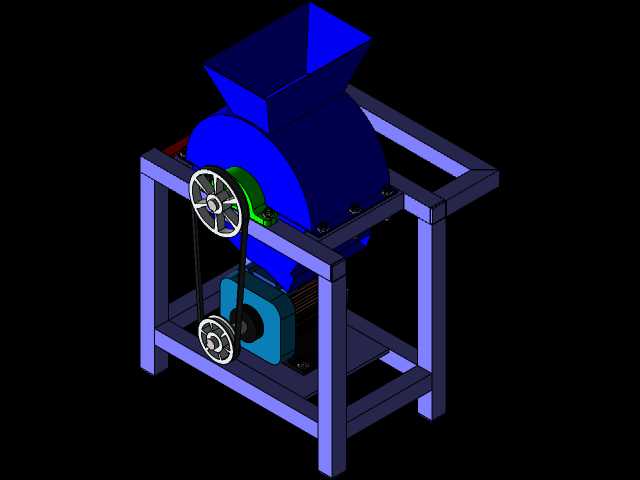

　　这款设备主要面向农户零散玉米脱粒、小型粮食加工点初加工场景使用，区别于大型集中式脱粒生产线，整体结构紧凑，适配庭院、小型加工坊这类空间有限的作业场地，无需复杂地基固定，放置在平整硬化地面即可开展作业。从结构布局来看，设备采用方管焊接成型的框架式机架作为承载主体，机架底部预留了动力单元的安装空间，上部为脱粒腔体的安装位，整体重心偏下，作业过程中能有效降低振动幅度，减少整机移位的风险。进料斗采用上宽下窄的漏斗式结构设计，大尺寸的上口可以降低人工喂料的操作难度，作业时无需精准对准进料口，顺着斗壁滑落的玉米果穗可顺畅进入脱粒腔体，下口的尺寸经过匹配设计，可控制果穗进入脱粒腔的速度，避免一次性喂入过多造成卡滞。脱粒腔体为核心作业单元，

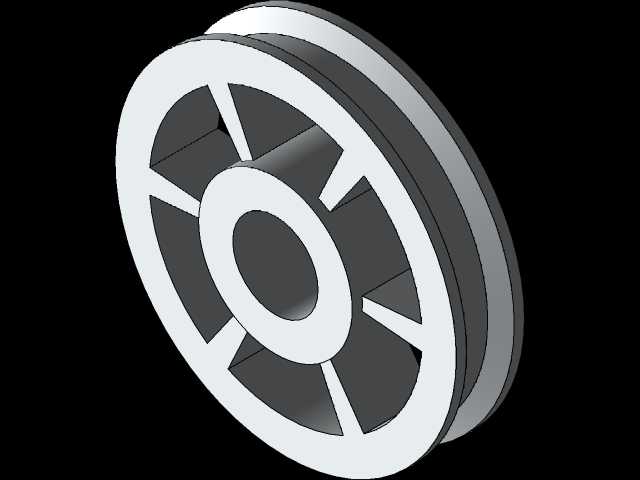

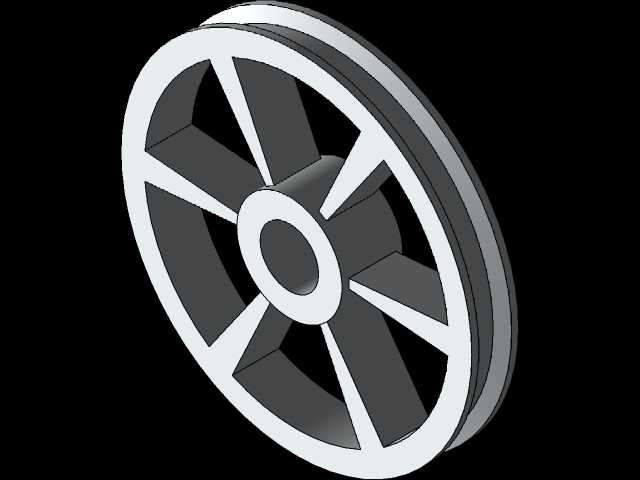

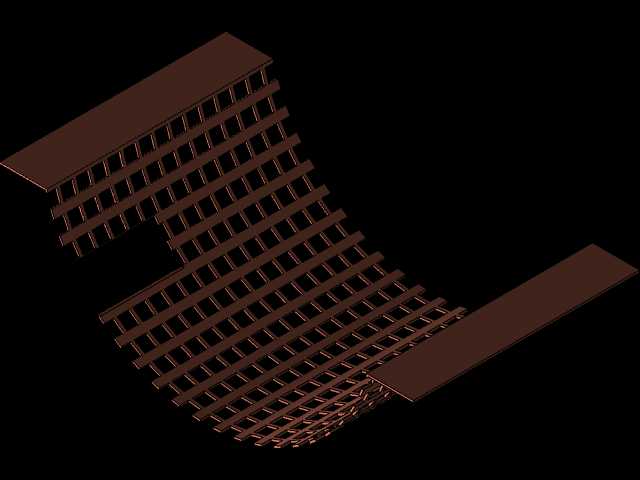

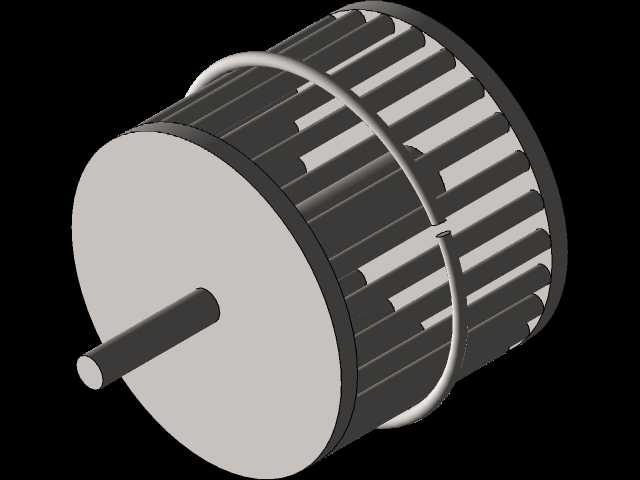

　　内部设置带凸起结构的脱粒辊，配合腔体侧壁的凹板筛结构，果穗进入腔体后，在脱粒辊的旋转带动下，果穗与脱粒辊、凹板筛之间产生揉搓、挤压作用力，使玉米粒从玉米芯上脱离，脱离后的玉米粒通过凹板筛的筛孔下落排出，玉米芯则顺着腔体末端的出口排出，实现粒芯的自动分离。动力传递采用带传动结构，电机输出端安装小直径带轮，通过V带连接脱粒辊轴端的大直径带轮，这种传动方式一方面可以实现减速增扭，匹配脱粒作业需要的大扭矩输出特性，另一方面带传动具备过载打滑的特性，当喂入量过大出现卡滞时，皮带可通过打滑保护电机和脱粒部件，避免刚性传动下的部件损坏。带轮外侧设置了防护结构，避免作业过程中杂物卷入传动部位，也能防止操作人员误触转动部件，

　　符合小型农用设备的安全设计要求。从安装边界来看，设备整体占地尺寸适配小型作业空间，机架支脚的间距经过优化，在保证支撑稳定性的前提下，尽可能缩小横向占用空间，设备出料位置预留了足够的接料空间，可直接放置收纳筐承接脱出的玉米粒，无需额外增设出料输送结构。设计过程中充分考虑了农用场景的维护便利性，所有转动部位的轴承座均采用外露式安装，后期加注润滑脂、更换易损件时无需大面积拆解机架，皮带的张紧结构设置在电机安装位，通过调整电机的固定位置即可实现皮带张紧度的调节，操作门槛低，无需专业维修人员即可完成日常维护。设备的脱粒间隙可根据玉米品种、果穗干燥程度进行适配调整，针对含水率偏高的鲜食玉米或者干燥度高的陈玉米，可通过调整凹板筛与脱粒辊的间距，

　　降低破碎率同时保证脱净率，适配不同的作业需求。机架的焊接位置均做了焊后打磨处理，避免应力集中，长期承受振动载荷的部位增设了加强筋，提升机架的整体刚度，避免长期作业后出现机架变形、焊缝开裂的问题。整体结构没有冗余的复杂部件，所有零部件均为常规机械加工件，加工难度低，制造成本可控，适合小型农机生产单位批量加工制造，也方便使用方在本地采购替换配件，降低全生命周期的使用成本。
