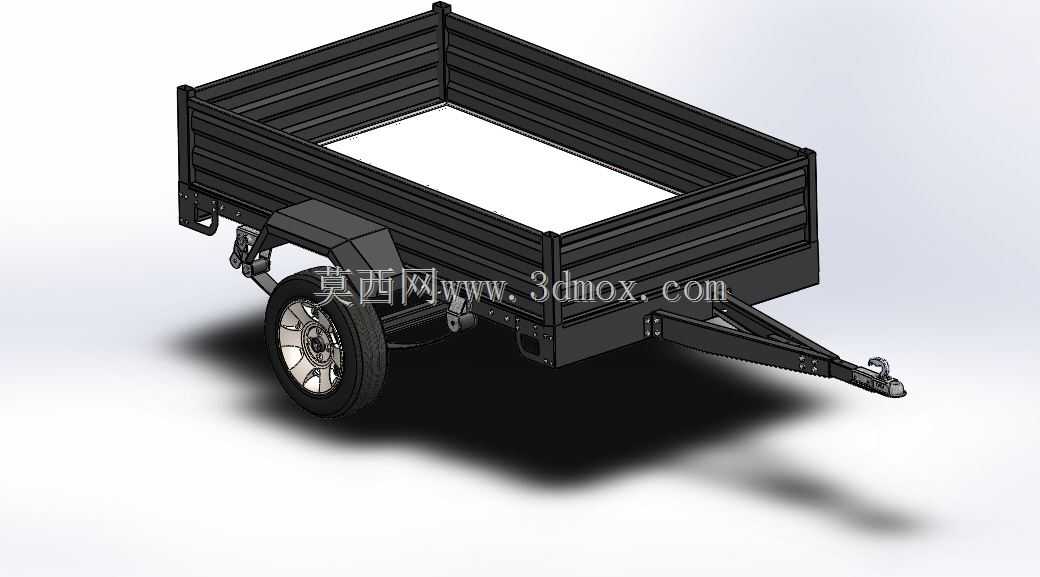

家用乘用车牵引式小型载货拖车结构

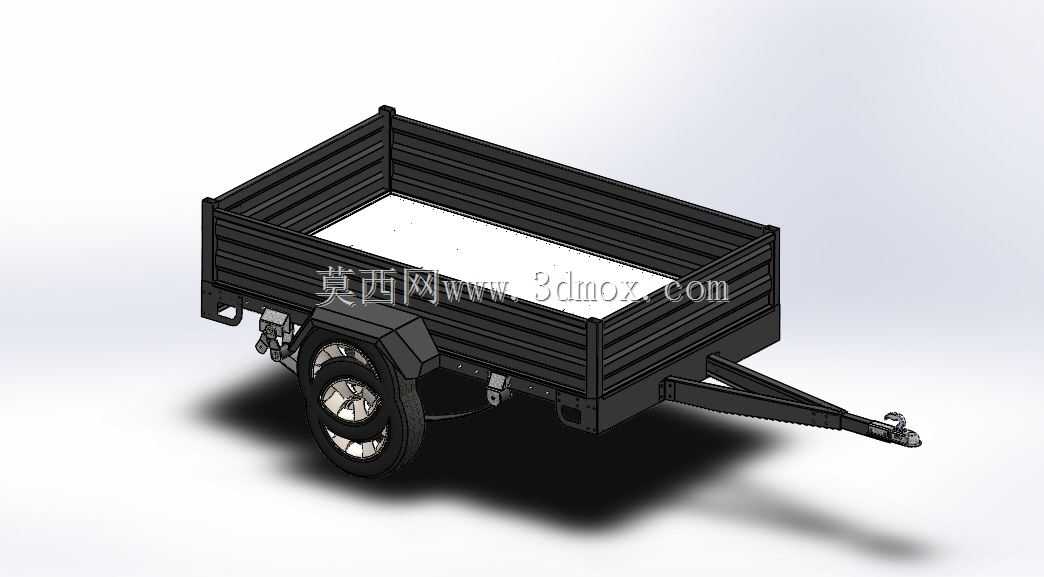

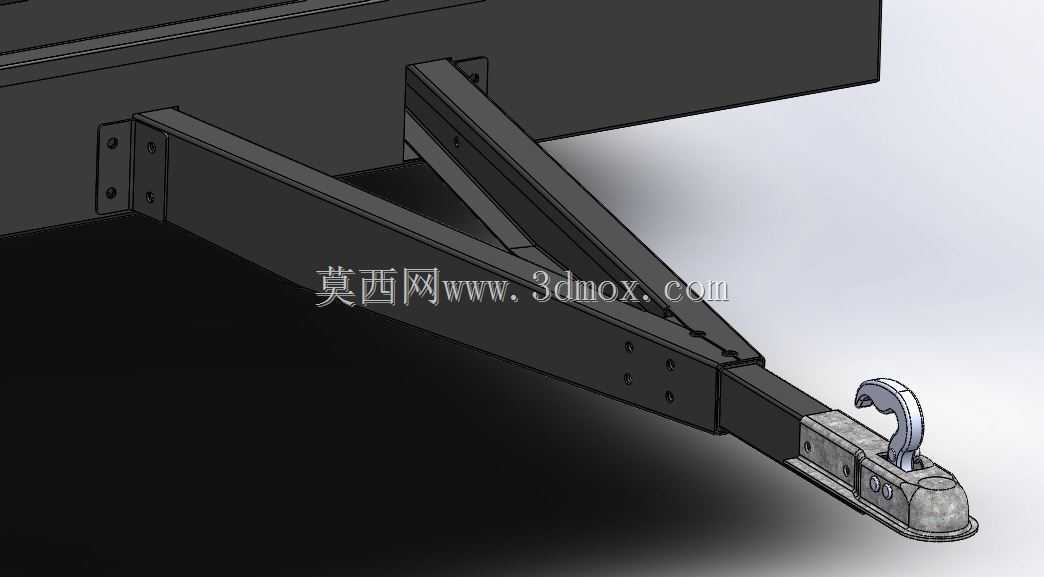

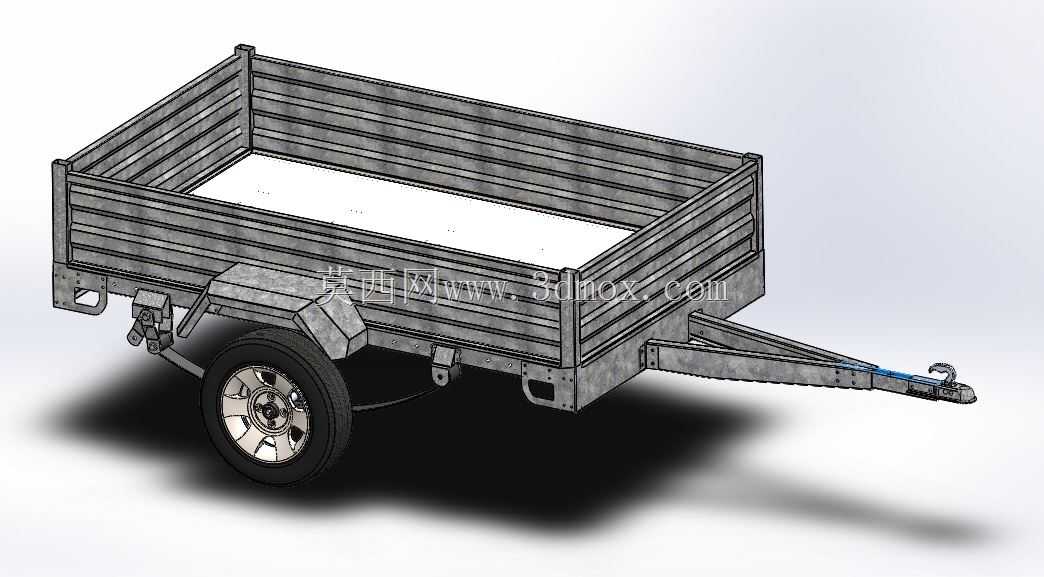

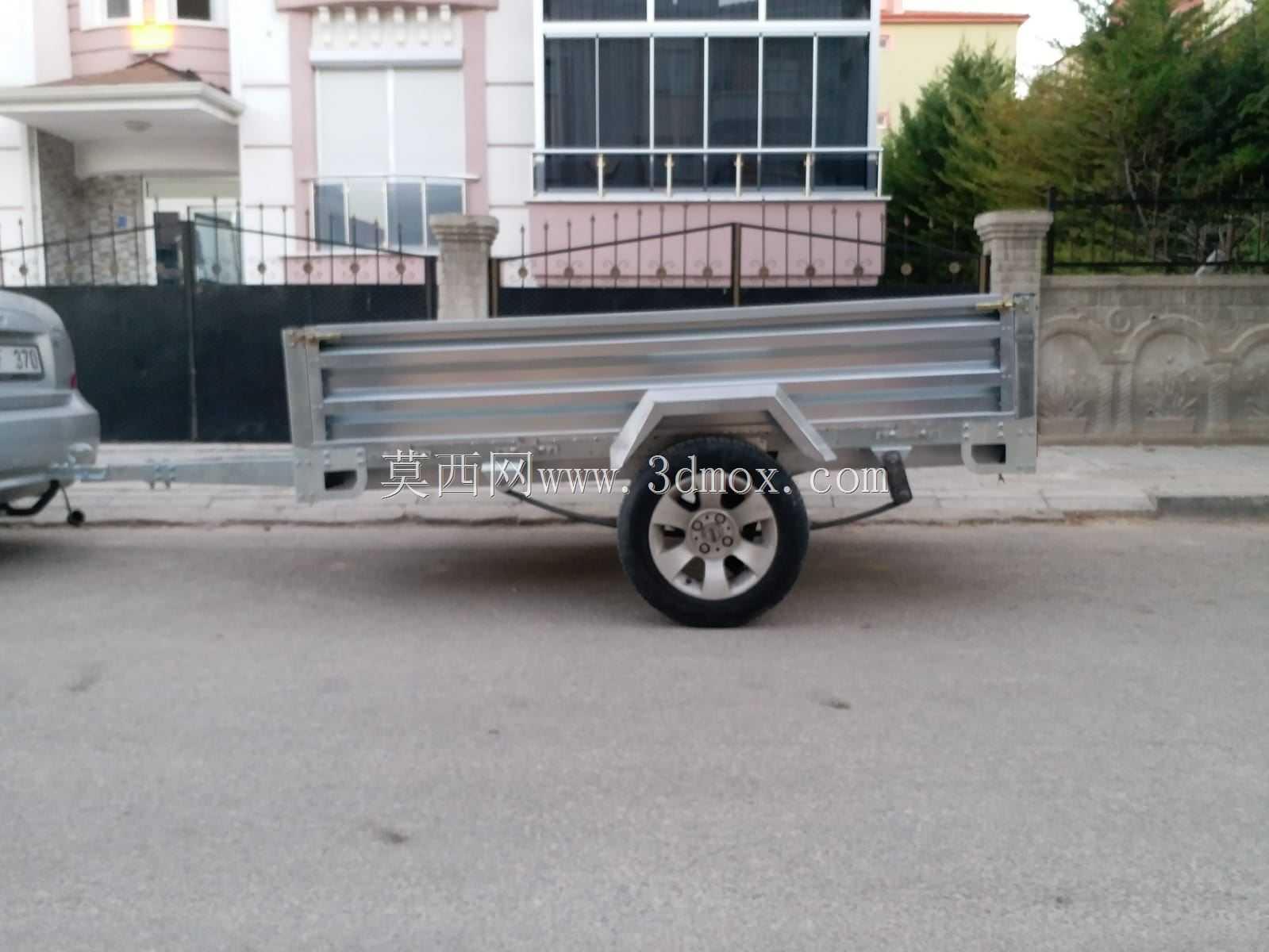

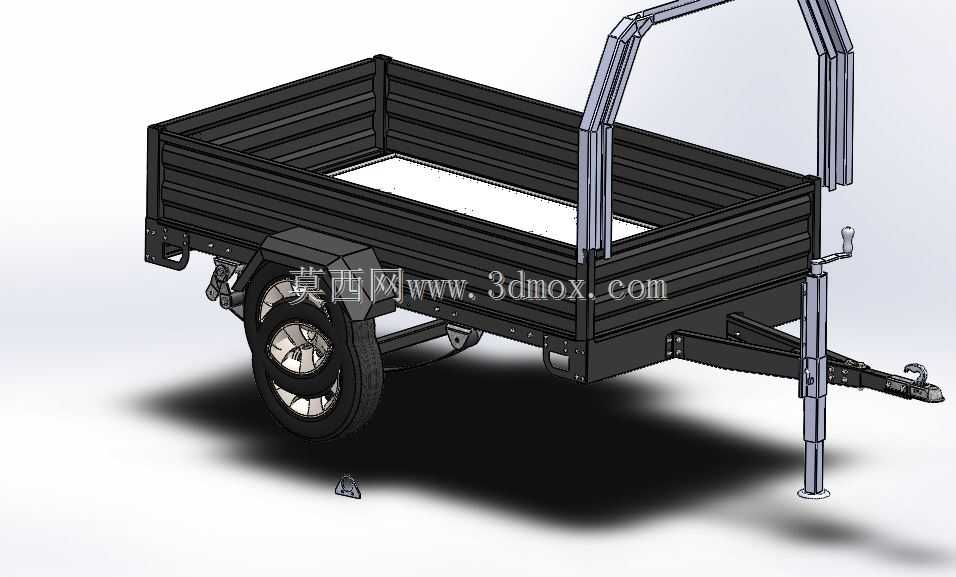

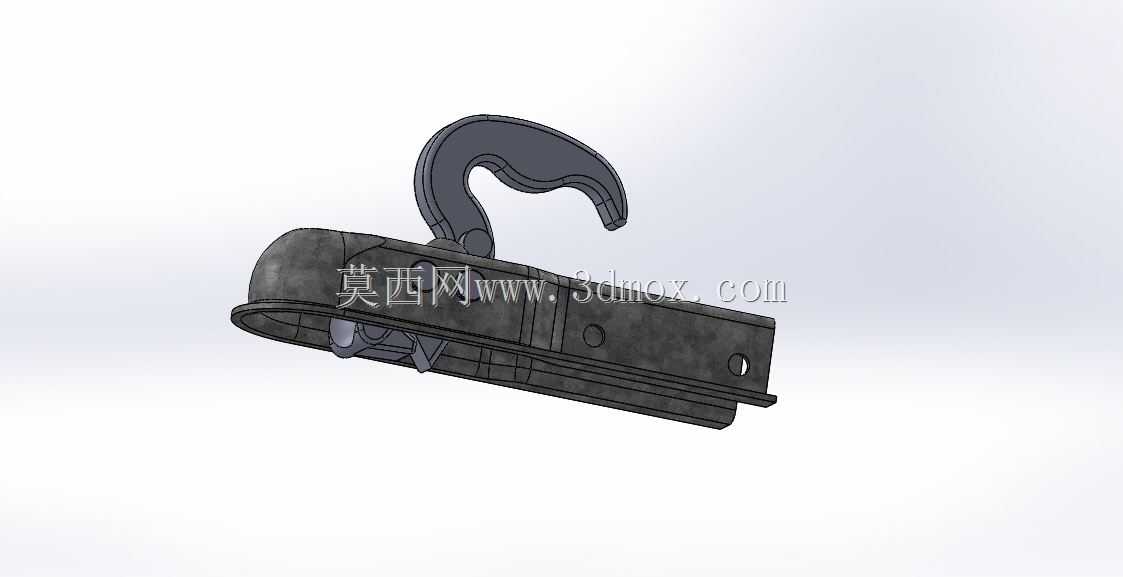

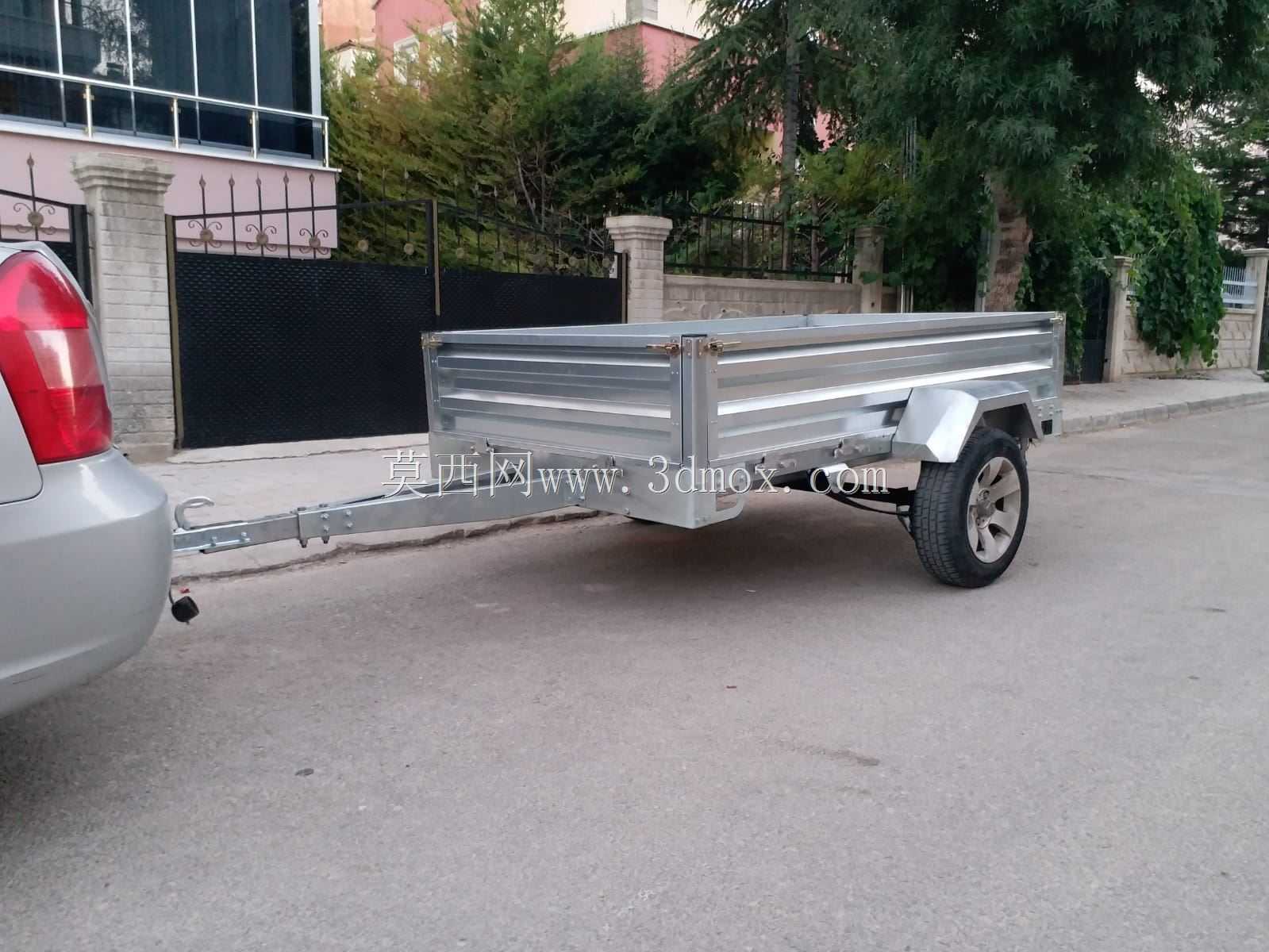

　　日常民用场景里，这类小型牵引拖车的使用频次并不低，不管是城郊住户搬运园艺物料、装修零散建材，还是户外爱好者拖载露营装备、小型摩托，都能依托家用乘用车的后牵引接口完成接驳，不需要额外购置专用货运车辆，使用灵活性远高于固定货厢的车型。从结构设计逻辑来看，这类拖车首先要控制整备质量，毕竟家用乘用车的后牵引钩额定载荷普遍有明确上限，设计时厢体采用辊压成型的波纹金属板材，既可以降低板材厚度实现减重，又能通过波纹结构提升厢板的抗形变能力，满载状态下不会因为堆载的物料挤压出现厢板外鼓变形。牵引连接部位采用球头铰接结构，匹配家用车通用的50mm标准牵引球尺寸，铰接位置预留了足够的摆动余量，车辆转弯、过起伏路面时，拖车可以跟随主车完成多自由度摆动，

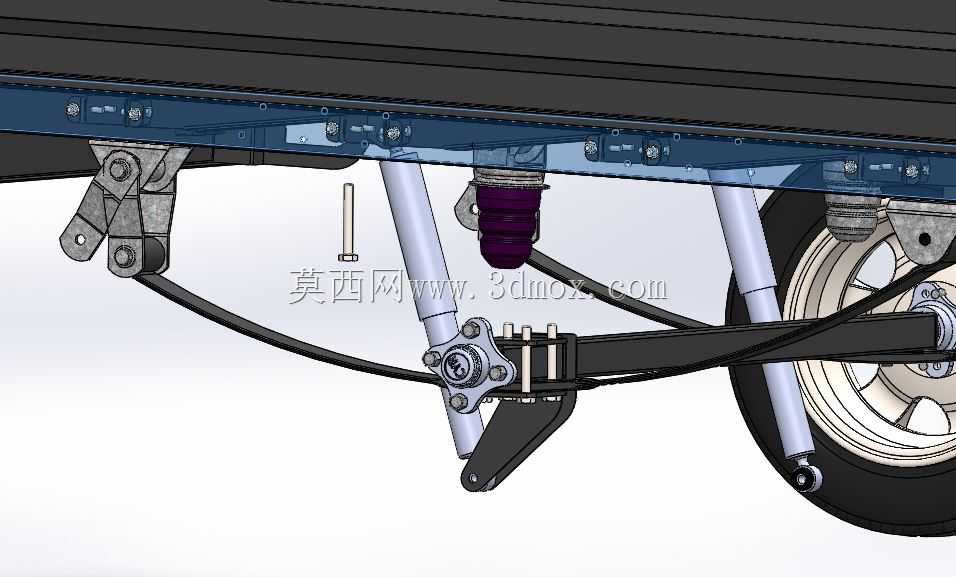

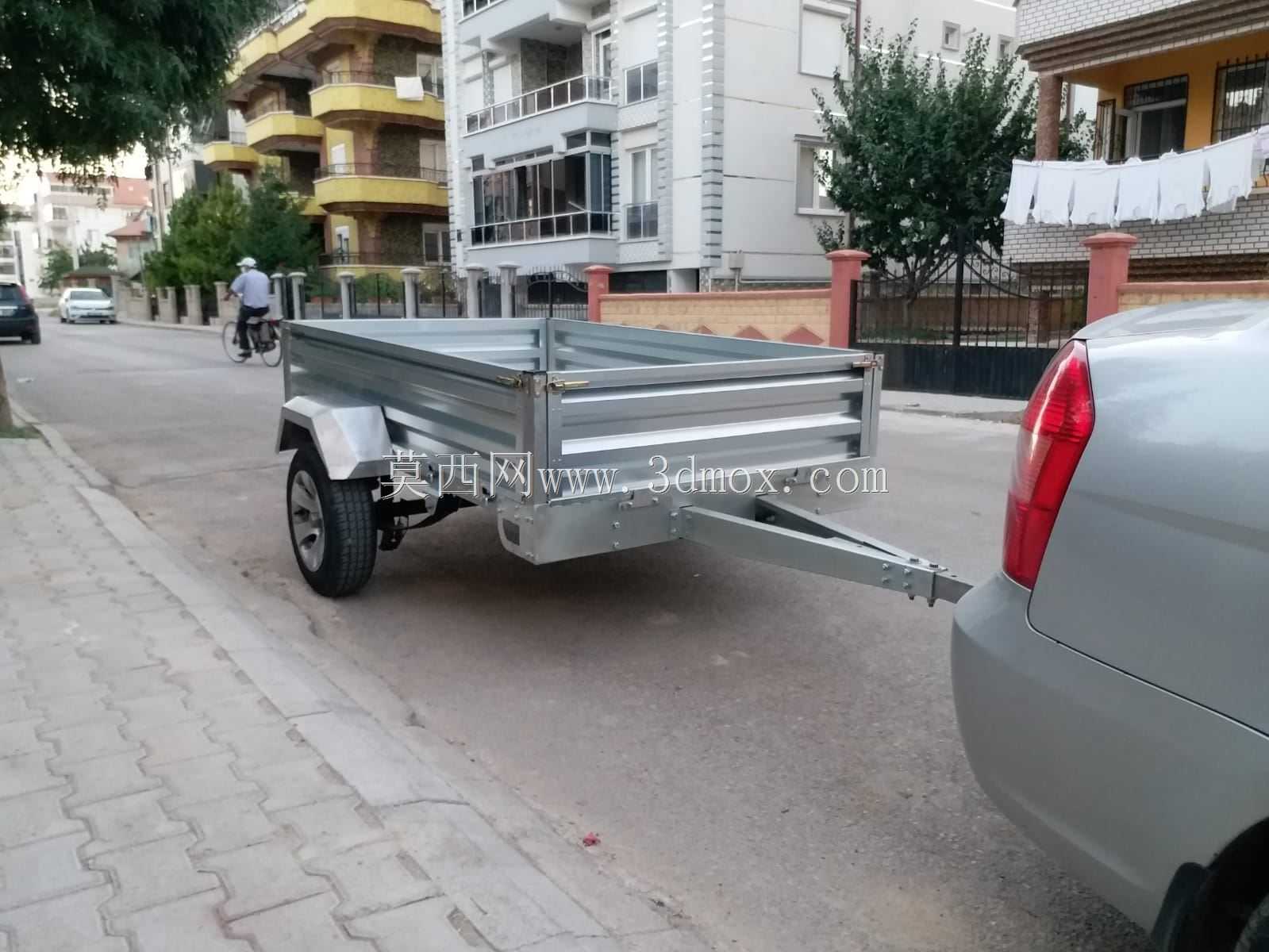

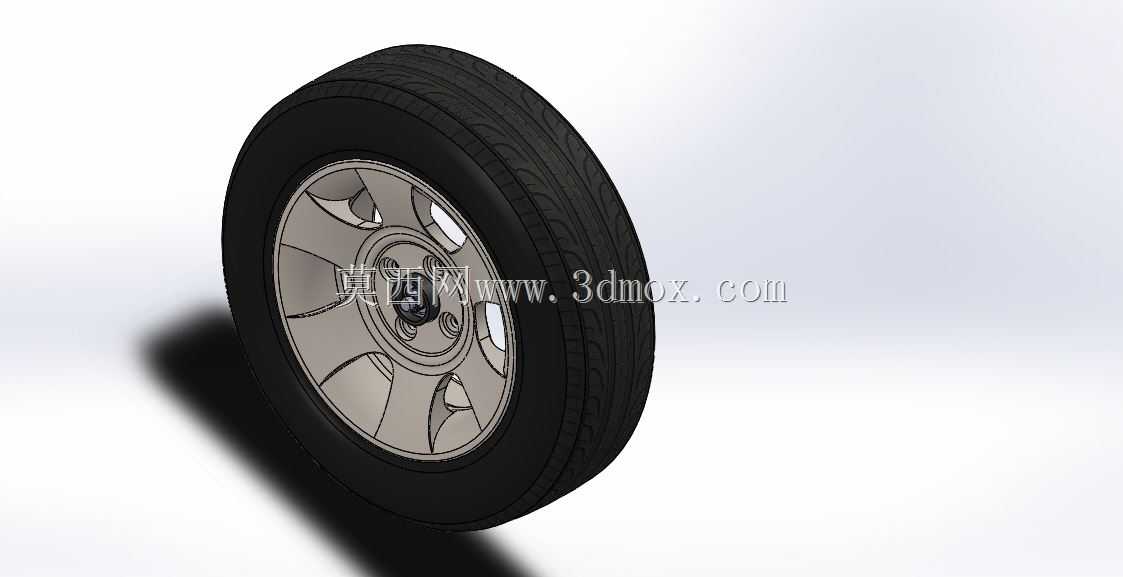

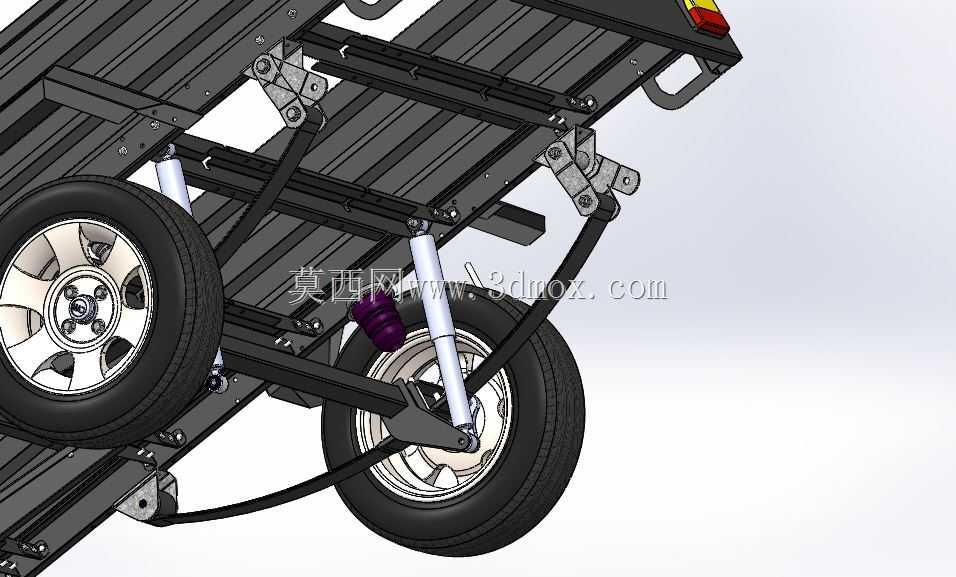

　　不会出现连接部位别卡、应力集中断裂的问题。行走部分采用单轴布局，匹配小尺寸乘用车轮胎，轮距设计参考主流家用轿车的轮距参数，行驶过程中轮胎轨迹可以和主车后轮轨迹重合，降低窄路会车、过限宽设施时的剐蹭风险；轮组内置制动结构吗？不，这类小吨位拖车多数依靠惯性制动，当主车减速时，牵引杆的惯性推力会触发拖车的制动机构，不需要额外连接气路或油路，适配绝大多数没有预留拖挂制动接口的家用车型。厢体部分的栏板采用可翻转拆卸结构，装卸大件物料时可以将侧厢板、后厢板完全放平，甚至整体拆下，拓展装卸操作空间，不需要人员攀爬进入货厢就能完成物料搬运；厢板的锁止机构采用快拆式卡扣，不需要额外工具就能完成开合、锁止操作，日常使用的便捷性更高。

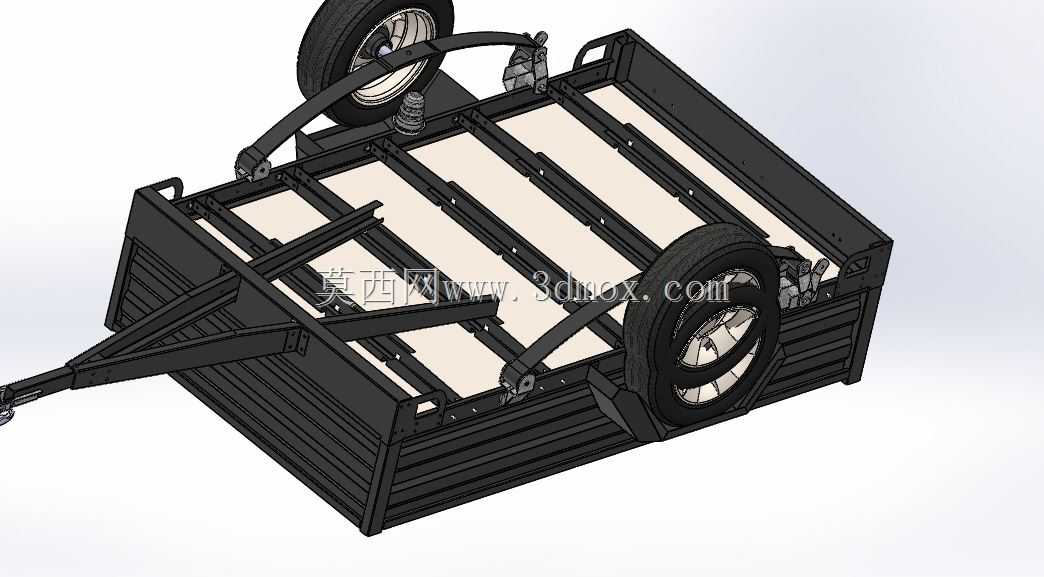

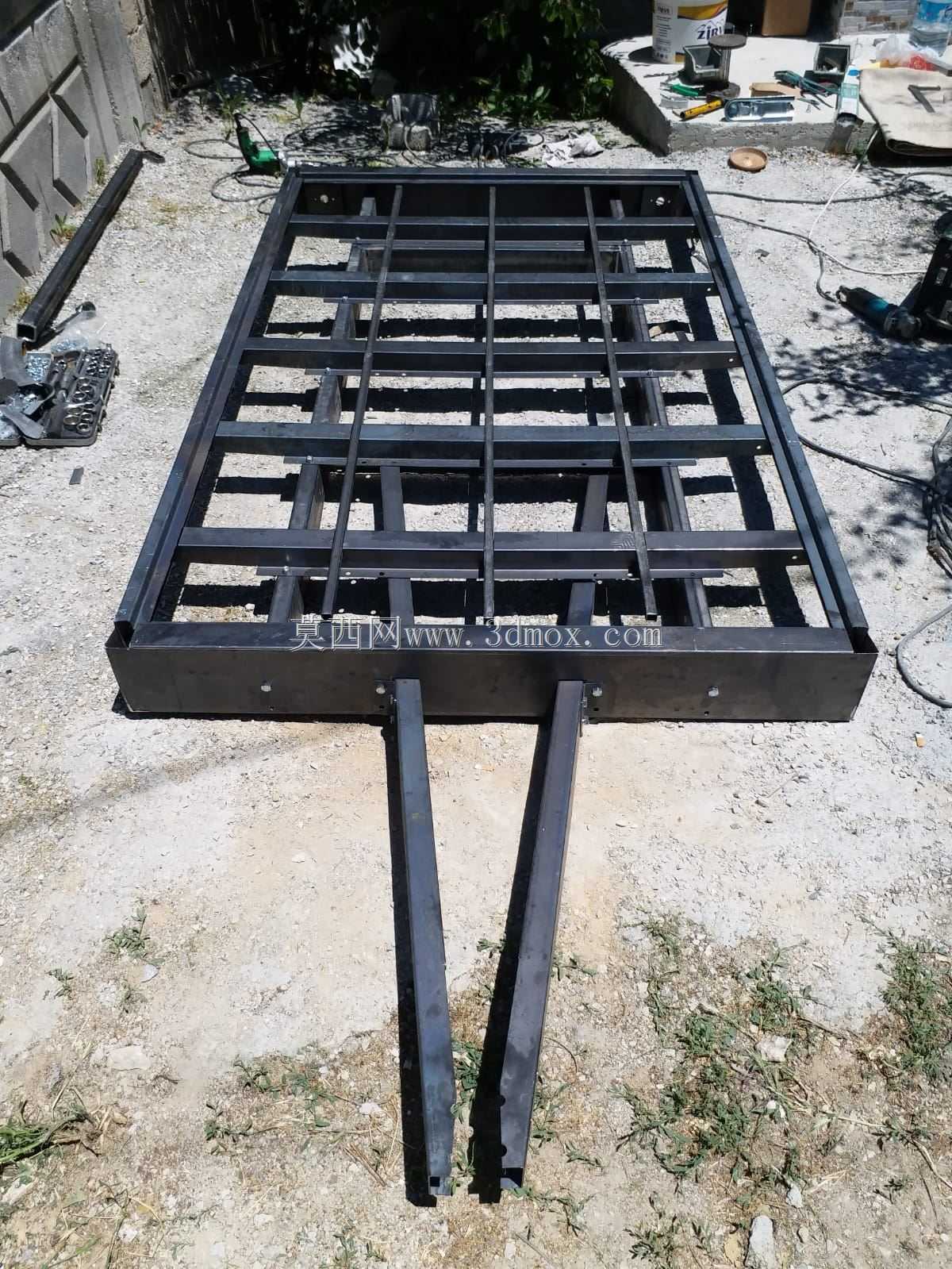

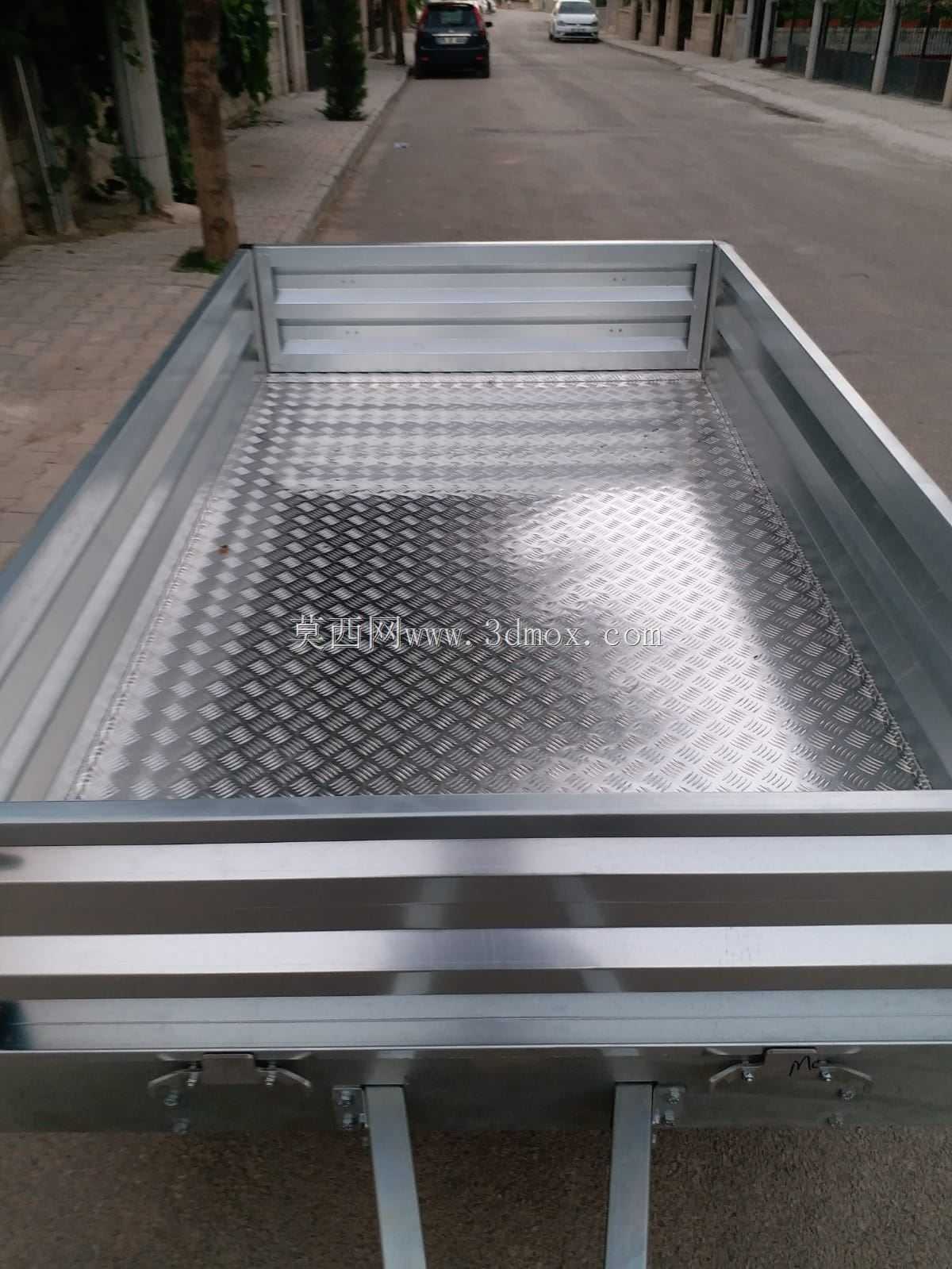

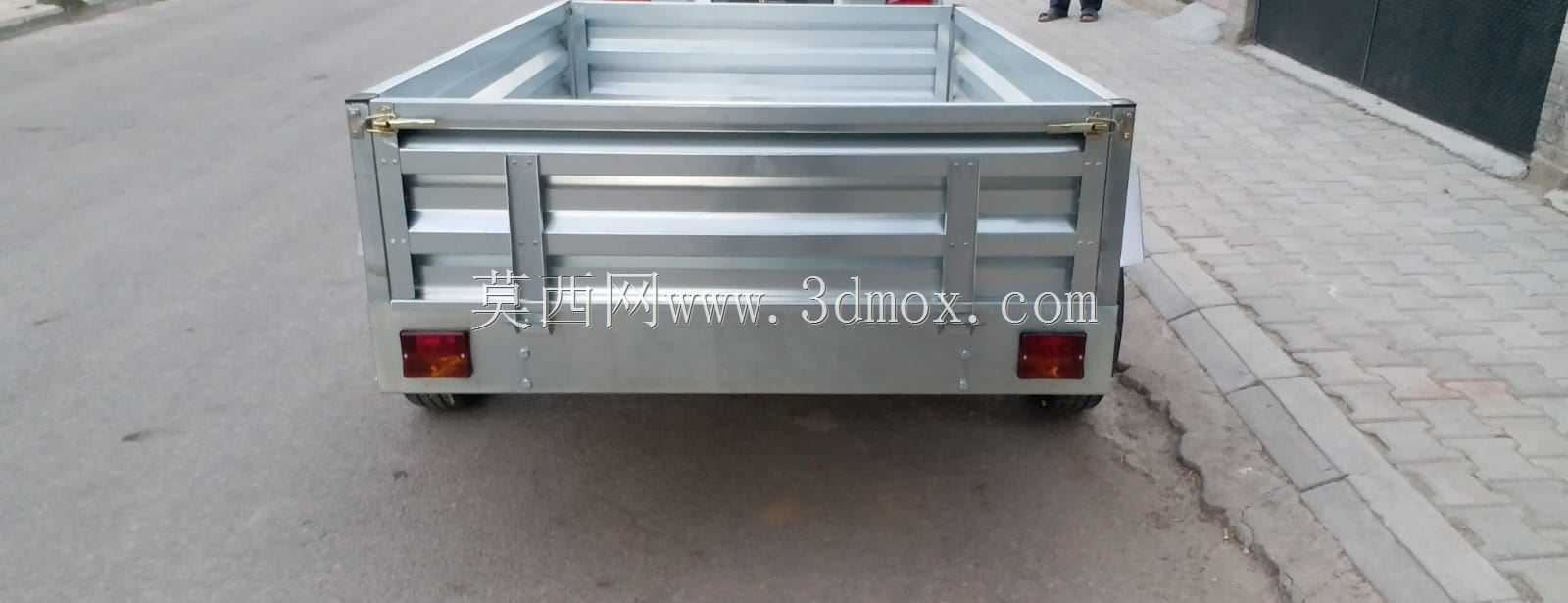

　　设计时的安装边界需要重点关注，牵引杆的长度要控制在合理范围，过短会导致主车倒车时拖车转弯半径过小，容易出现折头碰撞主车后保险杠的问题，过长则会增大整车转弯半径，狭窄路段通行能力下降；同时牵引杆的离地高度要和主车牵引钩的安装高度匹配，保证接驳后拖车处于水平状态，避免出现前高后低或者前低后高的姿态，导致轮胎偏磨、牵引部位受力异常。货厢的底板采用防滑花纹钢板，表面的凸起纹路可以增大和所载物料的摩擦力，运输过程中减少物料滑动移位，避免重心偏移引发行驶不稳；底板下方设置多道横向加强梁，均匀承载货厢内的载荷，避免长期满载出现底板凹陷变形。尾灯组的走线顺着牵引杆布置，通过标准拖车插头和主车尾灯电路连接，行驶时可以同步显示刹车、转向、示宽信号，

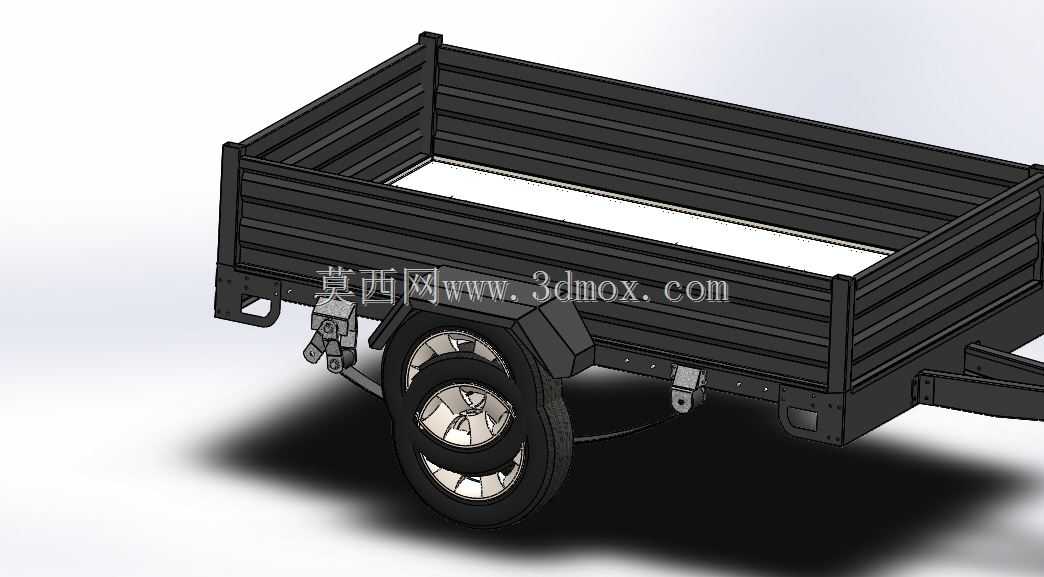

　　满足道路通行的安全要求。轮拱的凸起高度经过测算，满载状态下轮胎压缩行程达到上限时，也不会和轮拱、厢底板发生剐蹭，同时轮拱上方的厢体做了圆弧过渡，不会出现尖锐凸起带来的安全隐患。这类拖车的设计不需要追求过高的承载冗余，毕竟定位是家用轻型载运，整备质量控制在合理区间，既可以降低主车的牵引负荷，减少行驶时的油耗增加，也能保证单人就可以完成拖车的手动移位、接驳操作，不需要额外辅助设备。在结构校核时，重点关注牵引部位的焊接强度、轴体的承载能力，以及厢体连接部位的抗疲劳性能，毕竟日常使用中会频繁经过颠簸路面，连接部位长期受交变载荷，足够的强度冗余才能避免使用过程中出现结构失效。
