200x50规格实心橡胶行走轮结构设计

这款200x50规格的行走轮组，在轻型移动设备领域有着非常广泛的适配场景，不管是小型仓储周转台车、厂区短途转运的手推工具车，还是商用清洁设备、移动式小型作业台架，甚至是部分轻型AGV的从动轮位，都能看到同规格轮组的应用。日常做设备移动机构选型的时候，这类中等尺寸的实心轮往往是兼顾通过性与安装空间的折中选择——轮径200mm的尺寸，刚好能越过车间地面常见的5mm以内接缝、小型地面凸起，不会像小直径轮那样容易被地面杂物卡滞，同时50mm的胎面宽度，又能保证足够的接地面积，在普通环氧地坪、水泥地面上行走时不会压出明显痕迹，单位面积接地压强也控制在合理范围，避免对软质地面造成损伤。

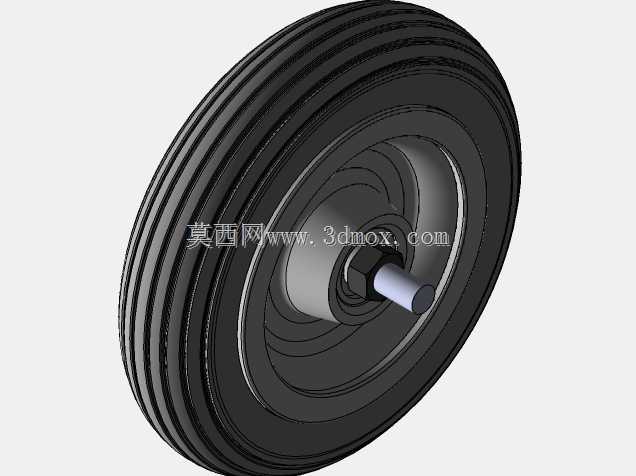

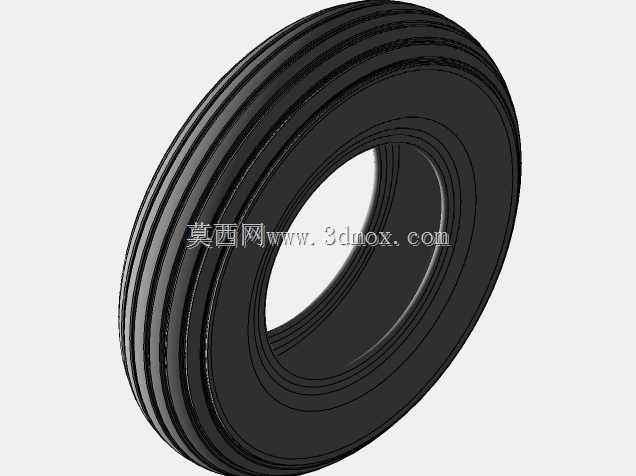

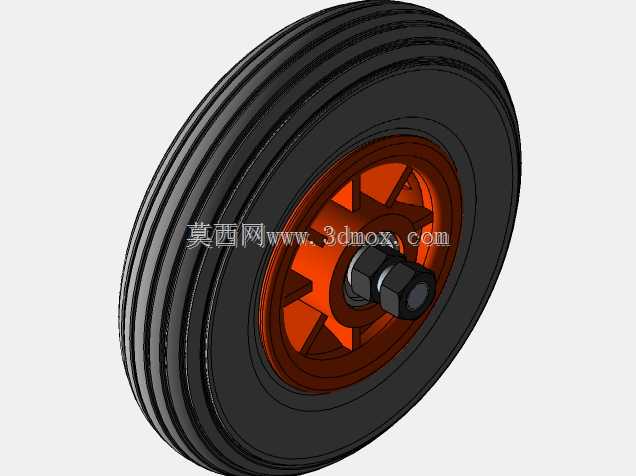

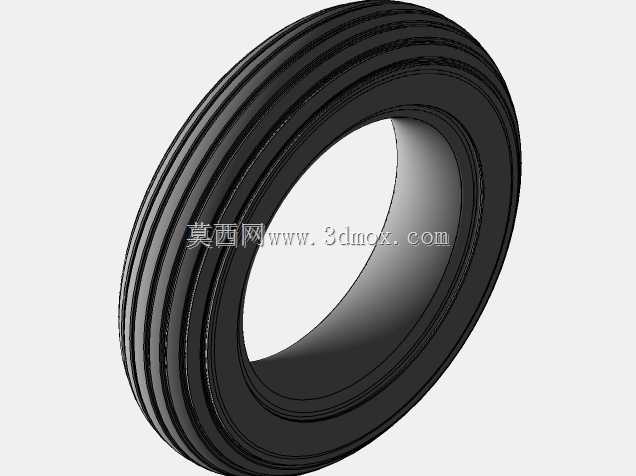

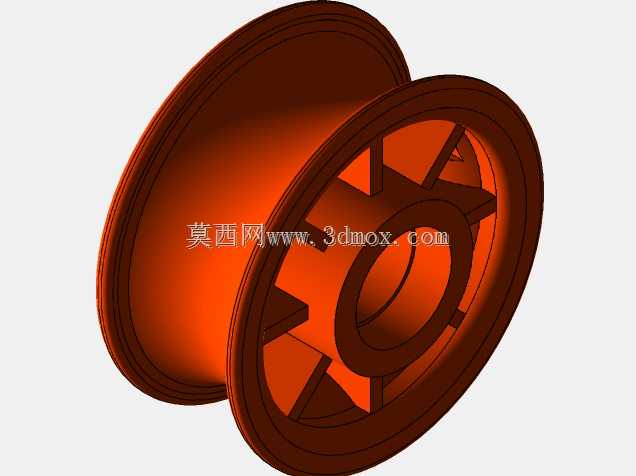

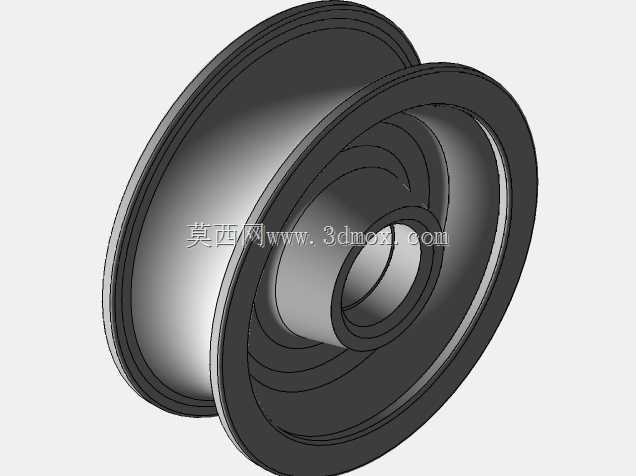

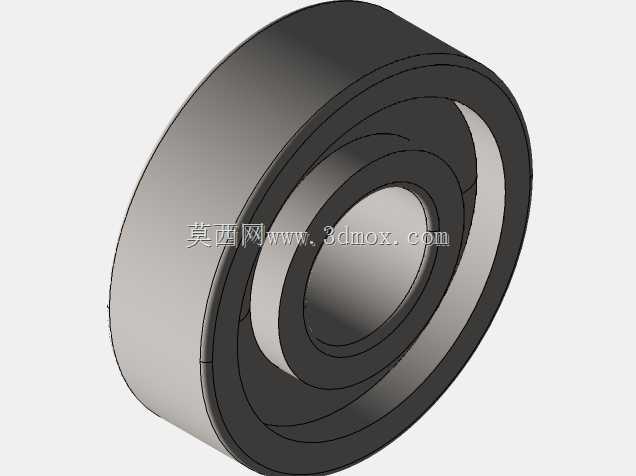

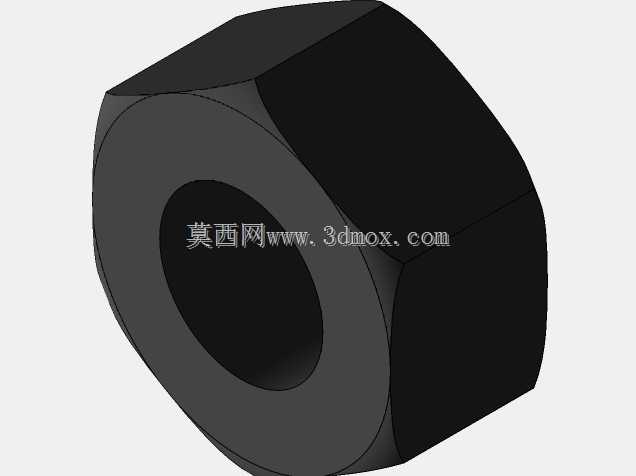

从结构设计来看，这款轮组采用了实心橡胶胎体与分体式轮毂的组合方案，没有充气轮胎的爆胎、漏气风险，日常使用过程中免维护，不需要定期检查胎压，非常适合无人值守的移动设备或者使用频次较高的工业场景。胎面设计了多道纵向排水沟槽，在潮湿地面行走时可以快速排开胎面与地面之间的水膜，提升湿滑地面的抓地力，避免轮组打滑空转；胎体橡胶的硬度控制在邵氏65-70度区间，既保证了足够的承重能力，又能过滤掉地面传递的小幅振动，减少移动过程中设备上部的震动冲击，保护设备上搭载的精密元器件。轮毂部分采用了辐条式结构，相比实心轮毂在保证结构强度的前提下大幅降低了自身重量，旋转惯量更小，推动或者驱动轮组转动时需要的初始力矩更低，不管是人力推动还是电机驱动，都能降低动力损耗。轮毂中心的安装位集成了标准的轴承安装腔与锁紧螺母结构，安装轴穿过轮毂中心后，通过端部的六角螺母锁紧即可完成轮组的轴向固定，不需要额外设计复杂的轴向限位结构，降低了配套安装支架的设计难度。

做这类轮组建模的时候，首先要确认核心安装边界尺寸：轮体总直径200mm，胎面宽度50mm，轮毂中心安装孔的直径需要匹配常用的12mm/16mm标准安装轴，轮毂外侧的锁紧螺母外切圆直径不能超过轮毂中心凸台的外径，避免安装时螺母与轮辐发生干涉。胎面的沟槽深度控制在3mm左右，过深会降低胎体的整体强度，过浅则起不到排水排屑的作用；轮辐的厚度根据承重需求做了等强度优化，靠近轮毂中心的位置厚度更大，向轮缘方向逐渐过渡变薄，在满足150kg单轮承重要求的前提下，尽可能减少材料用量。建模过程中胎体部分做了管状特征的填充处理，胎体内部与轮毂配合的位置设计了环形定位凸台，装配时橡胶胎体可以直接卡入轮毂外缘的定位槽内，不需要额外粘接就能保证胎体与轮毂之间不会发生相对转动，长期使用也不会出现胎体脱圈的问题。

实际选型使用时需要注意，这类轮组的适用行走速度不超过5km/h，适合低速移动的设备场景，如果是高速行走的设备则需要选择带更高精度轴承、做过动平衡校正的专用轮组。安装时要保证两侧安装支架的同轴度，避免轮组转动时出现偏磨，缩短胎体使用寿命；如果用于有金属切屑的机加工车间场景，可以在轮组外侧加装挡屑盖板，避免切屑卡入胎面沟槽或者轴承位置，影响轮组转动顺畅度。
