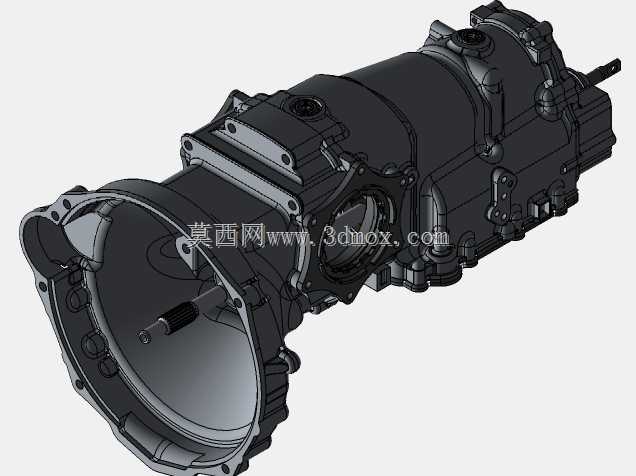

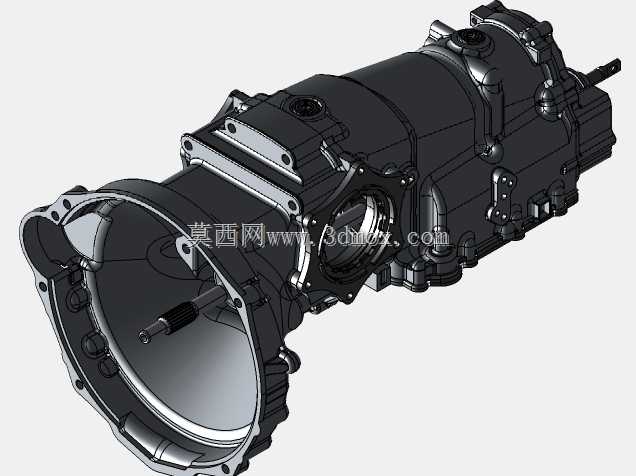

ZAZ968车型手动变速器壳体总成结构

　　这套模型还原的是前置前驱布局车型配套的横置手动变速器壳体总成，日常主要适配小排量乘用车型的动力传递场景，在整车动力总成中承担扭矩转换、转速匹配、动力通断的核心作用，直接对接发动机飞轮端输出的动力，经过内部不同齿数比的齿轮组啮合后，将适配行驶工况的扭矩传递至驱动半轴，最终带动车轮实现车辆的起步、加速、巡航与倒车动作。从结构设计逻辑来看，整个壳体采用分段式压铸铝合金结构，分为前壳、中壳与后延伸段三个主要部分，前壳端的大尺寸法兰面直接对接发动机缸体的安装端面，法兰面上的定位销孔与螺栓过孔严格按照动力总成安装边界设计，保证与发动机对接时的同轴度，避免输入轴长期受径向力出现早期磨损。壳体内部预留了输入轴、输出轴、倒档轴的轴承安装座孔，

　　座孔的同轴度公差直接决定了轴系运转的平顺性，设计时针对不同档位齿轮的布置位置，在壳体对应位置预留了拨叉轴的滑动通道，同时在壳体下部设置了储油腔结构，依靠齿轮运转时的飞溅润滑实现所有啮合齿面与轴承的润滑，无需额外设置强制润滑油路，适配小排量车型低成本、高可靠性的设计需求。从安装边界来看，前壳法兰的止口尺寸完全匹配对应发动机的飞轮壳定位尺寸，输入轴的花键规格与离合器从动盘花键套完全适配，壳体侧面预留了换挡机构的安装接口，可直接连接外部换挡拉杆与选档拉索，壳体上部设置了通气塞安装孔，避免长时间高负荷运转时壳体内油温升高、压力过大导致油封渗漏，下部预留了放油螺塞孔，方便定期更换齿轮油时排空旧油。壳体外部的加强筋布置遵循载荷传递路径设计，

　　在轴承座对应的外部区域设置了放射状加强筋，既可以提升壳体的整体刚度，避免轴系受大扭矩时壳体变形导致齿轮啮合偏载，又能在压铸生产时减少壁厚不均带来的缩孔缺陷，同时加强筋形成的凹凸结构还能增大壳体的散热面积，帮助齿轮油在运转过程中向外散发热量，控制变速器的工作温度在合理区间。这套结构在设计时充分考虑了整车布置的空间限制，整个壳体的外轮廓完全避开了前舱内的转向拉杆、悬架摆臂、冷却管路等周边部件的运动包络，不会出现装车后运动干涉的问题，壳体上的悬置安装点位置经过重心匹配，保证动力总成安装后的振动解耦效果，降低怠速与行驶过程中的振动传递至车厢内部。针对日常维修场景，壳体上的各个轴承安装位都预留了拆卸工艺缺口，方便维修时使用拉马取出磨损的轴承，

　　不需要破坏性拆解壳体，拨叉轴的安装孔采用贯通式设计，装配时可以从一端直接穿入拨叉与轴组件，提升装配效率。倒档轴的布置位置避开了前进档齿轮组的运动路径，挂入倒档时通过倒档惰轮改变输出轴的旋转方向，实现车辆倒车动作，惰轮的安装位置在壳体上单独设置了定位销，保证惰轮啮合间隙符合设计要求，避免倒档打齿。整个壳体的壁厚设计遵循等强度原则，在受力较大的轴承座、法兰连接区域适当增加壁厚，在不受力的非安装区域适当减薄，在保证整体刚度满足最大传递扭矩要求的前提下，尽可能降低壳体的整体重量，符合乘用车轻量化的设计方向。
