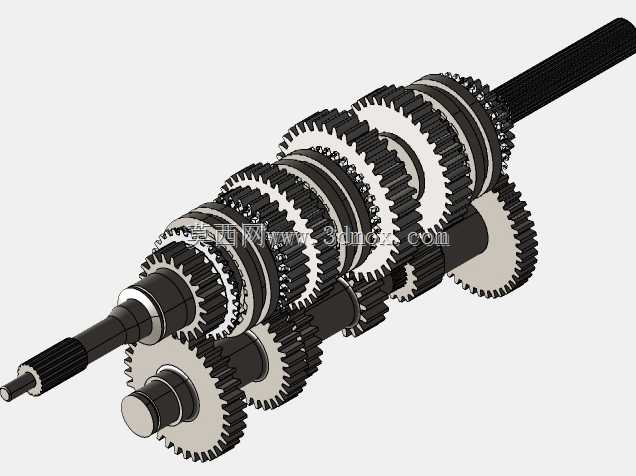

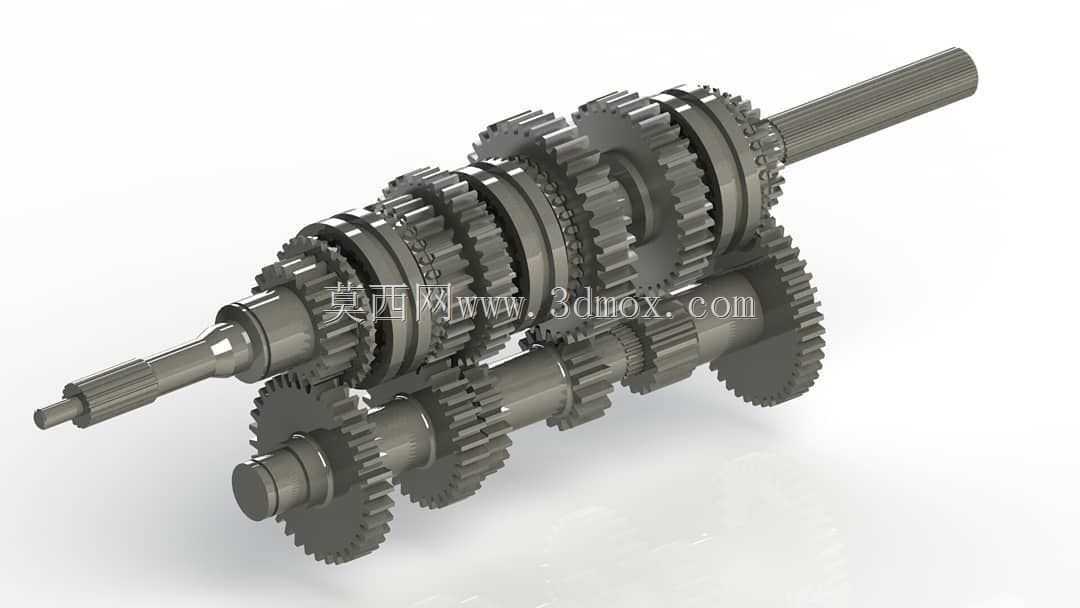

CA6140车床配套五速手动变速传动结构

项目分类:变速器 发布时间:2024-02-04 ID:733971
  • CA6140车床配套五速手动变速传动结构
  • CA6140车床配套五速手动变速传动结构

  这套手动变速传动结构主要适配普通卧式车床的主轴传动链路,在金属切削加工场景中承担核心的转速切换功能,车床加工不同材质、不同直径的工件时,需要根据切削参数匹配对应的主轴转速,这套结构通过不同齿数齿轮的啮合切换,实现五组前进挡位加一组倒挡的传动比输出,覆盖从低速大扭矩重切削到高速精车的全工况转速需求。整套结构采用平行轴式齿轮布置,输入轴与输出轴保持固定中心距,所有换挡齿轮通过花键与轴体连接,换挡时通过拨叉推动同步器或者滑动齿轮,实现不同齿数齿轮副的啮合切换,相比行星齿轮变速结构,这种定轴式布置加工难度更低,装配调整更便捷,非常适合机床这类固定安装、换挡频次适中的工业设备使用。从结构细节来看,各挡位齿轮的齿数经过精确匹配,一挡传动比2.

  44,适合大直径工件的粗车加工,此时主轴输出扭矩最大,能够承受较大的背向力与进给力,避免闷车打齿;二挡传动比1.48,适配中等直径工件的半精车工序,兼顾扭矩与转速;三挡传动比0.97为直接挡,输入输出转速基本一致,传动效率最高,适合常规工件的连续切削;四挡传动比0.56、五挡传动比0.54为高速挡,适合有色金属、小直径工件的精车加工,能够获得更高的表面加工质量;倒挡传动比2.22,主要用于螺纹加工退刀、特殊反车切削工序,满足车床的反向传动需求。设计过程中充分考虑了安装边界与轴系刚度,输入轴采用渐开线花键结构,能够与车床离合器输出端直接对接,输出轴通过轴承支撑在变速箱箱体的镗孔内,各齿轮的轴向定位通过轴肩、卡环与隔套实现,

  保证换挡时齿轮的啮合长度符合设计要求,避免出现脱挡、打齿的故障。齿轮均采用渐开线圆柱直齿设计,加工时可以采用滚齿、插齿工艺,精度等级满足7级精度要求,齿面经过高频淬火处理,硬度达到HRC45-50,能够承受长期交变载荷下的接触疲劳与弯曲疲劳,延长使用寿命。轴系上的轴承选型兼顾径向承载与少量轴向承载,适配齿轮啮合时产生的径向分力,同时预留了润滑通道,变速箱内采用飞溅润滑方式,齿轮转动时带起的润滑油能够覆盖所有啮合面与轴承位置,减少运转过程中的磨损。整套结构的轴向尺寸与径向尺寸经过严格校核,能够直接装入CA6140车床的原有变速箱腔体,不需要对箱体进行额外加工,替换原有磨损的变速组件时,只需要按照装配标记依次装入轴、齿轮、隔套、

  轴承即可,装配过程中需要调整各齿轮的轴向间隙,保证滑动齿轮换挡时能够顺利滑入啮合位置,无卡滞现象。实际使用过程中,换挡操作需要在主轴停转或者转速差较小的状态下进行,避免高速下换挡打齿,日常维护只需要定期更换变速箱内的齿轮油,检查拨叉的磨损情况即可,整体维护成本较低,能够满足车床长期连续加工的使用需求。这套结构的建模过程完全按照实际加工尺寸进行,各齿轮的模数、压力角、齿宽参数都经过校验,轴上的花键尺寸、退刀槽、卡环槽位置都与实际零件一致,能够直接用于装配干涉检查、维修拆装培训、传动运动仿真等场景,帮助结构设计人员熟悉机床变速机构的传动原理,也可以作为机床维修时的零件测绘参考,核对各易损件的尺寸参数。
