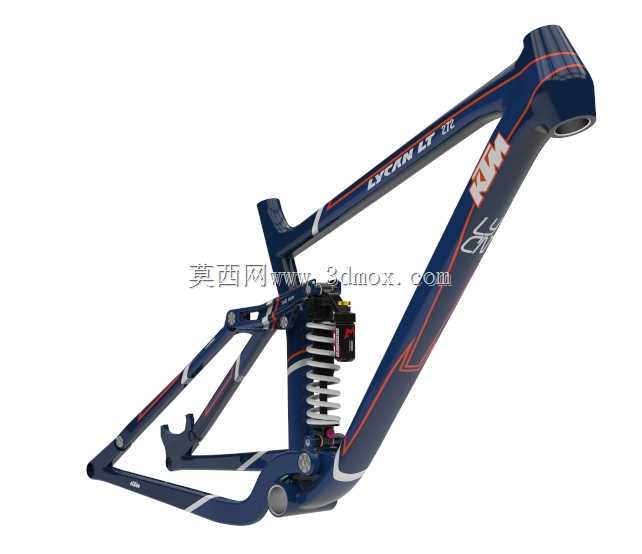

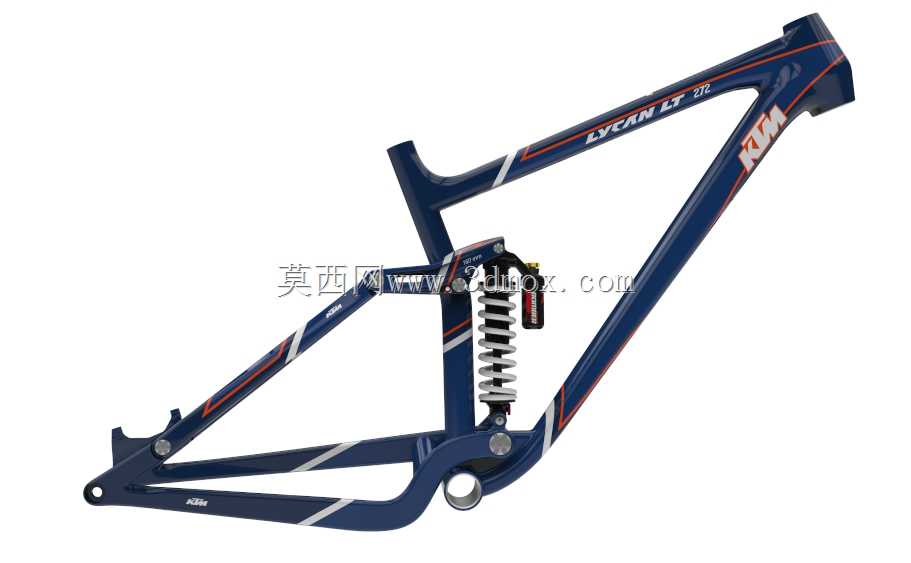

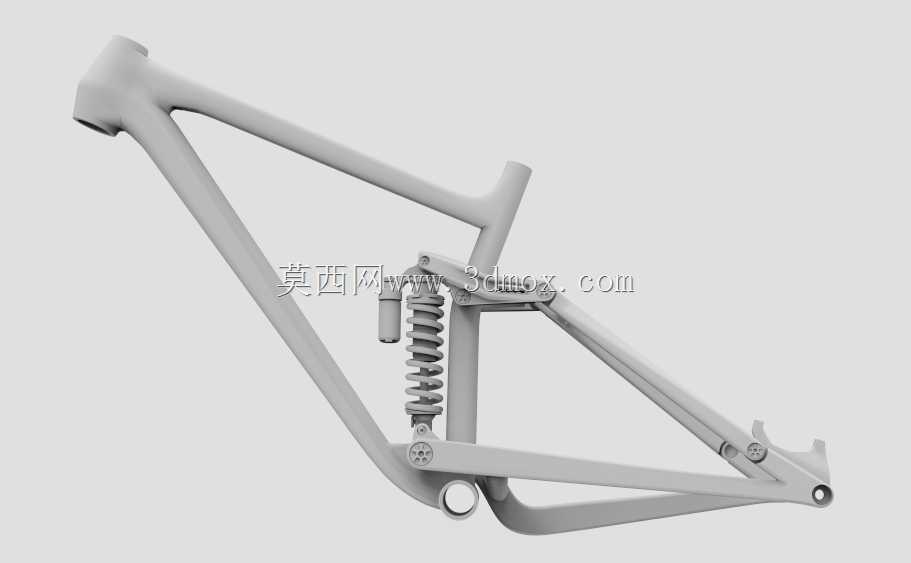

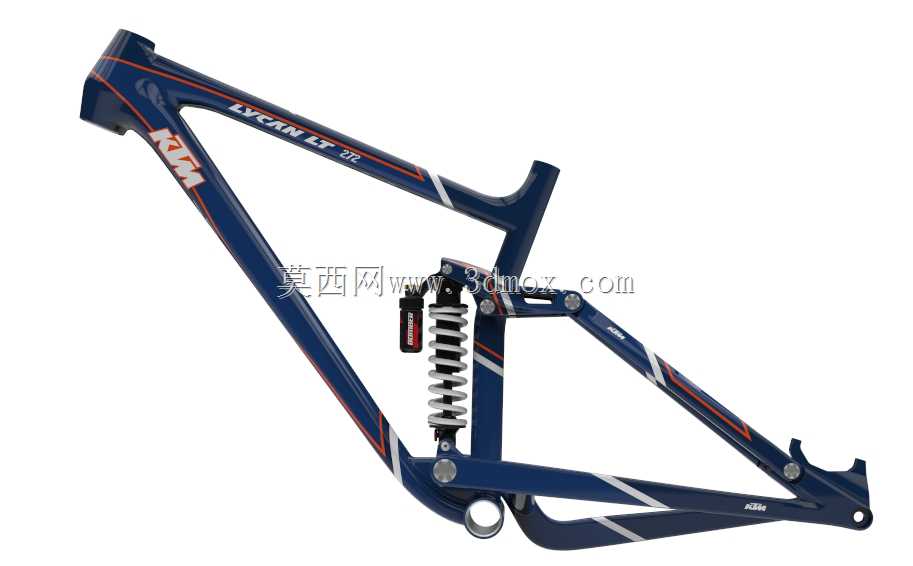

KTM山地自行车全避震车架结构设计

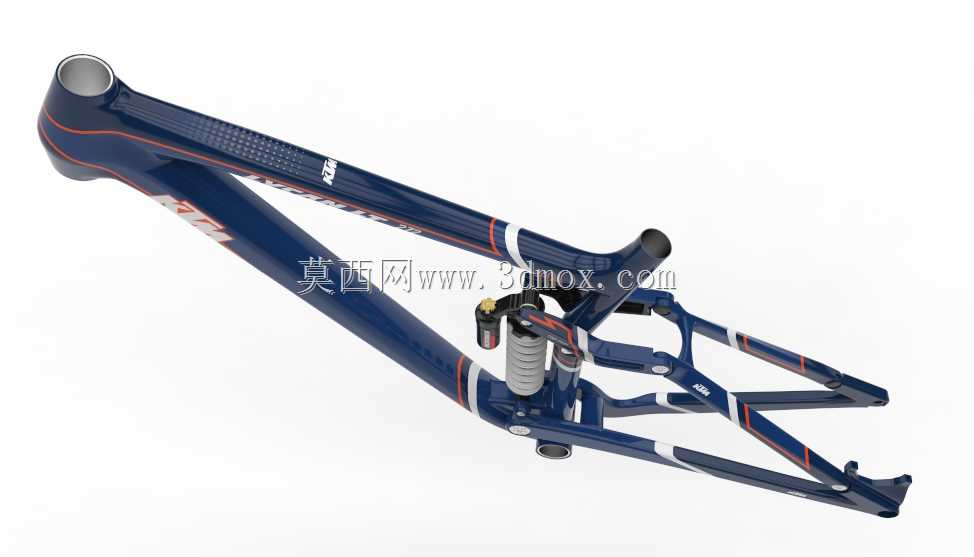

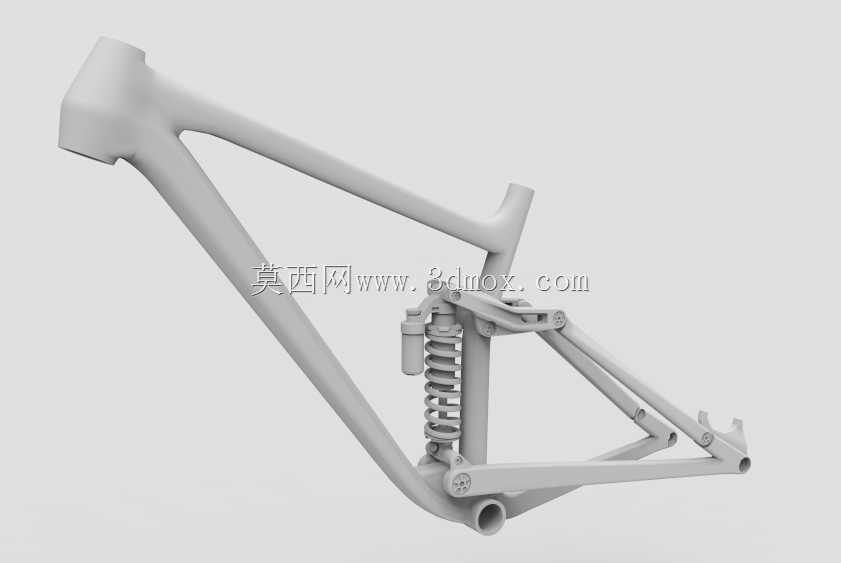

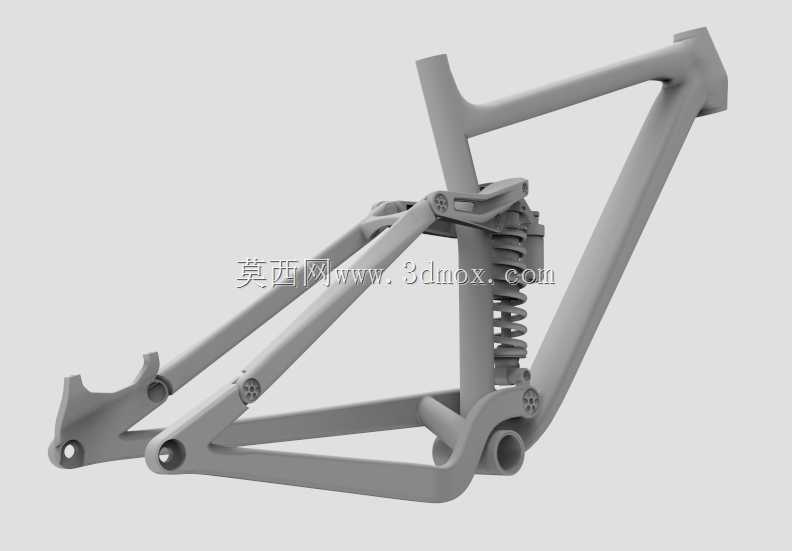

　　这款全避震山地车架的结构设计，核心围绕林道穿越、重度越野场景的载荷需求展开，后三角采用多连杆铰接布局，配合中置螺旋弹簧阻尼器，可在骑行过程中吸收轮组传递的大行程冲击，避免硬尾车架在颠簸路段出现的后轮弹跳、抓地力流失问题。从结构受力逻辑来看，主上管采用变径椭圆截面设计，从头管位置向后逐步收窄至座管衔接处，既保证了头管位置应对转向、前轮冲击的刚性需求，也通过截面渐变优化了整体重量分布，避免等径管材带来的冗余重量。后下叉与后上叉的铰接点位经过多轮迭代，转点位置设置在中轴上方偏后区域，可在避震压缩过程中抵消部分踩踏带来的避震器泄力问题，兼顾爬坡踩踏效率与下坡冲击吸收能力。安装边界层面，头管采用标准锥管规格，可兼容主流山地车前叉的舵管尺寸，

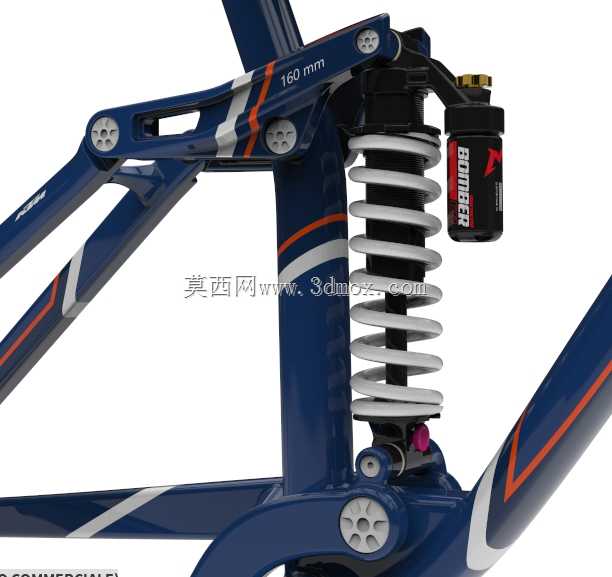

　　无需额外转换配件；中轴位置预留压入式安装位，适配常见的山地车曲柄组安装公差，五通位置做了加厚补强处理，应对大力踩踏时的横向扭力载荷。后叉端采用开式快拆兼容桶轴的接口设计，可适配不同规格的后轮组安装，后叉开档尺寸符合主流山地车轮组的安装标准，碟刹安装座采用国际通用的直装规格，可直接安装主流规格的油压碟刹卡钳，无需额外转接座。避震器安装位采用双螺栓铰接固定，上下安装点的间距、螺栓孔径均匹配市售主流后胆规格，后期维护更换配件无需对车架进行二次加工。座管位置采用标准口径设计，兼容普通座管与升降座管的安装，走线孔位预留了变速线管、刹车油管的内置走线路径，可实现全内走线布局，减少线管外露带来的剐蹭风险，同时降低线管在泥泞环境下的进污概率。

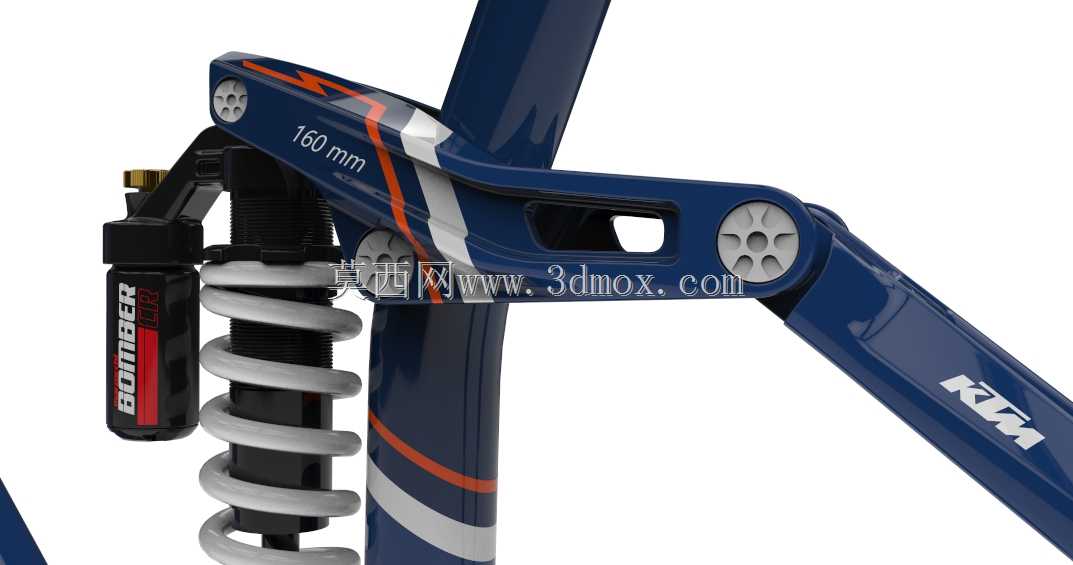

　　从结构强度设计来看，所有管材衔接的焊缝位置均做了圆弧过渡处理，避免应力集中导致的车架疲劳断裂，后三角的连杆转轴位置均预留了轴承安装位，采用滚动轴承替代衬套结构，可大幅降低铰接位置的转动阻力，同时提升长期使用下的耐磨性能，减少维护频次。车架的后避震行程设定覆盖林道到全山地骑行的需求范围，在压缩到极限位置时，后轮胎与车架、避震器之间仍保留足够的安全间隙，不会出现轮胎蹭架、部件干涉的问题。设计过程中针对不同骑行姿态下的受力情况做了多工况仿真验证，包括正面冲击、侧向跳跃落地、大力踩踏、转向侧倾等常见越野场景，确保各点位的应力分布在材料许用范围内，同时通过管材壁厚的差异化设计，在高受力区域增加壁厚提升强度，低受力区域减薄壁厚控制整体重量，

　　实现刚性、强度与重量的平衡。车架的几何设定兼顾了爬坡时的重心分布与下坡时的操控稳定性，头管角度、座管角度、后叉长度、Reach值等参数均经过骑行姿态验证，可适配不同身高的骑行者调整合适的骑行姿势，在复杂越野路况下保持灵活的操控性与足够的稳定性。
