雅马哈SR500复古摩托车结构三维设计

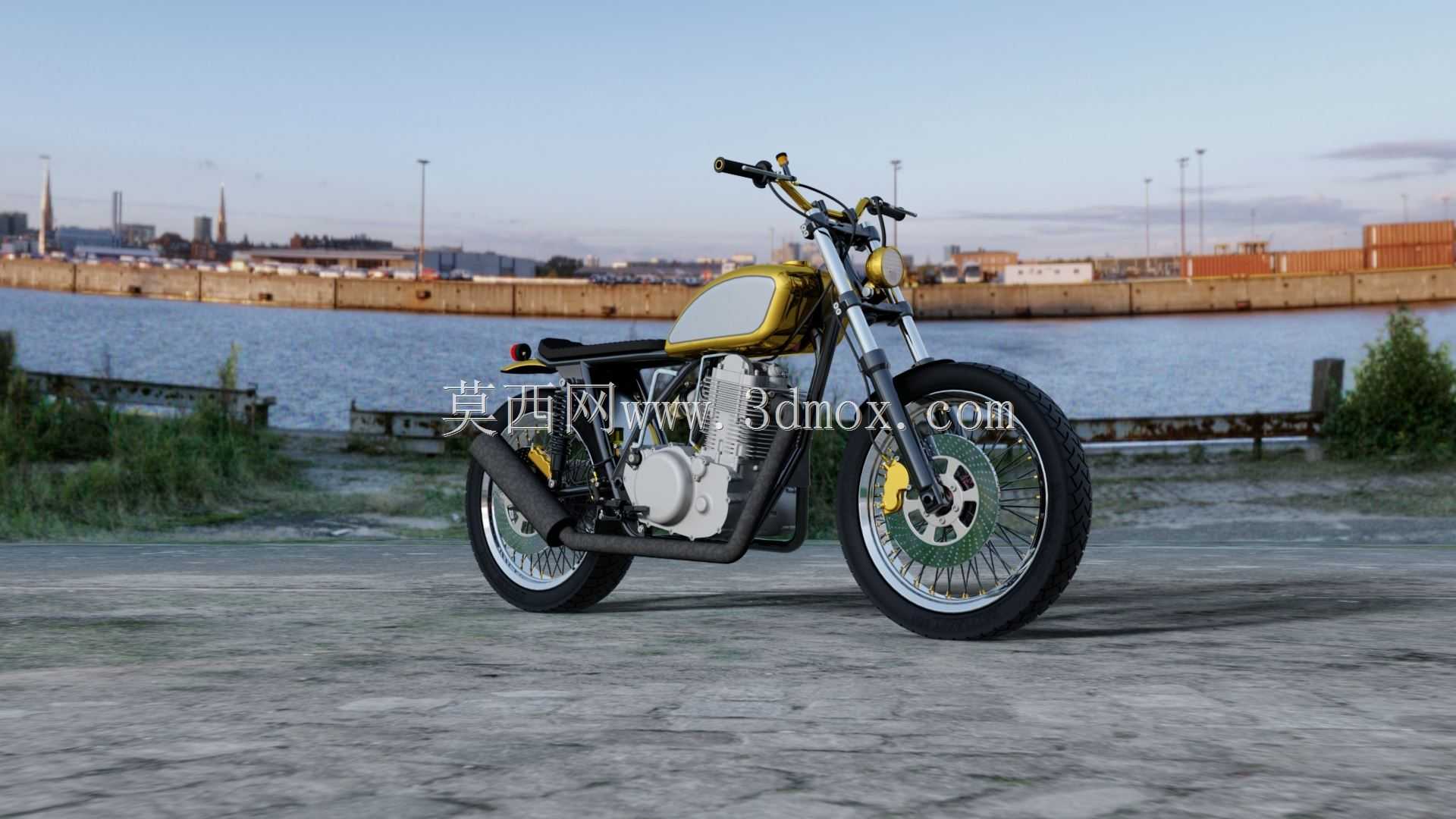

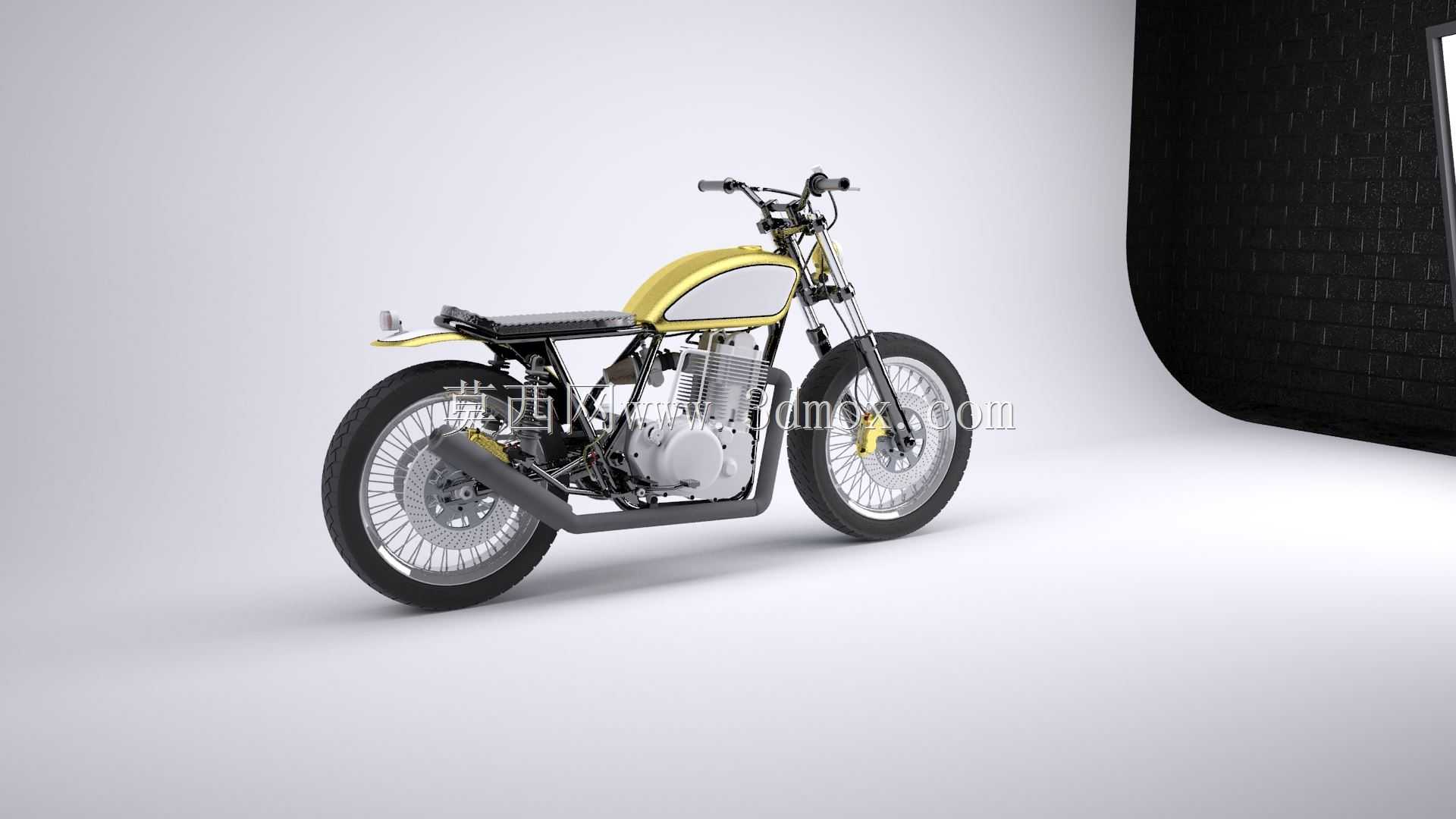

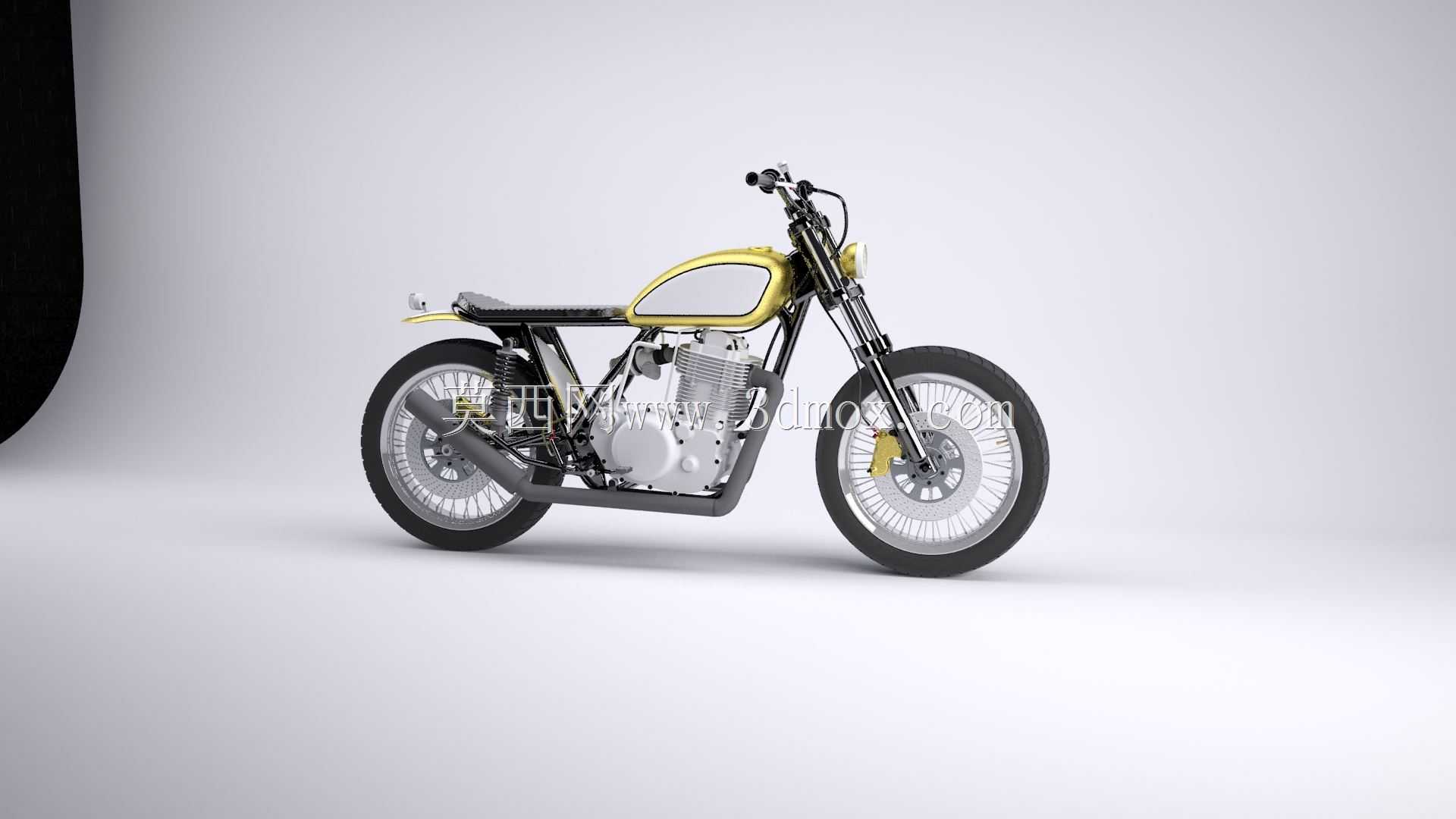

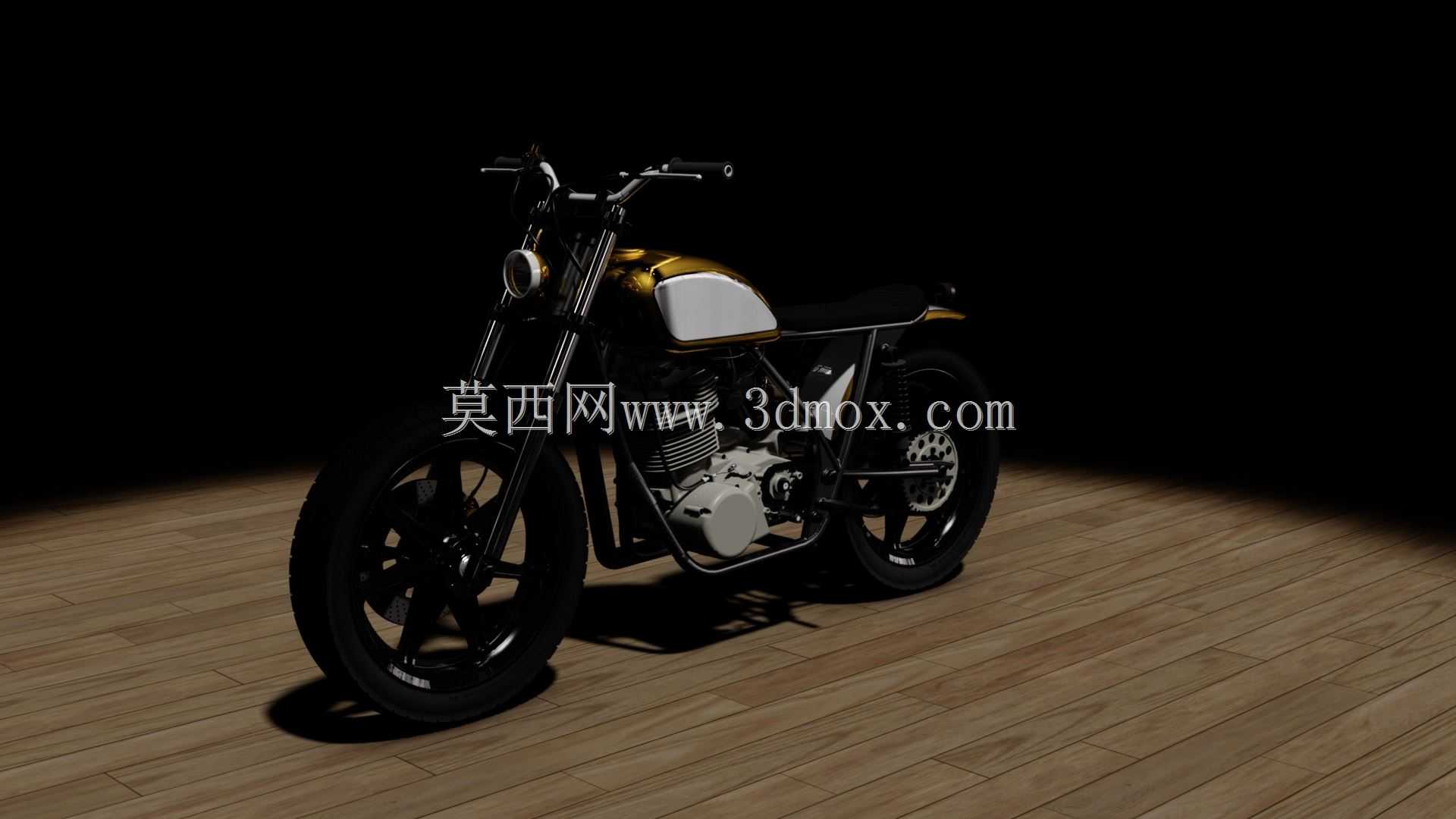

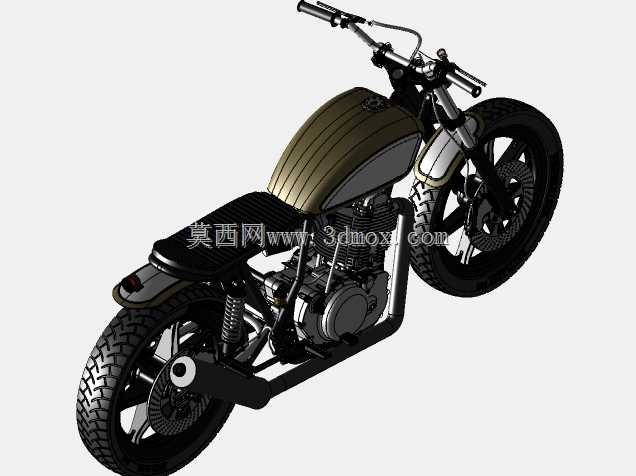

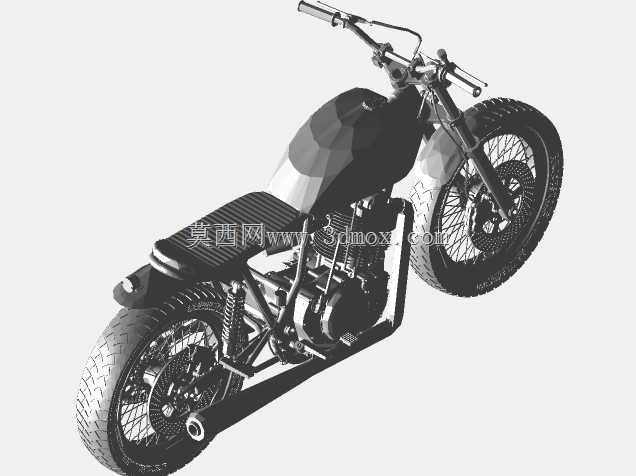

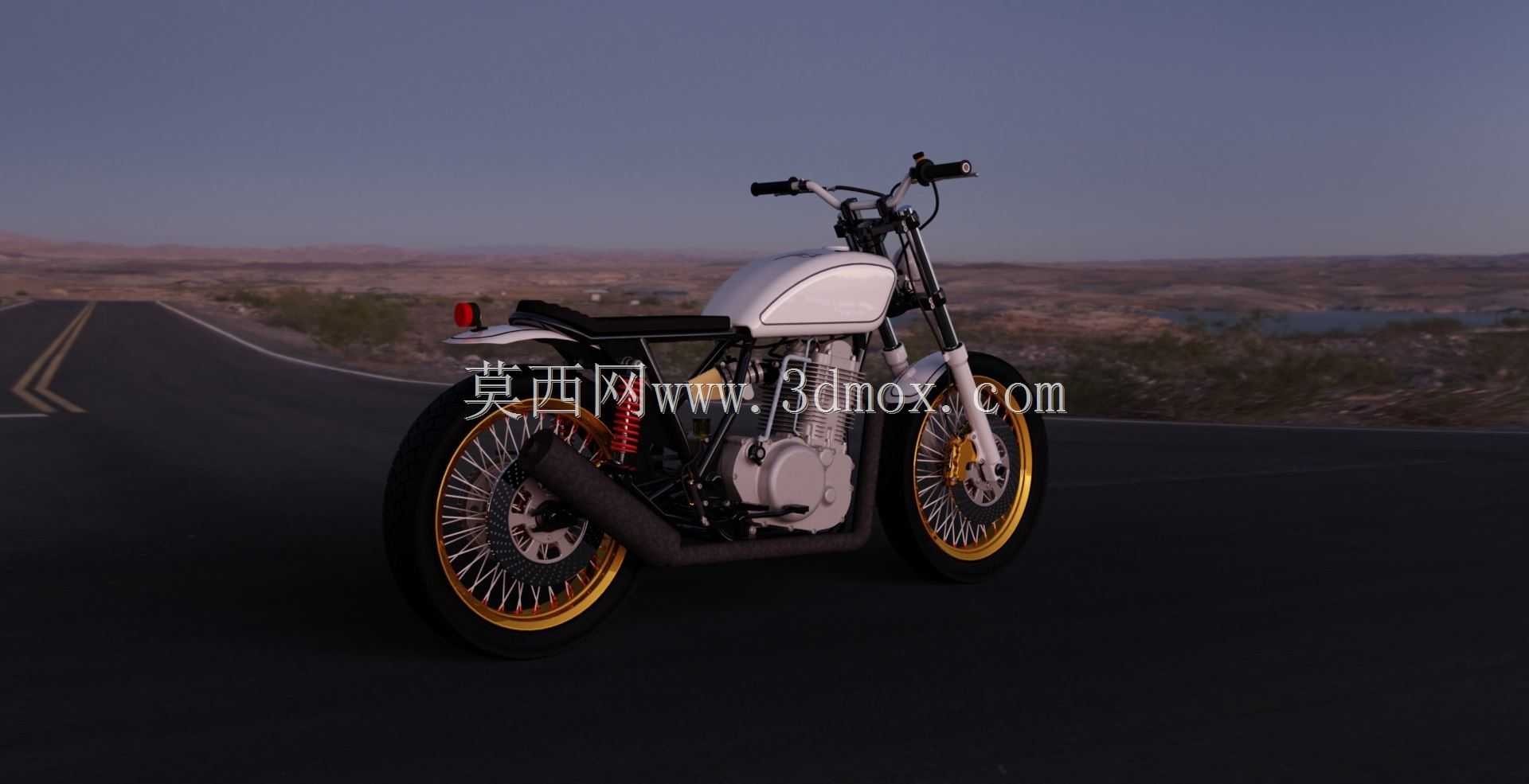

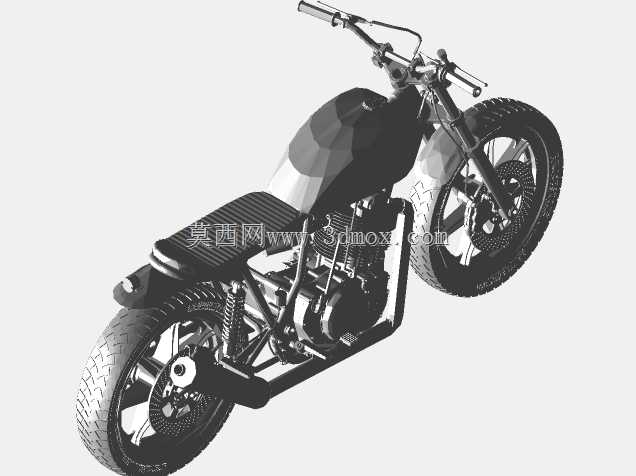

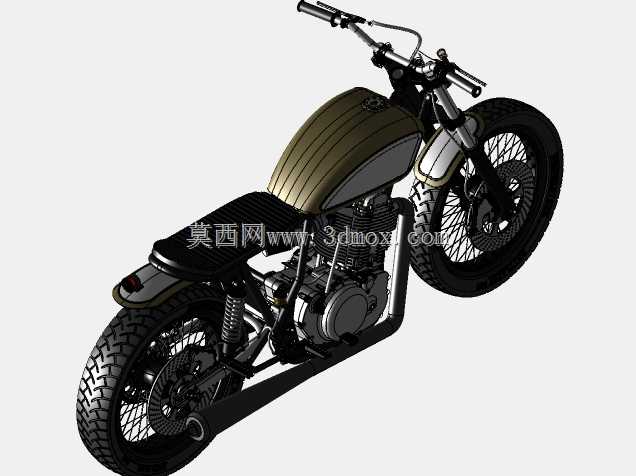

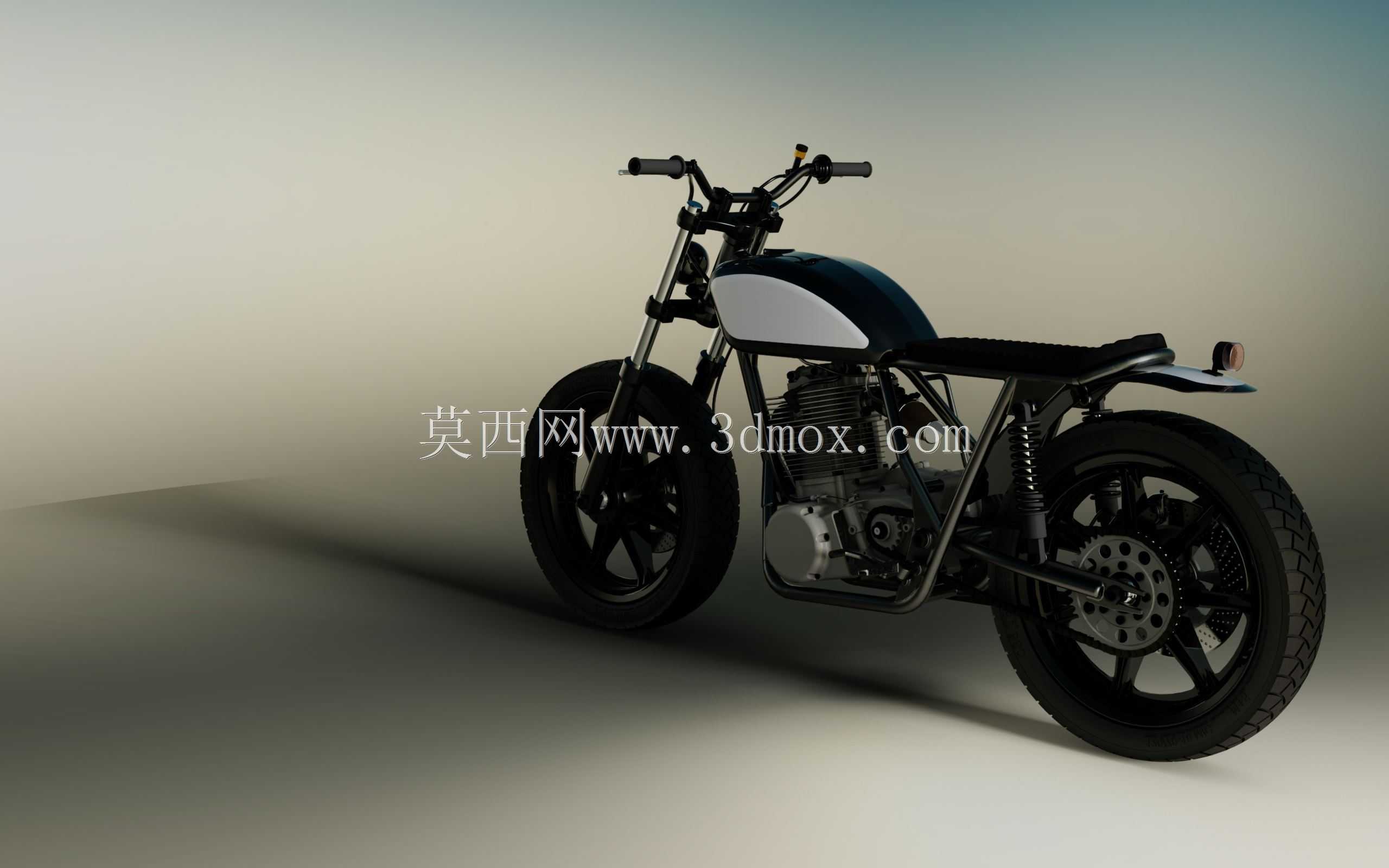

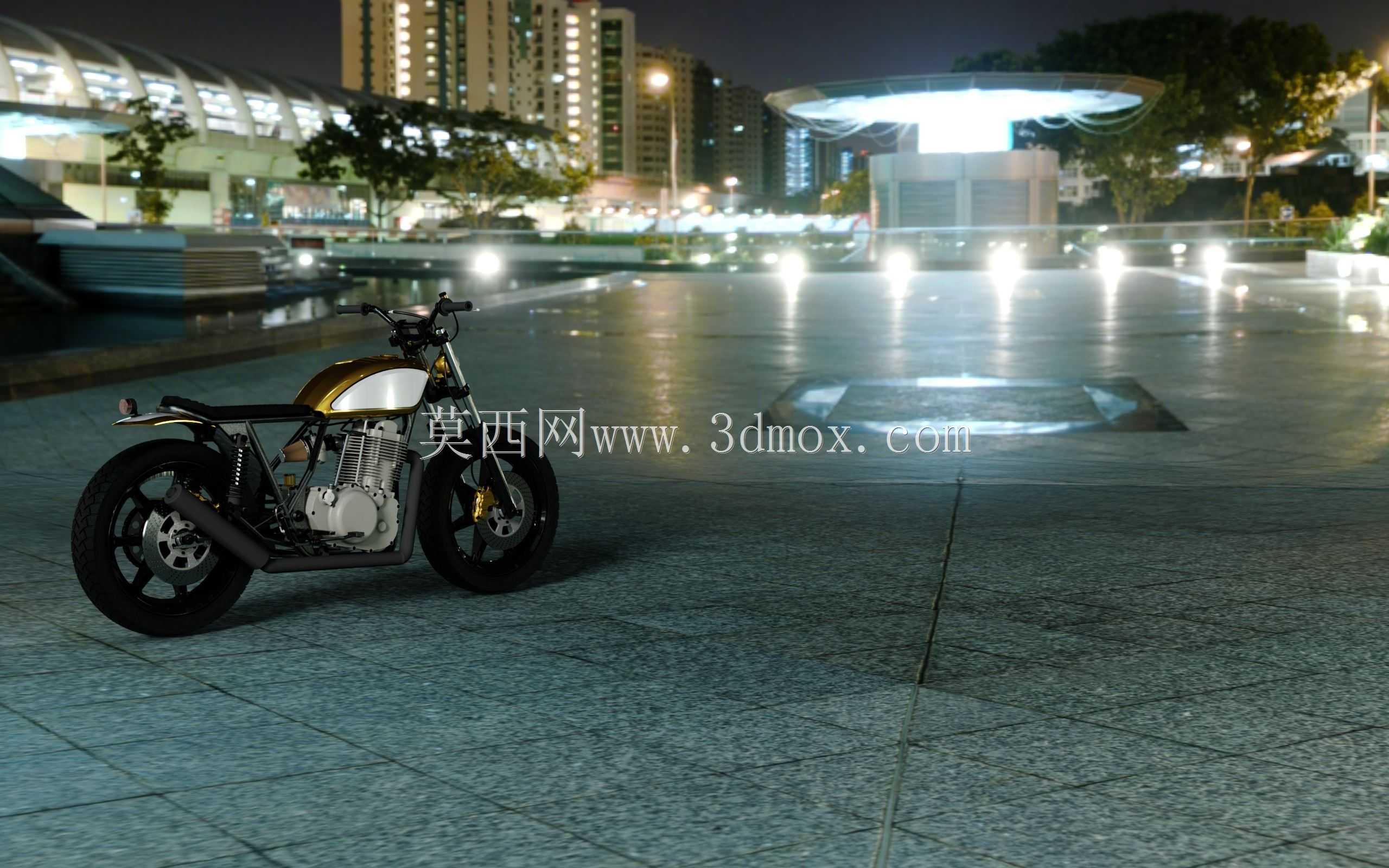

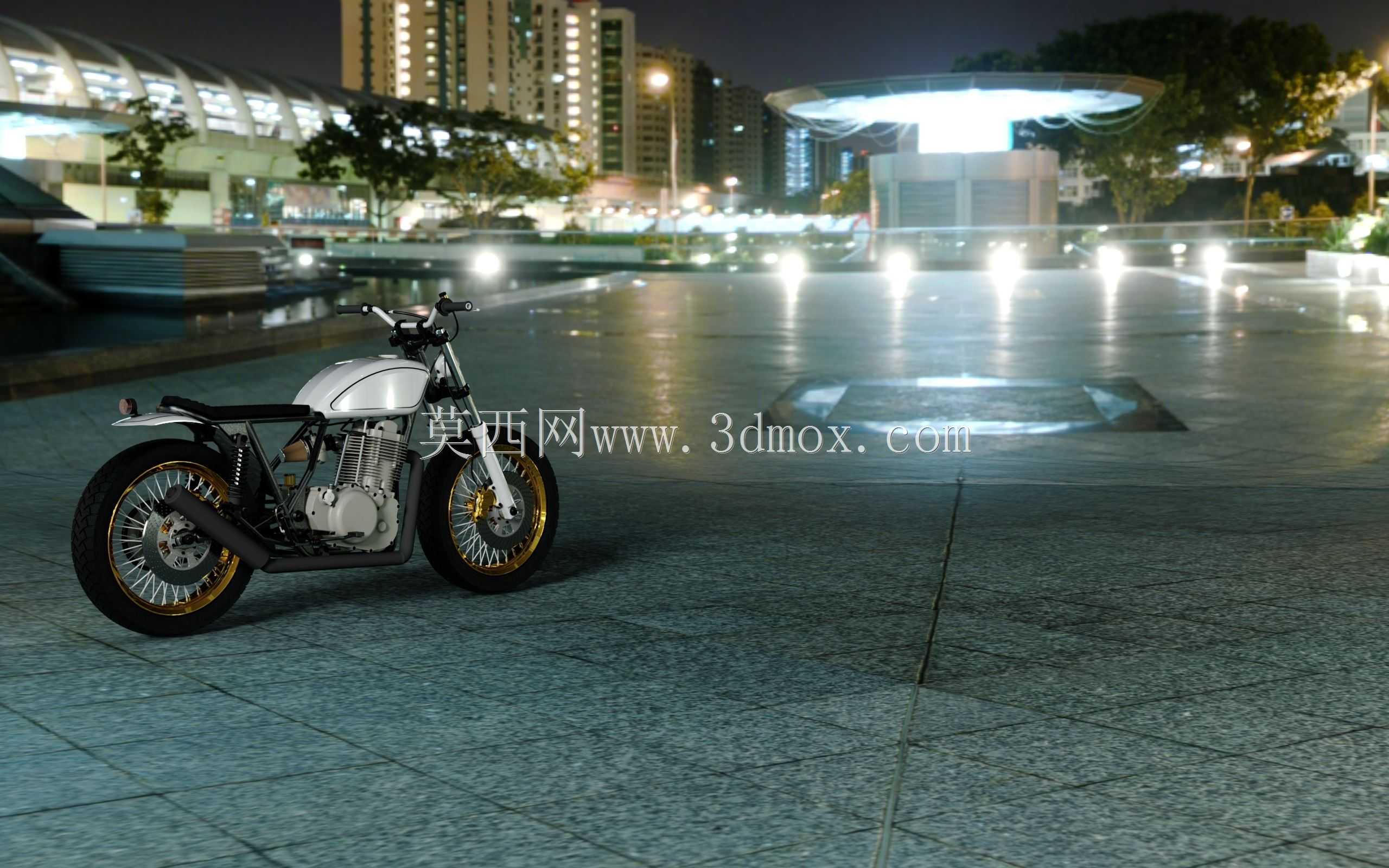

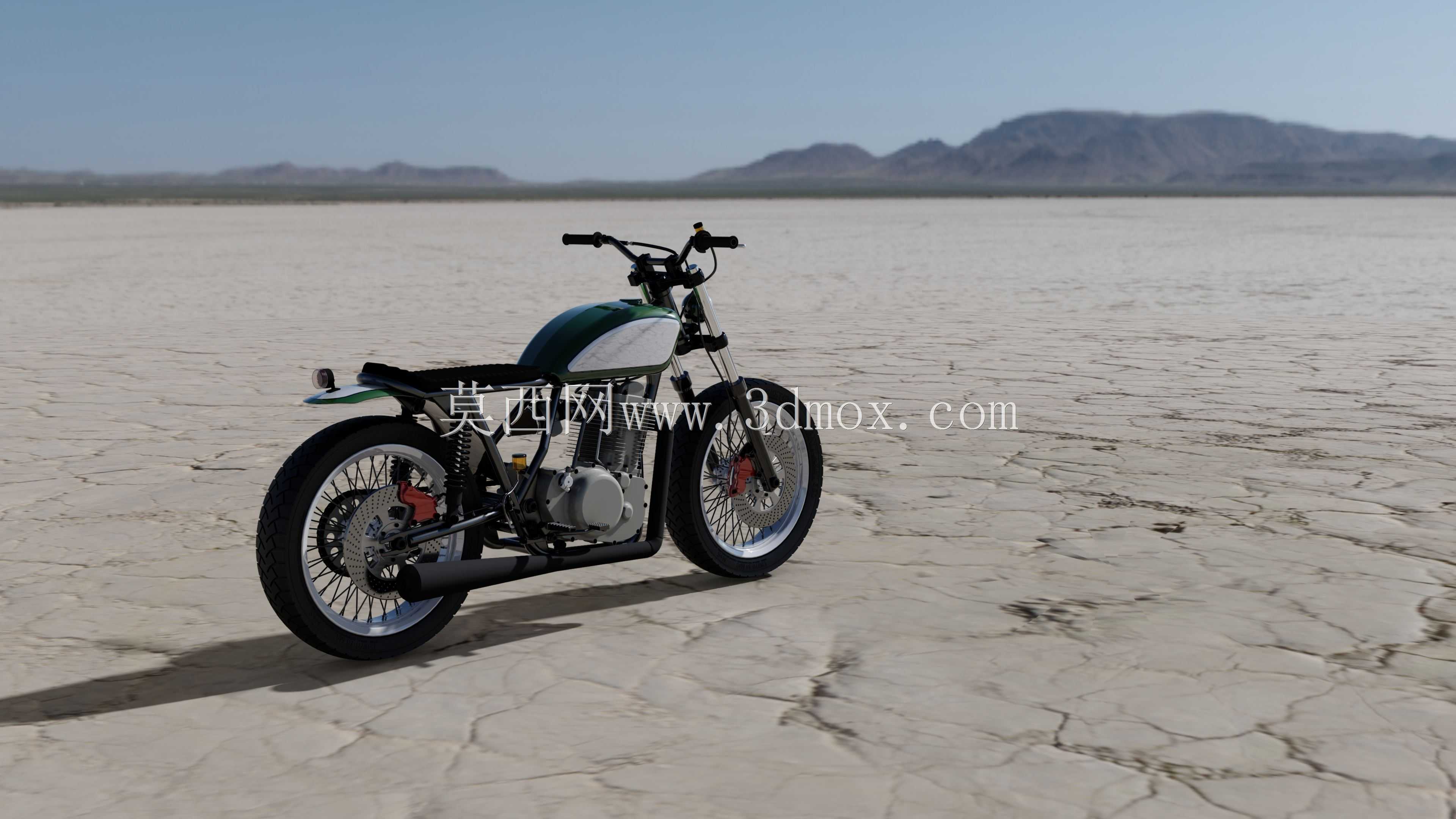

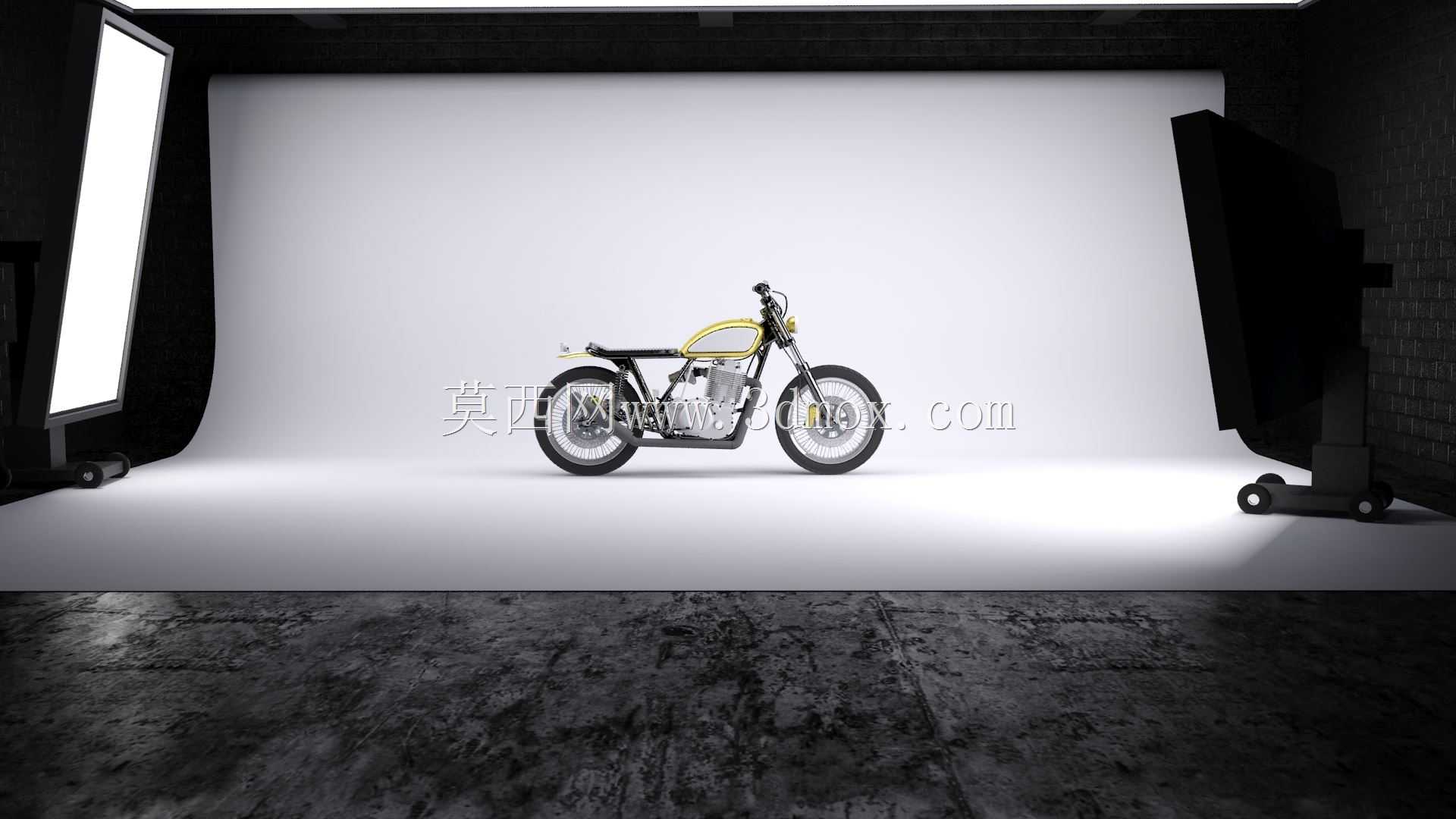

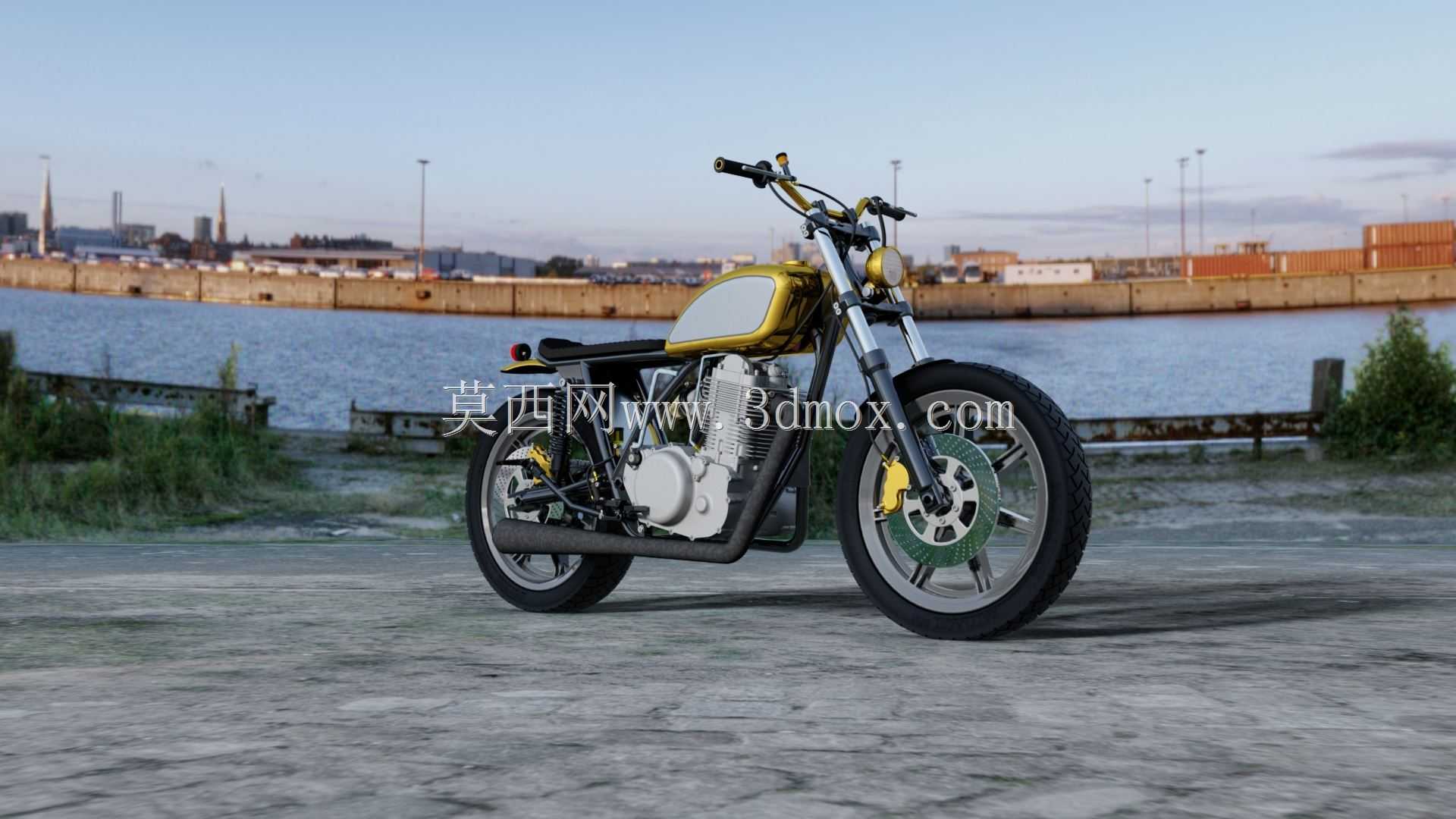

　　该模型还原的是雅马哈SR500风格复古单缸机车的完整机械结构，建模过程中优先梳理了机车各系统的装配逻辑，先从动力核心的单缸发动机模块开始搭建，再依次匹配变速传动、行走、操控、外观覆盖件的安装边界，确保各部件在装配状态下无干涉，符合实车的空间布局逻辑。从实际应用场景来看，这类复古机车的三维结构模型可用于机车改装方案验证、维修教学演示、零部件逆向开发参考，也能作为机车文化周边设计的结构基准，帮助从业者快速理解单缸复古机车的动力传递路径与部件排布逻辑。

　　动力部分的建模重点还原了单缸发动机的外部结构布局与变速系统的齿轮排布逻辑，虽然未复刻原厂发动机的全部内部精密结构，但完整保留了发动机与车架的安装点位、缸体散热鳍片的排布比例、离合与换挡机构的外部连接接口，能够满足结构展示、改装件适配的尺寸参考需求。建模时特意核对了单缸立式发动机的安装倾角，确保发动机输出轴与变速箱输入轴的同轴度符合实车设计，避免后续装配传动部件时出现角度偏差。变速系统部分还原了常啮合齿轮变速的层级排布，明确了各挡位齿轮的轴向位置与换挡拨叉的运动行程边界，可直观展示动力从发动机输出后，经过主轴、副轴齿轮组变速，最终传递到后轮链轮的完整路径。

　　行走系统部分，前后车轮的建模还原了辐条轮毂与真空胎的配合结构，前叉的倾斜角度、后减震的安装位置都严格参照复古机车的几何设定，保证整车的轴距、前后载荷分配比例符合实车的操控设计逻辑。车架部分采用了经典的钻石型车架结构，明确了发动机吊装点、油箱安装位、座椅固定点、后摇臂连接轴的相对位置，所有安装孔位的同轴度、安装面的平面度都做了约束，确保改装部件时可以直接参照模型上的点位做适配设计。油箱与座椅的外形建模贴合复古机车的简约风格，油箱的弧度、座椅的乘坐高度都与车架的安装边界做了匹配，不会出现外观件与车架、动力部件干涉的问题。

　　从安装边界来看，建模时预留了排气系统的安装接口，发动机前段排气口的法兰尺寸、排气走管的避让空间都做了合理规划，避免排气与发动机缸体、车架下梁出现空间冲突；车把部分预留了仪表、控制开关的安装位，转向柱的转动角度范围也做了限位模拟，可验证车把转动时与油箱、前叉的间隙是否符合安全要求。整车的外形尺寸参照实车比例设定，轴距控制在1400mm级别的常规单缸复古机车范围，座高、车把宽度都符合日常骑行的人机工程设定，各部件的分模线、连接螺栓的点位都做了还原，能够清晰展示机车的装配层级。

　　对于结构设计从业者来说，这个模型可以帮助理解复古机车的模块化设计思路：动力总成作为核心模块被车架固定，行走系统、操控系统、外观件都围绕核心模块做适配安装，各系统之间的连接接口标准化程度高，便于后续的改装与维护。建模过程中对不同部件的材质区分也做了处理，金属结构件、橡胶轮胎、塑料覆盖件、皮质座椅的外观特征都有明确区分，可直接用于结构展示、渲染出图等场景，不需要额外做过多的材质调整。在做机车改装设计时，可以直接在该模型基础上调整油箱造型、更换排气样式、调整车把高度，所有改动都可以实时验证与周边部件的间隙，大幅减少前期设计的验证成本，避免实际改装时出现部件干涉、安装点位不匹配的问题。
