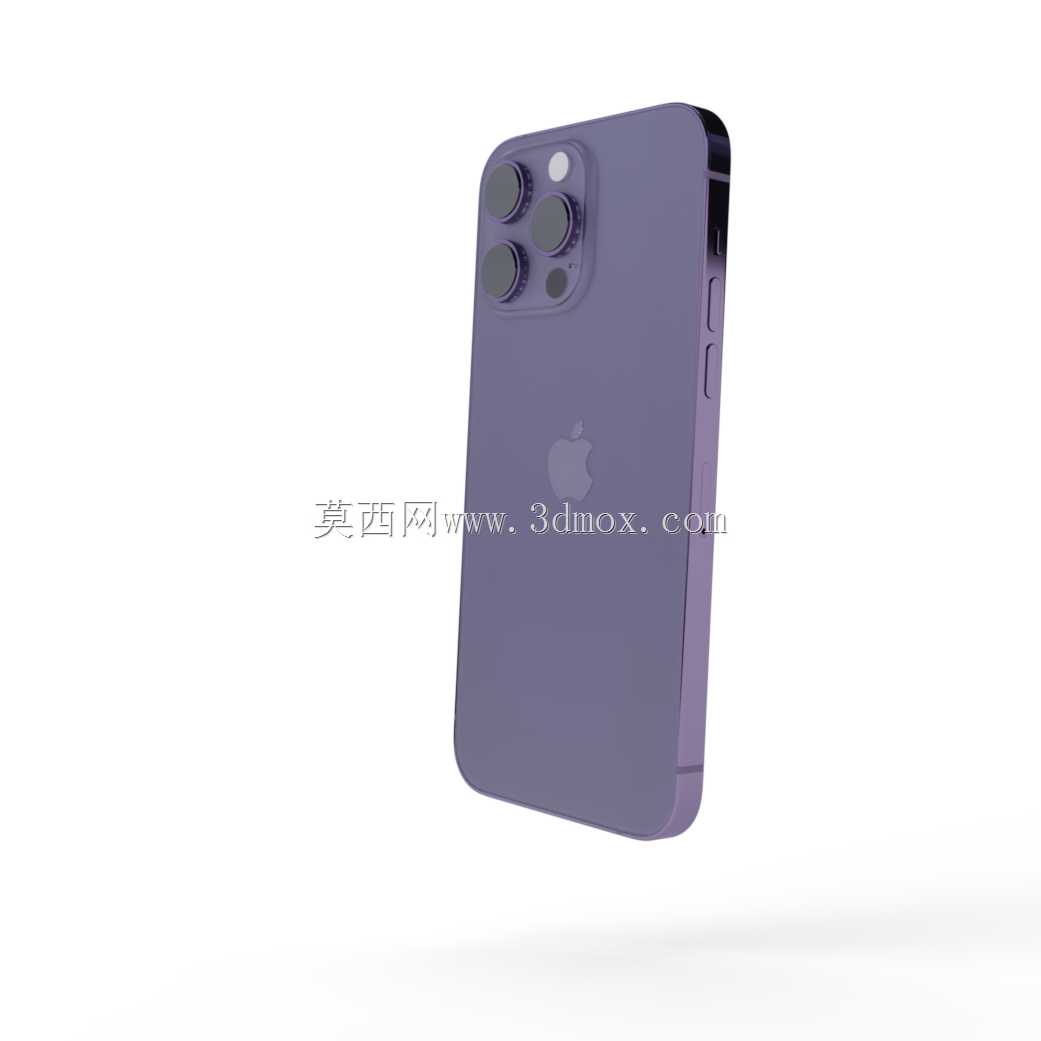

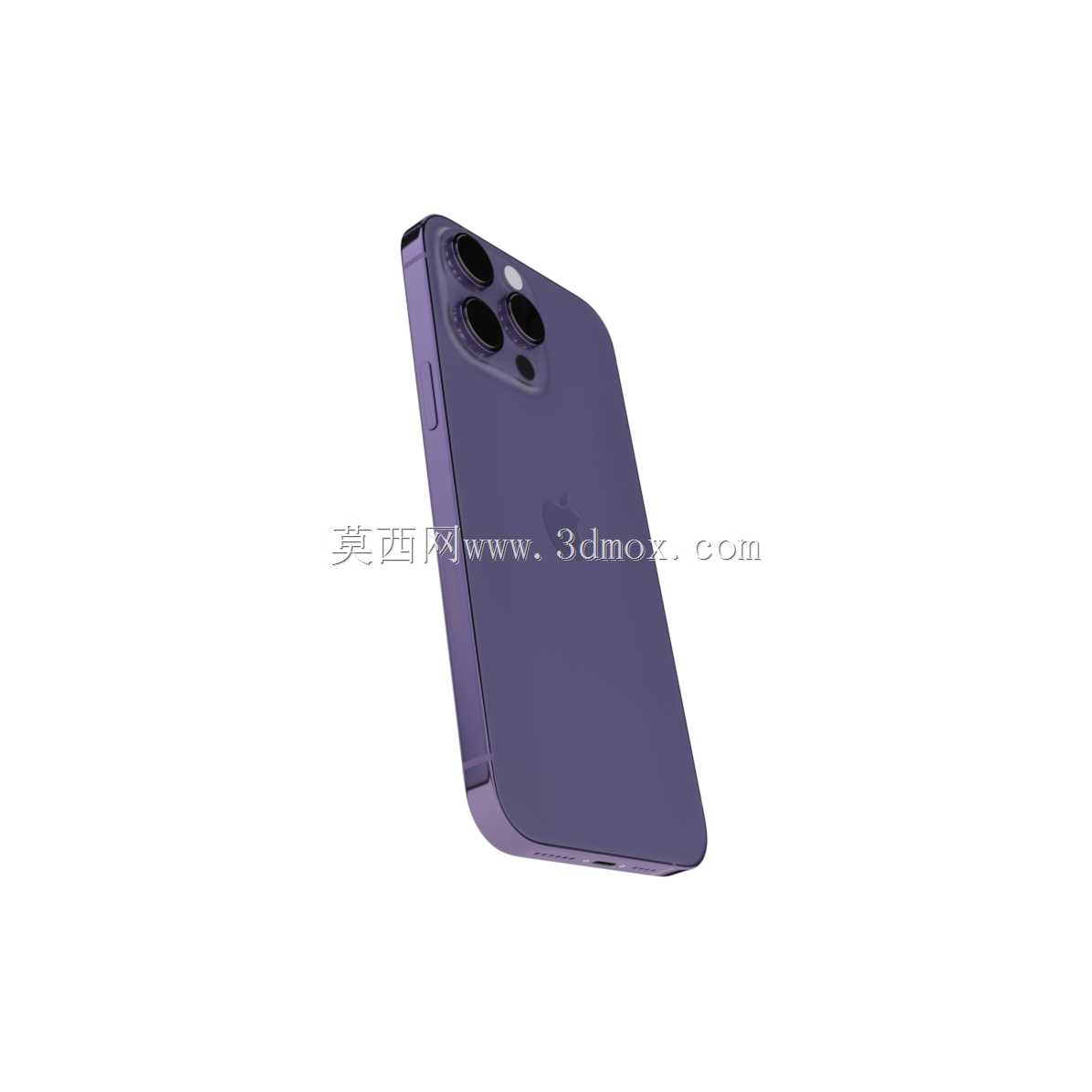

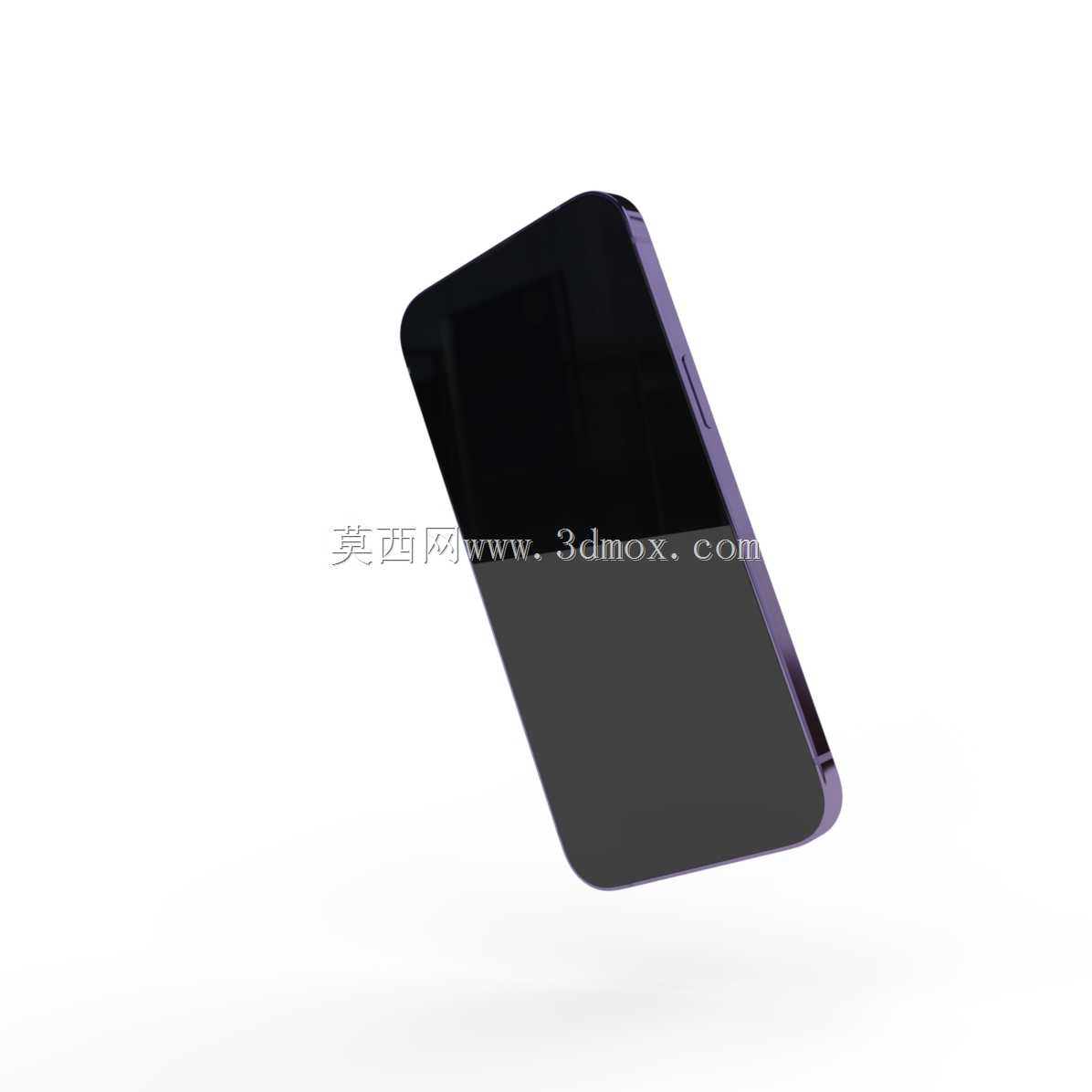

暗紫色iPhone14ProMax外观结构三维数模

　　做消费电子周边结构设计快八年，经手的手机类适配项目数下来也有几十款，这次拿到的iPhone14ProMax外观结构数模，第一时间就对照官方公开的配件设计指南做了边界校核，整体公差控制完全能满足周边配件开模前的结构验证需求。日常做手机壳、磁吸配件、贴膜、外接拓展类产品的结构设计时，最头疼的就是拿到的数模边界不准，要么摄像头模组凸台尺寸偏差导致壳料开孔错位，要么侧边按键位置偏移造成按压手感异常，甚至机身弧度过渡不对，做出来的TPU壳装上去翘边，这些问题在前期数模校核阶段如果没排查出来，开模后改模的成本动辄几万，周期还要拖上一两周。

　　这套数模完整还原了机身的所有外部结构特征，背部的三摄模组凸台做了精准的曲面过渡，闪光灯、LiDAR传感器的开孔位置和深度都和实机测量值偏差控制在0.05mm以内，完全满足配件设计的公差要求。机身侧边的音量键、电源键、静音拨片的凸起高度、按压行程预留空间都做了准确还原，做全包壳的时候可以直接在数模上预留按键的避让间隙，不用再反复拿实机打样调整。底部的扬声器开孔、Lightning接口的深度和宽度、麦克风开孔位置都和实机一致，做底部防尘塞、外接拓展配件的时候可以直接匹配接口尺寸，不用反复校核边界。

　　从建模逻辑来看，这套数模采用了自顶向下的整体建模思路，机身中框和前后玻璃的弧面过渡做了G2连续处理，还原了实机的握持弧度，做壳料设计的时候可以直接提取机身外表面做偏置，预留0.1-0.2mm的装配间隙，就能保证壳料装上去之后贴合不松动。背部的苹果Logo位置做了下沉0.3mm的结构处理，做带Logo开窗的皮质壳或者透明壳的时候，可以直接对应这个下沉深度做Logo区域的凸起，避免Logo位置出现气泡或者贴合不牢的问题。摄像头模组周围的金属边框凸起高度做了精准还原，比镜头玻璃高出0.3mm，做镜头膜或者镜头保护圈的时候，可以直接匹配这个高度做贴合面，保证保护圈不会刮花镜头玻璃，同时也不会出现凸起过高导致平放手机时晃动的问题。

　　在实际的配件开发场景中，这套数模可以覆盖绝大多数周边产品的设计需求：做磁吸无线充配件的时候，可以直接在数模上对应背部磁吸模组的位置，匹配磁吸磁环的安装位置，保证充电时的对位精度和吸附力；做钢化膜设计的时候，可以提取正面屏幕的2.5D弧面边缘数据，匹配膜片的弧边弧度，避免出现白边或者贴合不全的问题；做车载支架的适配结构时，可以根据机身的重量分布和侧边弧度，设计夹持臂的夹持位置和夹紧力，避免夹持时误触按键或者遮挡摄像头。

　　需要注意的是，这套数模是外观结构数模，没有包含内部的主板、电池、排线等内部结构，所以如果是做手机内部维修类的工装或者内部改装配件的话，这套数模不适用，但对于绝大多数做外部周边配件的结构工程师来说，这个精度的外观数模完全能满足从方案设计到开模验证的全流程需求，不用再自己花时间逆向扫描实机，能节省至少三到五天的逆向建模时间，也避免了自己扫描时出现的曲面偏差问题。另外数模里的机身圆角过渡、中框的切边角度都做了精准还原，做金属边框类的配件时，可以直接匹配中框的切边角度，保证边框安装后和机身中框贴合紧密，没有缝隙。
