带散热结构的树莓派3B+单板计算机

　　做嵌入式开发和小型智能设备集成的工程师，对树莓派系列单板计算机肯定不陌生，这次的带散热结构的树莓派3B+三维结构，完全还原了实板的硬件布局和加装散热组件后的安装边界，不管是做外壳设计、扩展坞适配还是整机集成的结构校核，都能直接拿来做干涉检查和装配模拟。很多人做树莓派相关项目的时候，容易忽略高负载下的散热问题，尤其是跑边缘计算、视频编码或者长时间连续采集数据的场景，原厂裸板的主芯片、内存颗粒在满负载运行时温度很容易冲到阈值以上，触发降频直接影响运行稳定性，所以这套结构里特意把加装的散热块、配套的接口避让空间都做了1:1还原，不是简单把公版板型拉个方块凑数。从板卡本身的布局来看，

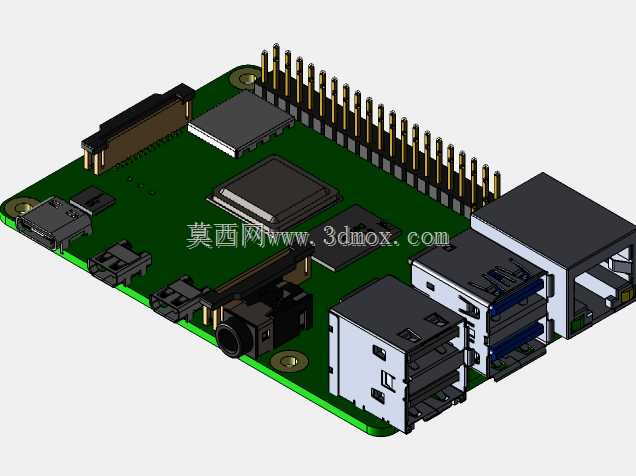

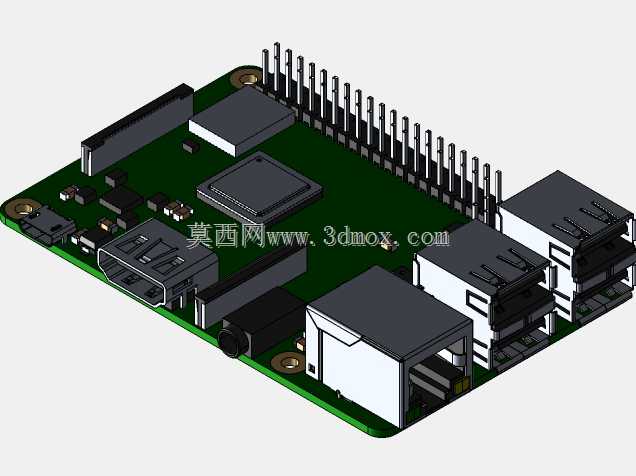

　　40Pin GPIO排针的位置完全遵循标准树莓派的物理定义，排针的突出高度、引脚间距都和实物一致，做扩展板叠装的时候，可以直接在装配体里核对排母的配合高度，避免出现排针长度不够或者顶到上层板元件的问题。板端的接口部分，从USB接口、以太网口、HDMI输出到3.5mm音频接口、Micro USB供电口、CSI摄像头接口、DSI显示接口的位置和突出尺寸都做了精准还原，每个接口的插拔空间预留都能在模型里直接测量，比如做嵌入式安装的时候，外壳上的接口开孔位置、避让沉台的深度，不用反复拿实物打样测量，直接在三维里就能把开孔尺寸、安装筋位定下来。散热结构的设计思路也很贴合实际使用场景，主芯片上方的散热块没有遮挡周边的贴片元件，

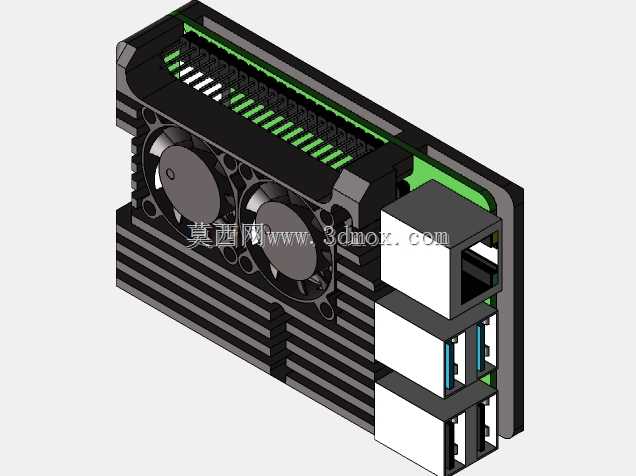

　　高度控制在不影响GPIO排针使用的范围内，就算要叠装HAT扩展板，也不会和散热块产生干涉，同时散热块的接触面积完全覆盖主芯片的核心发热区域，侧边的风道空间也留足了，要是加装小尺寸轴流风扇做主动散热，也能直接在模型里匹配风扇的安装位，核对风扇和周边接口、元件的安全距离。安装边界方面，板卡四个角的固定安装孔位置、孔径都和公版树莓派3B+完全一致，孔位的沉台高度、铜柱的配合长度都能直接从模型里提取参数，做设备内部安装的时候，不管是用铜柱螺装还是用导轨卡扣固定，都能提前校核安装空间，避免出现固定柱和板底贴片元件干涉的问题。很多新手做树莓派相关的结构设计时，容易犯的错误就是只参考板卡的长宽外轮廓，忽略了板上接口、排针、散热组件的突出高度，

　　最后打样出来的外壳要么接口对不准，要么散热块顶到外壳内壁，要么GPIO排针被外壳挡住没法插扩展线，这套三维结构把所有元件的实际高度、突出尺寸都做了还原，连板上的贴片电容、USB接口的金属屏蔽层、网口的弹片结构都做了细节还原，不管是做教学演示、结构装配练习还是实际项目的结构参考，都能满足精度要求。另外在做小型智能终端、工业数据采集网关这类集成项目的时候，经常需要把树莓派和其他功能板、电源模块叠装在同一个壳体里，用这个模型可以直接在装配环境里排布各个模块的位置，核对走线空间、散热风道的走向，提前规避装配时的干涉问题，比如电源模块的摆放位置要避开树莓派的散热风道，走线的时候要避开GPIO排针的插拔空间，这些细节都能在三维模型里提前验证，减少反复打样调整的次数。板卡边缘的工艺倒角、接口处的导向结构也都做了还原，比如USB接口的插入导向斜角、SD卡卡槽的弹出空间，这些细节在做外壳的插拔口设计时非常实用，能精准控制外壳开孔和接口的配合间隙，既不会因为间隙太大影响美观，也不会因为间隙太小导致插拔接口的时候外壳挡住插头。
