采用Dynamixel马达的多自由度机械臂结构设计

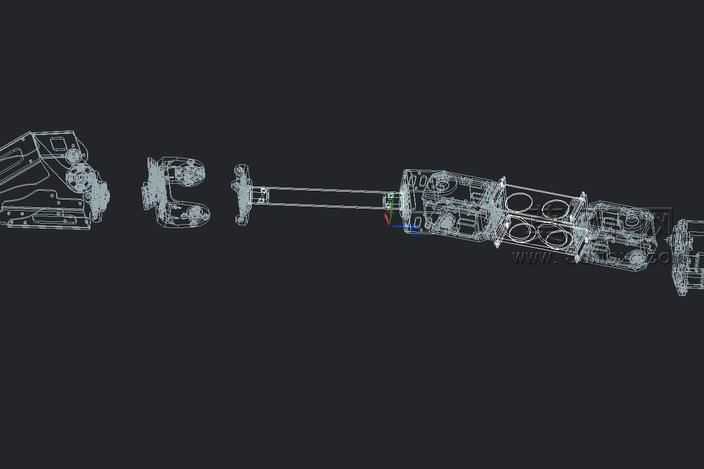

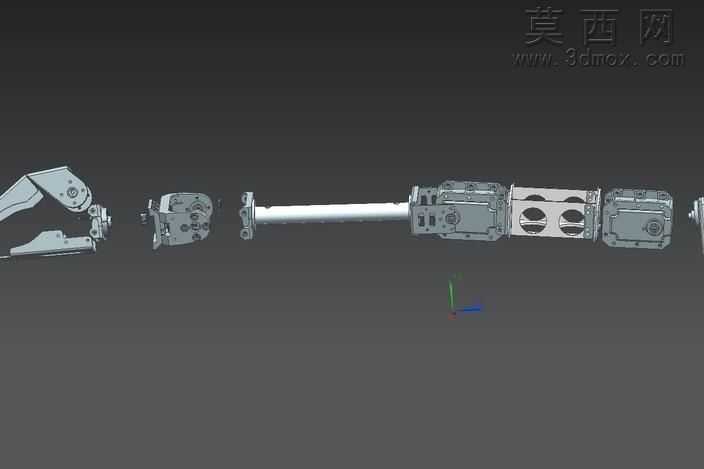

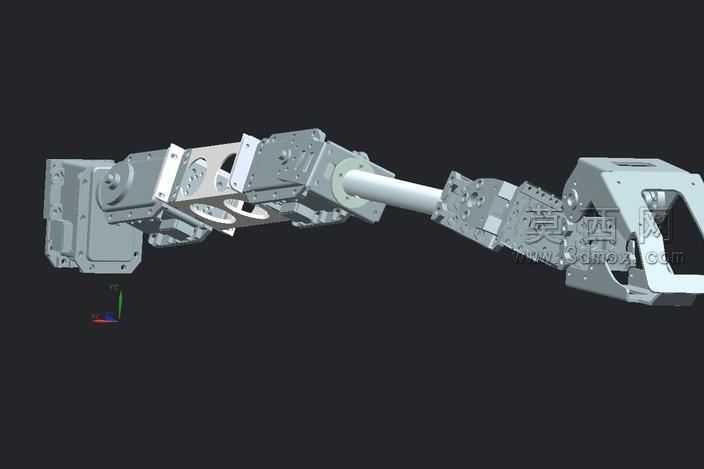

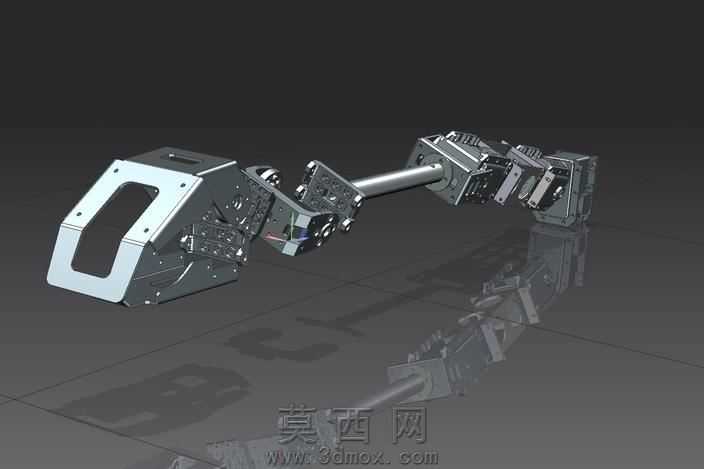

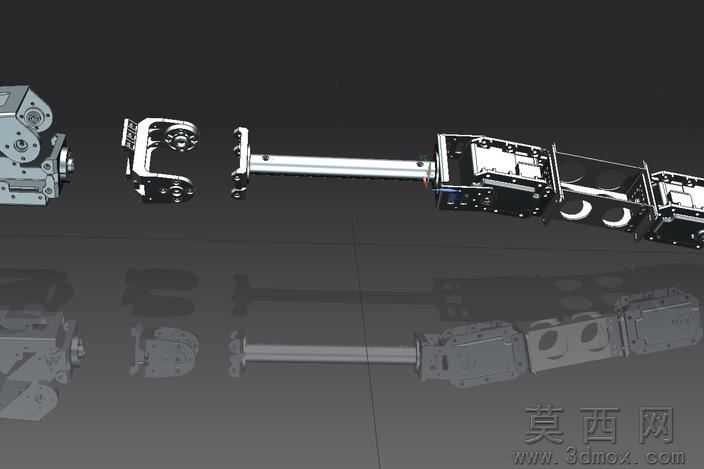

本作品为采用Dynamixel系列伺服马达搭建的多自由度机械人手臂三维建模成果，建模过程依托三维参数化设计软件完成，整体采用模块化拆分的设计思路，将完整手臂拆解为末端执行器、关节连接模组、主臂杆、基座连接段等独立可拆分单元，每个单元均完成了独立的结构建模与装配约束设置，可实现整体装配体的动态运动仿真验证。建模阶段严格遵循机械加工与装配的工艺逻辑，对每个关节的传动结构、马达安装位、紧固件预留孔位、线缆走线空间都做了精细化还原：末端夹爪部分采用对称式连杆传动结构，建模时还原了夹爪开合的铰接转动副，对夹爪接触面的防滑纹理、铰接轴的配合公差都做了细节刻画；相邻关节之间的连接法兰预留了精准的定位销孔与螺丝过孔，可直接对应实际Dynamixel马达的安装孔位尺寸，保证虚拟模型与实物硬件的装配匹配度；主臂杆部分采用轻量化镂空结构设计，在保证结构刚性的前提下减少臂体自重，建模时对镂空区域的圆角过渡、臂杆壁厚都做了参数化设置，可根据负载需求快速调整壁厚参数。材质渲染阶段针对不同零部件做了区分设置：结构件采用哑光铝合金材质，还原金属加工后的细腻磨砂质感；传动齿轮部分采用合金钢材质，添加了轻微的金属反光与加工刀痕细节；马达外壳部分采用工程塑料与金属端盖结合的材质表现，还原伺服马达的真实外观质感；紧固件部分采用镀锌不锈钢材质，添加了微弱的镀层反光效果提升真实感。整体装配过程严格按照实际机械臂的装配顺序添加配合约束，每个转动关节都设置了对应的角度限位，可模拟机械臂在实际工作行程内的运动姿态，验证臂体运动过程中是否存在结构干涉，同时也可通过调整各关节马达的参数，适配不同负载、不同臂展的机械臂设计需求，为后续实物样机的搭建提供精准的三维结构参考。
