多关节桌面操作机械臂结构设计

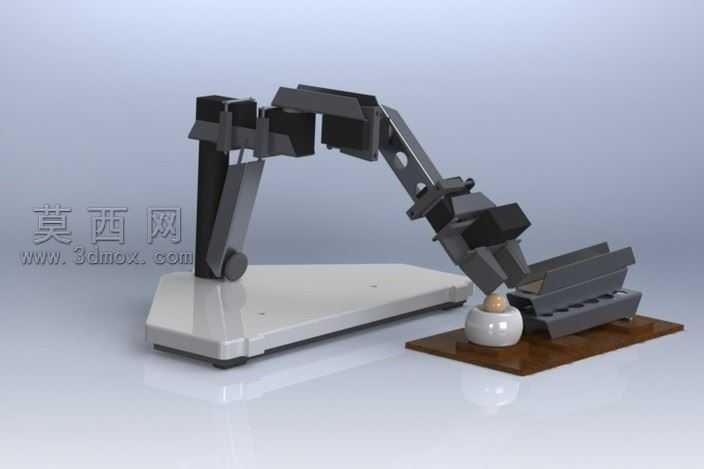

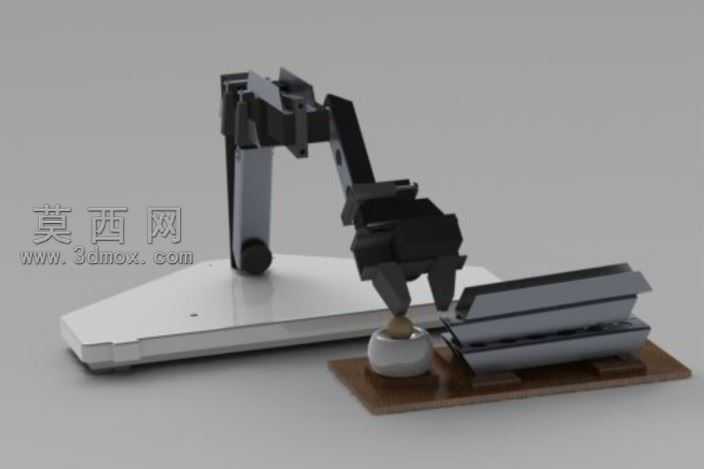

本作品为桌面级多关节操作机械臂的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，从基座固定结构开始，逐段完成大臂支撑段、小臂传动段、末端执行夹爪的零件建模与装配约束，每一处转动副都预留了标准铰接轴的安装位，确保各关节活动范围符合桌面操作的人机工程需求。渲染阶段采用哑光金属与工程塑料结合的材质表现，基座部分使用浅灰色哑光ABS材质模拟工业设备常用的壳体质感，臂身结构件使用深灰磨砂金属材质体现结构件的强度属性，末端夹爪与配套操作工位的木质底座、陶瓷定位件分别赋予对应材质，通过柔和的影棚布光突出机械臂的结构层次与关节衔接细节，清晰展现各部件的装配关系。结构设计上采用串联式多关节布局，基座内置旋转支撑结构可实现水平方向360度回转，大臂与基座铰接处设置大角度俯仰调节位，小臂与大臂衔接处可实现二次俯仰与角度微调，末端夹爪采用平行开合结构，可适配小型球状、块状工件的夹取操作，配套的工位定位座设置了工件放置槽与定位凸台，可模拟工业场景中定点取放、对位操作的作业流程。设计思路围绕小型桌面教学、轻量操作场景展开，整体结构紧凑，臂展长度适配桌面作业范围，所有结构件均采用易加工的板材与标准件组合形式，既满足三维展示的直观性，也具备实物制作的可行性，各关节的限位结构设计避免了运动干涉，整体重心落在基座支撑范围内，保障作业过程的稳定性，末端执行器的快换接口预留了扩展空间，可根据不同作业需求更换夹爪、吸盘等不同操作端，拓展设备的适用场景。
