大众甲壳虫镁合金曲轴箱结构设计

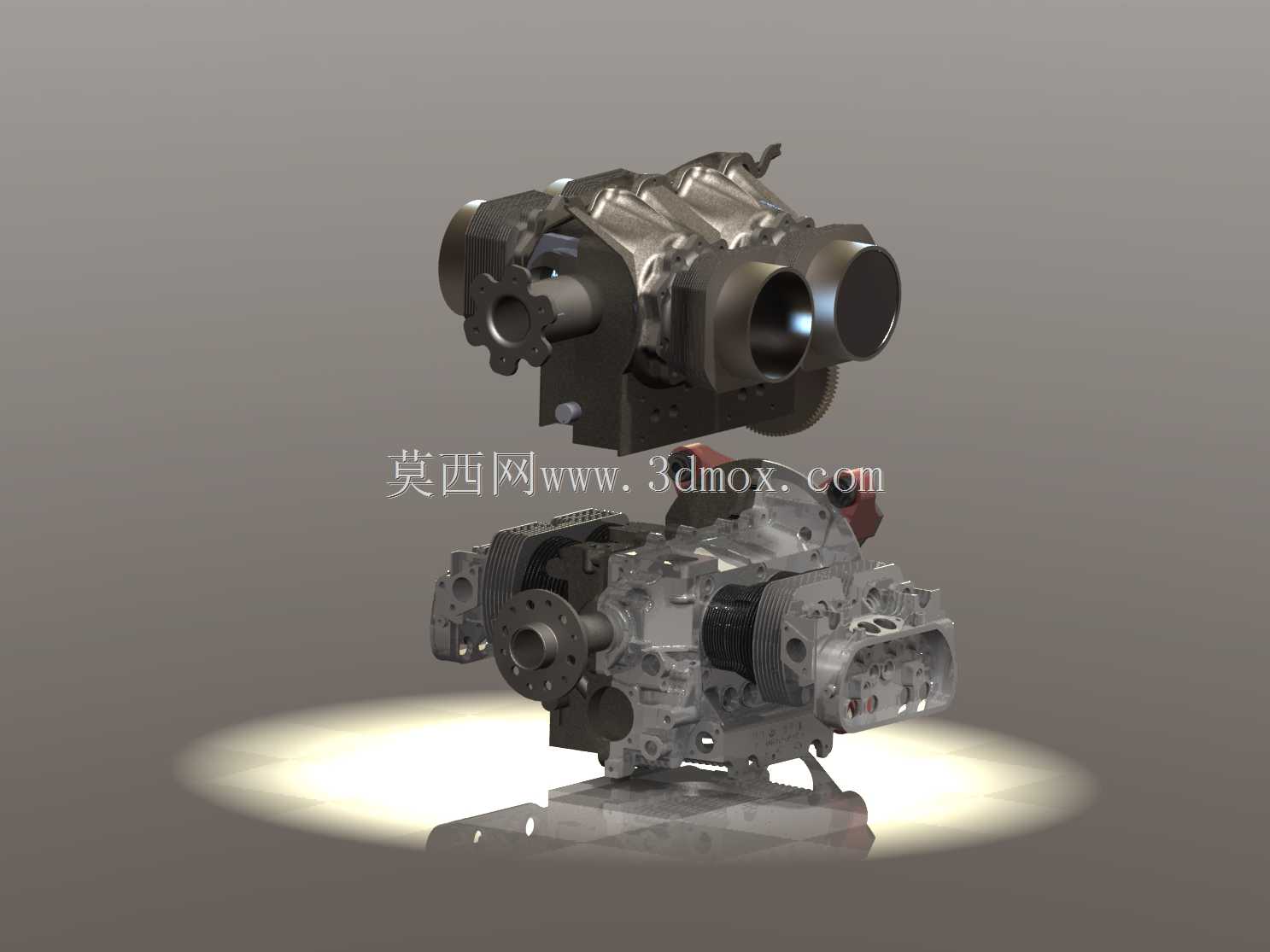

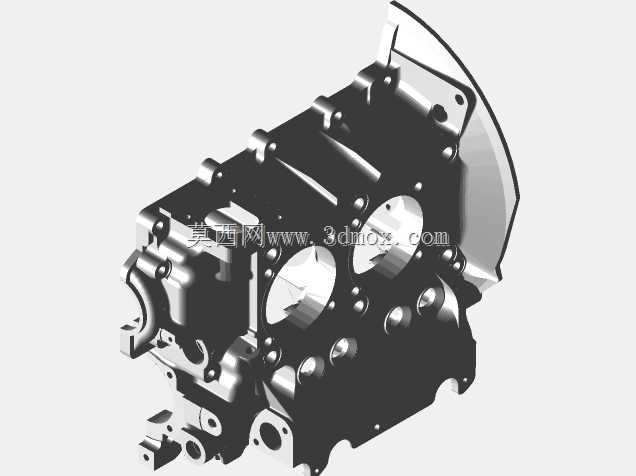

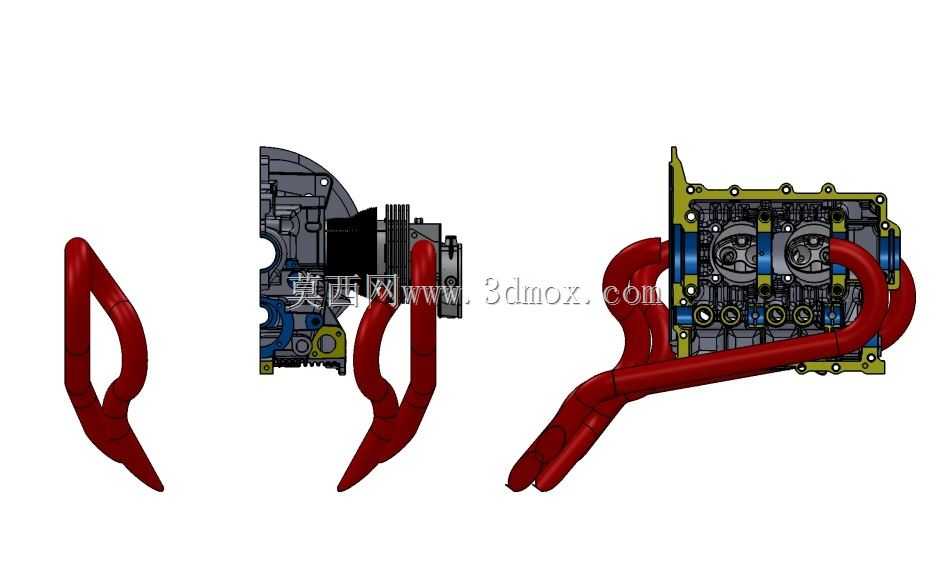

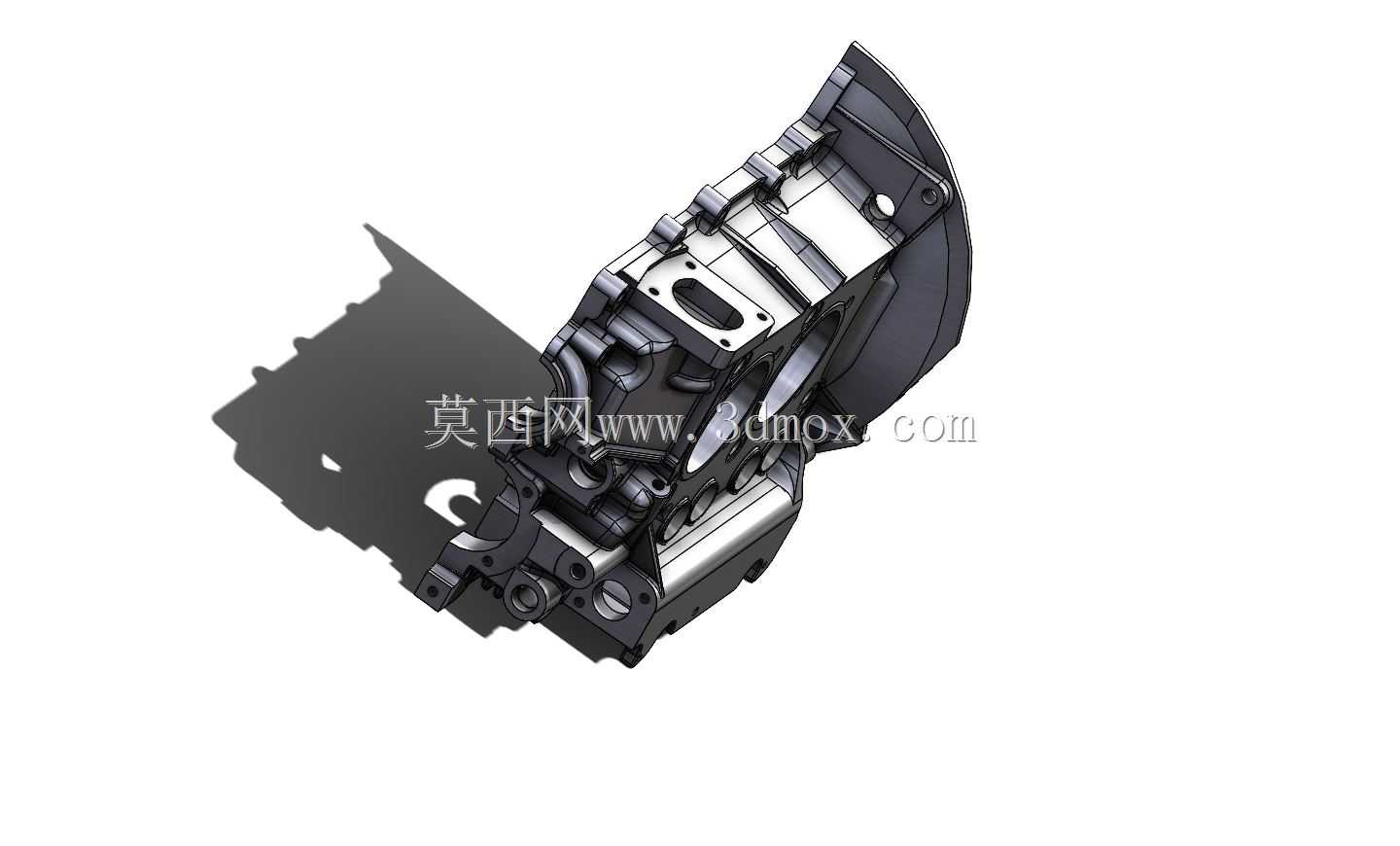

　　在小排量乘用车辆的动力总成开发环节，曲轴箱作为发动机的核心承载基体，其结构设计直接关联整机的NVH表现、轻量化水平与长期运行可靠性，本次呈现的镁合金材质曲轴箱结构，针对经典甲壳虫车型的水平对置动力单元做了适配性结构优化，完全贴合原车动力舱的安装边界要求。从实际装车场景来看，这类曲轴箱主要承担曲柄连杆机构的安装定位功能，同时整合了润滑油道、冷却腔室、附件安装接口等功能结构，运行过程中需要承受活塞往复运动产生的交变冲击载荷，还要兼顾曲轴运转过程中的密封性能，避免润滑油渗漏与外界杂质进入曲柄连杆机构的运动副间隙。设计阶段首先围绕镁合金的材料特性做了壁厚优化，相较于传统铝合金曲轴箱，镁合金的比强度更高但弹性模量偏低，

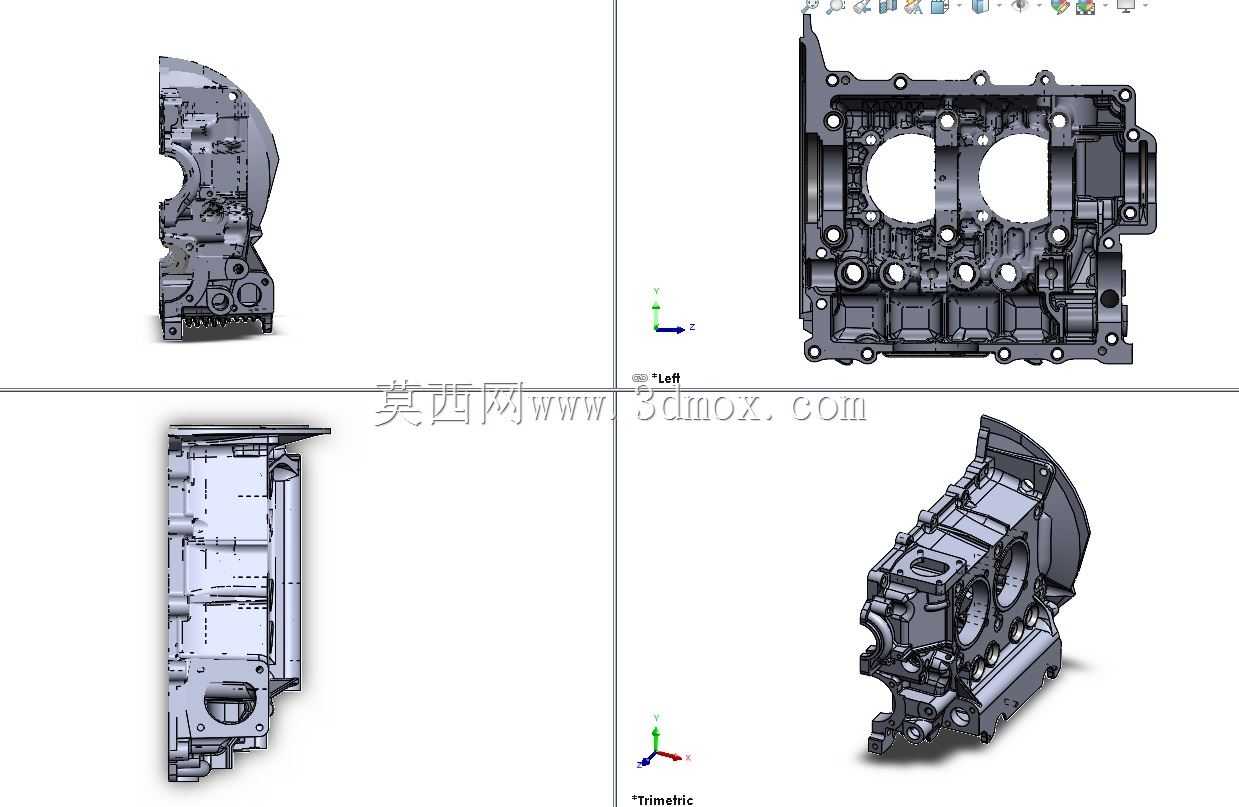

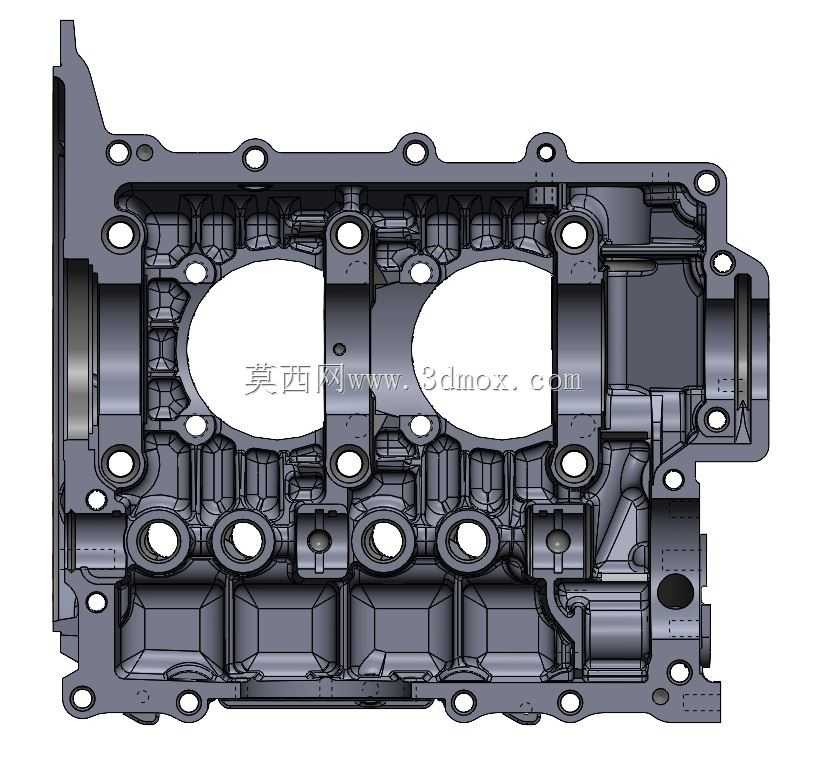

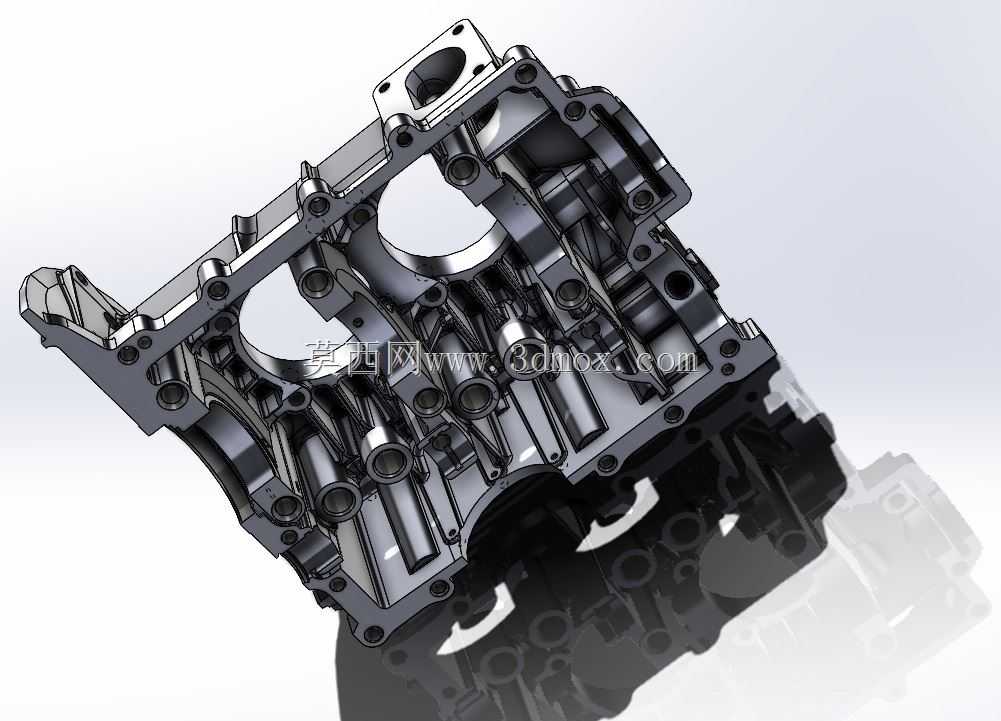

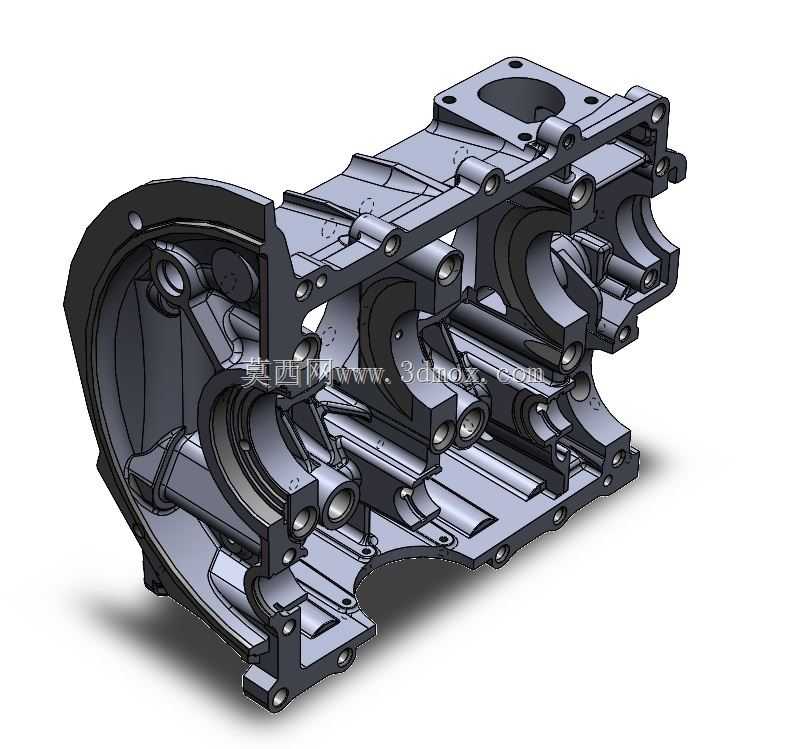

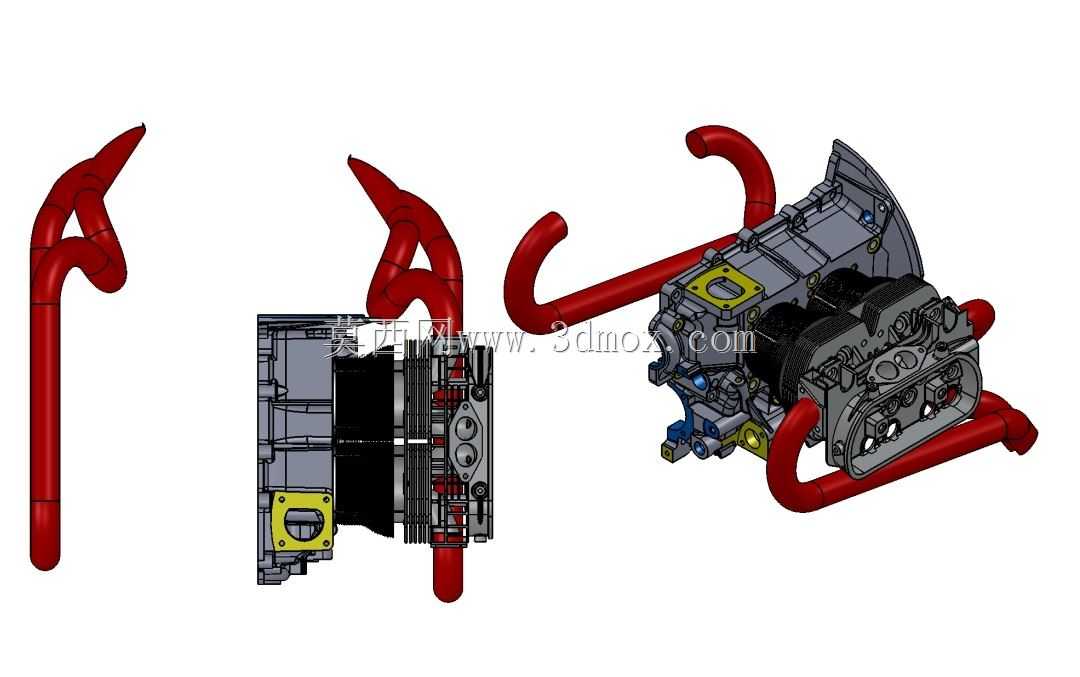

　　因此在主轴承座位置做了加强筋的交错布置，既控制整体重量，又保证主轴承孔的同轴度在长期交变载荷下不会出现超差变形，主轴承盖的结合面采用了阶梯式定位结构，相比平面定位能够更好地抵抗曲轴运转产生的侧向剪切力，减少主轴承座的磨损量。从安装边界来看，该曲轴箱的法兰连接面完全匹配原车变速箱壳体的定位销孔位置，不需要对动力舱的悬置安装点做任何改装即可直接适配，箱体侧面预留的发电机、起动机安装凸台位置与原车附件的安装坐标完全重合，润滑油加注口、油底壳连接面的尺寸也沿用了原车的设计规范，能够直接兼容原车的配套零部件。箱体内部的曲轴回转空间做了精准的避让设计，在保证曲柄连杆机构运转无干涉的前提下，尽可能压缩箱体的整体轮廓尺寸，

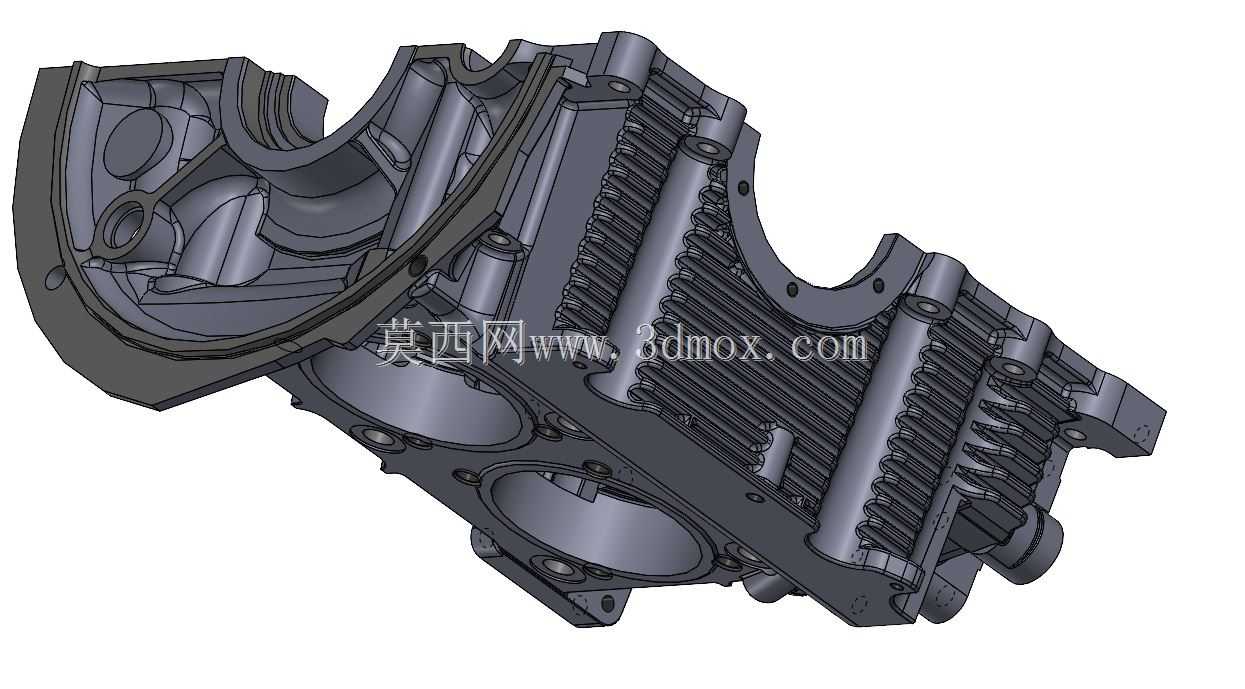

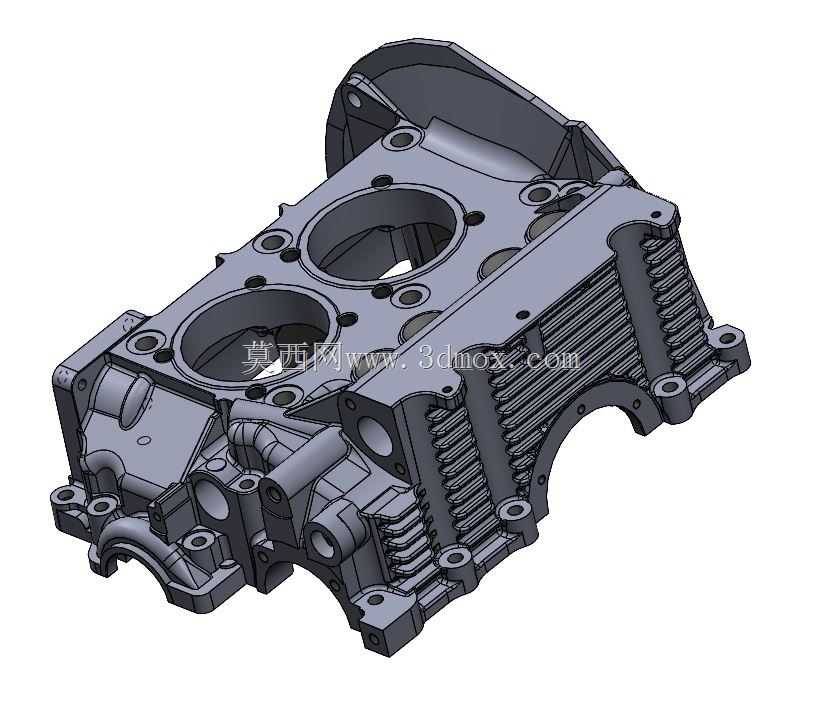

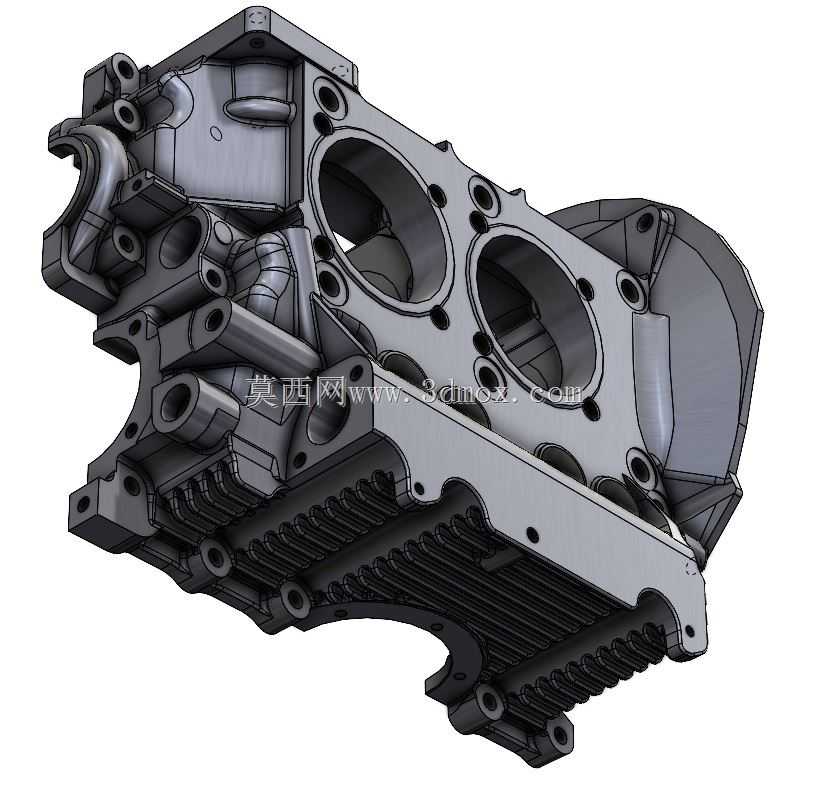

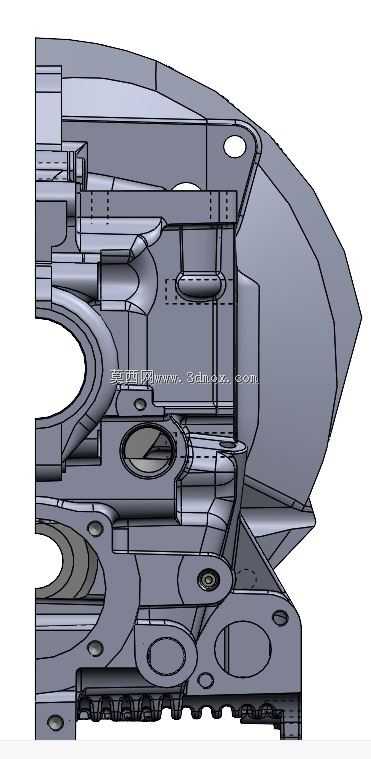

　　降低动力单元的整体占用空间，冷却腔的流道走向经过优化，能够保证缸套周围的冷却液流速均匀，避免出现局部过热导致的材料热变形，润滑油道的孔径经过匹配计算，能够保证各个主轴承、连杆轴承位置的润滑油压力满足高速运转的润滑需求，同时在油道的转角位置做了圆弧过渡处理，减少润滑油流动过程中的压力损失。箱体外部的加强筋布置并非单纯的等距排布，而是通过有限元分析识别应力集中区域后做的针对性补强，比如在缸体连接螺栓孔的周围，放射状的加强筋能够将螺栓的预紧力均匀分散到箱体壁面，避免局部应力过大导致的箱体开裂，在飞轮壳连接位置的环形加强筋，则能够提升动力输出端的结构刚度，减少动力传输过程中产生的结构共振。从实际使用场景出发，

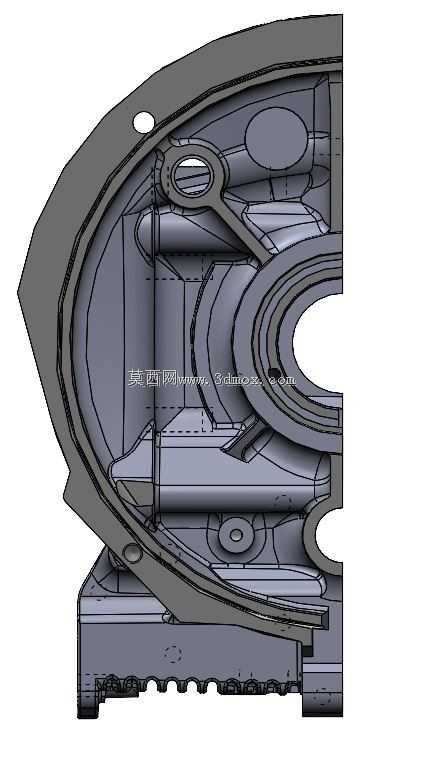

　　这类镁合金曲轴箱除了适配经典车型的维修替换需求外，也能够为小排量水平对置发动机的轻量化改装提供结构参考，其安装接口的通用化设计能够大幅降低改装过程中的适配成本，不需要额外制作转接法兰即可完成动力单元的组装。在结构细节上，箱体的各个密封面都设计了密封胶圈的安装槽，槽体的深度与宽度经过匹配计算，能够保证密封胶圈在装配后产生合理的压缩量，在高低温交变的工作环境下依然能够保持稳定的密封性能，避免出现润滑油渗漏的问题。曲轴前后油封的安装座采用了一体式加工结构，相比分体式结构能够更好地保证油封安装孔的同轴度，减少油封偏磨导致的漏油风险，同时在油封座的外侧设计了回油孔，能够将渗入油封唇口的少量润滑油导回油底壳，避免润滑油外泄污染发动机舱。
