齿条齿轮式汽车转向传动机构设计

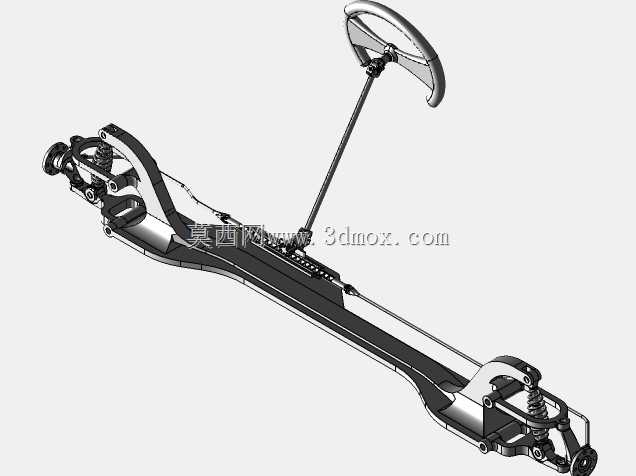

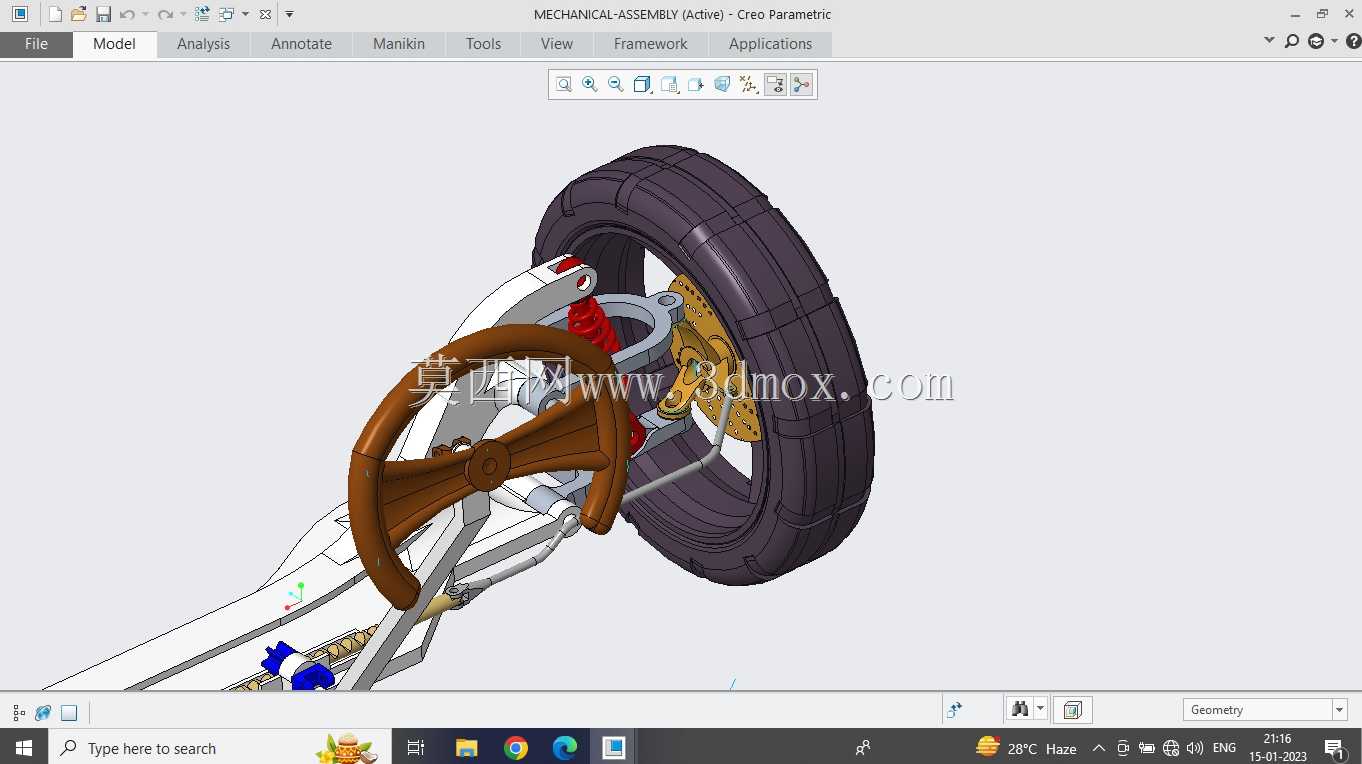

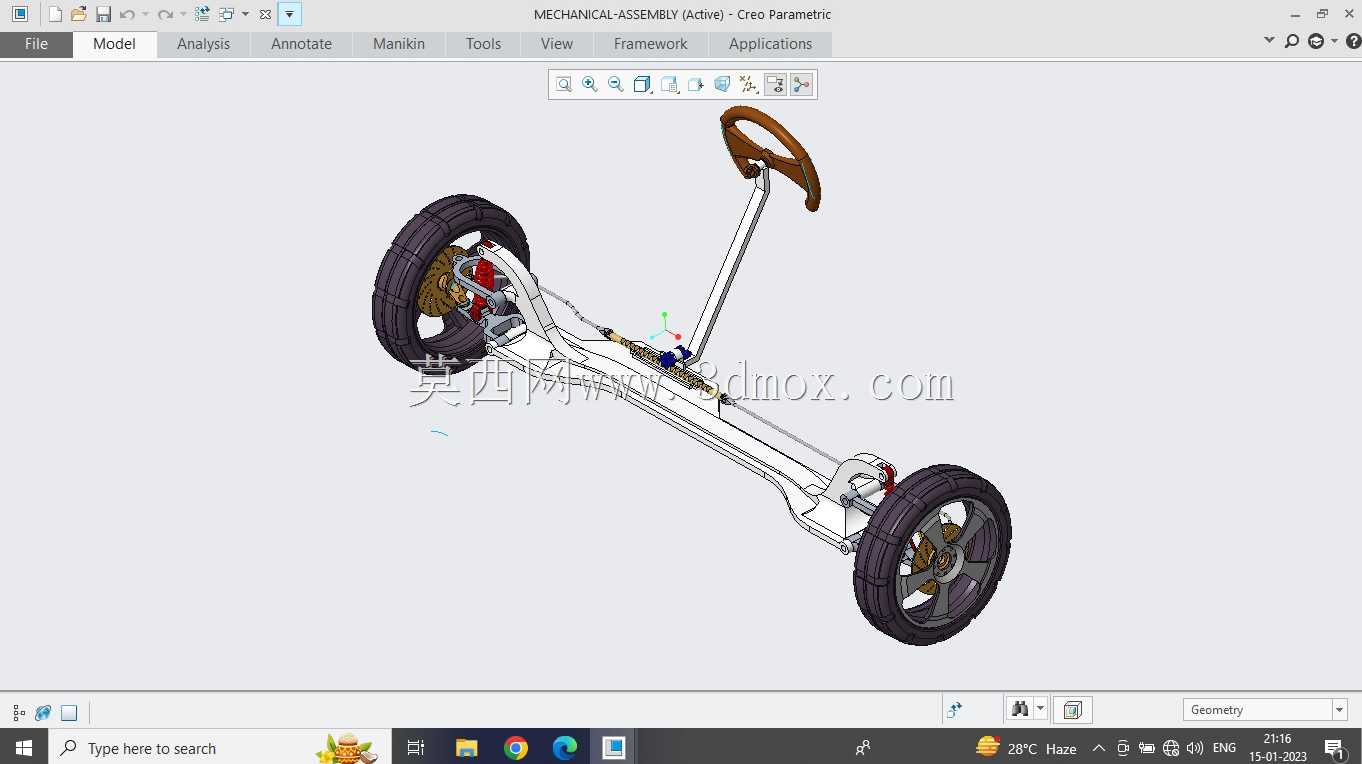

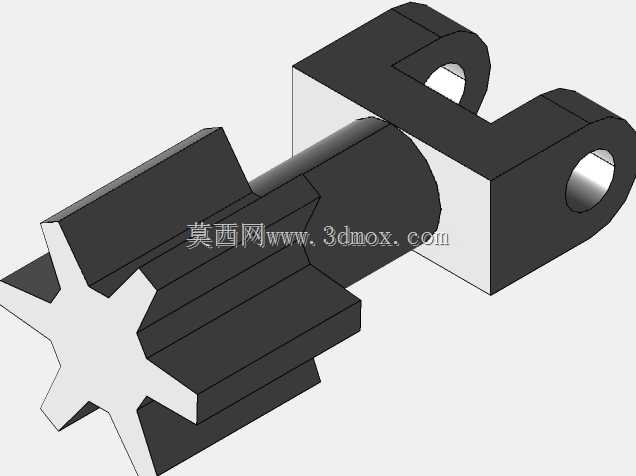

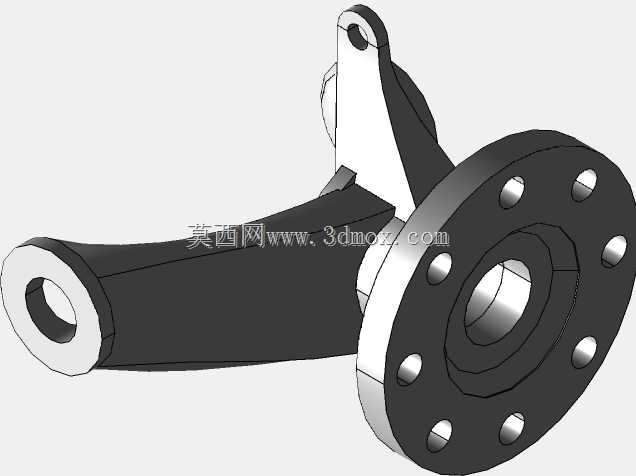

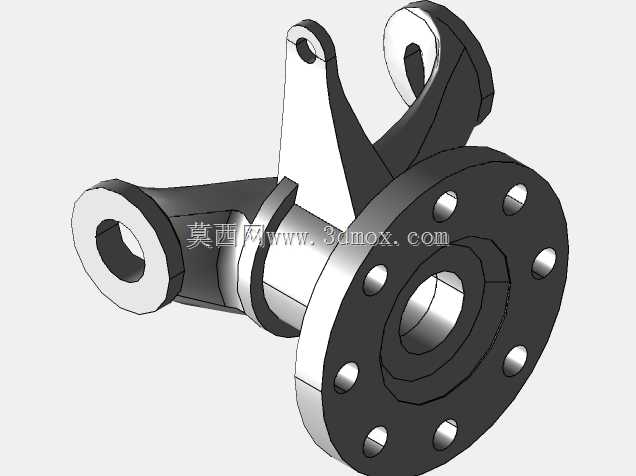

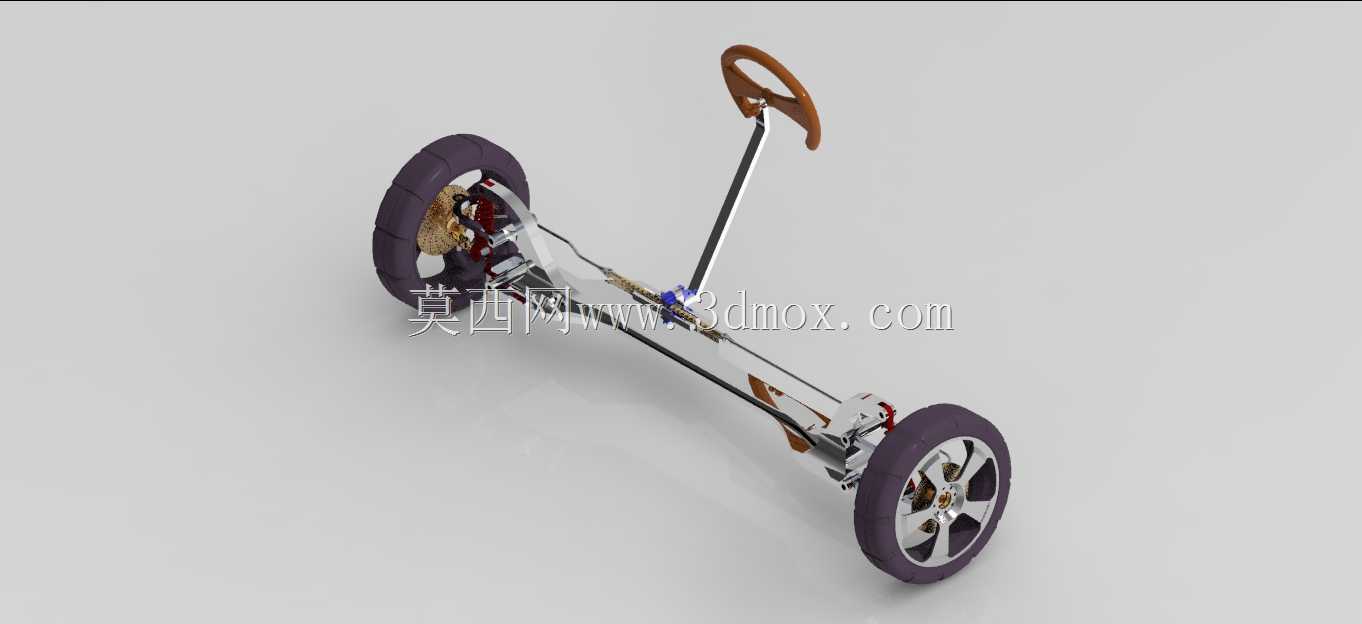

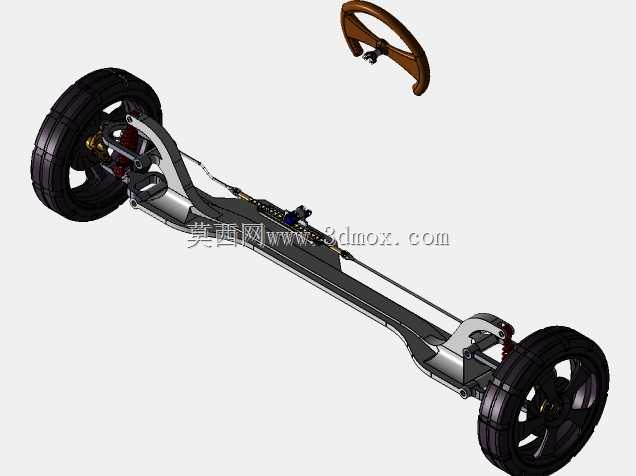

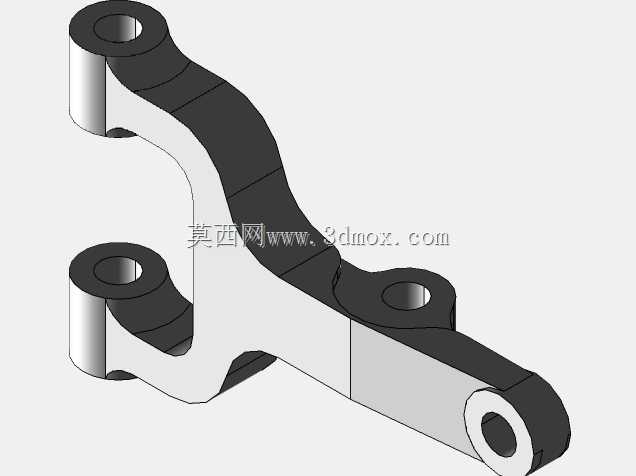

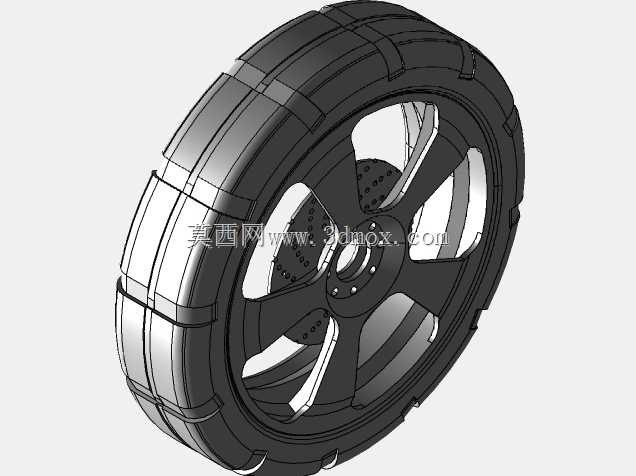

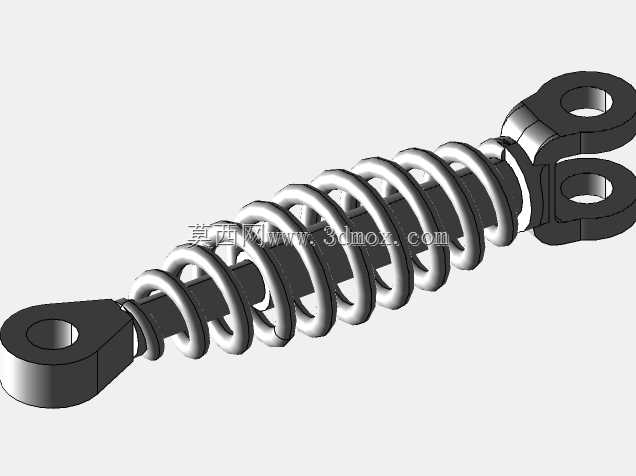

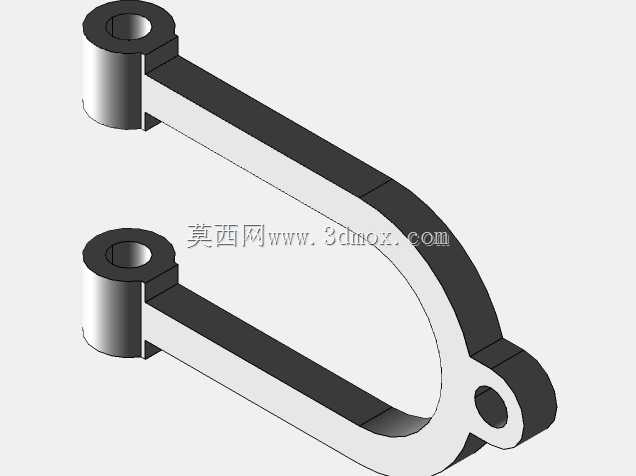

　　这套转向机构针对民用乘用车、轻型载货车辆以及城市SUV的底盘布局开发，核心采用齿条齿轮啮合的传动形式，替代传统循环球式结构的冗余传动链路，适配前置前驱、前置后驱等多种动力布局的车型前桥安装空间。从实际装车场景来看，该总成直接对接驾驶舱内的转向操纵端，将驾驶员施加在方向盘上的旋转力矩，通过转向柱的万向节缓冲段传递到输入端齿轮，齿轮与横向布置的齿条保持无侧隙啮合，把旋转运动直接转化为齿条的横向直线位移，再通过两端的球头拉杆连接转向节，带动车轮绕主销偏转，实现车辆行驶方向的精准控制。

　　设计过程中优先考虑了传动效率的提升，齿条齿轮的啮合副采用斜齿修形处理，相比直齿结构啮合重合度提升30%以上，既降低了转向过程中的卡滞感，也能过滤一部分路面通过车轮反向传递到方向盘的细碎振动，减少驾驶过程中的打手现象。转向柱部分采用分段式设计，中间设置十字万向节连接段，一方面可以规避驾驶舱与前舱之间的防火墙安装干涉，适配不同车型的转向盘布置高度与角度，另一方面在车辆发生正面碰撞时，转向柱可按照预设的溃缩路径发生形变，避免刚性结构直接冲击驾驶员胸部，满足整车被动安全的设计要求。

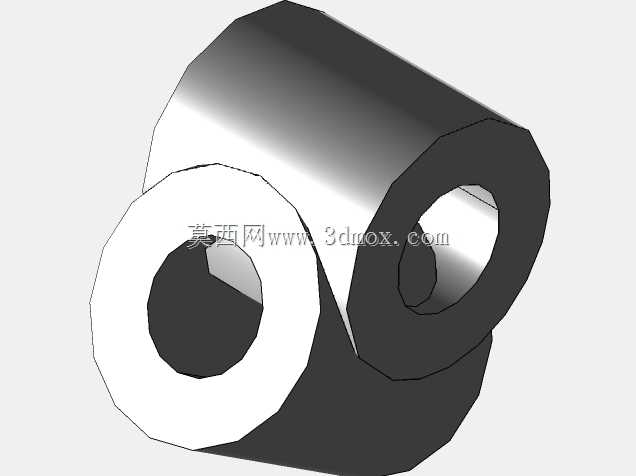

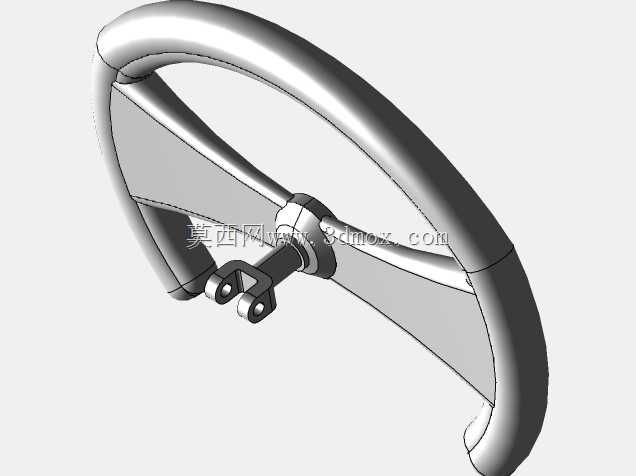

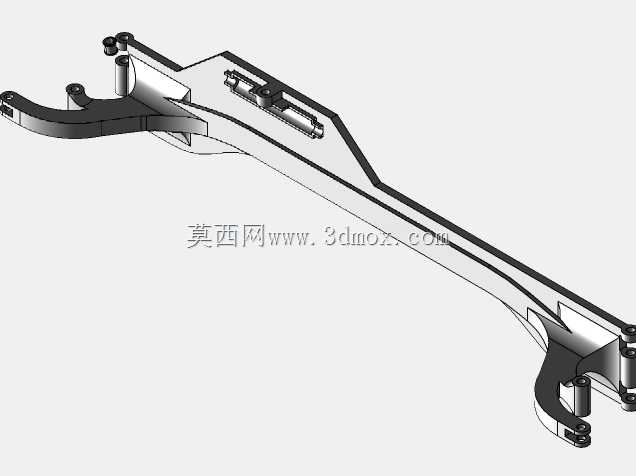

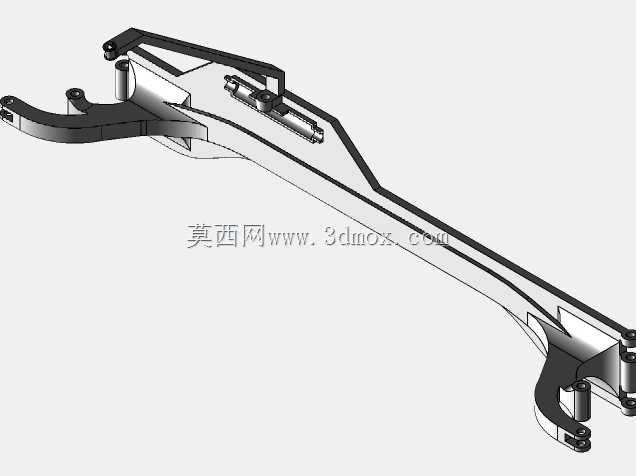

　　安装边界层面，齿条壳体采用铝合金压铸成型，整体横向布置在前副车架的预留安装位上，通过两个橡胶衬套与副车架连接，衬套的刚度参数经过匹配调校，既可以固定齿条的横向位置，避免传动过程中壳体发生窜动，也能吸收一部分路面传递上来的冲击载荷，延长啮合副的使用寿命。两端的转向拉杆采用可调式球头结构，装配时可通过旋转拉杆调整球头伸出长度，匹配不同车型的前轮前束参数，保证轮胎行驶过程中处于纯滚动状态，减少异常磨损。方向盘部分采用人体工程学设计的轮圈造型，握持区域的直径经过优化，适配多数驾驶员的握持尺寸，转向柱上预留了多功能按键、组合开关的安装接口，可直接适配不同配置车型的功能拓展需求。

　　从功能特性来看，这套转向结构的传动间隙可通过壳体上的调整压块进行微调，当车辆使用一定里程后啮合副出现磨损间隙时，无需拆解总成即可通过调整压块的预紧力恢复合适的啮合状态，降低后期维护成本。齿条的行程参数经过精准计算，对应方向盘从左极限到右极限的转动圈数控制在3圈左右，既满足低速挪车、泊车时的大转角需求，也能保证高速行驶时的转向传动比适中，避免方向过于灵敏导致的行驶不稳定。整个传动链路的力矩传递线性度经过反复调校，转向力矩随车轮转角、行驶车速的变化特性符合多数驾驶员的操作习惯，低速时转向轻盈便于挪车操作，高速时转向阻尼适当提升，保证车辆直线行驶的稳定性。

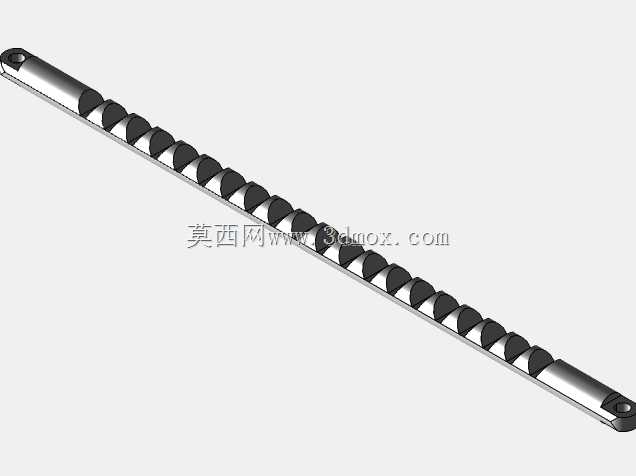

　　在结构细节处理上，齿条表面采用高频淬火处理，表面硬度达到HRC58以上，啮合区域的粗糙度控制在Ra0.8以内，保证长期往复运动下的耐磨性能；齿轮输入端设置有油封结构，避免壳体内部的润滑脂泄漏，同时阻挡外部的泥水、灰尘进入啮合腔，保证传动副在复杂路况下的使用寿命。两端的球头销采用防尘罩密封结构，内部填充长效润滑脂，可实现全生命周期免维护，减少后期使用中的保养点。整个总成的重量相比传统同载荷等级的循环球转向器降低25%左右，符合乘用车轻量化的设计趋势，同时零部件数量更少，装配工序更简单，适合整车生产线的批量快速装配。
