桌面级铝型材框架熔融沉积3D打印设备

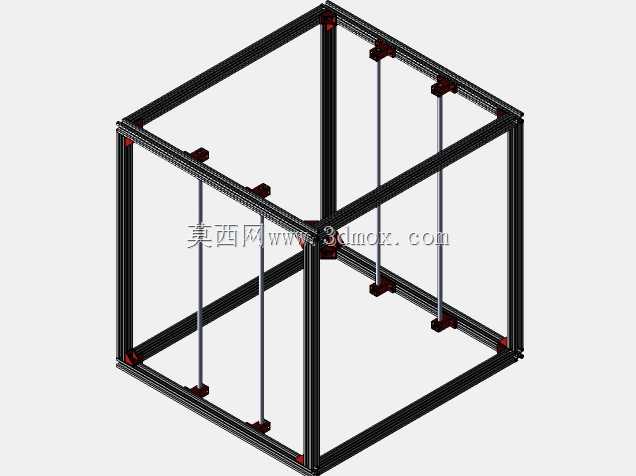

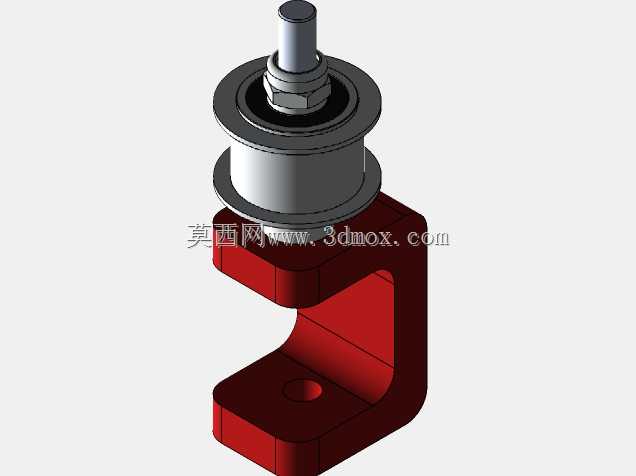

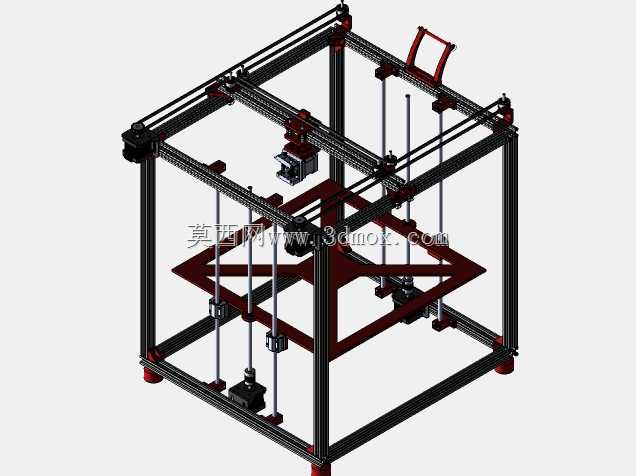

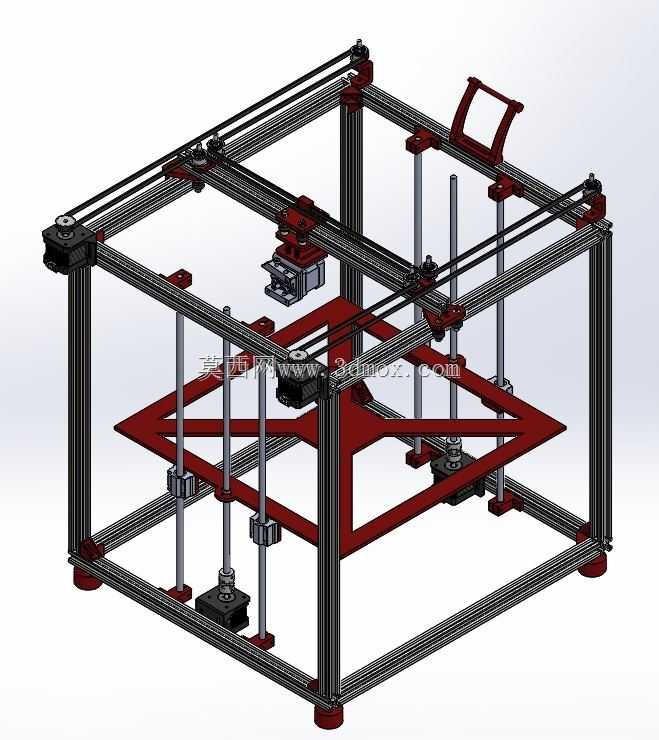

　　这套桌面级熔融沉积成型设备的整体框架采用标准欧标2020铝型材搭建，型材间通过角码与内置T型螺栓完成刚性连接，框架整体外轮廓尺寸控制在400mm×400mm×350mm区间，安装时仅需预留单侧150mm的操作空间用于耗材更换与打印件取放，底部四个可调橡胶脚杯可适配不同平整度的工作台面，抵消桌面轻微倾斜带来的运动精度偏差。运动系统采用CoreXY结构布局，XY轴传动通过同步带将两个步进电机的旋转运动解耦为打印头的平面运动，相比传统十字轴结构能有效降低运动部件的惯量，在80mm/s的常规打印速度下可保证运动平稳性，避免高速移动时的框架共振；Z轴采用四根光轴作为直线导向，搭配T型导螺杆完成升降传动，导螺杆的导程选用8mm规格，

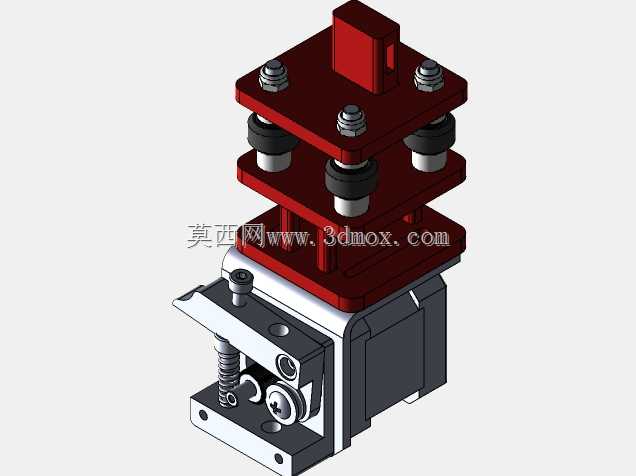

　　既保证层厚调节的精度范围，也避免过小导程带来的升降卡顿问题，热床平台通过四个调平弹簧固定在Z轴升降托架上，可手动完成平台与打印头的平行度校准。打印头部分集成了挤出机构与加热组件，采用近端挤出设计，耗材输送路径短，对柔性耗材的适配性更好，加热块最高工作温度可达260℃，可兼容PLA、ABS、PETG等常见的熔融沉积耗材，热床采用铝基板加热结构，最高加热温度110℃，打印ABS等易翘曲耗材时可保证底层材料的附着效果，减少打印件翘曲变形的概率。设备顶部预留了耗材架安装位，可直接挂载1kg规格的标准耗材卷，耗材通过导料管送入挤出机构，避免打印过程中耗材缠绕打结。从设计逻辑来看，这套设备的所有零部件均选用通用标准件，铝型材、光轴、同步轮、

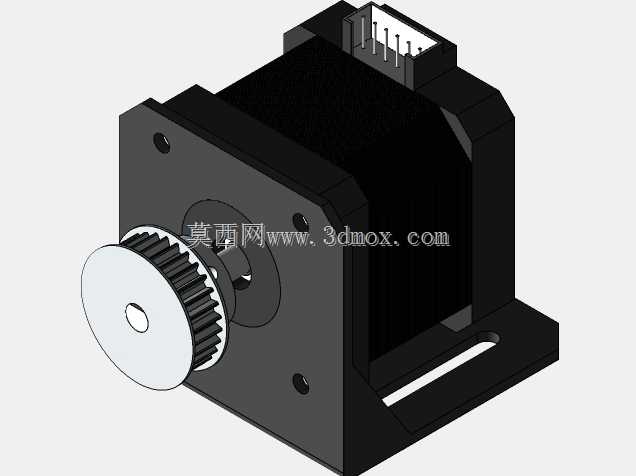

　　步进电机等都可直接从市场采购，没有定制异形结构件，加工门槛极低，仅需基础的钻孔、攻丝工具即可完成整机组装，非常适合机械相关专业的学生、入门级创客作为数控设备学习的实践载体，通过组装调试过程可以直观理解笛卡尔坐标系运动控制、直线导向副选型、传动系统匹配等机械设计核心知识点。在实际应用场景中，这类桌面级设备可用于教学演示环节，帮助学习者快速理解增材制造的基本原理，也可用于小型非标零件的快速打样，制作结构验证用的原型件、工装夹具的辅助定位块、创意设计的手板模型，打印成型的零件尺寸精度可控制在±0.2mm以内，能满足大部分非精密装配场景的使用需求。需要注意的是，这套设备的设计定位是教学实践与入门级使用，框架没有做全封闭防护结构，

　　打印过程中会有少量耗材挥发物溢出，不适合在密闭的无尘车间内长时间工业级连续运行，也无法满足高强度批量生产的稳定性要求，使用时需将设备放置在通风良好的区域，打印ABS等耗材时建议额外加装排风装置。电路部分的安装位预留了标准开源控制板的固定孔位，接线走线可沿铝型材的槽口布置，通过线槽盖板完成线束防护，避免运动过程中线束被拖拽磨损，所有运动部件的行程两端都预留了限位开关的安装位置，可实现开机自动回零，防止运动超程损坏机械结构。热床的调平结构采用手拧螺母配合弹簧的设计，无需额外工具即可完成平台调平操作，新手也能快速上手完成设备调试，打印头的冷却风扇风道对准刚挤出的耗材位置，可加快耗材冷却定型，减少悬垂结构打印时的拉丝、塌边问题。
