桌面级DIY熔融沉积成型3D打印设备结构

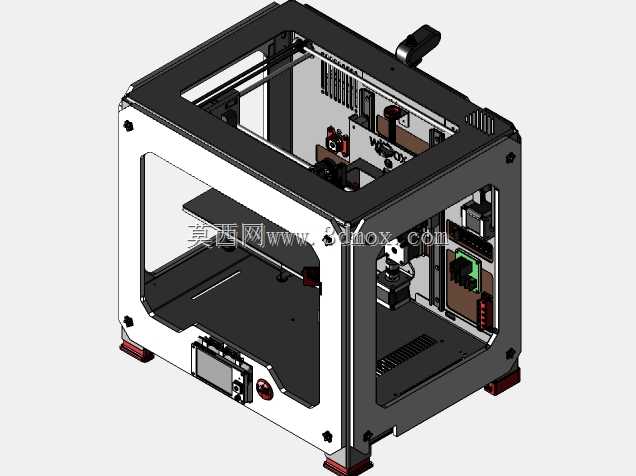

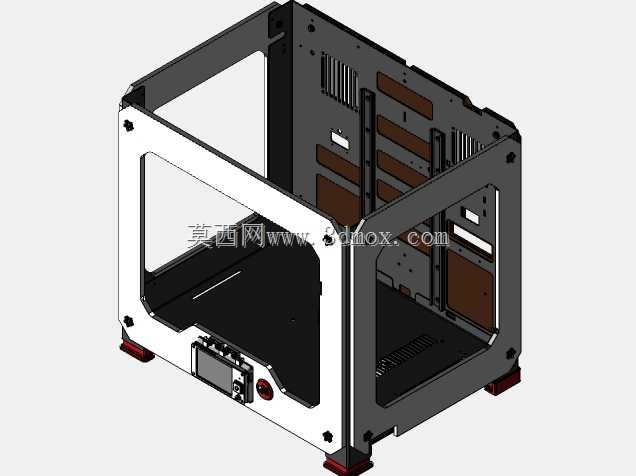

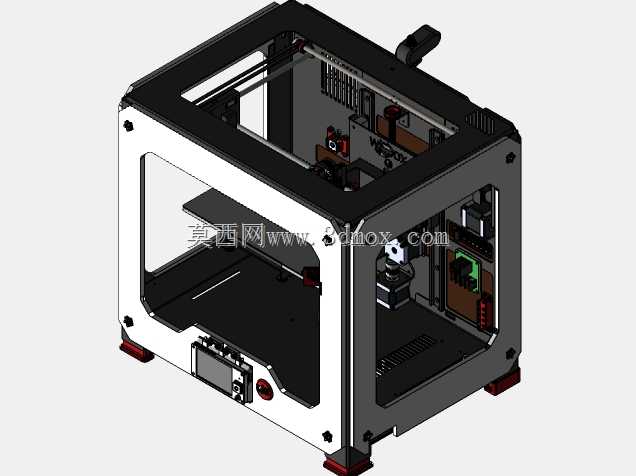

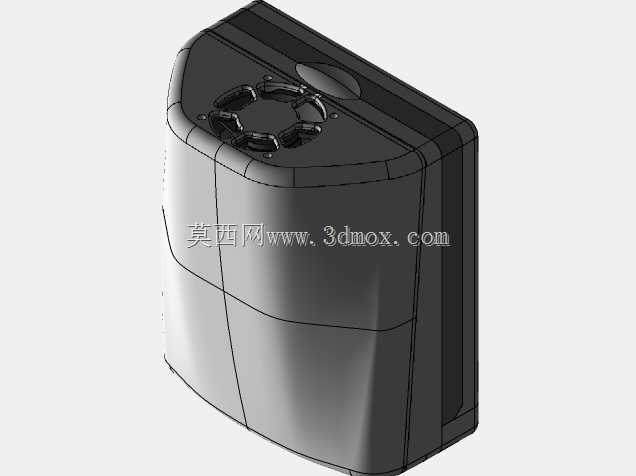

　　这套桌面级FDM成型设备的结构设计，核心围绕小空间内的功能集成与操作便利性展开，整体采用封闭箱式框架布局，外框兼顾结构刚性与防护需求，打印作业区域被半包围结构覆盖，可减少环境气流对熔融耗材成型过程的干扰，同时避免操作人员误触高温喷嘴与运动部件。框架主体采用标准化铝型材拼接搭配钣金护板的组合，铝型材槽道可直接作为直线运动的安装基准，无需额外加工复杂安装面，护板预留的通风槽道对应电控仓的散热路径，避免主控板、驱动模块长时间工作出现过热保护。

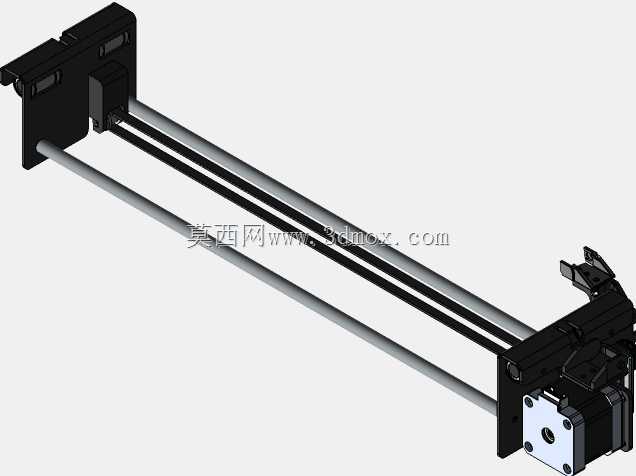

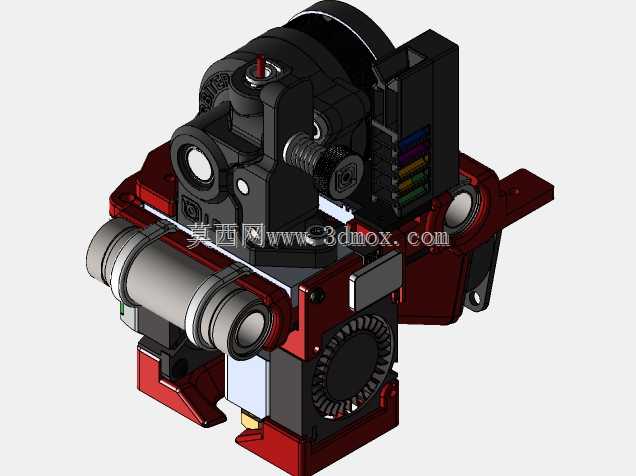

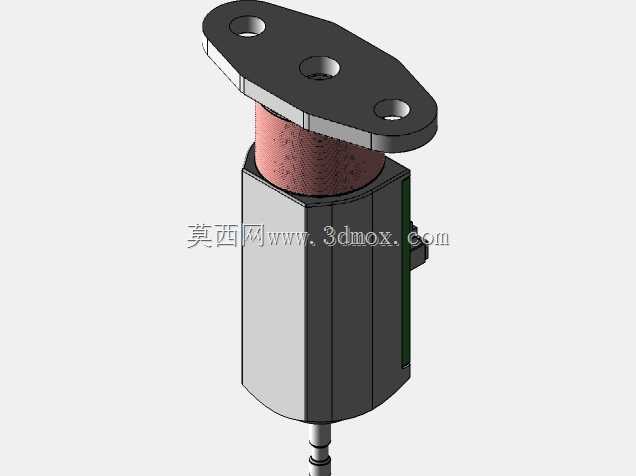

　　运动系统采用CoreXY结构布局，同步带传动路径经过优化，两个驱动电机固定在框架后侧非运动区域，有效降低运动负载的重量，提升XY轴的高速运动响应速度，打印平台采用Z轴独立双丝杆驱动结构，配合直线光轴导向，保证平台上下运动的平行度，避免大尺寸打印件成型过程中出现层纹偏移。挤出机构采用近程挤出设计，挤出机直接安装在X轴运动滑台上，缩短耗材送料路径，对于柔性耗材的输送稳定性提升明显，挤出机支架做了轻量化镂空处理，在保证安装刚性的前提下降低运动端重量，减少高速运动时的惯性冲击。

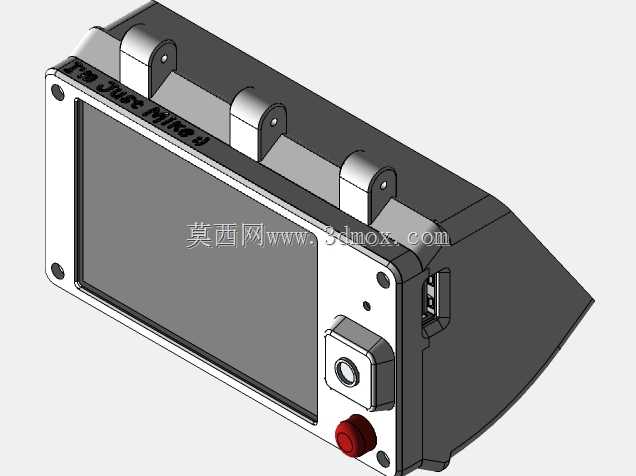

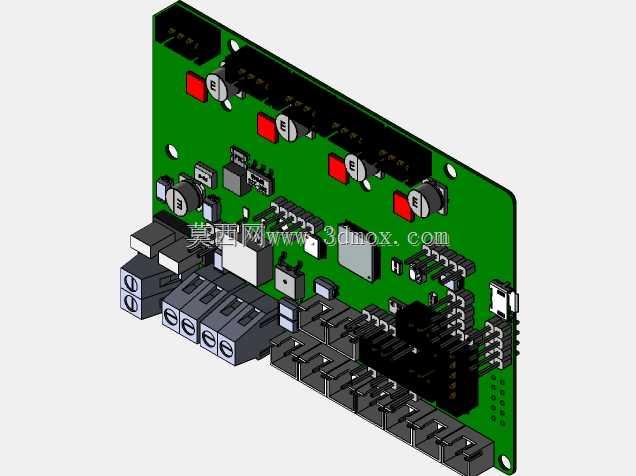

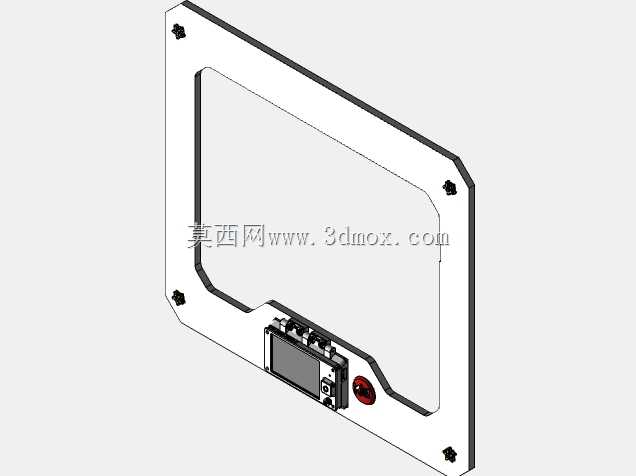

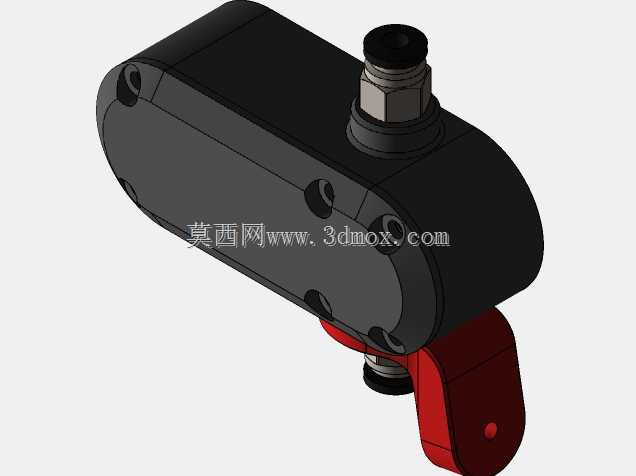

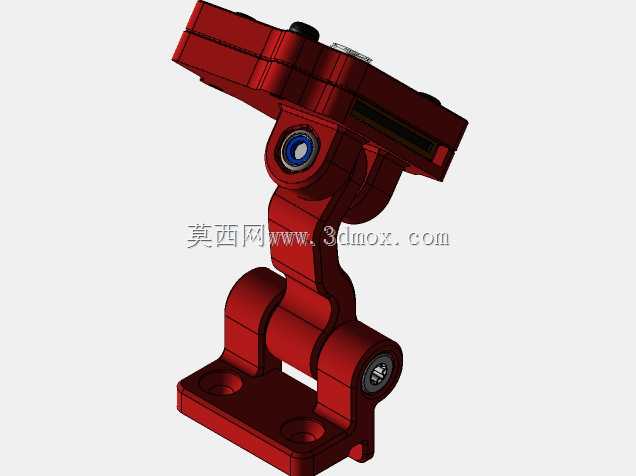

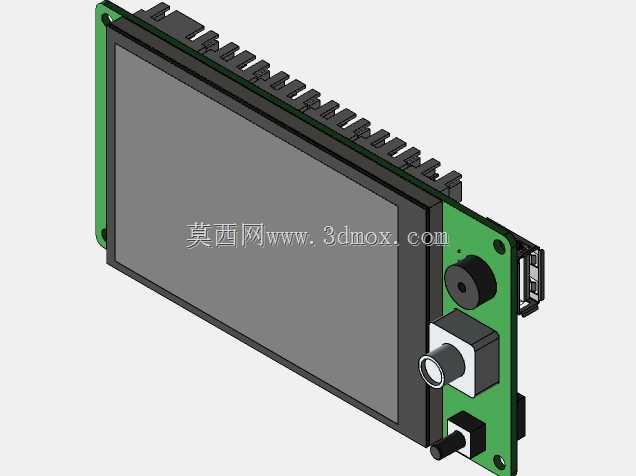

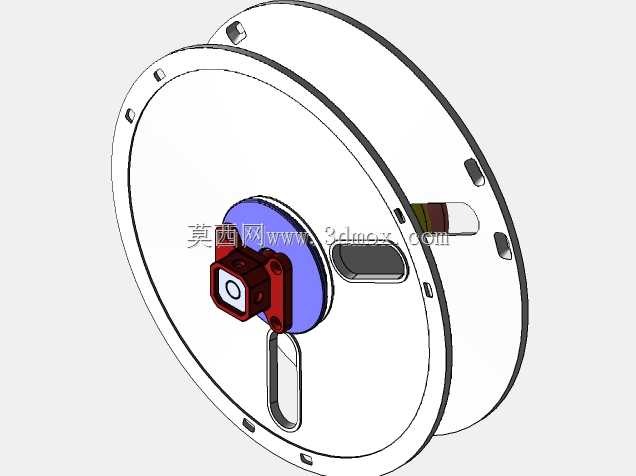

　　电控部分集成在设备后侧独立仓体内，主控板搭配独立显示屏安装在设备正面下部操作区，操作人员无需俯身即可查看打印参数、调整作业设置，显示屏旁预留的旋钮与急停按键，可快速实现操作确认与紧急停机。耗材检测传感器安装在耗材进入挤出机的路径节点上，当耗材耗尽、断料时可及时触发暂停指令，避免打印作业中途断料造成工件报废。摄像头支架预留安装位可加装监控模块，实现远程打印状态的实时查看，无需长时间值守在设备旁。

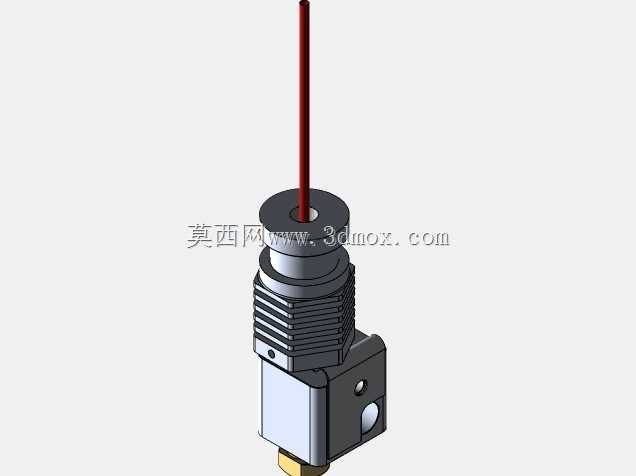

　　设备底部的可调支撑脚可根据放置台面的平整度调整高度，保证整机水平度，避免打印平台倾斜带来的首层附着失败问题。所有走线均沿铝型材槽道内布置，通过理线夹固定，避免运动过程中线缆与传动部件发生干涉，同时也方便后期维护时的线路排查。喷嘴加热块、热床的接线均采用耐高温绝缘护套包裹，靠近高温区域的线路做了隔热处理，避免长期高温烘烤造成线路老化短路。

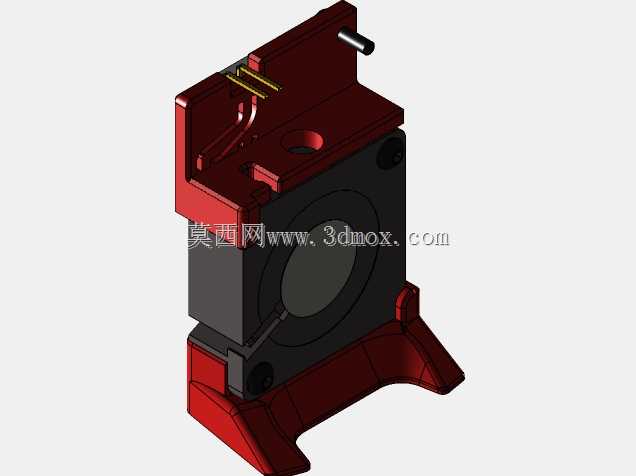

　　从实际应用场景来看，这类桌面级设备可覆盖个人创客的原型件打样、小批量定制零件生产、教学场景下的增材制造实操练习等需求，整体安装边界控制在桌面可容纳的尺寸范围内，不需要占用独立的工业作业空间，普通工作台面即可放置使用。打印平台采用磁吸式弹簧钢平台设计，打印完成后可直接取下平台弯折即可让成型件脱落，不需要额外使用铲刀撬动，降低操作过程中损坏平台或工件的概率。挤出端的散热风道采用定向吹风设计，冷风直接吹向喷嘴下方的耗材成型区域，加快熔融耗材的冷却速度，提升悬垂结构、小细节特征的打印成型质量。设备框架预留的扩展槽位可后期加装自动调平传感器、 enclosure恒温模块、空气过滤组件等配件，不需要对主体结构做大规模改动，可根据不同的打印耗材特性、使用需求做功能升级，适配PLA、ABS、TPU等多种常见熔融沉积成型耗材的打印作业需求。
