折叠便携户外露营烧烤炉结构设计

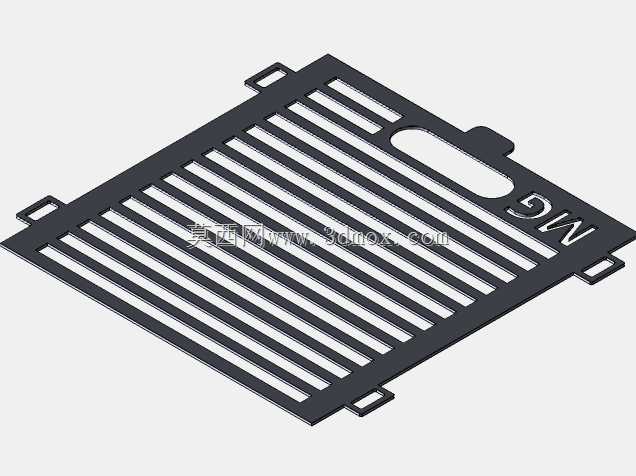

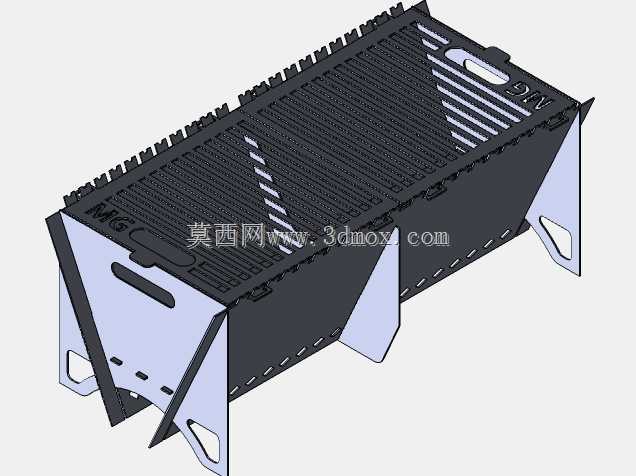

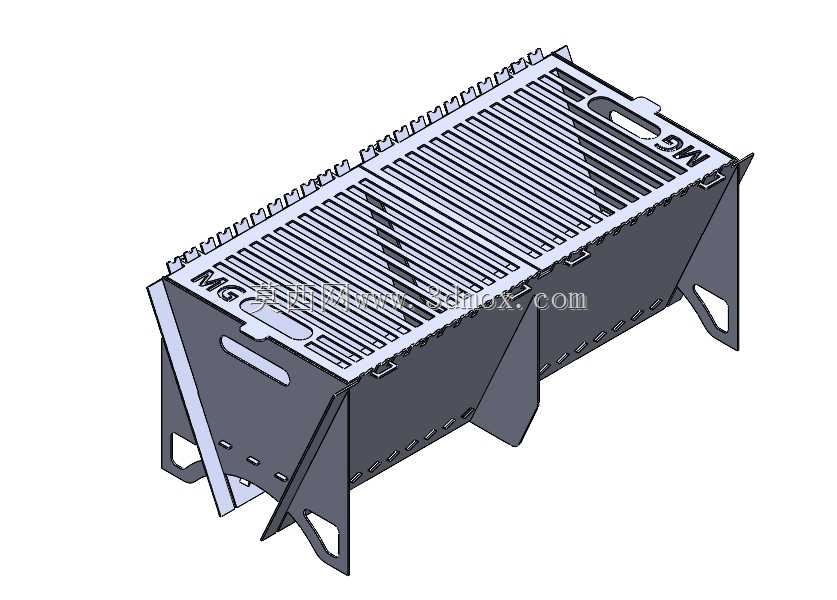

　　这款折叠式烧烤炉的结构设计，核心围绕户外场景的便携性需求展开，区别于传统固定式烧烤架的笨重形态，整体采用薄钢板折弯拼接的钣金工艺实现，所有支撑腿与炉体主体采用一体化铰接折叠结构，无需额外配套安装配件，展开即可直接使用，收纳后可形成规整的长方体形态，能够轻松放入车载储物箱、露营背包侧袋等空间，适配家庭自驾露营、近郊徒步野餐、营地集体活动等多类户外使用场景，甚至可满足临时户外作业点的简易加热烹饪需求。从功能结构来看，炉体主体采用梯形收窄的槽型结构，上宽下窄的形态既能够扩大上方烤网的有效放置面积，同时下方收窄的炭槽可以让木炭燃烧的热量自然向上聚拢，减少热量向侧边无意义散逸，提升木炭燃烧的热利用效率，烤网表面采用等距排布的条形格栅结构，

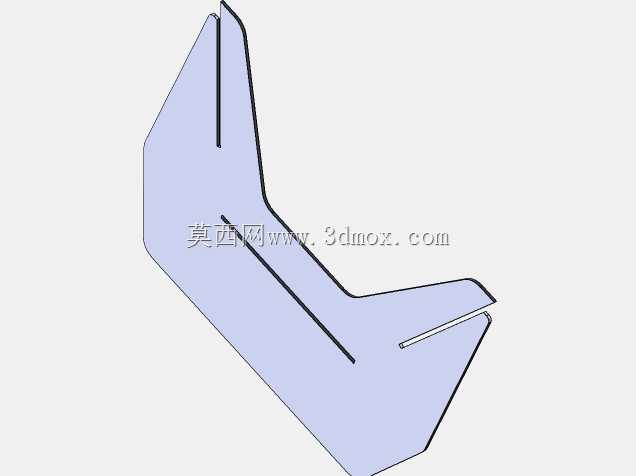

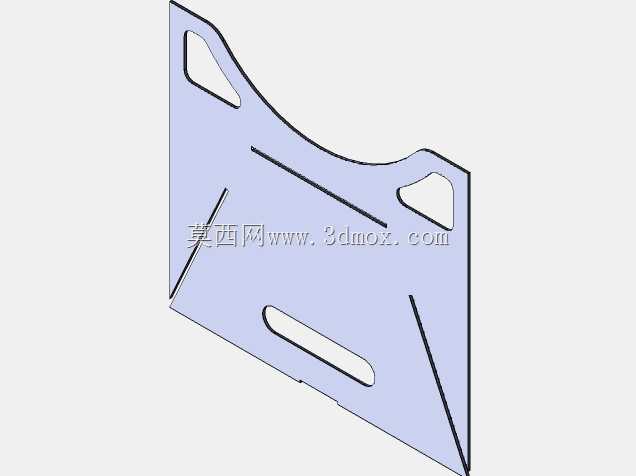

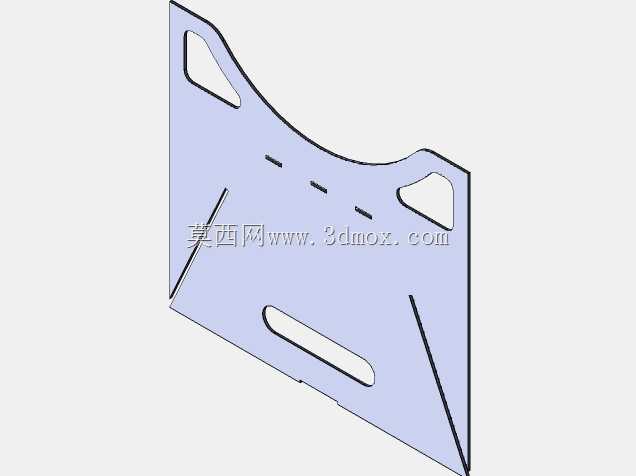

　　格栅间隙经过尺寸校核，既能够避免小块食物掉落进炭槽，又可以保证热量充分向上传导，同时格栅侧边冲压有品牌标识凹槽，在不额外增加零件的前提下提升烤网的结构刚度，避免高温下长期承重出现形变。两侧的支撑腿采用三角形稳定结构设计，展开后支撑腿与炉体侧边形成稳定的三角受力面，每个支撑腿底部都冲压有镂空的挂接孔位，一方面可以减轻支撑腿的整体重量，另一方面在需要固定炉体时，可通过地钉穿过孔位将炉体固定在泥土地面，避免户外有风或者误碰时炉体出现侧翻风险。炉体两端设计有内凹式的冲压提手，提手与炉体侧壁为一体化折弯成型，没有额外的焊接或者铆接工序，既减少了装配环节的工作量，也避免了额外连接件在高温环境下出现松动、脱落的问题，

　　提手的内凹深度经过人体工程学校核，佩戴隔热手套也可以顺利握持挪动炉体。烤网与炉体的配合采用侧边卡槽定位，烤网边缘的折边可以直接卡入炉体上沿的冲压卡槽内，不需要额外的紧固件固定，拆卸清理时直接向上提起即可取出烤网，使用后清理炭灰时，可直接将炉体翻转倒出残留炭渣，没有复杂的拆卸步骤。从安装边界尺寸来看，展开状态下炉体的整体高度经过校核，刚好适配成年人坐姿操作的舒适高度，不需要额外垫高或者弯腰操作，烤网的有效使用面积可以同时容纳3-5人份的食材烤制需求，收纳状态下整体厚度控制在5厘米以内，占用的储物空间远小于传统分体式烧烤架。结构设计上充分考虑了钣金加工的工艺性，所有零件均采用激光切割下料后折弯成型，没有复杂的曲面冲压工序，

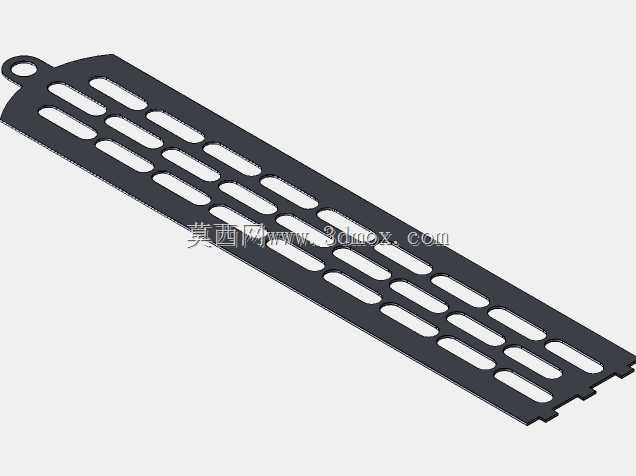

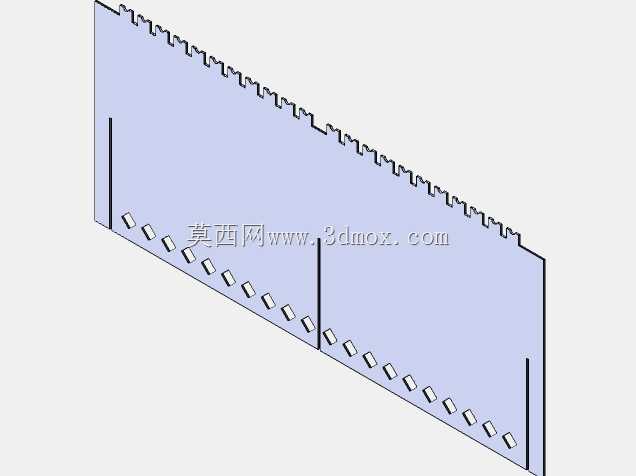

　　普通的钣金加工车间即可完成生产，零件之间的铰接点采用冲压翻边的孔位配合，不需要额外采购合页等标准连接件，进一步降低了整体的制造成本，同时铰接位置预留了足够的热膨胀间隙，避免炉体高温受热后出现铰接点卡滞，无法顺利折叠收纳的问题。炉体侧壁设计有阵列排布的通风小孔，小孔的位置距离炭槽底部有一定高度，既可以为木炭燃烧提供充足的补充氧气，让木炭充分燃烧减少黑烟产生，又可以避免炭灰从通风孔漏出污染放置台面，通风孔的孔径经过尺寸设计，不会让燃烧的火星从孔内溅出，提升使用过程的安全性。烤网的格栅条采用上窄下宽的截面形态，食材放置时与格栅的接触面积更小，能够减少食材粘连在烤网上的概率，同时格栅条的两端与烤网边框采用满焊连接，长期高温使用下也不会出现格栅条脱落的问题。整体结构没有易损的小零件，日常使用仅需要在使用后清理表面的食物残渣与炭灰即可，不需要特殊的维护保养，折叠结构的铰接位置没有复杂的锁扣，依靠钣金件自身的折弯弹力即可实现展开状态的位置保持，不会出现使用过程中支撑腿意外折叠的情况。
