电气系统集成用通风式钣金防护箱体

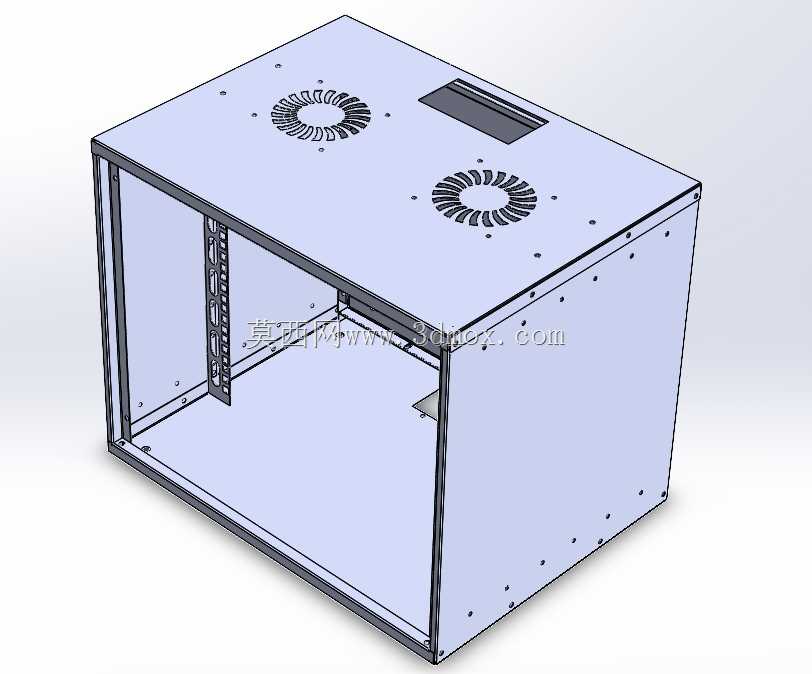

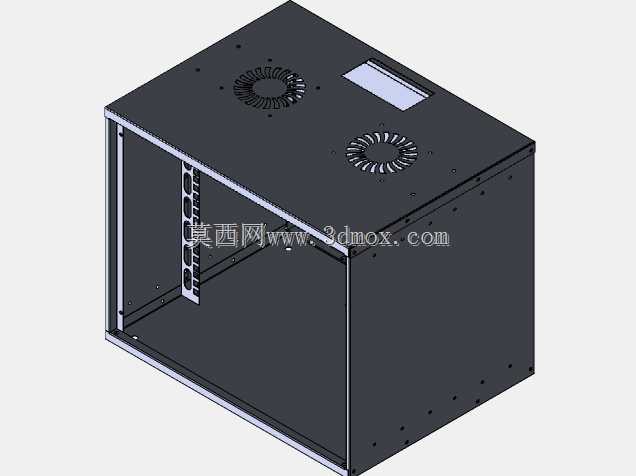

　　这款钣金箱体主要面向工业现场电气系统集成场景设计，可作为小型工控机组、阀组控制模块、低压配电单元的承载防护外壳，适配车间生产线旁就地安装、设备配套内嵌安装、小型控制站独立布设等多种使用场景，能够为内部电气元件提供可靠的物理防护与基础散热支撑。从实际使用需求出发，箱体采用开放式单侧开口结构，开口侧预留了整圈安装孔位，可配合密封胶条与侧盖板完成封闭，也可直接通过法兰孔对接设备主机的安装面，省去额外转接支架的加工工序，适配不同安装场景的快速装配需求。

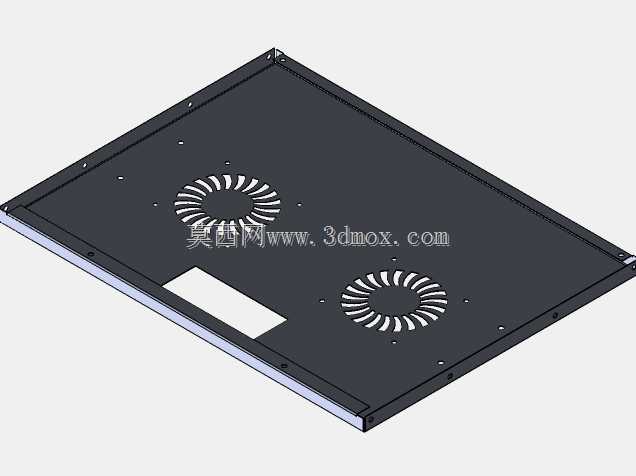

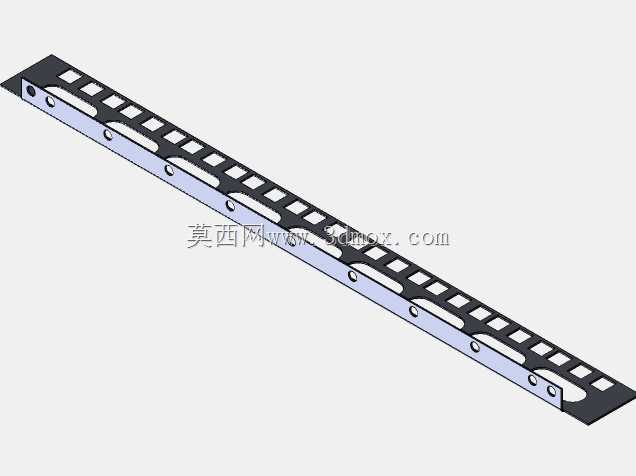

　　箱体顶部设置两处轴流风扇安装位，采用标准圆形开孔搭配周边固定螺丝孔，可直接适配市面常规尺寸的散热风扇，开孔位置避开内部元件安装的核心区域，形成顶部抽风的散热风道，配合箱体侧面预留的自然通风间隙，可带走内部PLC模块、开关电源、小型继电器等元件工作产生的热量，避免密闭空间内积热导致元件寿命衰减。顶部还预留了长条形开槽，可用于安装状态指示灯、操作按钮或者走线槽出口，无需后期二次开孔加工，减少现场改制的工作量。箱体内部一侧设置了竖向的安装立柱，立柱上预冲了连续的模数化安装孔，可直接固定DIN导轨，用来安装断路器、接线端子、小型继电器等标准电气元件，立柱与箱体侧板采用点焊固定，保证足够的承重能力，即使安装多组重型端子排也不会出现变形问题。

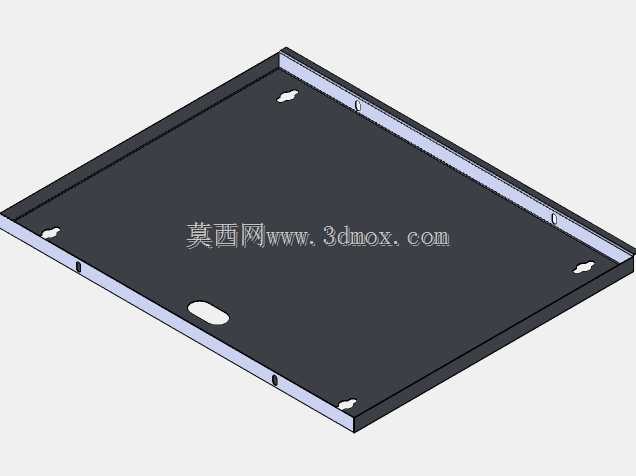

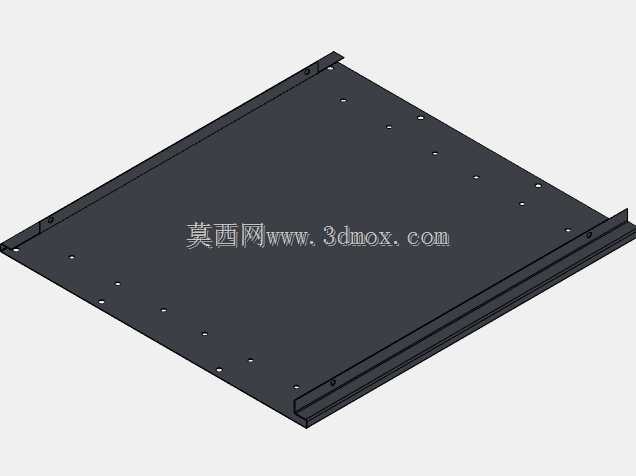

　　箱体的板材折弯处均做了圆角过渡处理，避免装配过程中划伤线缆或者操作人员，所有外露边缘都经过去毛刺处理，符合电气设备外壳的安全规范要求。从安装边界来看，箱体的底板预留了四个沉头安装孔，可直接通过膨胀螺栓固定在墙面或者设备基座上，也可搭配L型安装支架实现壁挂安装，安装孔的位置避开了内部元件的布设区域，不会出现螺丝顶到内部元件的问题。箱体的外形尺寸经过优化，在保证内部有足够空间容纳常规电气元件的前提下，尽可能压缩外部体积，减少对安装空间的占用，适合在空间紧凑的设备旁或者生产线间隙布设。

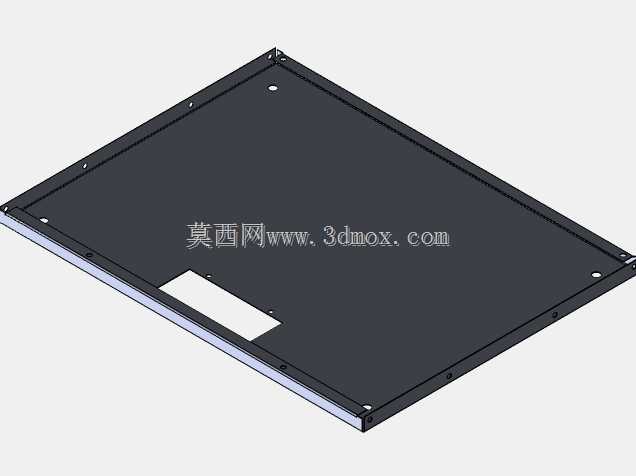

　　设计过程中充分考虑了钣金加工的工艺性，所有折弯角度均为90度，无需特殊折弯模具即可加工，板材拼接处采用定位缺口搭配点焊的方式，减少焊接变形，保证箱体的整体形位公差，拼接完成后缝隙均匀，后续表面喷涂处理时不会出现明显的接缝痕迹。箱体的所有孔位均采用数控冲床加工，孔位精度控制在±0.1mm范围内，保证风扇、按钮、安装螺丝等配件的装配顺畅度，无需现场扩孔修正。在实际使用中，这款箱体可根据内部元件的发热情况灵活配置风扇数量，低发热场景可直接用盖板封闭风扇孔，作为普通密封防护箱使用，高发热场景则安装双风扇形成强制对流，适配不同功率等级的电气系统使用需求。箱体的侧板采用整板折弯成型，没有额外拼接缝，整体结构强度更高，在车间多尘、有轻微振动的环境下也能长期稳定使用，不会出现接缝开裂、螺丝松动的问题。内部的安装立柱可根据实际需求调整安装位置，通过在侧板预留的备用孔位上重新固定，即可适配不同尺寸的元件安装，给后期的系统改造留出足够的调整空间。
