铰铝自动滑轮加工用精密数控钻床结构

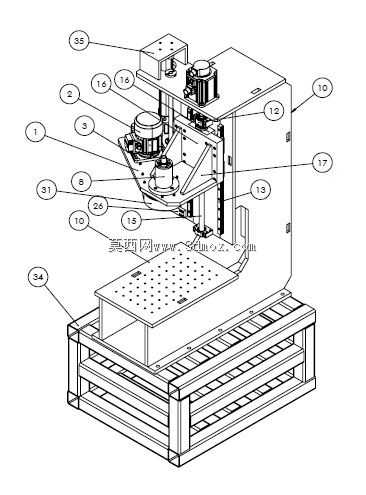

　　在铝制滑轮的批量精密加工场景中，常规钻削设备往往面临铰孔精度不足、工位切换效率低、铝屑排送不畅的问题，这款数控钻削设备正是针对铰铝自动滑轮的加工需求做了定向结构优化，从整体布局到细节结构都围绕铝件加工的工艺特性展开设计。设备采用立式C型床身布局，这种结构的优势在于开敞性好，工件吊装、上下料操作空间充足，同时床身主体采用厚钢板焊接后去应力处理，配合底部双层筋条焊接的基座结构，能够有效抵消钻削过程中产生的振动，避免铝件加工时出现振纹，保障孔壁的表面粗糙度达到铰孔工艺要求。基座上方设置的带孔T型槽工作台，台面均匀排布的安装孔可适配不同规格的滑轮工装夹具，工作台的安装边界预留了足够的装夹空间，可覆盖常规规格铰铝自动滑轮的装夹需求，

　　无需额外拓展工作台面即可完成单批次多件工件的装夹固定。主轴单元采用立式进给结构，搭配多工位转塔式刀架，可在一次装夹后完成钻孔、扩孔、铰孔、端面锪平的多工序加工，省去了传统单轴钻床反复换刀、重新定位的工序，针对铝件加工的特性，主轴转速区间做了针对性适配，高转速区间可满足铝件铰孔时的线速度要求，避免积屑瘤的产生，进给系统采用伺服驱动配合精密直线导轨，进给量可根据不同孔径、不同加工阶段做精准调节，保障铰孔尺寸公差稳定在工艺要求范围内。设备的防护结构做了半封闭设计，在加工区域的侧面设置可开合的防护门，既能够阻挡铝屑飞溅，又不会影响上下料操作，床身侧面预留的排屑口可对接铝屑输送装置，实现加工过程的自动排屑，减少人工清理的工作量。

　　电气控制单元集成在床身侧后方的电控仓内，仓体做了密封防尘设计，避免铝屑进入电控元件造成短路故障，操作面板设置在床身前侧的易操作位置，操作人员可在装夹工位旁直接完成参数调整、工序启动的操作，无需长距离走动。从安装边界来看，设备整体占地尺寸适配常规机械加工车间的设备排布间距，底部预留的地脚螺栓安装孔可直接与车间地面的预埋螺栓固定，无需额外制作安装基座，进场后接通电源、气源即可完成调试投入使用。在实际加工场景中，这款设备可完成铰铝自动滑轮的中心孔、安装孔、销孔的全工序加工，加工过程中工件一次装夹即可完成所有孔系加工，避免了多次装夹带来的定位误差，加工出的孔位同轴度、位置度都能满足滑轮组件的装配要求，有效提升铝制滑轮的加工效率和成品合格率。

　　设备的主轴进给行程、工作台移动行程都经过精准匹配，在覆盖目标工件加工范围的前提下，尽可能压缩了设备的整体外形尺寸，减少车间占地空间，同时运动部件的行程限位做了双重防护，既有软件层面的行程限位设置，又在导轨两端安装了硬限位撞块，避免设备超程运行造成结构损坏。针对铝件加工时的冷却需求，设备预留了切削液喷淋管路的安装位置，可在刀架旁加装冷却喷嘴，加工时直接对准切削区域喷淋乳化液，既能够降低刀具和工件的加工温度，又能够冲掉加工产生的细铝屑，避免铝屑刮伤已加工的孔壁表面。
