板材加工用激光切割设备三维结构

　　在广告标识、定制家具、工艺礼品加工的车间现场，这类针对3mm厚度中密度纤维板、植物纤维板、pelexy复合片材的激光切割设备，是小批量柔性裁切工序里的核心工位装备，和传统锯切、铣削加工不同，它依靠聚焦后的高能量激光束完成非接触式裁切，加工过程无刀具磨损，切边光滑无毛刺，不需要后续二次打磨工序，尤其适合复杂轮廓的异形板材件加工。从结构设计逻辑来看，这套设备的整体框架采用方管焊接后时效处理的床身结构，横梁选用挤压铝型材搭配线性导轨的运动组件，兼顾运动惯量与结构刚性，X、Y轴的传动采用同步带搭配伺服驱动的方案，能在保证0.02mm级定位精度的同时，将空程移动速度提升到每分钟20米以上，适配薄板材的高速裁切需求。

　　设备的Z轴部分搭载随动调焦机构，能够实时跟随板材表面的起伏调整激光焦点位置，避免因板材放置不平整、局部翘曲导致的切不透、切边焦黑问题，激光发生器选用封离式CO2玻璃管，功率匹配80W规格，刚好覆盖3mm及以下厚度非金属板材的穿透切割需求，不会出现功率冗余带来的成本浪费，也不会因功率不足导致切割效率低下。安装边界方面，设备的整体占地尺寸控制在长1.8米、宽1.3米、高1.1米的范围内，不需要做专门的设备地基，普通硬化车间地面放置调平后即可投入使用，外接气源只需要0.4-0.6MPa的洁净压缩空气，就能完成吹渣、保护聚焦镜的功能，不需要额外配备高纯度氮气、氧气辅助气源，大幅降低中小加工户的使用门槛。设备的工作台面采用蜂窝网格结构，

　　既能保证切割过程中烟气顺利下抽，也能避免板材背面被反射激光灼伤，台面下方集成抽屉式废料收集槽，切割产生的少量碳化碎屑可以定期抽出清理，不需要复杂的维护操作。在实际生产场景里，这类设备可以直接对接排版软件，将待加工的零件图形自动嵌套排版，最大化提升板材利用率，相比传统的样板划线、带锯裁切工艺，材料利用率能提升15%以上，加工同批次异形零件的一致性误差控制在0.1mm以内，完全满足家具配件、广告字、工艺摆件的加工精度要求。设计过程中特意将电气控制舱集成在床身右侧的空腔内，走线全部采用拖链内置的方式，避免加工过程中产生的烟尘、碎屑进入线缆接头造成接触不良，设备的操作面板设置在机身前侧右方，符合操作人员站在设备前侧上下料的操作习惯，

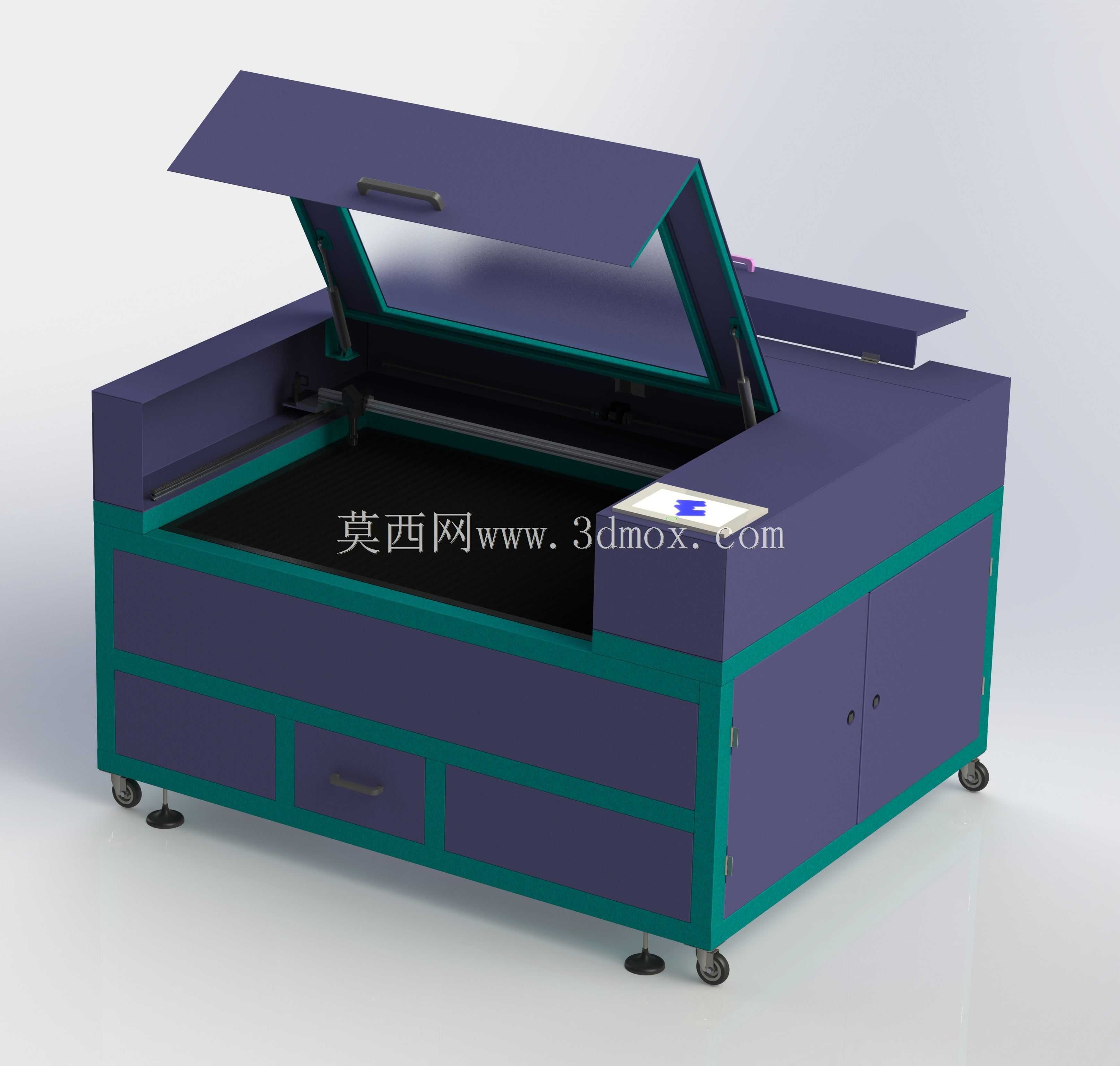

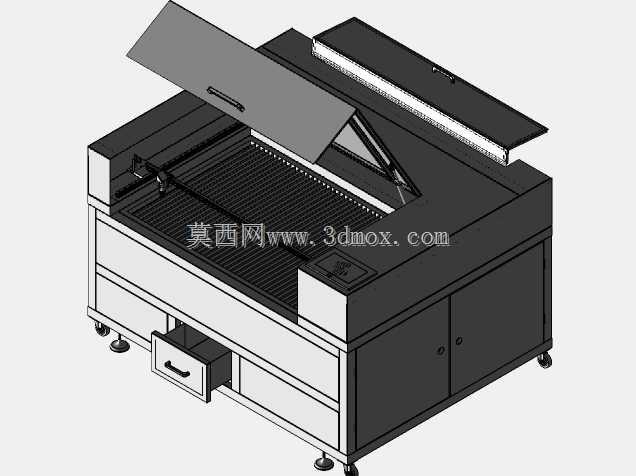

　　急停按钮布置在面板最外侧，遇到突发情况可以单手快速触发停机。排烟系统的接口设置在设备后侧，对接车间的集中排烟管道后，可以将切割产生的少量烟气全部抽排到室外处理，避免车间内烟尘积聚影响操作人员健康。和大功率金属激光切割机不同，这款设备的设计定位就是薄型非金属板材的中小批量加工，所有结构选型都围绕这个核心需求展开，没有多余的冗余功能，整体结构简单可靠，日常维护只需要定期清洁聚焦镜、检查同步带张紧度即可，不需要专业的售后人员驻场维护，非常适合小型加工门店、校办工厂、创客空间这类场景使用。从建模细节来看，整套模型还原了设备的所有核心结构件，包括床身框架、运动横梁、激光头组件、工作台面、控制舱、操作面板等部分，各个运动部件的装配关系完全按照实际设备的装配公差搭建，可以直接用于设备方案展示、结构优化验证、加工工艺仿真等场景，也可以作为同类非标切割设备设计的参考蓝本，帮助设计人员快速完成方案迭代，减少从零开始建模的重复工作量。
