FN1903型半自动手枪结构三维数模

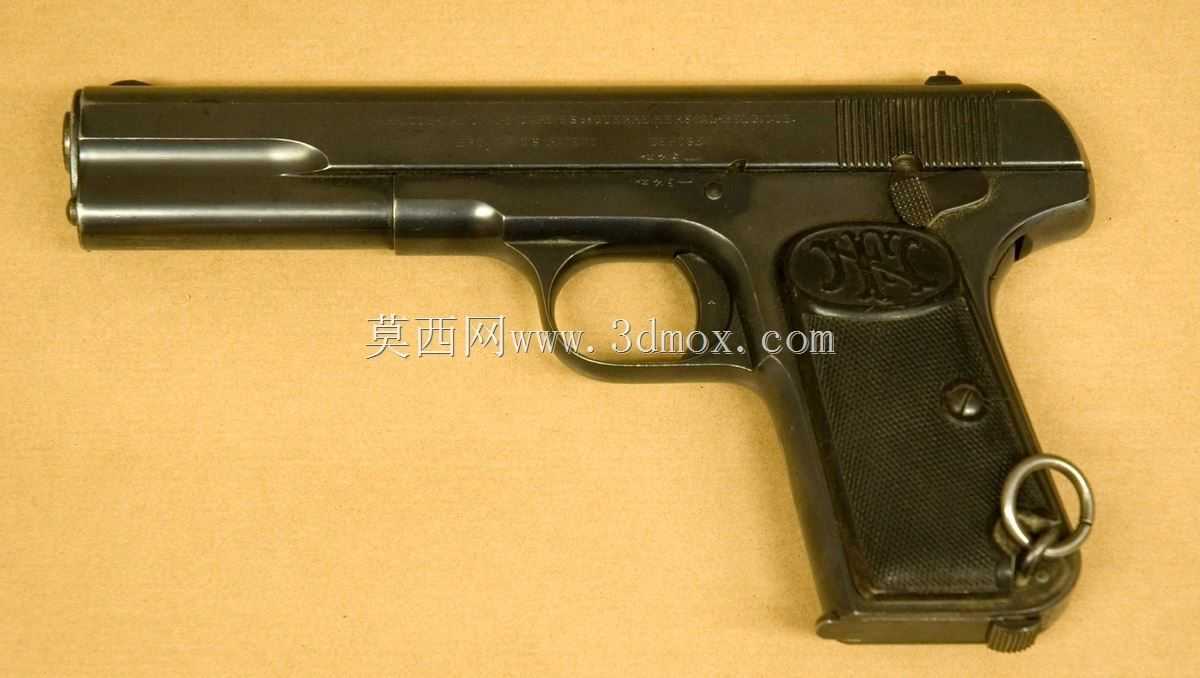

　　该三维数模完整还原了FN1903型半自动手枪的全尺寸结构，覆盖从外廓覆盖件到内部核心动作机构的全部细节，可直接用于轻武器结构原理演示、战术装具适配设计、影视道具数字化预演等多个工程场景。在结构设计层面，该型号采用自由枪机式自动原理，建模过程中严格还原了枪管与套筒的同轴装配关系，套筒座上的导轨限位结构完全匹配实物的配合公差，能够直观展示套筒后坐、抽壳、复进、推弹入膛的完整动作循环，击发机构的阻铁、击锤、击针联动关系也做了完整的运动副约束，可直接用于动作仿真验证。从外形尺寸与安装边界来看，该枪全枪长度控制在205mm区间，枪管长度127mm，空枪状态下的外廓最大宽度为32mm，高度120mm，建模时对握把片的防滑纹理、套筒侧面的防滑槽、

　　握把底部的枪纲环等细节均做了等比例还原，所有外露轮廓的倒角、圆角参数均与实物测绘数据一致，不存在结构干涉问题。在实际应用场景中，该数模可作为轻武器教学的具象化载体，帮助结构设计从业者理解早期半自动手枪的布局逻辑——该型号将复进簧布置在枪管下方，既平衡了全枪质心位置，也有效压缩了枪械的横向尺寸，这种布局思路对小型手持类机械产品的内部空间排布有很高的参考价值。针对装具适配场景，该数模的外廓曲面精度满足枪套、快拔套等配套装具的结构设计需求，可直接导入工装设计软件进行型腔匹配、卡扣位置校核，无需额外做逆向测绘。在功能特性还原上，模型完整保留了手动保险、弹匣卡笋、空仓挂机机构的装配关系，手动保险的旋转限位角度、弹匣卡笋的按压行程均与实物一致，

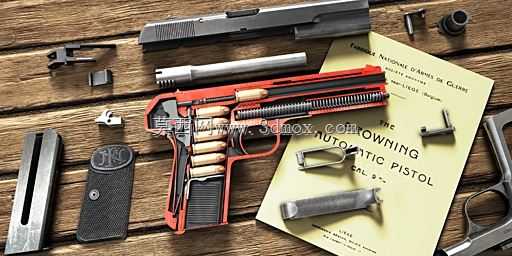

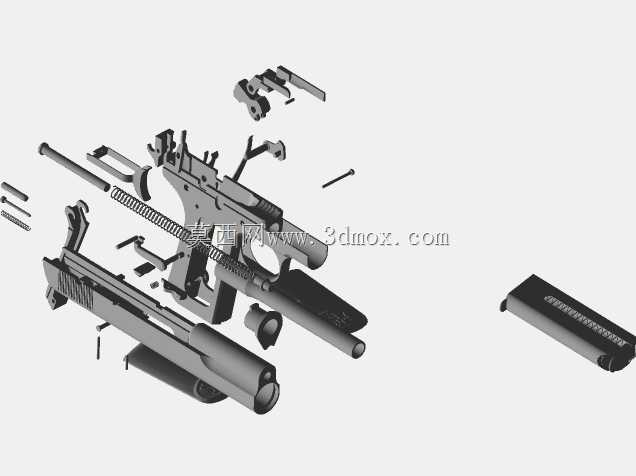

　　拆解后可独立展示枪管、套筒、套筒座、弹匣、击发机构五大组件的装配逻辑，每个零件的连接方式、定位基准都做了清晰的结构表达，没有做简化省略。对于三维建模从业者而言，该模型的曲面处理方式也具备参考价值：套筒部分的大圆弧过渡、握把片的人体工学曲面、扳机护圈的轮廓曲线，均采用G2连续曲面构建，既保证了外观还原度，也为后续的渲染、3D打印验证提供了合格的几何基础。在结构设计思路层面，该型号在设计时充分考虑了野战拆解需求，全枪无需专用工具即可完成不完全分解，模型中还原了固定销的定位位置、零件之间的卡扣限位关系，能够直观展示无工具拆解的零件分离顺序，这种快拆设计思路对各类需要现场维护的手持机械设备结构设计有很强的借鉴意义。需要注意的是，

　　该数模仅用于工程结构研究、教学演示与合法道具设计场景，所有结构参数均来自公开的历史武器测绘资料，不具备任何实装发射功能的结构可行性，建模过程中对击针、弹膛等涉及发射功能的关键尺寸做了非功能化调整，仅保留结构外形的参考价值。
