徕卡M11旁轴数码相机高精度结构建模

　　本次建模的徕卡M11旁轴数码相机，面向数码影像设备结构研发、工业设计验证、产品展示等多场景应用，可用于相机新品研发阶段的结构干涉校验、外观手板制作参考、影视道具三维资产搭建，也可作为精密光学器材结构教学的具象案例，帮助结构设计从业者理解紧凑型影像设备的空间布局逻辑。从实际用途来看，该机型作为专业级旁轴数码相机，核心服务于专业摄影师、高端摄影爱好者的静态影像拍摄需求，机身结构需要兼顾握持手感、光学组件安装精度、操控部件的人机交互合理性，同时要在紧凑的机身内容纳全画幅感光元件、黄斑对焦联动机构、可更换镜头卡口、电池与存储模块等核心组件，对结构空间的利用率要求极高。

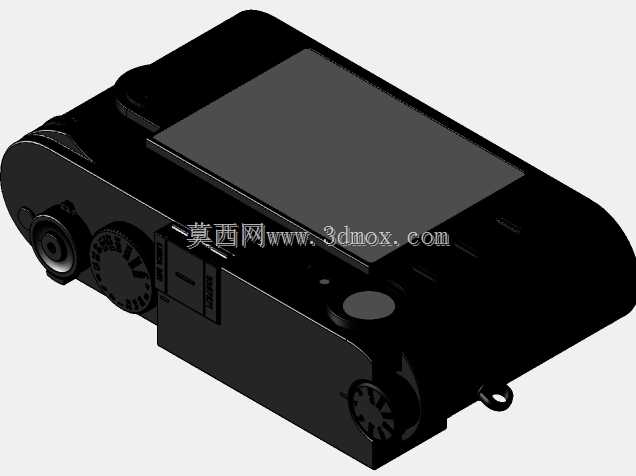

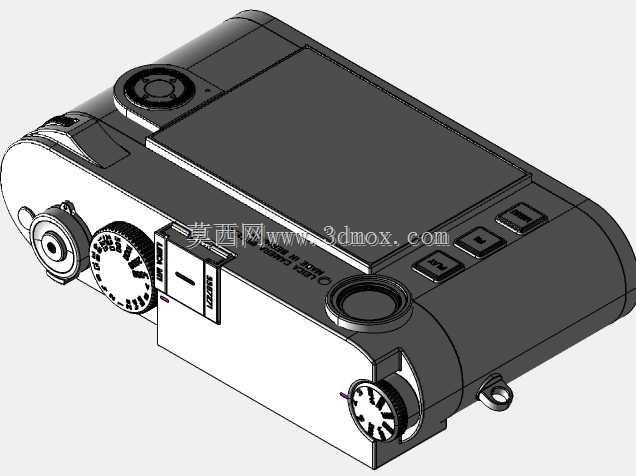

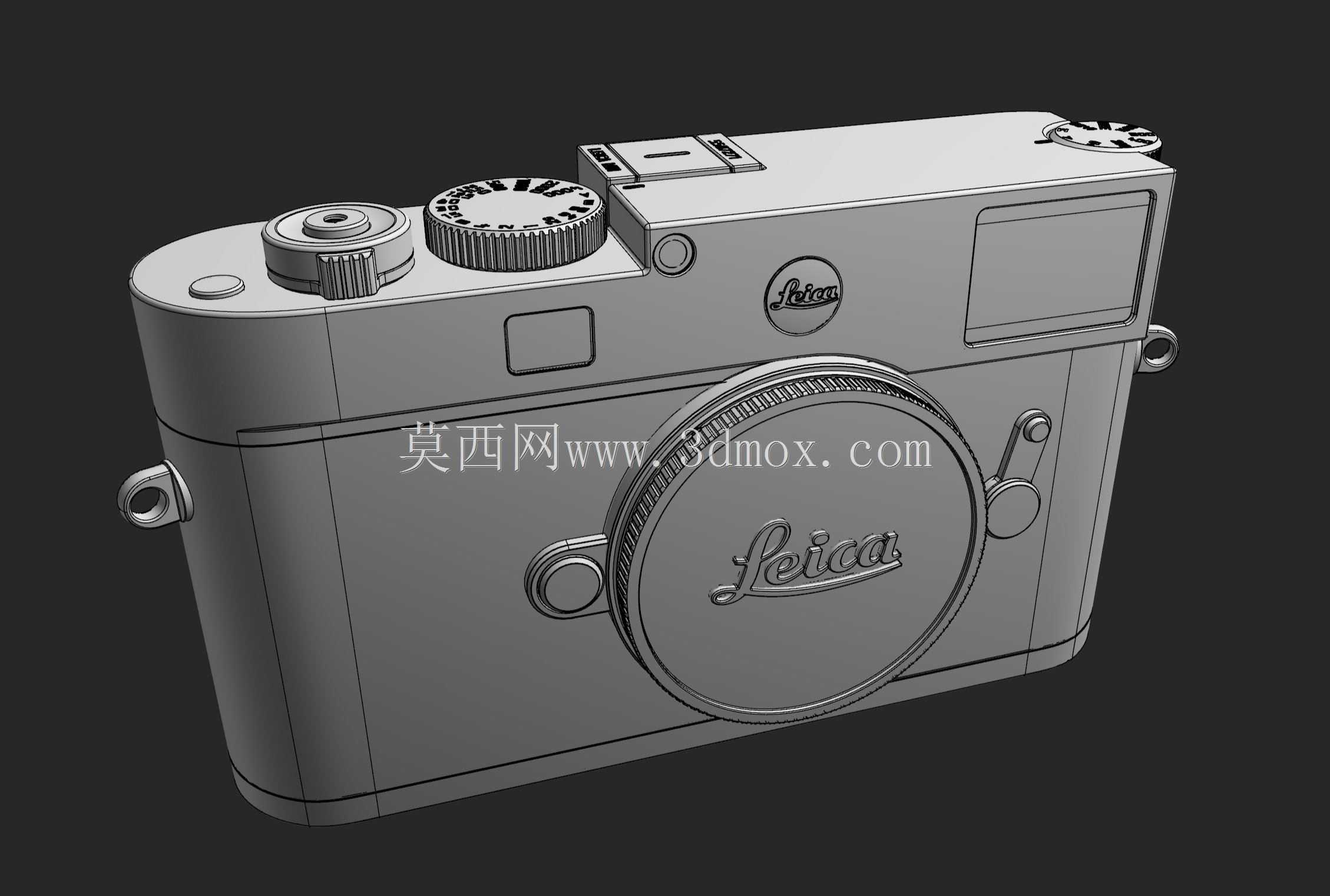

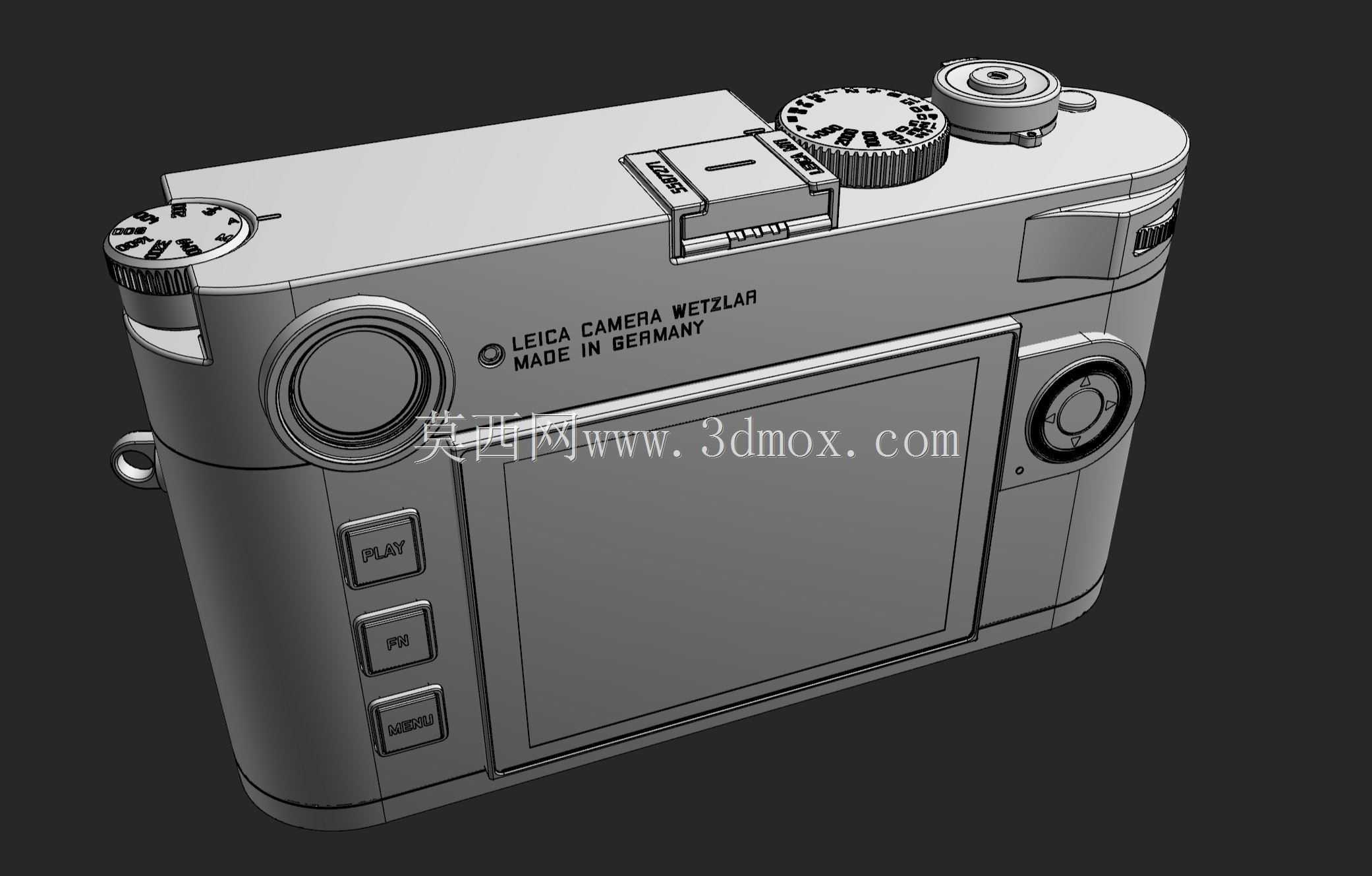

　　从功能特性层面拆解，该模型完整还原了实体机型的核心结构分区：机身正面的徕卡M卡口结构保留了标准的卡口定位止口、镜头锁定弹片安装位、电子触点排布槽，可匹配同卡口的镜头模型实现装配验证，卡口法兰距严格遵循实体机型的27.8mm标准，确保模拟装配时的光学后截距符合成像要求；机身顶部整合了快门速度拨盘、快门按钮、感光度调节拨轮、热靴安装座，所有操控部件的转动行程、按压行程都按照实体机型的操作逻辑做了结构预留，拨盘的定位棘爪结构、按钮的复位弹簧安装位都做了细化还原，可用于验证操控部件的操作手感与结构可靠性。机身背部的LCD屏幕安装槽、按键排布区、拇指握持凸起的曲面造型完全贴合人体工学设计，握持区域的蒙皮安装位预留了0.3mm的下沉深度，匹配实体机型的蒙皮粘贴厚度，确保装配后机身表面的曲面过渡顺滑无突兀台阶。

　　设计思路上，建模全程遵循紧凑型精密设备的空间堆叠原则，首先以卡口法兰面为核心基准面，向前预留镜头安装的避让空间，向后依次排布感光元件安装腔、主板安装位、电池仓与存储卡槽，所有内部结构件的壁厚控制在1.2-1.8mm区间，既满足结构强度要求，又尽可能压缩机身厚度；机身外壳的曲面过渡采用G2连续的曲面构建，尤其是机身前部的握持凸起、顶部拨盘周边的倒角、背部拇指位的曲面，都严格匹配实体机型的握持触感，避免出现生硬的棱角影响使用体验。考虑到旁轴相机的黄斑对焦联动机构是核心精密部件，模型中还原了对焦联动杆的摆动路径、取景器光路的预留通道，联动机构的转动轴孔位公差控制在0.02mm以内，确保模拟运动时无卡滞、无虚位。

　　外形尺寸与安装边界方面，模型严格按照实体机型的尺寸参数构建，机身整体宽度139mm、高度38.5mm、深度80mm，所有外接部件的安装边界都做了明确标注：热靴接口采用标准ISO 518热靴尺寸，可匹配通用型外接闪光灯、取景器等附件；底部的快装板螺孔为标准1/4英寸UNC螺纹，位置与机身重心重合，适配市面主流的三脚架快装板；侧面的腕带挂孔孔径为2.5mm，可匹配标准相机腕带的挂绳结构。机身所有边角的R角最小为0.8mm，避免加工时出现应力集中问题，外壳拼接处的止口结构预留0.1mm的装配间隙，确保实际生产装配时的公差容限符合量产要求。电池仓的开盖转轴位置、仓盖锁定卡扣的结构都做了完整还原，仓盖开启角度限制为120度，既满足电池取放的操作空间，又避免开启角度过大导致仓盖与桌面等支撑面发生磕碰。
