高像素DIY桌面式三维扫描相机结构

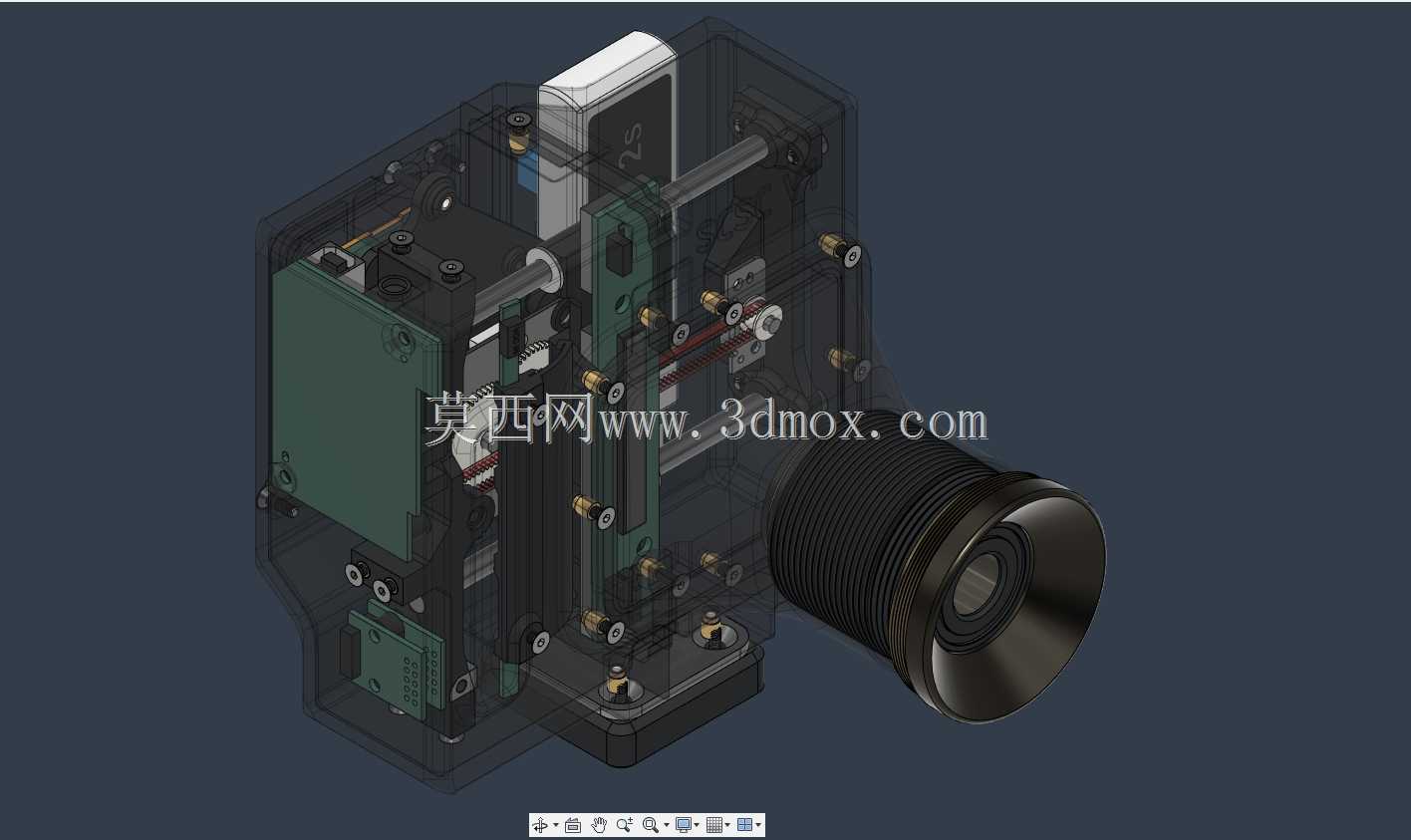

　　这款扫描相机的结构设计，核心围绕桌面级三维逆向扫描的实际作业需求展开，区别于工业级高精度扫描设备的高成本路线，整体结构优先考虑加工装配的便捷性与零部件的通用化率，核心机壳采用分体式拼接结构，主体承载框与镜头安装座通过内六角圆柱头螺钉锁紧固定，安装孔位均设计有定位沉台，装配时无需额外工装即可保证镜头光轴与成像靶面的垂直度公差控制在0.02mm以内，避免成像出现边缘虚焦、梯形畸变等影响扫描精度的问题。镜头端采用标准C口转接结构，可根据扫描作业的幅面需求更换不同焦距的工业镜头，适配小尺寸精密零件到中型工件的不同扫描场景，比如小型精密五金件的逆向建模时可更换短焦距镜头获得更大的景深，覆盖零件全部轮廓特征，

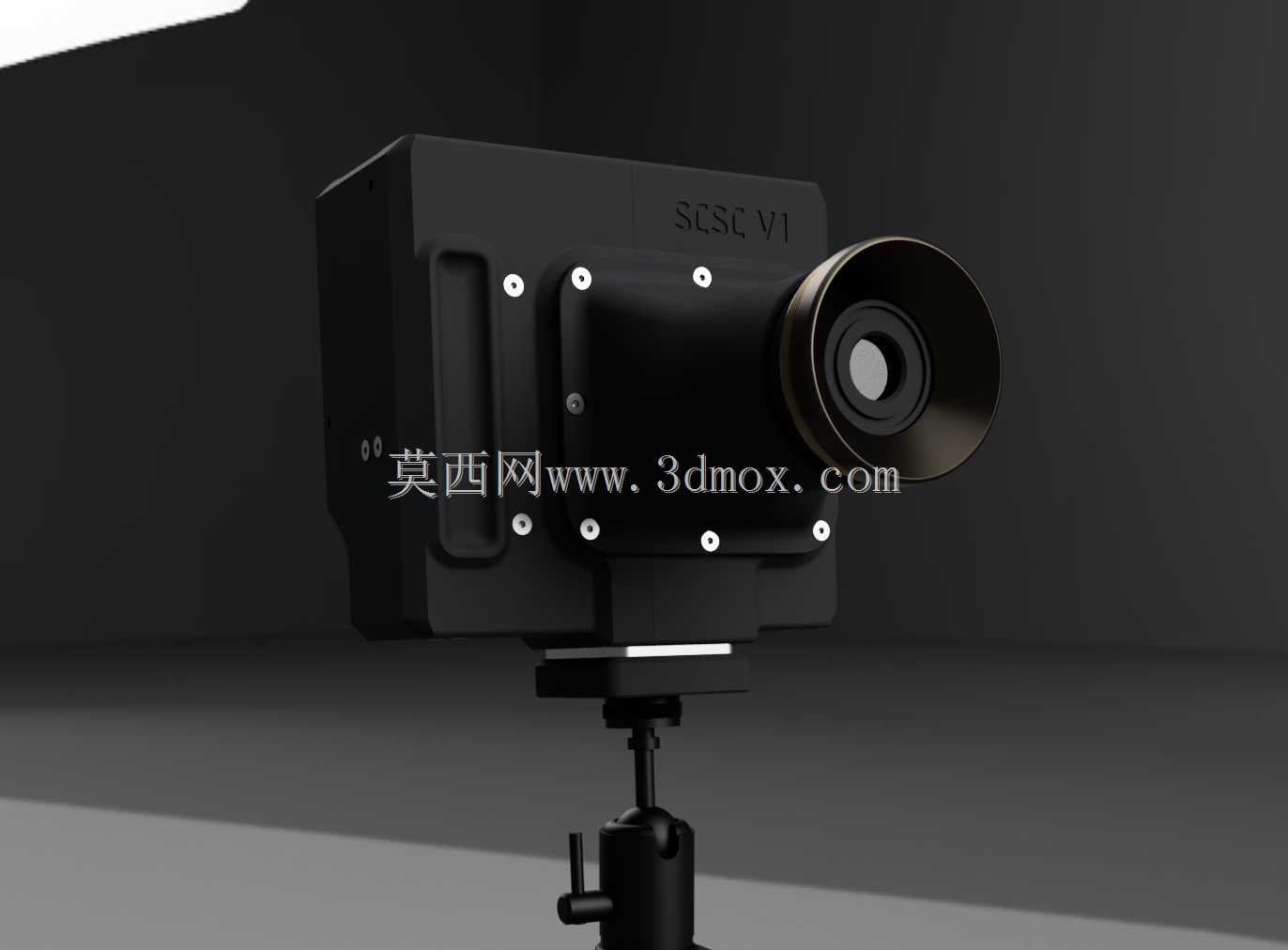

　　而针对幅面稍大的工件扫描则可更换长焦距镜头，保证工作距离内的成像分辨率满足点云拼接的像素要求。设备底部设计有标准1/4英寸螺纹安装孔，可直接适配市面主流的桌面三脚架、微调升降台等支撑配件，安装边界可兼容常见的光学实验架、工业相机固定支架的安装孔距，无需额外加工转接板即可完成设备固定，支撑结构的连接部位设计有阻尼调节结构，调整扫描角度时可在任意俯仰角度锁止，不会出现自重下滑的问题，满足不同摆放角度的扫描作业需求。从实际应用场景来看，这类DIY结构的扫描相机可覆盖个人工作室、小型加工坊的日常三维逆向需求，比如小批量零件的复刻建模、手办作品的三维数字化存档、小型机械零件的尺寸校验等场景，相比动辄数万的工业扫描设备，

　　整体结构的零部件大多可通过常规机加工、3D打印方式制作，光学成像部分采用成熟的大尺寸成像靶面组件，可输出足够高像素的影像素材，配合开源的三维扫描拼接算法，即可完成常规精度要求的三维模型重建工作。结构设计过程中充分考虑了散热需求，核心成像电路板的安装位置与机壳内壁预留有2mm的空气对流间隙，机壳侧面设计有隐蔽式通风槽，长时间连续扫描作业时，电路板产生的热量可通过对流间隙自然散出，不会出现因温度过高导致的成像噪点增加、色彩漂移等问题。机壳外表面做了哑光黑色阳极氧化处理，一方面可以避免环境光线在机壳表面产生反光，干扰扫描过程中的结构光投射效果，另一方面哑光表面也不容易残留指纹、加工划痕，日常使用维护更加便捷。

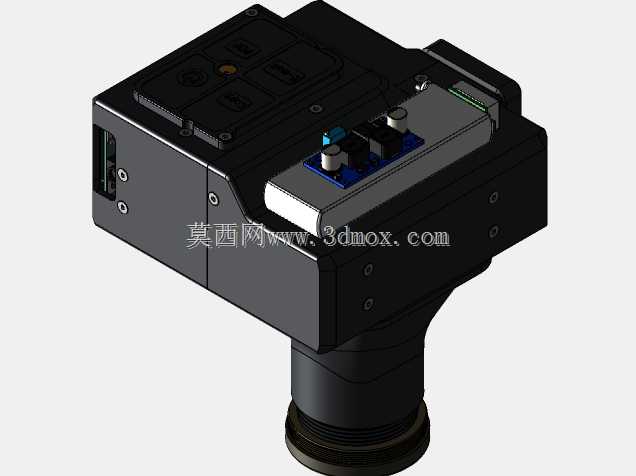

　　设备的整体外形尺寸控制在120mm100mm80mm范围内，不含镜头的整机重量控制在500g以内，不仅可以固定在支架上使用，也可手持完成一些特殊角度的补扫作业，针对工件上一些支架固定状态下无法拍摄到的倒扣、深孔特征，手持补扫时设备的重量适中，长时间握持也不会产生明显的疲劳感。电路接口部分统一布置在机壳的后侧，包含数据传输接口与供电接口，接口位置做了下沉式设计，连接数据线后线材不会突出机壳外轮廓，避免调整设备角度时线材与周边支架、工件产生干涉，接口周边设计有加强筋结构，频繁插拔线材时不会导致接口处的壳体开裂，提升日常使用的结构可靠性。在零件选型上，所有的紧固螺丝均采用标准公制规格，日常维护拆装时无需准备特殊规格的工具，壳体的拼接缝隙控制在0.1mm以内，既可以保证装配精度，也能阻挡日常使用环境中的灰尘进入机壳内部，落在成像靶面或镜头后组上影响成像质量。镜头外圈设计有可手动旋转的光圈与焦距调节环，调节阻尼适中，调整好参数后可通过侧边的紧定螺钉锁止，避免扫描过程中误触导致焦距偏移，影响最终的点云拼接精度。
