剖视结构展示燃气轮机动力装置

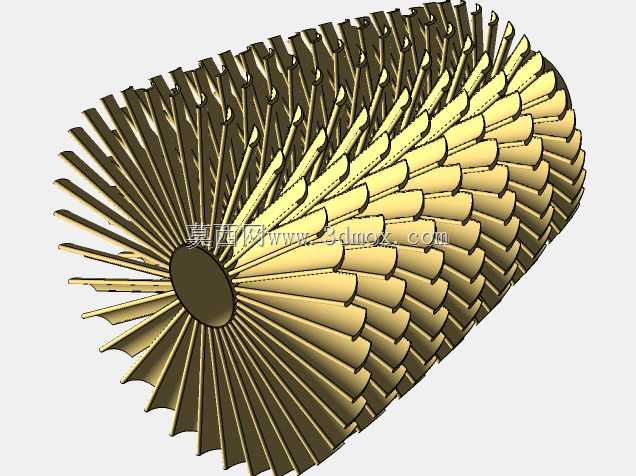

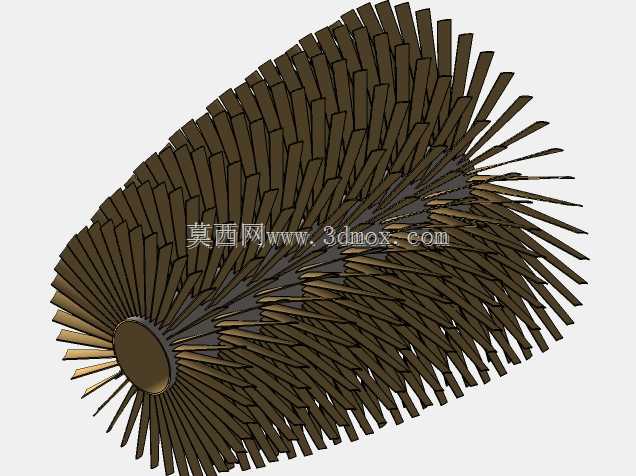

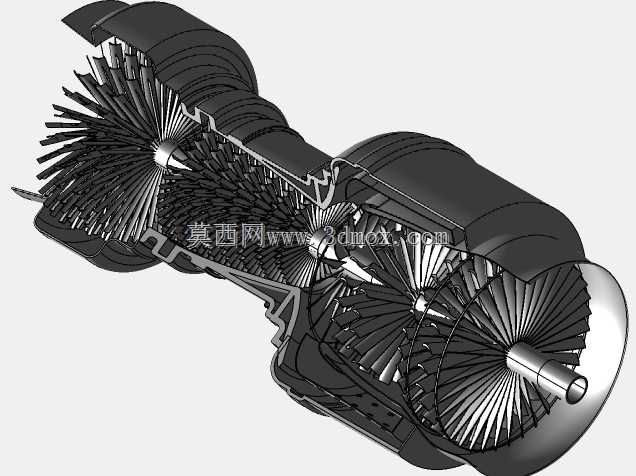

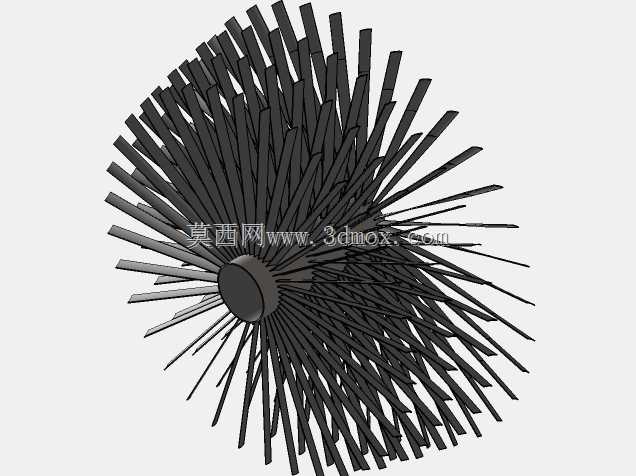

　　在分布式能源站、油气长输管线增压站、大型舰船主动力舱以及尖峰负荷调峰电厂的场景里，燃气轮机始终是核心动力输出单元，这套剖视结构的三维模型，完整还原了单转子燃气轮机的核心流道与部件配合关系，能直接用于结构教学、原理演示以及新方案的前期构型推演。从实际工程用途来看，该类燃气轮机可直接驱动压缩机完成管线天然气增压，也可耦合减速箱带动发电机输出工频电力，部分改型还能作为工业驱动源，带动大型流程泵、压缩机完成高负载连续作业，其核心优势在于启停响应速度快、单位功率密度高，不需要配套庞大的冷却水系统，在缺水区域的能源站点适配性极强。从功能特性上看，模型完整呈现了压气机段、燃烧室段、涡轮段的同轴布局：前端多级轴流压气机叶片逐级压缩来流空气，

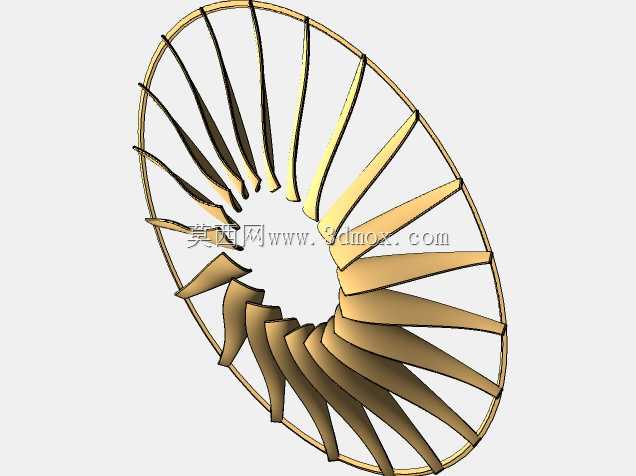

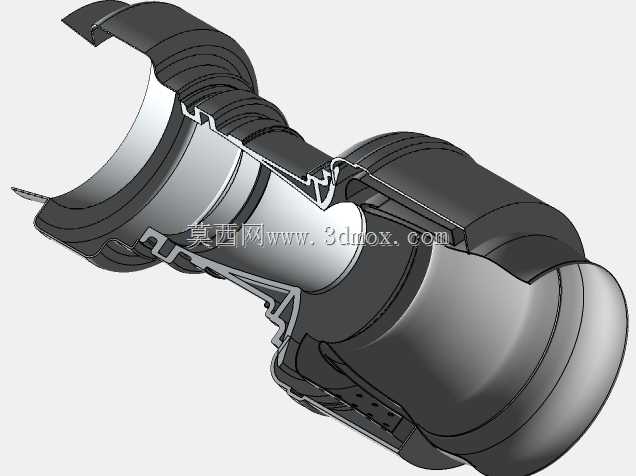

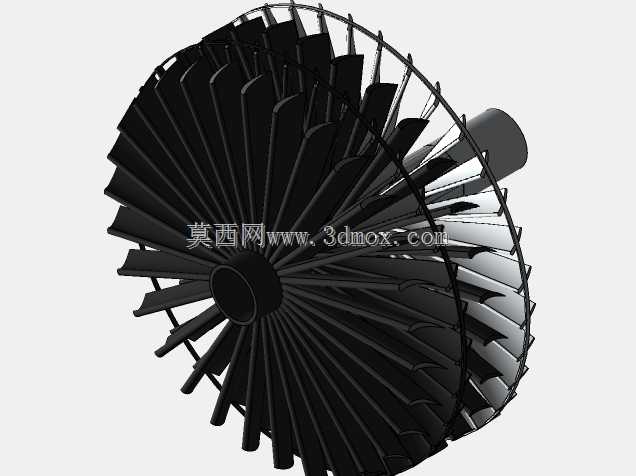

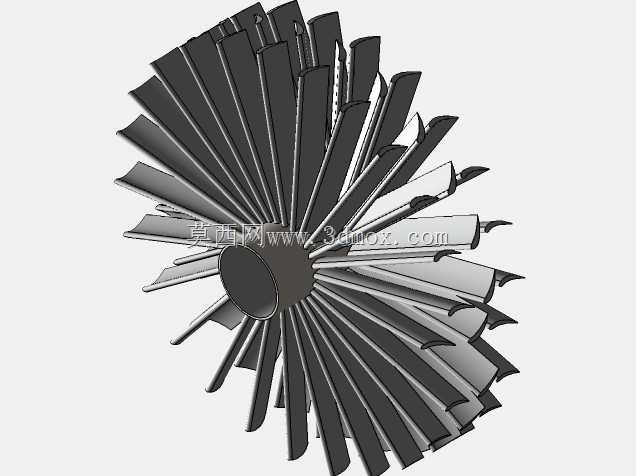

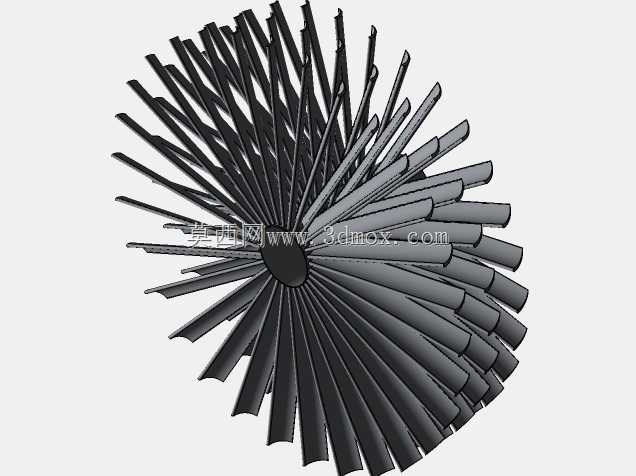

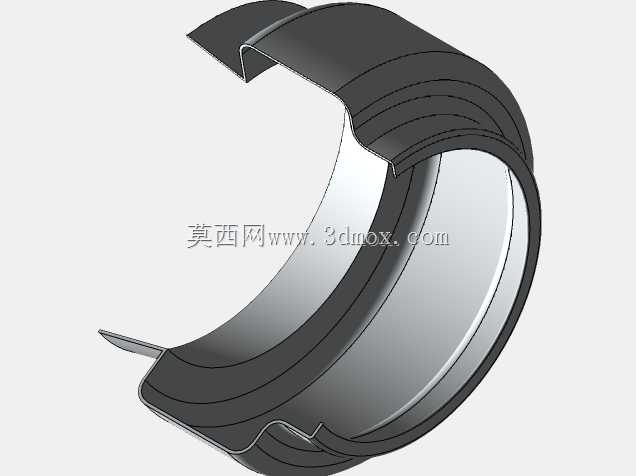

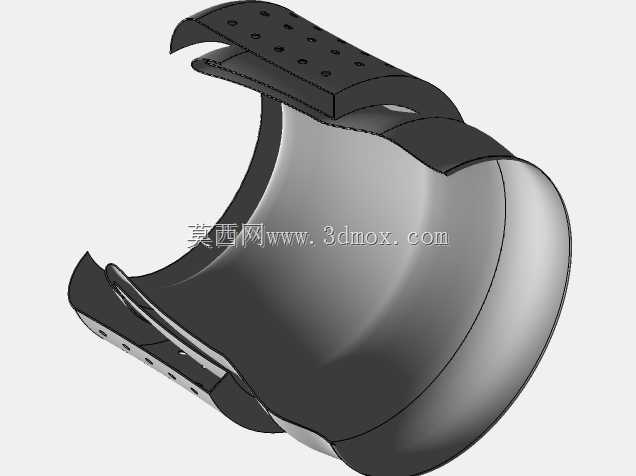

　　压缩后的高压空气进入环形燃烧室与燃料混合燃烧，生成的高温高压燃气直接冲击后端涡轮叶片做功，涡轮输出的扭矩一部分带动同轴压气机持续完成进气压缩循环，剩余扭矩则作为动力输出端外接负载，整套循环没有额外的往复运动部件，运行振动水平远低于同功率等级的往复式内燃机，连续运行周期可达到数万小时。做这套结构的三维设计时，首先要敲定的是核心流道的气动轮廓，压气机各级叶片的叶型扭转角、安装角需要匹配流量压比参数，避免出现喘振边界过窄的问题；燃烧室的火焰筒壁面要预留气膜冷却孔位，避免高温燃气直接冲刷壁面导致材料过热失效；涡轮段的导向叶片与工作叶片要预留热膨胀间隙，同时要控制叶顶间隙在合理范围，间隙过大会导致燃气泄漏降低效率，

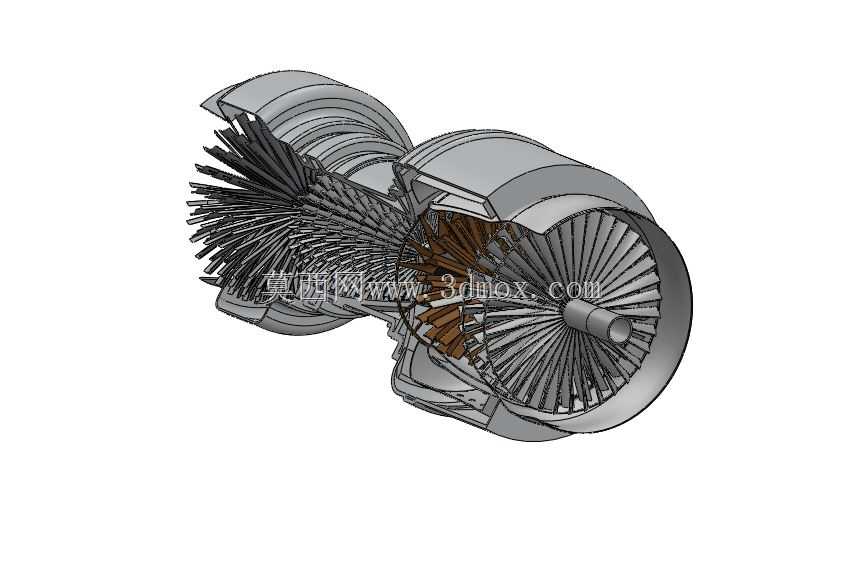

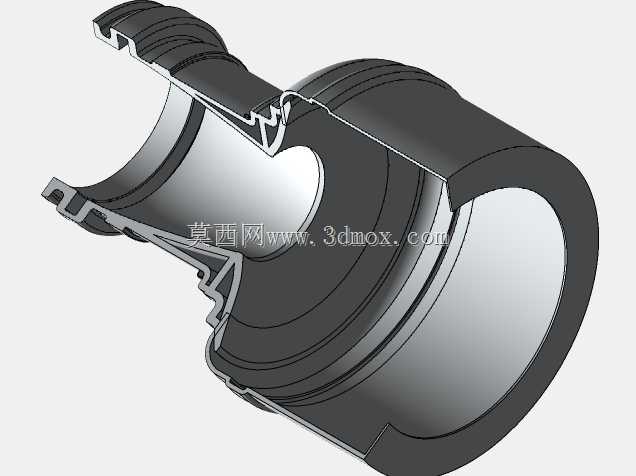

　　间隙过小则会在热态运行时出现叶顶碰磨故障。同轴转子的支撑采用双支点简支布局，前端轴承布置在压气机进气机匣处，后端轴承布置在涡轮排气机匣处，两个支点都预留了润滑通道与密封结构安装位，避免润滑油进入流道或者燃气窜入轴承腔。从安装边界来看，整套动力装置的进气端采用法兰对接进气过滤系统，排气端采用膨胀节对接余热锅炉或者排气烟道，底部安装脚采用对称布置的四个支撑座，支撑座上预留的地脚螺栓孔位匹配通用工业底座的安装间距，输出轴端采用渐开线花键结构对接负载端，可根据不同的负载类型更换连接法兰，不需要改动主机的核心安装尺寸。模型做了全剖视处理，能直接观察到内部叶片的排列方式、转子的支撑结构以及燃烧室的流道走向，

　　在做原理展示时不需要额外做剖切动画就能清晰展示内部结构，做结构校核时可以直接提取各部件的配合尺寸，检查转动件与静子件之间的间隙是否符合热态运行要求，也能基于该构型快速迭代不同压比、不同功率等级的改型方案，调整叶片级数、燃烧室尺寸时不需要重新搭建基础转子支撑结构，能大幅缩短前期方案的设计周期。在实际选型参考中，该结构的尺寸边界适配10MW级功率等级的动力输出需求，整体轴向长度控制在工业标准集装箱的宽度范围内，可直接做成箱式一体式动力单元，运输到现场后只需要对接进气、排气、燃油管路与电气接线就能投入运行，不需要在现场做复杂的主机装配工作，非常适合偏远油气站点、应急备用电站的快速部署需求。
