9立方容量Mack底盘混凝土搅拌运输整车结构

　　在商混站与施工现场的物料转运链路里，这类搭载9立方滚筒的搅拌运输车是衔接预拌混凝土生产与现场浇筑的核心载具，不同于固定式搅拌站的定点生产属性，它需要在复杂城市道路、临时施工便道甚至非铺装工地路面完成行驶作业，同时在运输全程保持搅拌筒低速转动，避免混凝土在运输途中出现离析、初凝问题，保障到场混凝土的和易性与施工性能。从整车结构设计来看，底盘选用Mack重载卡车平台，本身针对工程运输场景做了强化：前悬采用多片钢板弹簧加筒式减震器的配置，能够承受工地非铺装路面的连续冲击，驾驶室的布局兼顾了长途运输的驾驶视野与操作便利性，前部格栅的大开口设计匹配大排量柴油发动机的散热需求，侧置的排气系统做了高位布置，避免工地行驶时泥水、

　　扬尘侵入排气通路造成堵塞。上装的核心部件是倾斜布置的搅拌筒，筒体采用变截面设计，进料口与出料口集中在车尾高位区域，筒身内部焊接有连续的螺旋导向叶片，当筒体沿正向转动时，叶片带动筒内混凝土沿螺旋轨迹持续翻动，既保证物料混合均匀，也能避免大粒径骨料下沉离析；反向转动时则顺着螺旋导向将混凝土从出料口顺畅排出，筒体的倾斜角度经过反复校核，既要保证额定装载容量下的重心高度控制在安全范围内，避免车辆转弯时侧倾风险过大，也要兼顾出料时的顺畅度，减少筒内的物料残留。支撑搅拌筒的结构分为前后两个支撑点，前部通过减速器连接在底盘副梁的前端支架上，这个位置同时承担动力输入的功能，将底盘取力器输出的动力经过减速增扭后驱动筒体转动；

　　后部采用两个对称布置的托轮结构，托轮外圈包裹耐磨橡胶层，贴合在筒体尾部的滚道上，既可以承受筒体及满载物料的重量，也能补偿车辆行驶过程中底盘形变带来的位置偏移，避免刚性连接造成的结构开裂。水路系统布置在底盘侧方的防护栏内侧，包含压力水箱、管路与喷淋头，除了作业完成后冲洗搅拌筒内部与出料溜槽的功能外，也可以在运输途中根据混凝土的实际坍落度情况，适量补充水分调整物料状态，所有管路都做了防振固定，避免工地颠簸造成接头松动漏水。整车的外形尺寸需要严格符合道路通行的限界要求，宽度控制在常规重型卡车的2.5米范围内，整车高度在满载状态下不超过4米，满足城市道路限高杆、桥洞的通行要求，轴距的匹配兼顾了转弯半径与承载能力，

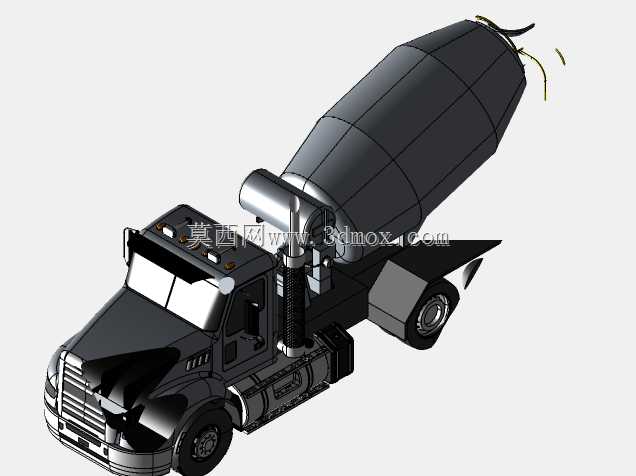

　　在城区狭窄工地路口也能完成转向操作。从建模的结构还原角度来看，这个模型完整复现了底盘的车架、悬架、车轮、驾驶室的细节结构，上装部分的搅拌筒叶片、支撑托轮、进出料溜槽、侧防护栏都做了等比例的结构还原，没有做过度的简化省略，对于做专用车结构设计、商混站设备配置选型的从业者来说，可以直接参考其结构布置逻辑，校核不同容量搅拌筒与底盘的匹配关系，验证上装支撑点的位置合理性，也可以用来做施工场地的车辆动线模拟，判断不同作业场景下车辆的停靠、转弯、出料的空间需求，避免现场布置时出现空间不足的问题。需要注意的是，这类搅拌车的重心会随着筒内物料的多少、筒体转动的状态发生小幅偏移，所以在结构设计时副梁与底盘主梁的连接必须做加强处理，采用U型螺栓加止推板的固定方式，避免长期重载作业后上装出现移位；尾部的出料溜槽做了可折叠、可摆动的结构设计，作业时可以根据现场浇筑点的位置调整溜槽的角度与朝向，不用额外搭配输送泵就能完成小范围的布料作业，行驶时则将溜槽折叠固定在车尾，减少整车长度，避免通行时发生刮蹭。
