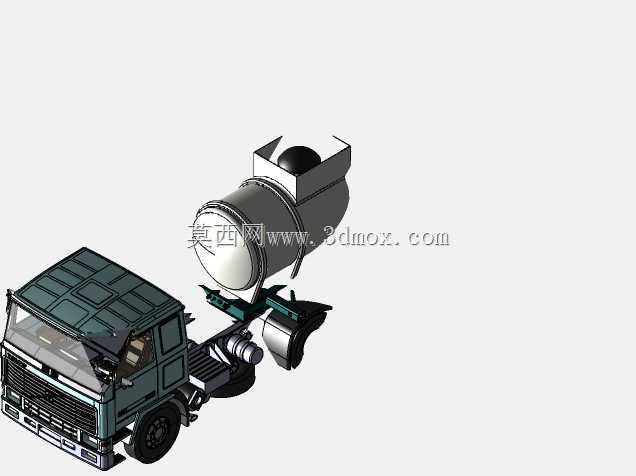

沃尔沃20立方容量混凝土搅拌运输整车结构

　　这款20立方容量的混凝土搅拌运输设备，主要面向大型基建项目、商砼站远距离配送场景设计，适配城市高架、大型住宅集群、水利枢纽等单次混凝土浇筑需求量大的作业场景，解决普通小容量搅拌车往返频次高、浇筑衔接断档的实际痛点。从结构设计逻辑来看，整车采用重卡底盘作为承载基体，底盘部分预留了搅拌装置的安装点位，副车架与底盘纵梁的连接位置做了应力分散设计，避免满载工况下罐体载荷集中导致的车架变形问题。罐体部分采用变截面梨形结构，进料口设置在罐体前端上方，卸料槽布置在尾部，罐体内部的螺旋叶片采用分段变螺距设计，进料区段螺距更大，提升进料速度，搅拌区段螺距均匀，保证混凝土在运输过程中始终保持匀质状态，不会出现离析分层的问题，

　　卸料区段叶片导向角度经过优化，卸料残留率控制在极低水平。设计过程中重点考量了整车的轴荷分配，20立方的满载混凝土重量接近48吨，加上底盘、罐体、附属装置的自重，整车总重需要匹配多轴重载底盘，前后轴荷分配严格按照道路行驶法规要求设置，避免出现轴荷超限无法上路的问题。罐体的安装倾角经过反复校核，既要保证行驶过程中混凝土不会从进料口溢出，也要兼顾卸料时的流畅度，倾角过大容易导致行驶过程中物料后移增加后轴载荷，倾角过小则会提升卸料残余量。进出料系统的周边设置了防护结构，防止工地复杂路况下飞溅的碎石损坏卸料槽调节机构，水路系统的水箱布置在底盘侧方，不占用罐体下方的维护空间，方便日常清洗作业时的管路接驳。

　　驾驶室后方的罐体连接支座采用橡胶缓冲结构，能够过滤行驶过程中罐体转动带来的振动传递，提升驾驶舒适性的同时，也减少了振动对底盘紧固件的疲劳损伤。整车的外形尺寸在建模时严格参考重载搅拌车的通行限界，宽度控制在道路通行允许的2.5米范围内，高度满足城市道路限高要求，转弯半径的参数匹配对应轴距的重卡底盘，能够适应大部分工地内部的临时道路通行条件。
