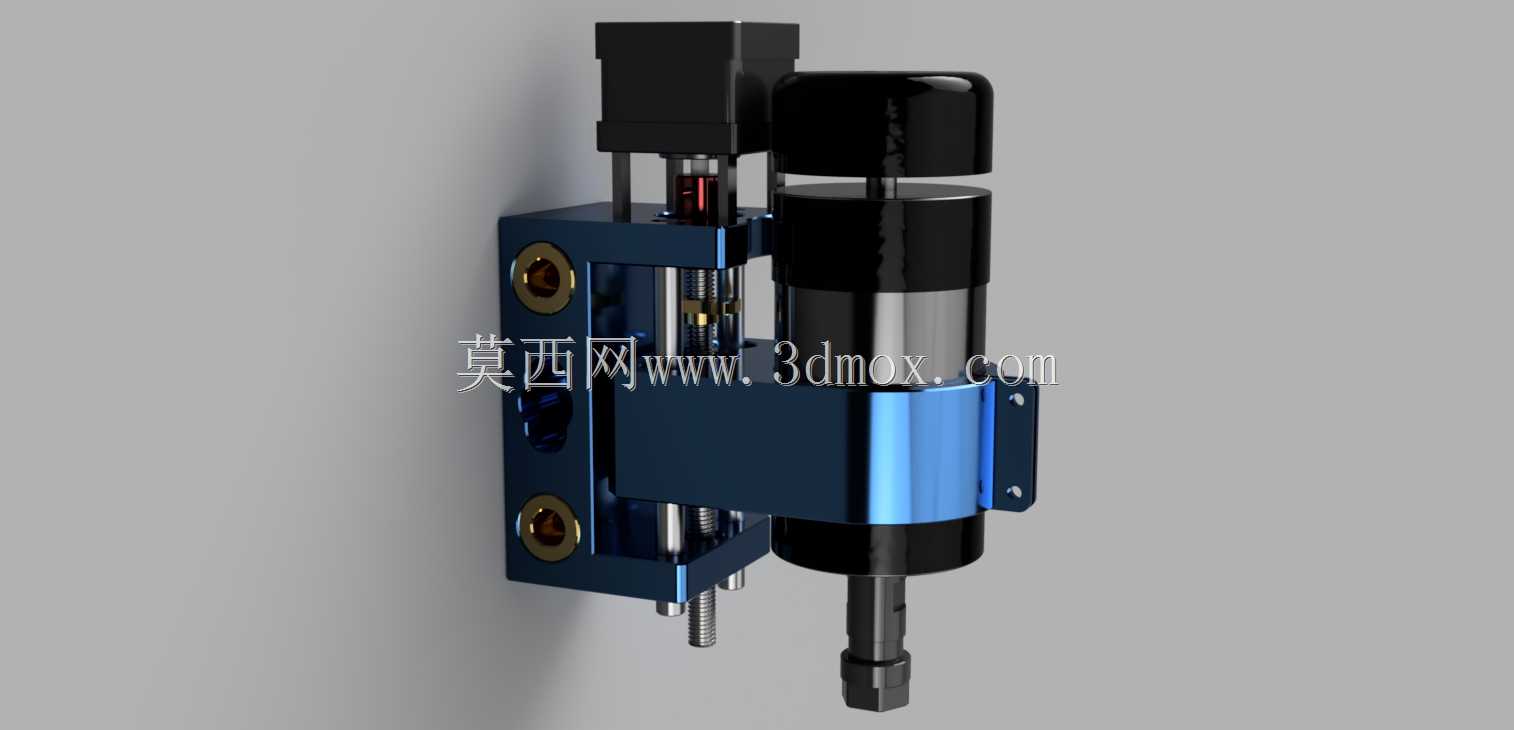

小型CNC设备Z轴进给传动总成结构

　　这套Z轴进给总成主要面向小型桌面级数控加工设备的垂向运动场景，适配轻载铣削、雕刻类加工工况，承担主轴单元的垂向进给、位置保持与切削承载功能，是小型CNC设备核心的运动执行部件。从实际应用场景来看，这类结构常被用于桌面级CNC3018这类小型加工设备，可完成软金属、塑料、木材等材质的轻负荷铣削、钻孔、雕刻作业，垂向运动的精度直接决定加工深度的控制能力，也会影响孔加工的同轴度、铣削面的平面度表现。

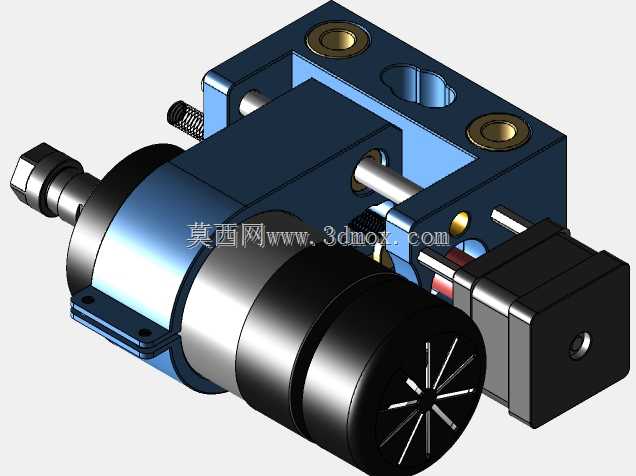

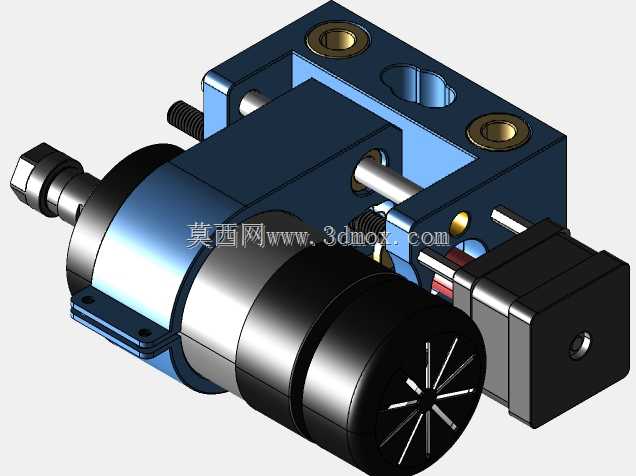

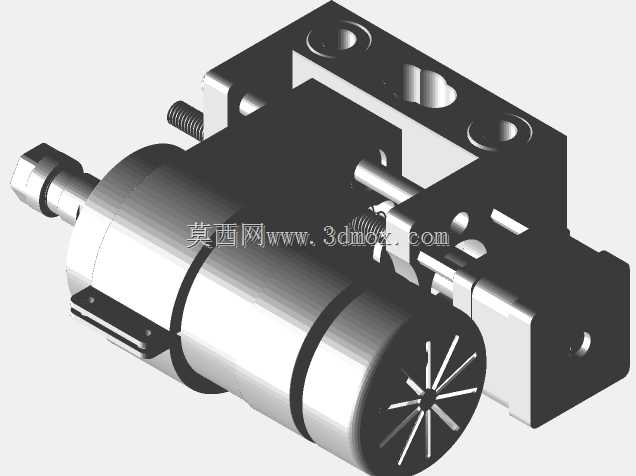

　　从功能特性上看，该总成集成了驱动单元、传动组件、主轴装夹结构、导向支撑四个核心部分。驱动端采用步进电机作为动力源，通过丝杠副将旋转运动转化为垂向直线运动，丝杠副选用小导程规格，兼顾进给分辨率与自锁性能，避免垂向滑台断电后出现下滑位移，保障设备停机状态下的位置稳定性。导向部分采用双平行光轴作为直线导轨，配合直线轴承实现低阻力滑动，双导轨平行布置的形式可抵消主轴切削时产生的倾覆力矩，减少滑台运动过程中的偏摆，提升进给过程的平顺性。主轴装夹部分采用分体式抱箍结构，可适配对应直径的高速电主轴，抱箍的锁紧接触面做了防滑处理，保证主轴在高速切削、带负载进给时不会出现轴向窜动或周向转动，抱箍与滑台主体采用刚性连接，直接传递切削过程中的反作用力到滑台与导轨结构上。

　　设计思路上，这套结构优先考虑了小型设备的安装空间限制，整体采用壁挂式安装形式，安装基板上预留了两个定位安装孔，可直接固定在设备的X轴滑台立板上，安装孔的位置公差按照IT7级精度设计，保证装配后Z轴导轨与工作台面的垂直度要求，避免加工时出现锥孔、斜面等加工误差。滑台部分的结构做了减重处理，在保证刚性的前提下减少运动部件的重量，降低驱动电机的负载，提升进给响应速度，同时运动部件的重心尽量贴近导轨安装面，减少悬臂带来的力矩影响，提升高速进给时的稳定性。总成的限位采用物理硬限位与电气限位结合的设计思路，滑台行程两端设置防撞胶垫，避免超程运行时出现机械碰撞损坏，同时预留了限位开关的安装位，可接入设备控制系统实现软限位保护。

　　从安装边界与尺寸适配来看，这套总成的垂向行程匹配小型桌面设备的加工范围，安装基板的轮廓尺寸适配3018系列CNC的X轴滑台安装尺寸，不需要额外做转接板即可完成装配，主轴抱箍的内孔尺寸适配常见的小型高速电主轴外径，用户更换不同功率的主轴时不需要修改滑台结构。导轨的跨距经过核算，在有限的安装宽度下最大化抗倾覆能力，丝杠的安装位置位于两个导轨的对称中心，保证传动时受力均匀，减少单边磨损，延长导轨与传动部件的使用寿命。日常维护层面，这种结构的光轴导轨与梯形丝杠的润滑点都预留了操作空间，不需要拆解主体结构即可完成定期注油维护，直线轴承、丝杠螺母等易损件都采用标准件，更换时不需要定制零件，降低后期维护成本。在实际切削工况下，这套结构可承受垂向最大进给力满足小型刀具的铣削要求，进给速度范围覆盖轻载雕刻到小铣刀切削的常用参数区间，运动重复定位精度可满足普通加工、教学实训、个人DIY制作的精度需求，整体结构没有复杂的异形零件，大部分构件采用板材铣削、标准件组合的形式，加工与装配难度较低，适合小型数控设备的批量生产与个人改装使用。
