6000rpm转速BT30自动换刀主轴结构

　　在立式加工中心、钻攻中心这类常见的金属切削设备里，主轴单元是直接决定加工精度、切削效率与换刀响应速度的核心功能部件，这款适配BT30刀柄的自动换刀主轴，最高工作转速可达6000rpm，主要面向中小型零件的钻、铣、攻丝复合加工场景，在3C零部件加工、小型模具精修、通用五金件批量生产的设备上应用十分广泛。从实际使用的角度看，这类主轴需要同时满足高速回转的精度保持性、刀具夹紧的可靠性、换刀动作的顺畅性三大核心要求，设计过程中需要平衡多维度的工程约束。

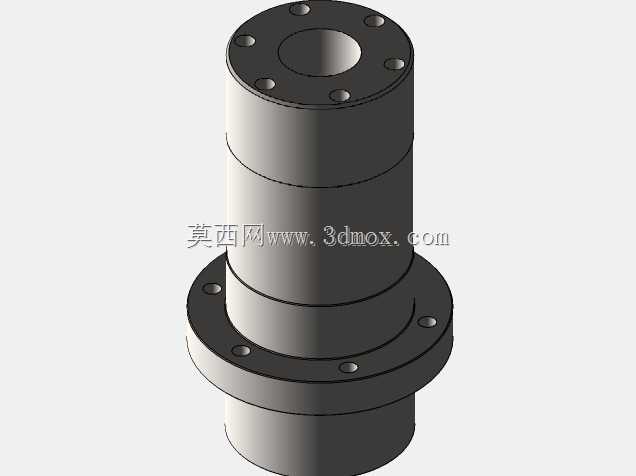

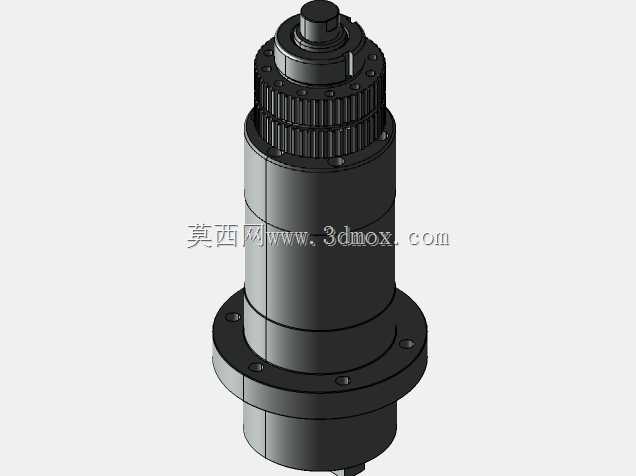

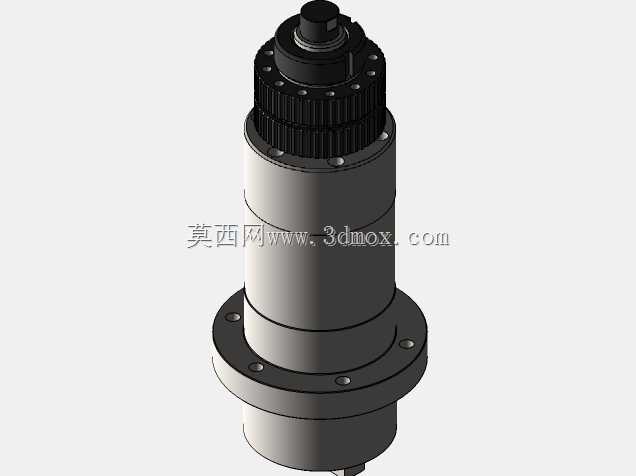

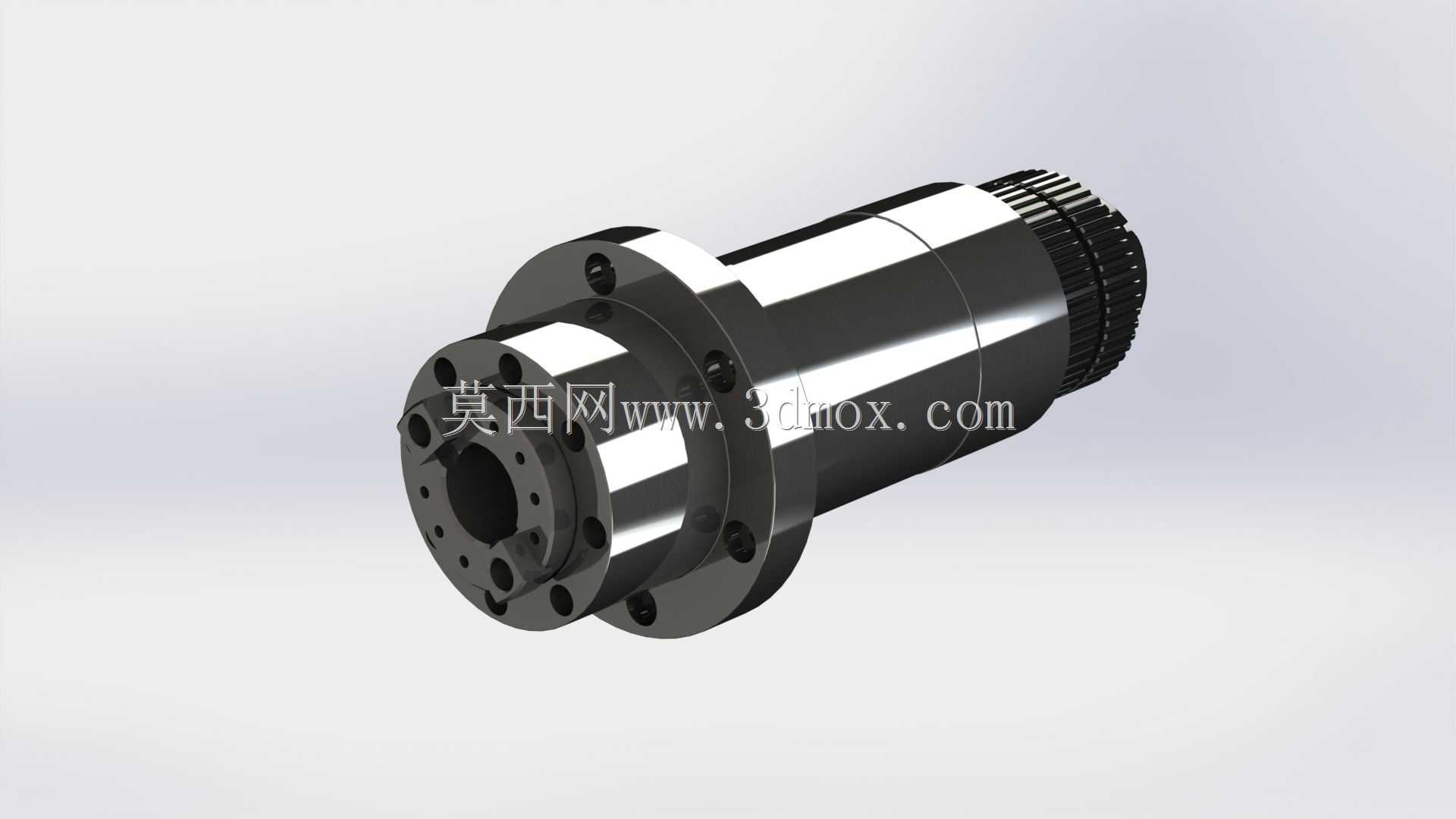

　　先从安装边界来看，这款主轴采用前端法兰式安装结构，法兰端面上均匀分布的安装螺栓孔，可直接与机床的主轴箱安装端面配合定位，安装时需要保证法兰端面与主轴箱贴合面的平面度误差不超过0.005mm，避免安装应力导致主轴回转轴线偏斜。主轴的主体外径沿轴向呈阶梯式分布，靠近前端法兰的轴段直径最大，向后依次过渡到轴承安装段、传动连接段，整体轴向长度需要匹配机床主轴箱的内部安装空间，预留出打刀缸、传动齿轮（或皮带轮）的安装位置，尾部的花键结构用于和传动系统连接，传递切削所需的扭矩，同时要保证花键配合的间隙控制在合理范围，避免高速回转时出现传动冲击。

　　从功能特性上看，这款主轴自带自动换刀的刀具夹紧机构，内部集成了碟形弹簧、拉爪、打刀顶杆等核心零件，常态下碟形弹簧提供足够的拉紧力，将BT30刀柄的拉钉牢牢锁紧，保证切削过程中刀具不会出现松动窜动；换刀时打刀缸从主轴尾部施加轴向推力，推动顶杆向前移动，压缩碟形弹簧使拉爪张开，即可松开刀柄完成换刀动作，整个动作行程需要严格控制，既要保证刀具完全松开，又要避免顶出行程过大损坏内部零件。主轴的前端采用多重密封结构，防止切削液、金属切屑进入主轴内部损坏轴承和夹紧机构，密封件的选型需要兼顾高速回转时的耐磨性和低摩擦特性，避免长时间运行后密封失效。

　　设计思路上，这款主轴的关键尺寸比如前端法兰的安装孔位分布、主轴的中心高、刀柄配合的锥面尺寸都严格遵循BT30刀柄的通用标准，保证不同厂家生产的合格BT30刀柄都能顺利装夹，具备良好的通用性。外部可见的外形尺寸都经过精确校核，包括主轴的总长度、各轴段的直径、法兰的厚度与外径、尾部传动花键的参数，这些尺寸直接决定了主轴能不能顺利适配对应的机床结构，避免安装时出现干涉；而主轴内部的流道、轴承预紧结构、碟簧组的排布等内部结构，在建模时做了合理简化，因为这些部分属于厂家的核心工艺参数，对于做设备选型、整机结构布局的工程师来说，只需要掌握外部安装边界和接口尺寸就足够完成设计工作，不需要完全复刻内部的所有细节。

　　在实际选型适配时，工程师需要重点核对几个关键参数：一是主轴的最高转速是否匹配自身设备的加工需求，6000rpm的转速可以满足大部分常规钢件、铸铁件、铝合金件的铣削钻削需求，如果是做高光加工或者超精密切削则需要更高转速的主轴；二是主轴的拉刀力是否符合要求，BT30刀柄通常需要不小于8kN的拉紧力才能保证重切削时的刀具夹持稳定性；三是主轴的前端锥孔的跳动精度，通常要求近端面处的跳动不超过0.001mm，距离端面300mm处的跳动不超过0.003mm，才能保证加工出的零件孔位精度、形位公差符合要求。另外主轴的冷却方式也需要和机床整体设计匹配，常见的有油脂润滑免维护、油气润滑、循环油冷却等不同方案，不同方案对应的主轴外部结构会有细微差异，安装时的接口位置也会有区别。

　　从三维建模的角度来说，这类主轴模型在做整机设计时，可以直接导入到装配体中作为 purchased part 进行布局，不需要再重新绘制外形，只需要匹配好安装孔位、传动连接位置、打刀缸的对接位置即可，能够大幅缩短整机设计的周期。建模时需要重点保证外部接口尺寸的准确性，比如前端锥面的锥度、法兰安装孔的位置度、尾部传动部分的配合尺寸、刀具松开夹紧的行程范围，这些尺寸如果出现偏差，会直接导致后续装配时出现干涉，甚至零件无法安装。对于内部的简化部分，只要不影响外部装配和运动仿真的结果，就不需要做过细的建模，避免占用过多的装配资源，影响大装配体的运行流畅度。

　　在实际生产场景中，这类主轴的使用寿命和日常维护有很大关系，需要定期检查拉爪的磨损情况、轴承的温升、密封件的老化情况，按照要求定期补充润滑脂，避免高速运转时轴承出现过热烧坏的情况。换刀时需要保证打刀缸的打刀量在设计范围内，打刀量过小会导致刀具松不开，换刀卡滞；打刀量过大会导致主轴内部的轴承承受额外的轴向冲击力，长期使用会造成轴承精度下降，影响加工质量。另外安装主轴时，螺栓的拧紧力矩需要按照对角顺序逐步加载，避免法兰面受力不均导致主轴轴线倾斜，影响加工精度。
