CNC加工用精密组合式机用平口钳结构

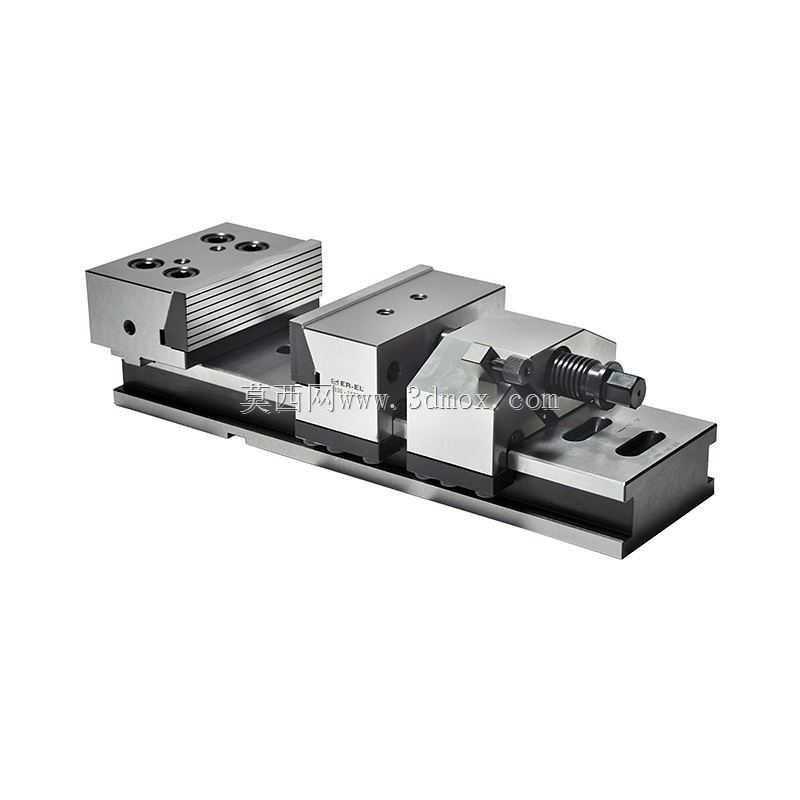

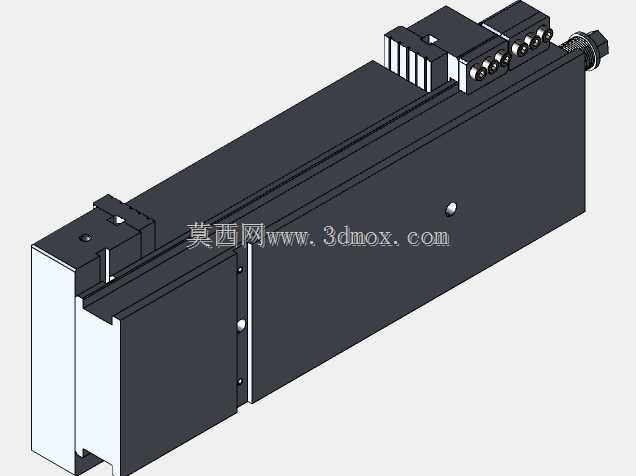

　　在数控铣削、加工中心批量零件加工场景里，工装夹具的装夹刚性、重复定位精度直接决定了工件加工的形位公差稳定性，这款组合式精密平口钳正是针对CNC加工工位的高频装夹需求设计的结构。不同于普通台虎钳仅靠固定钳身配合活动钳口的单自由度夹紧逻辑，这款平口钳采用了模块化钳口搭配长行程导轨基座的结构，固定侧钳口预留了多组平行排布的齿形安装面，可根据不同毛坯的外形、装夹位需求更换软钳口、硬齿钳口或者阶梯定位钳口，活动钳身通过梯形丝杠副驱动，丝杠端部设置了滚花调节旋钮，配合内部的碟簧预紧结构，既可以实现大夹紧力的刚性锁止，也能在精加工工位实现微调进给，避免装夹力过大导致薄壁工件变形。从安装边界来看，钳身基座底部设置了标准的机床工作台T型槽定位键槽，

　　可直接适配加工中心、数控铣床的通用工作台槽距，基座长度方向预留了多组螺栓沉孔，不需要额外制作过渡连接板就能直接完成固定安装，钳身整体的平行度、钳口对基座底面的垂直度均按照精密级工装公差设计，固定钳口工作面与导轨运动方向的垂直度控制在0.01mm/100mm以内，活动钳身在全行程移动过程中，钳口工作面的平行度跳动不超过0.008mm，能够满足精密零件加工时的定位基准要求。在实际加工场景中，这款平口钳既可以单台使用装夹中小型方块类、轴类零件，也可以多台并排安装在长工作台上，配合多工位加工程序实现批量零件的一次装夹加工，钳身侧面预留的定位销孔还能配合零点定位系统使用，快速完成工装的换装，减少机床停机等待时间。

　　设计过程中针对普通平口钳装夹行程不足、钳口抬升的常见问题做了结构优化，活动钳身的导向部分采用了加长型矩形导轨配合，配合间隙可以通过侧面的镶条进行调整，长期使用出现磨损后不需要更换整体钳身，仅需调整镶条压紧量就能恢复导向精度，丝杠传动部分设置了防尘折布安装位，可阻挡加工过程中的切屑、切削液进入传动副，延长机构的维护周期。钳口部分的夹紧面做了细密的齿形防滑处理，装夹硬质金属毛坯时能够提供足够的摩擦力，避免大切削量加工时工件出现移位，针对铝件、铜件等软质材料加工场景，可更换为光面或者带聚氨酯垫层的软钳口，防止装夹夹伤工件表面。从结构尺寸的适配性来看，这款平口钳的最大开口尺寸覆盖了300mm长度范围内的零件装夹需求，

　　钳身高度控制在通用加工工位的安全行程范围内，不会出现Z轴行程干涉的问题，基座底部的排屑槽设计能够让加工过程中落入钳身的切屑随切削液自动排出，避免切屑堆积在导向面内导致钳身移动卡滞。在功能拓展性上，钳身顶面预留了多组标准螺纹孔，可加装定位挡块、侧向夹紧机构或者气动夹紧附件，将手动夹紧升级为气动或液压自动夹紧，适配自动化加工单元的无人化生产需求，不需要对原有钳身结构做破坏性改造。不同于专用夹具只能适配单一零件的局限性，这款平口钳作为通用型机床工装，能够覆盖绝大多数常规结构件的装夹需求，在模具加工、精密零件小批量生产、工装试制等场景下都能提供稳定可靠的装夹支撑，结构上没有冗余的复杂构件，日常维护仅需定期对导轨、丝杠副加注润滑脂即可，整体结构的刚性冗余充足，能够承受大进给铣削、重切削加工时的切削力负载，不会出现钳身振颤导致的加工表面振纹问题。
