精密手动迷你台钳夹持工装结构

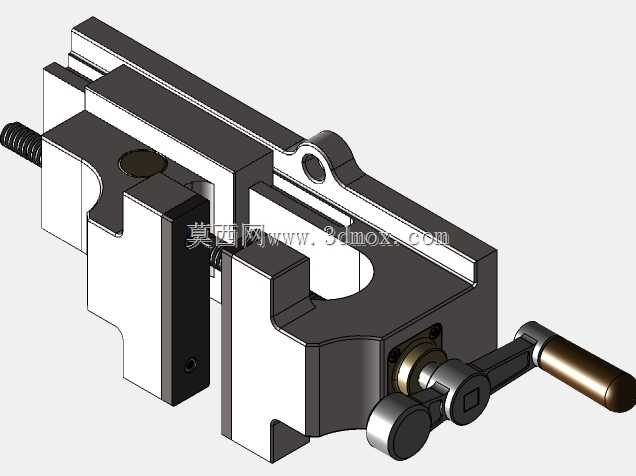

　　这款小型手动夹持装置，核心定位是适配小空间作业场景的精密夹持需求，在日常钳工修配、小零件铣削定位、精密件打磨去毛刺、样件打标夹持、小型工件钻孔定位等场景中都能发挥稳定作用，相比大规格机用台钳，它的占用空间更小，夹持行程适配小型零件的装夹范围，不会出现大钳口夹小零件时的对位偏差、夹持力过剩导致薄壁件变形的问题。从结构设计逻辑来看，整体采用一体化铸造型的固定钳身作为承载基体，钳身底部预留了标准的安装定位槽，可直接适配工作台T型槽的螺栓固定，也能通过平口钳压板实现快速装夹，安装边界的尺寸控制经过反复校核，固定后钳身的水平跳动量控制在极小范围内，避免装夹后工件出现位置偏移。活动钳身通过梯形丝杠副实现进给运动，丝杠采用单头梯形螺纹设计，

　　具备良好的自锁性能，转动摇臂施加的夹持力不会因为作业过程中的振动出现松脱，丝杠端部与活动钳身的连接采用防脱结构，即便钳口张开到最大行程，也不会出现活动钳身脱落的问题。钳口部分采用可拆卸式的硬化钳口板，钳口表面加工有细密的交叉防滑齿纹，针对不同材质的工件，还可以更换铜质、尼龙材质的软钳口，避免夹伤有色金属、塑料类工件的已加工表面，钳口的平行度在装配时经过配磨处理，闭合状态下钳口上下的贴合间隙均匀，保证装夹工件时的受力均匀，不会出现工件翘起、装夹歪斜的情况。摇臂部分采用折叠式的手柄设计，闲置状态下手柄可以贴合钳身侧面放置，减少空间占用，需要施加较大夹持力时，可将手柄展开，利用力臂放大原理，不需要额外加力杆就能获得足够的夹持扭矩，

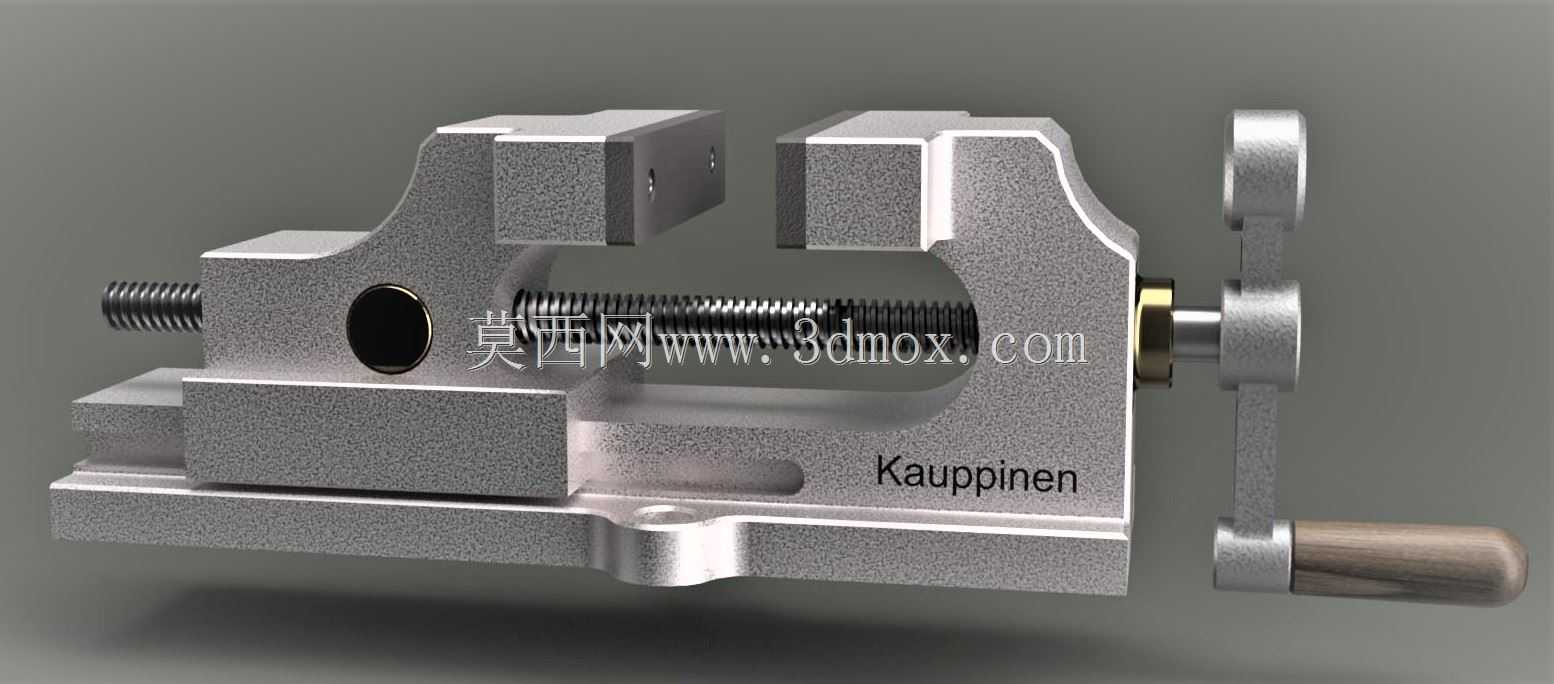

　　手柄端部的握持套采用非金属材质，转动时的握持手感更好，长时间操作也不会出现硌手的问题。钳身侧面的品牌标识区域采用下沉式雕刻设计，不会因为长期的磕碰、油污侵蚀出现标识磨损脱落的问题，钳身的排屑槽设计在固定钳身的中部位置，加工过程中产生的切屑、打磨产生的粉尘可以顺着排屑槽滑落，不会堆积在丝杠传动副的间隙内，日常维护只需要定期在丝杠表面涂抹少量润滑脂，就能保证进给动作的顺畅，不会出现卡滞、进给顿挫的问题。从尺寸边界来看，这款台钳的整体长度控制在适配小型工作台的范围内，最大张开行程满足常规小型零件的装夹需求，钳口高度适配小尺寸刀具的加工行程，不会出现钳身干涉刀具走刀路径的问题，在进行小型零件的侧面铣削、端面钻孔、倒角去毛刺等作业时，

　　钳身的轮廓不会和刀柄、夹具本体发生碰撞。在实际的车间应用中，这类小型台钳常被布置在钳工台的边角位置，用于处理临时的小零件修配作业，也会被安装在小型钻床、迷你铣床的工作台上，作为小批量样件加工的夹持工装，相比大型液压、气动夹具，它不需要外接动力源，纯手动操作的模式灵活性更强，在没有气源、电源的维修现场也能快速投入使用，夹持力的大小可以通过转动摇臂的手感手动控制，针对薄壁件、易变形零件的装夹，可以精准控制夹持力度，避免夹伤工件。设计过程中针对钳身的受力变形做了有限元校核，在最大夹持力状态下，钳身的开口变形量控制在允许范围内，保证装夹刚性的同时，尽可能减少冗余的材料使用，整体重量控制合理，既可以固定安装在工作台上长期使用，也可以临时夹持在不同的作业台面上，满足流动维修、外出调试的夹持需求。丝杠的两端支撑采用铜质衬套，耐磨性能优异，长期频繁使用也不会出现支撑间隙过大的问题，衬套采用过盈配合压入钳身的安装孔内，更换维护时只需要用冲子就能顶出旧衬套，压入新衬套即可恢复装配精度，不需要整体更换钳身，降低了长期使用的维护成本。
