科尔切斯特2000车床进给切换齿轮支架结构

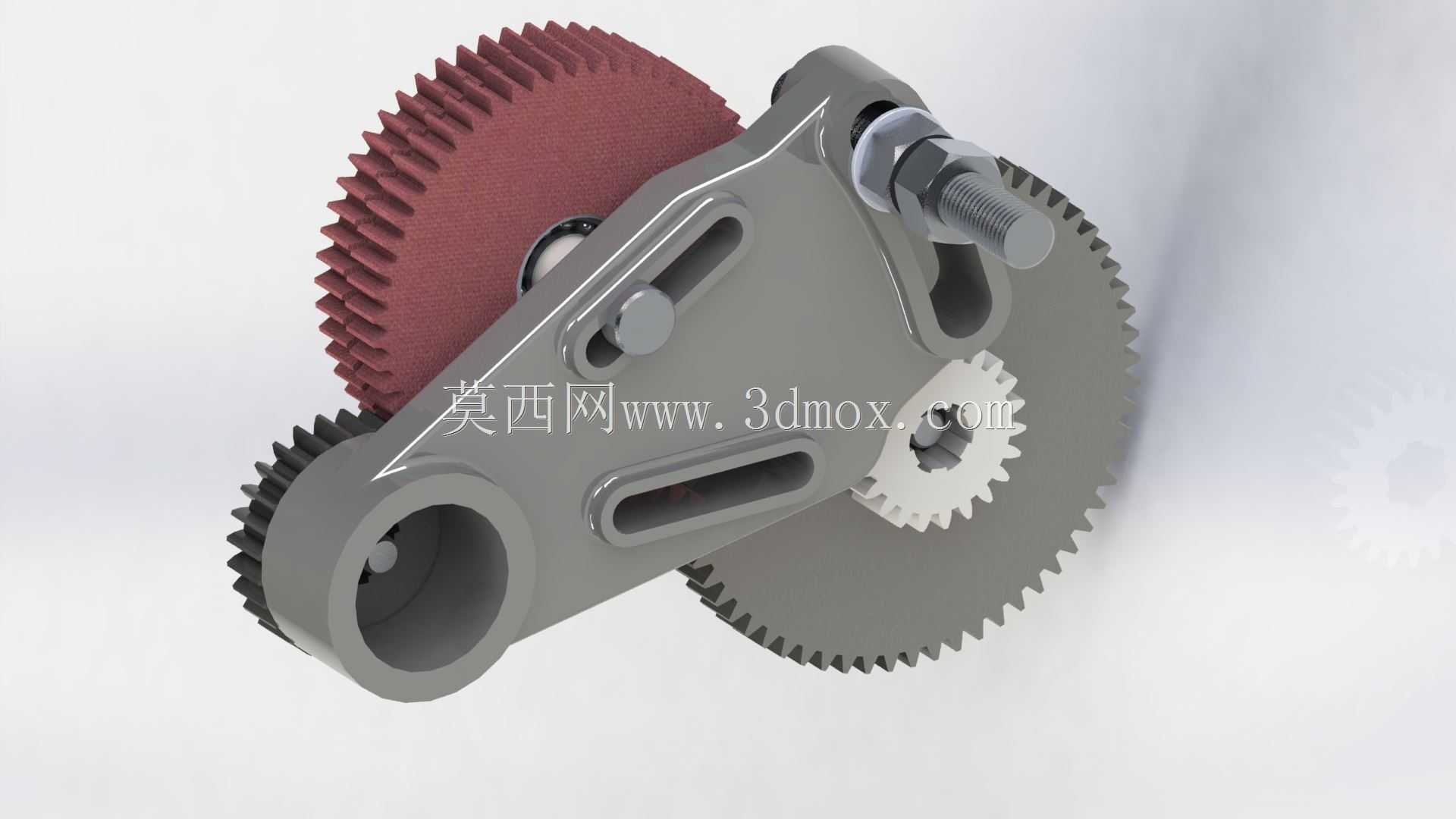

　　在普通车床的进给传动链改造与备件替换场景中，公制与英制螺纹加工的节距切换一直是影响加工适配性的核心环节，这套齿轮与支架组件正是为解决科尔切斯特2000系列车床主轴到进给箱的动力传递、节距制式转换需求设计的。从实际装配逻辑来看，支架本体作为整个组件的安装基准，采用一体式铸钢切削加工成型，其上预留的铰接孔位完全匹配车床主轴箱侧的原有安装基准面，不需要对床身原有结构做二次打孔或焊接改造，替换时可直接对位安装，大幅降低老设备改造的停机时长。支架上开设的长条形调节槽，是为了适配不同齿数切换齿轮的中心距调整需求，当切换不同传动比的齿轮组实现公制、英制进给节距转换时，只需松开槽内的锁紧螺栓，滑动支架调整齿轮啮合间隙，再重新锁紧即可完成调节，

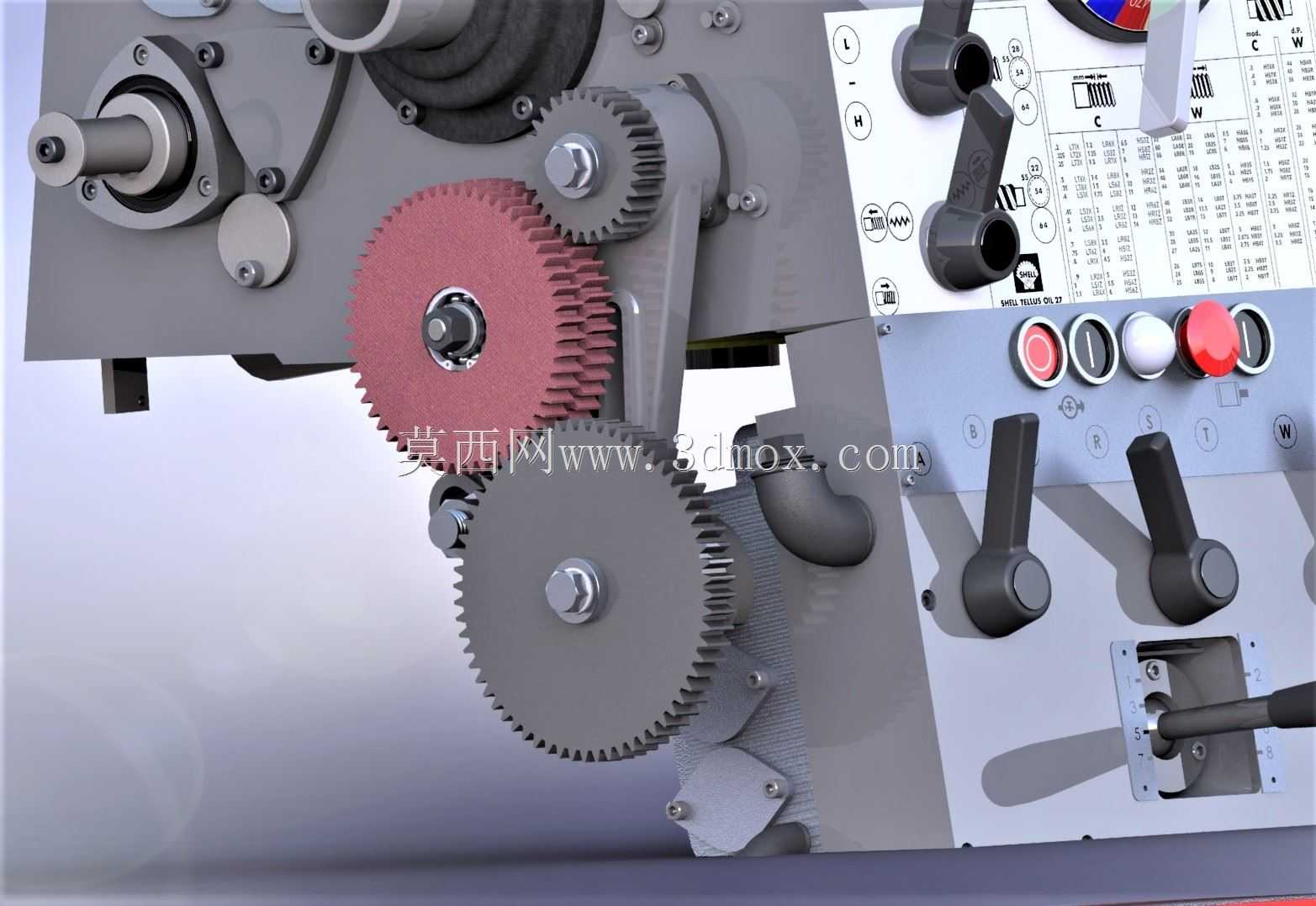

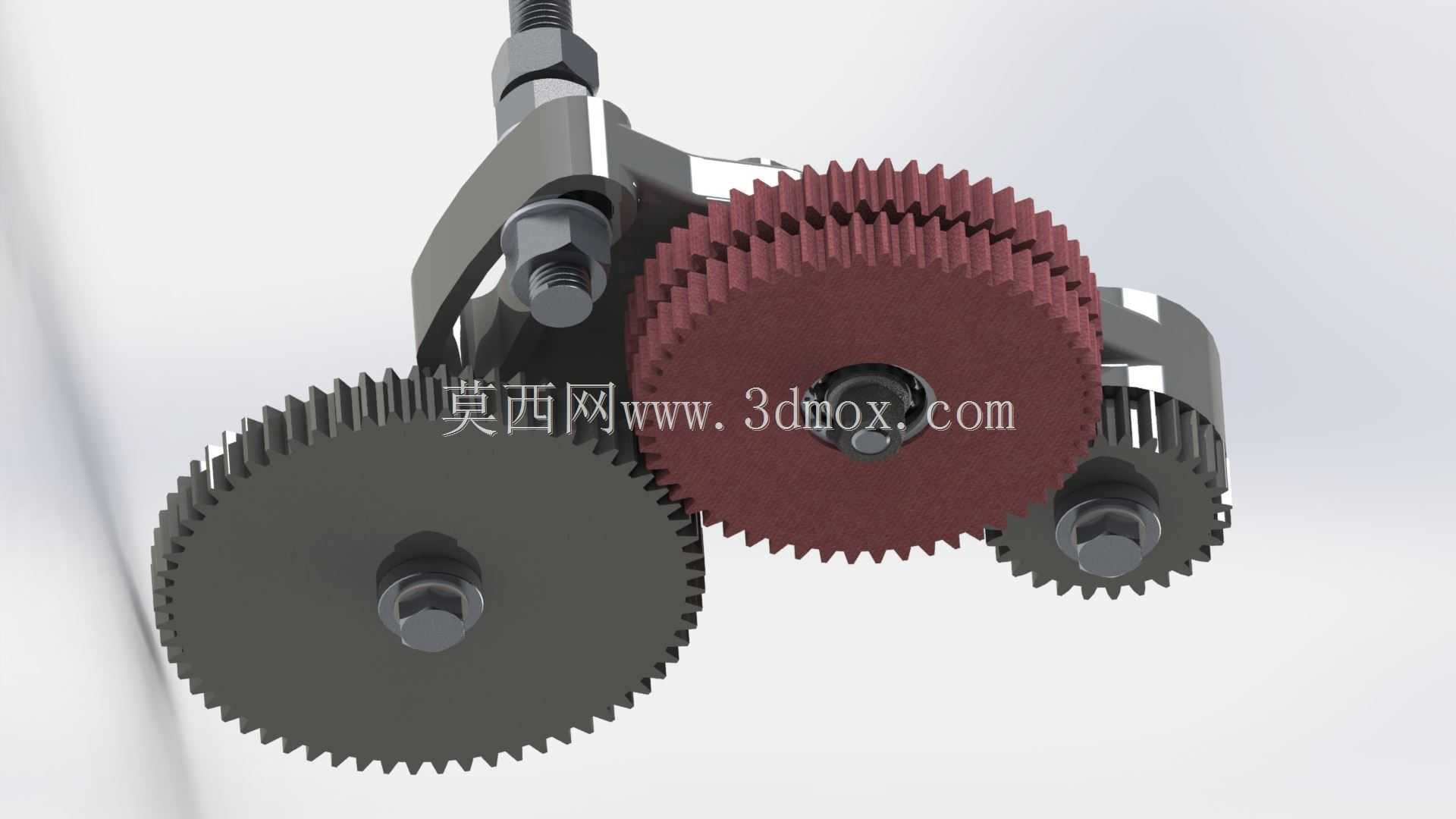

　　不需要额外制作调整垫片，现场调试的容错空间更大。组件包含的多组不同模数、齿数的传动齿轮，分别对应不同的进给传动比，其中大直径从动齿轮直接与主轴箱输出端的动力齿轮啮合，将主轴的旋转动力同步传递到中间轮组，中间的小模数换向齿轮负责调整传动方向，保证进给箱的输入旋向与原有设计一致，避免出现进给方向反向的问题。红色的纤维增强树脂齿轮是这套组件里的过载保护环节，当进给负载超过设计阈值时，该齿轮会先发生齿面形变而非打坏金属传动齿，能有效保护主轴箱和进给箱内的精密传动部件，降低过载故障的维修成本。从安装边界尺寸来看，整个组件装配完成后，最大外轮廓不超出车床主轴箱侧的原有护罩安装空间，更换后不需要额外修改外部护罩的外形，所有齿轮的啮合侧隙控制在0.

　　08-0.15mm之间，既保证传动过程无明显卡顿，也不会因为间隙过大出现反向进给空程超差的问题。支架上的螺栓锁紧位做了沉台处理，锁紧后螺栓头部不会突出支架表面，避免旋转过程中与周边的护罩、管线发生运动干涉。在实际加工应用中，这套组件可覆盖公制螺纹0.2-12mm螺距、英制螺纹4-72牙/英寸的加工范围，完全满足普通车削作业的常规加工需求，齿轮的齿面都做了高频淬火处理，硬度达到HRC45-50，长期满负载运转下的齿面磨损量控制在合理范围内，不需要频繁更换备件。设计过程中充分考虑了老车床的备件通用性，所有齿轮的内孔直径、键槽尺寸都采用该系列车床的原有标准规格，即使单个齿轮出现磨损，也可以单独替换对应零件，不需要整体更换整个组件，

　　进一步降低设备的后期维护成本。支架的铰接孔内镶嵌了铜质衬套，长期摆动调节过程中，磨损只会发生在可替换的衬套上，不会磨损支架本体的基孔，大幅延长整个支架的使用寿命。齿轮的润滑采用脂润滑方式，装配时在齿面涂抹耐极压锂基脂，日常维护只需要每三个月补注一次润滑脂即可，不需要额外设计油路结构，适配老车床的原有润滑维护习惯。
