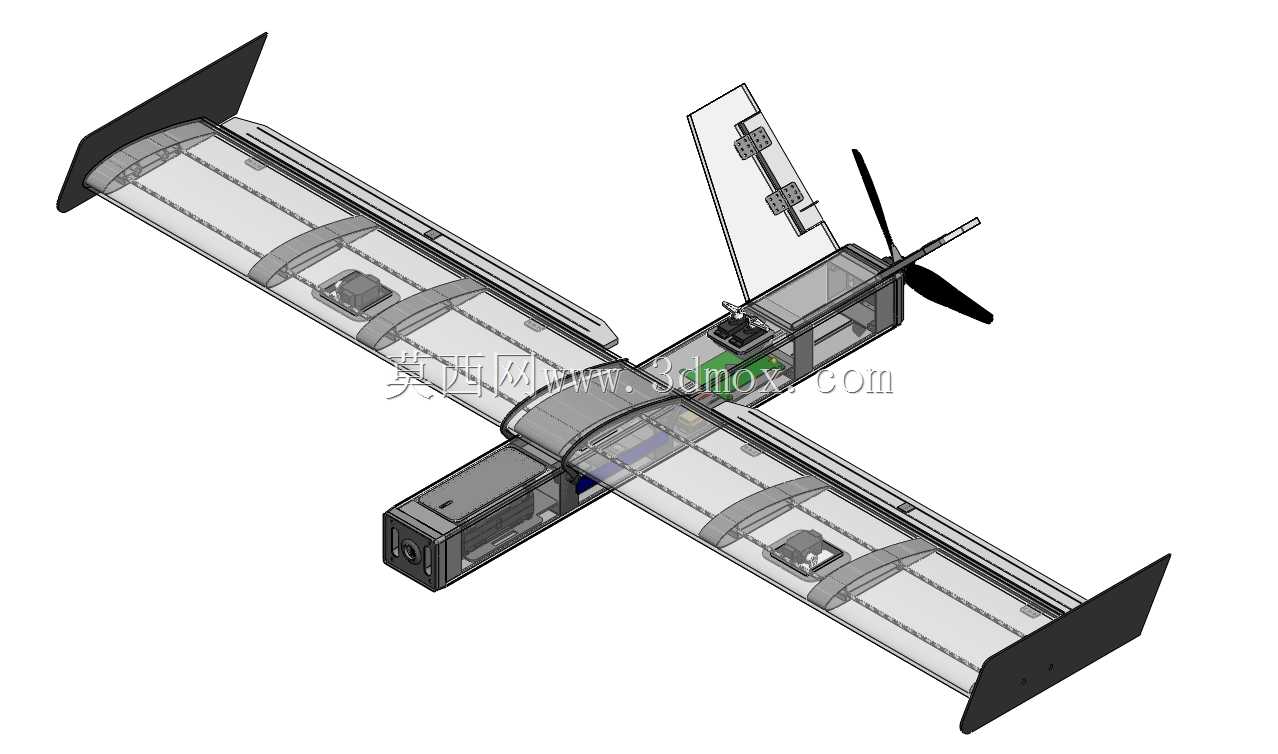

固定翼航测无人机整机结构三维设计

　　另一方面也可在滑降时充当支撑结构，避免翼面直接接触地面造成蒙皮磨损。机身主体采用模块化舱段设计，从机头到机尾依次划分为载荷舱、航电设备舱、电池舱、动力舱四个独立舱段，各舱段之间通过定位销加卡扣的方式连接，不需要额外工具即可完成快速拆装，方便外场作业时的设备调试与电池更换。其中载荷舱位于机头位置，预留了标准航测相机、正射镜头的安装孔位，安装面设置了减震阻尼垫，可过滤飞行过程中的发动机振动对成像质量的影响；航电舱位于机身中部重心位置，内部设置了分层安装支架，可分别固定飞控模块、GPS与磁罗盘模块、数传电台模块，各模块之间预留了走线槽，避免线束杂乱干扰磁罗盘的校准精度；电池舱紧邻航电舱，设计为抽拉式结构，可适配不同容量的锂聚合物电池，这款尾推式固定翼无人机的结构设计，核心面向小范围低空航测、管线巡检、应急测绘这类对航时、便携性有明确要求的作业场景，区别于多旋翼机型的垂直起降特性，该机型依托大展弦比平直翼的气动效率，可在同等电池容量下实现数倍于多旋翼的作业半径，适配10-30平方公里范围内的常态化测绘巡检任务，不需要专用起降跑道，手抛即可起飞、滑降回收，对野外作业的场地适配性更强。从结构布局来看，整机采用上单翼、V型尾翼加尾部推力螺旋桨的常规布局，机翼设计为快拆分段结构，机翼内部预留了足够的设备安装舱位，可根据任务需求替换不同载荷模块，机翼前缘做了抗冲击倒角设计，应对野外起降时的擦碰风险，翼尖设置的垂直端板一方面可降低翼尖涡流诱导阻力，

　　电池安装位设置了弹性压片，可在飞行机动过程中固定电池位置，避免电池移位导致整机重心偏移影响飞行稳定性；动力舱位于机身尾部，直接安装无刷电机与电调，电机座设计为可调倾角结构，可根据实际试飞的推力线偏差微调电机安装角度，抵消螺旋桨旋转带来的反扭力矩，电调安装位置紧贴机身侧壁的散热格栅，利用飞行时的迎面气流完成散热，避免长时间大油门工作时电调过热触发保护。尾翼部分采用V型一体尾翼结构，通过碳杆与机身尾部连接，尾翼舵面通过微型塑料齿轮舵机驱动，舵机安装位做了密封处理，避免雨天作业时水汽进入舵机齿轮组造成卡滞，尾翼上同时集成了数传天线的安装位，天线沿尾翼撑杆布置，远离机身内部的电调、电机等电磁干扰源，保障数传信号的稳定性。

　　起落部分没有设计常规的轮式起落架，而是在机腹位置设置了耐磨滑橇，滑橇采用高韧性尼龙材质，通过减震橡胶柱与机身连接，可在草地、硬土路等不平整场地滑降时吸收冲击能量，避免机身结构受冲击损坏。从安装边界来看，整机机翼展长控制在1.2米量级，机身长度控制在0.8米左右，拆解后单个部件长度不超过0.6米，可放入常规户外背包携带，各舱段的设备安装孔位均按照通用航模配件的标准尺寸设计，可直接适配市售的标准规格飞控、电调、舵机、电池等配件，不需要额外定制转接件。结构设计过程中，针对机翼的受力情况做了针对性加强，机翼主梁采用高强度碳管贯穿整个翼展，翼肋采用轻量化镂空设计，在保证机翼抗弯、抗扭强度的前提下尽可能降低结构重量，

　　机翼蒙皮采用轻木加覆膜的结构形式，兼顾表面光滑度与结构韧性，在发生轻微碰撞时可产生一定形变吸收能量，不会出现硬脆断裂的情况。动力系统匹配方面，尾部选用的小直径三叶螺旋桨，在保证足够静推力的前提下，可降低螺旋桨旋转时的气流对尾翼舵面的干扰，螺旋桨与电机之间设置了快拆桨座，可在外场快速更换受损螺旋桨，不需要借助工具。整机的重心设计严格控制在机翼平均气动弦长的30%位置，各舱段的设备安装位置均围绕重心做对称布置，电池安装位预留了前后调整的余量，可根据不同载荷的重量差异调整电池位置，保证整机重心始终处于合理区间，避免飞行时出现头重或头轻的配平问题。针对野外作业的复杂环境，机身所有舱段的对接面均设置了密封胶条，可在小雨天气下正常作业，避免雨水进入舱内损坏电子设备，机身外露的接插件均选用航空级防水插头，反复插拔也不会出现接触不良的问题。
