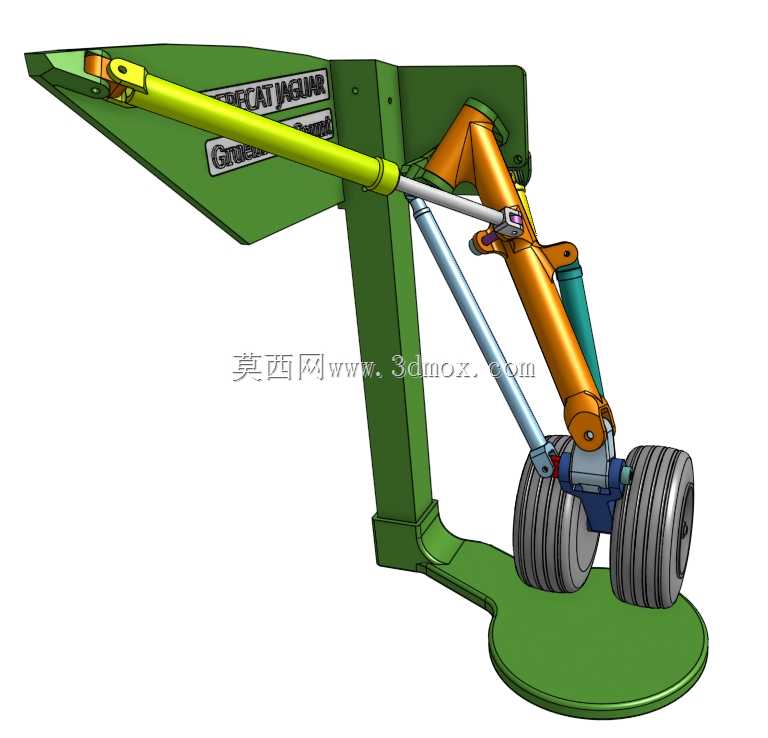

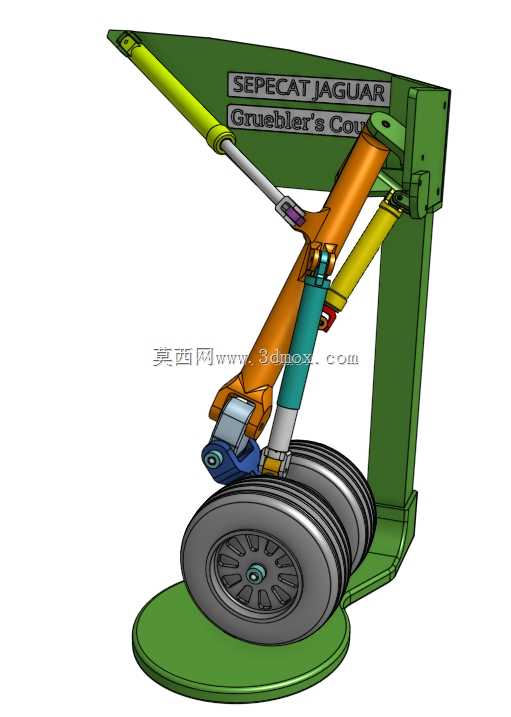

美洲虎攻击机左侧主起落架结构设计

　　在军用固定翼战术飞机的起降系统设计中，主起落架承担着整机滑跑、着陆冲击缓冲、地面滑行转向支撑的核心载荷，是保障飞机起降阶段安全性的关键结构。本次呈现的Sepecat Jaguar左侧主起落架结构，完全贴合英法联合研制的美洲虎攻击机的机身安装边界，适配该机近距支援、教练衍生型号的前线机场起降需求，可在铺装跑道、简易前线野战道面条件下完成着陆缓冲与地面承载功能。

　　从实际使用场景来看，这类歼击轰炸机的主起落架需要承受着陆瞬间垂直方向3-5g的冲击载荷，同时还要传递滑跑过程中的航向阻力、侧向侧风载荷，以及刹车制动时的扭矩载荷。该结构采用摇臂式缓冲布局，将油气缓冲筒斜向布置在起落架主承力支柱与机身连接耳片之间，相比传统的直筒式支柱布局，能在有限的机身起落架舱空间内获得更长的缓冲行程，有效降低着陆瞬间传递到机身框段的冲击峰值，减少机身结构疲劳损伤，适配美洲虎攻击机低空突防、大下沉率着陆的战术使用特性。

　　结构设计层面，整套起落架围绕收放作动、缓冲吸能、机轮承载三个核心功能模块展开。主承力摇臂采用高强度合金钢锻件加工成型，上端通过双耳片铰接在机身加强框的安装交点上，下端连接双轮式机轮组，双轮布局能有效降低机轮对道面的压强，提升前线简易道面的通行能力，避免单轮陷入道面破损区域引发起降事故。缓冲组件采用油气混合式缓冲器，内部设置油液阻尼孔与高压气腔，着陆冲击时活塞杆压缩，油液通过阻尼孔产生阻尼力耗散冲击能量，高压氮气提供弹性恢复力，整个压缩与回弹过程的阻尼特性经过匹配，可避免回弹过程中出现飞机跳跃现象。

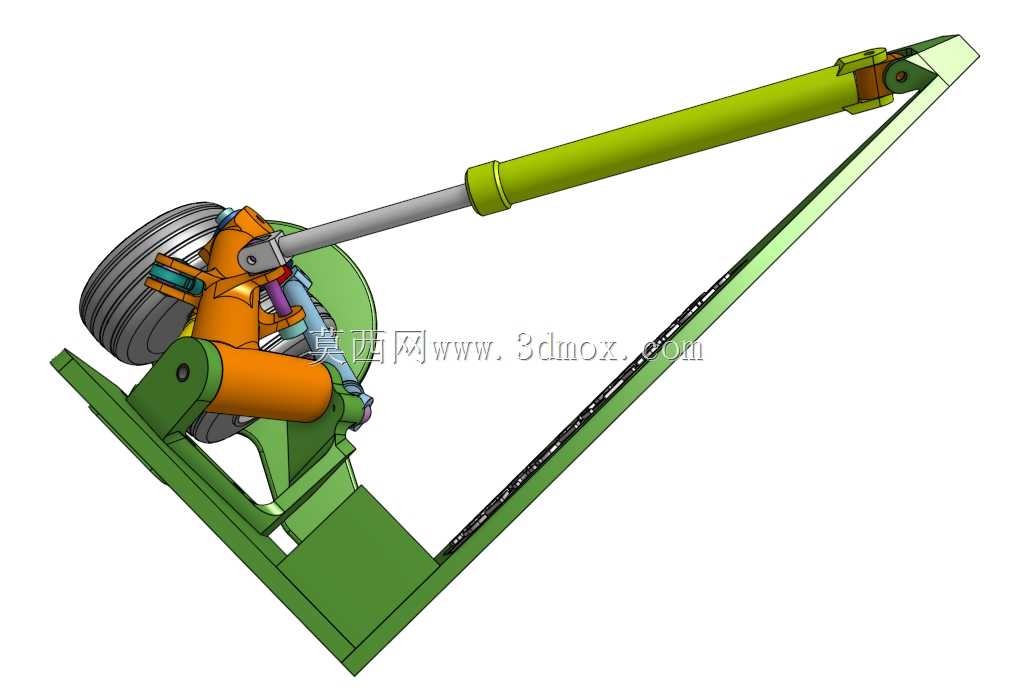

　　收放机构采用独立的液压作动筒驱动，作动筒一端铰接在机身起落架舱的加强支座上，另一端连接在主摇臂的中部交点，液压驱动下可带动整套起落架绕上端铰接点向内翻转收入机身侧部的起落架舱内，收放行程的限位由机械止动块与液压锁共同实现，放下位置的机械锁能保证起落架在液压系统失压时仍能可靠锁定，避免起降过程中起落架意外收起。机轮组集成了刹车盘安装接口，可适配盘式液压刹车机构，满足滑跑减速、停机刹车的功能需求，轮轴部位设置有润滑脂加注通道与密封结构，可在长期户外停放条件下避免沙尘进入轴承配合面，降低维护频次。

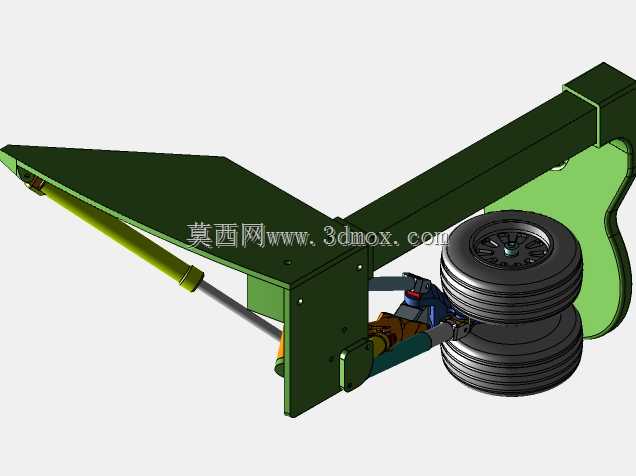

　　安装边界方面，整套起落架处于放下位置时，机轮最低点到机身铰接点的垂直距离严格匹配美洲虎攻击机的机身离地高度，保证机身下部挂载的副油箱、武器挂架与道面有足够的安全间隙；收起状态下，整套结构的轮廓完全贴合起落架舱的内部型面，不会与舱内的液压管路、电气线束产生干涉，连接交点的孔位精度、同轴度公差完全符合航空构件的装配要求，可直接用于结构教学、起落架原理演示、航空类科普展品的结构参考，也能为同类轻型战术飞机的起落架方案设计提供结构布局参考。

　　细节设计上，起落架的各铰接点均采用自润滑关节轴承，可承受收放过程、着陆冲击过程中的多方向偏载，避免铰接点出现应力集中导致的结构断裂；各作动筒的端部均设置有防尘罩，可阻挡跑道扬尘、雨水进入作动筒活塞杆表面，延长密封件的使用寿命；主承力结构的截面采用变厚度设计，在载荷传递路径的关键区域加大截面厚度，在非承载区域做减重挖除处理，在保证结构强度、刚度满足要求的前提下尽可能降低结构重量，契合航空装备对重量控制的严苛要求。整套结构的运动间隙经过反复校核，收放全过程中缓冲筒、作动筒、摇臂、机轮之间无运动卡滞点，各管路的敷设路径避开了运动干涉区域，可实现顺畅的收放动作。
