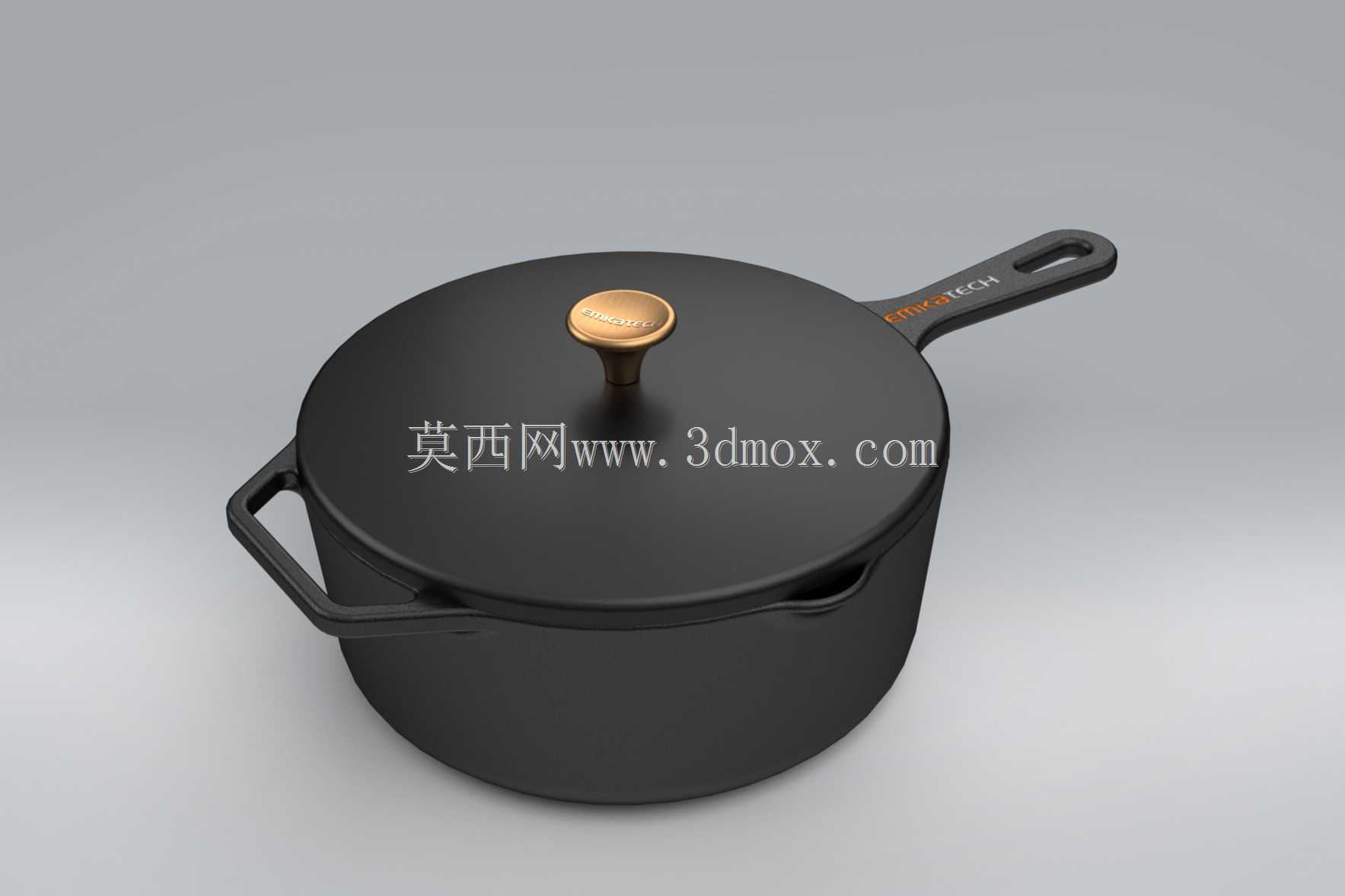

家用带盖单柄铸铁炖锅三维结构设计

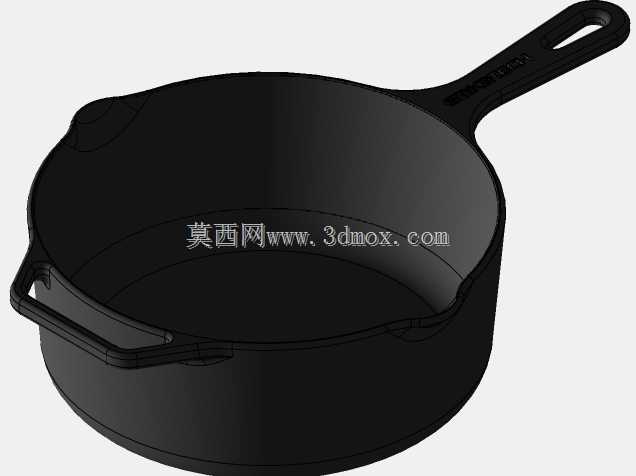

　　这款带盖单柄铸铁炖锅的三维结构设计，核心围绕家用厨房日常炖煮、煎烤等多场景烹饪需求展开，区别于常规薄壁冲压锅具，铸铁材质本身的蓄热特性是结构设计时的核心考量点。从实际使用场景出发，锅体采用直筒深腔结构，锅壁厚度均匀控制在4-5mm区间，既保证铸铁材质的储热能力，避免烹饪过程中温度骤降导致食材受热不均，也不会因壁厚过大造成整体重量超标，提升日常端拿移动的便利性。锅口边缘做了外翻卷边处理，卷边半径控制在3mm，既可以在倾倒汤汁时避免流挂，也能提升锅口的结构强度，防止长期使用后出现磕碰变形。

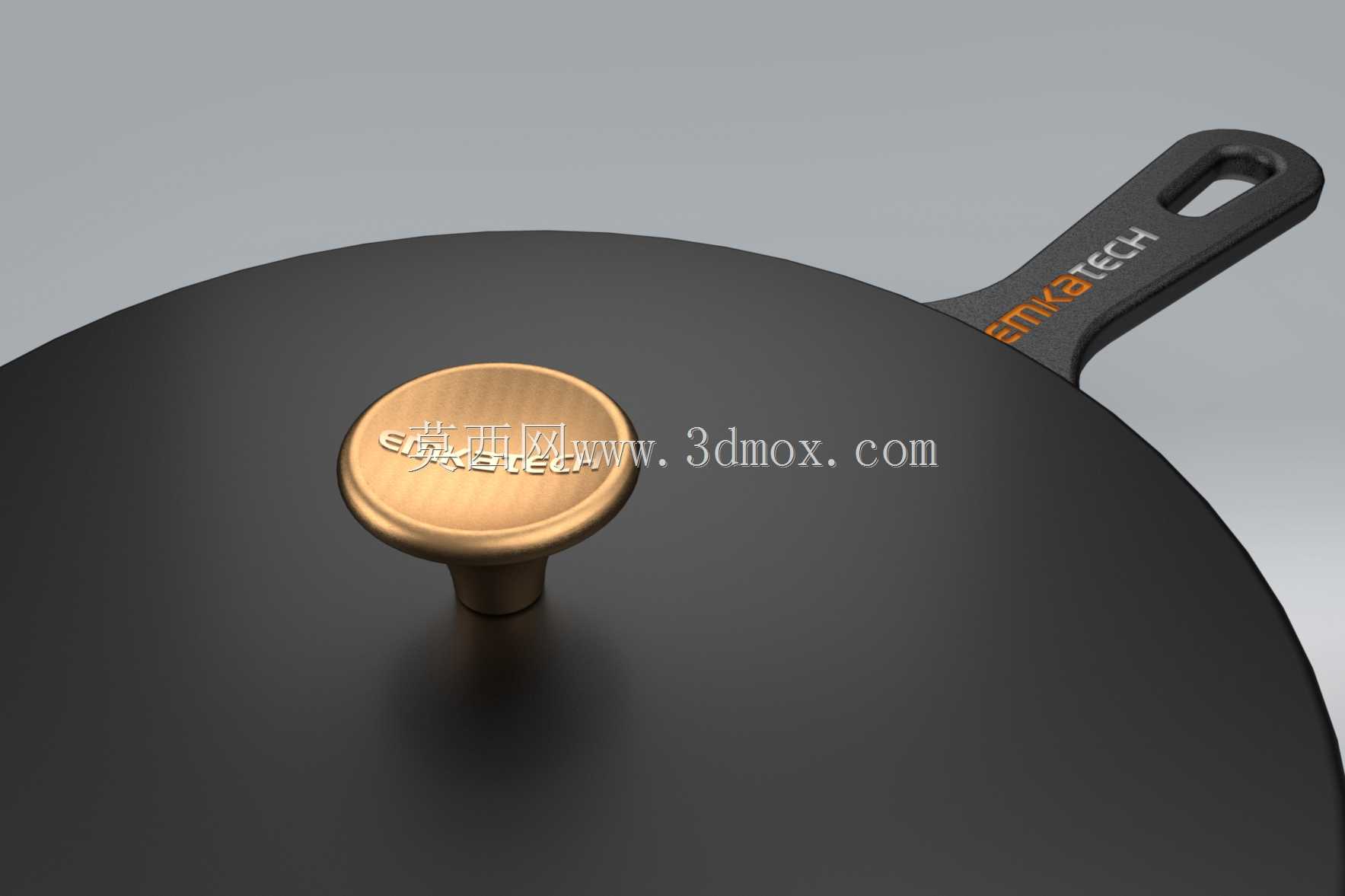

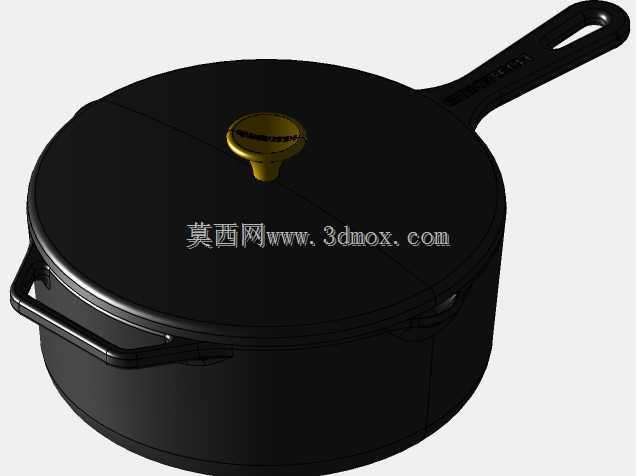

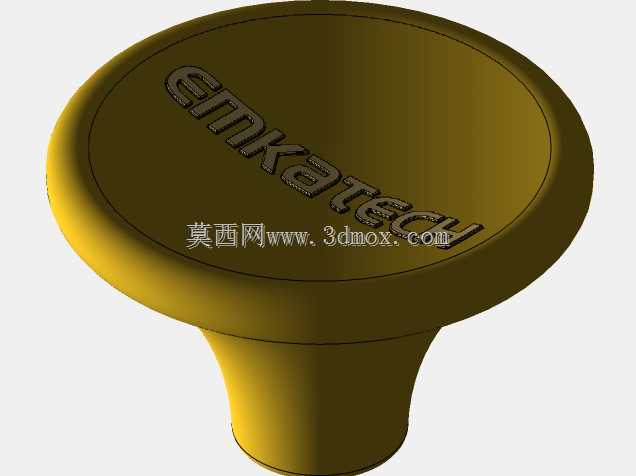

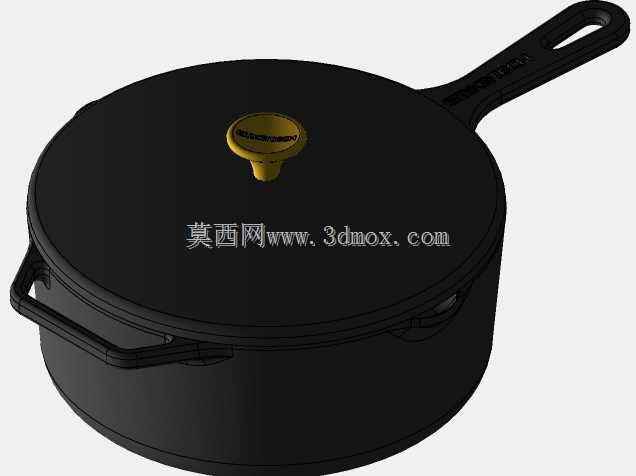

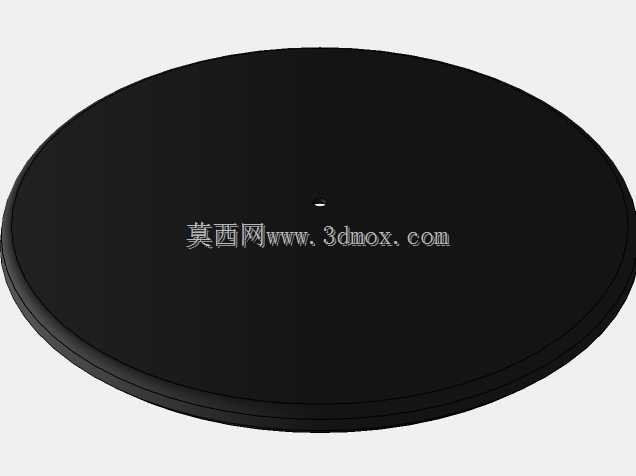

　　锅盖部分采用与锅体同材质的铸铁基材，顶部设置铜质质感的提钮，提钮与锅盖的连接结构做了内嵌式防松设计，提钮根部做了加宽的隔热接触面，避免烹饪过程中提钮温度过高造成烫伤，同时提钮的握持弧度贴合手指自然弯曲形态，开合锅盖时施力更顺畅。锅盖与锅体的配合面做了微锥度贴合设计，锥度控制在1:20，配合后可以形成微压密闭空间，减少炖煮过程中蒸汽外泄，提升热效率，同时避免密封过严导致锅内压力过高出现溢锅问题。

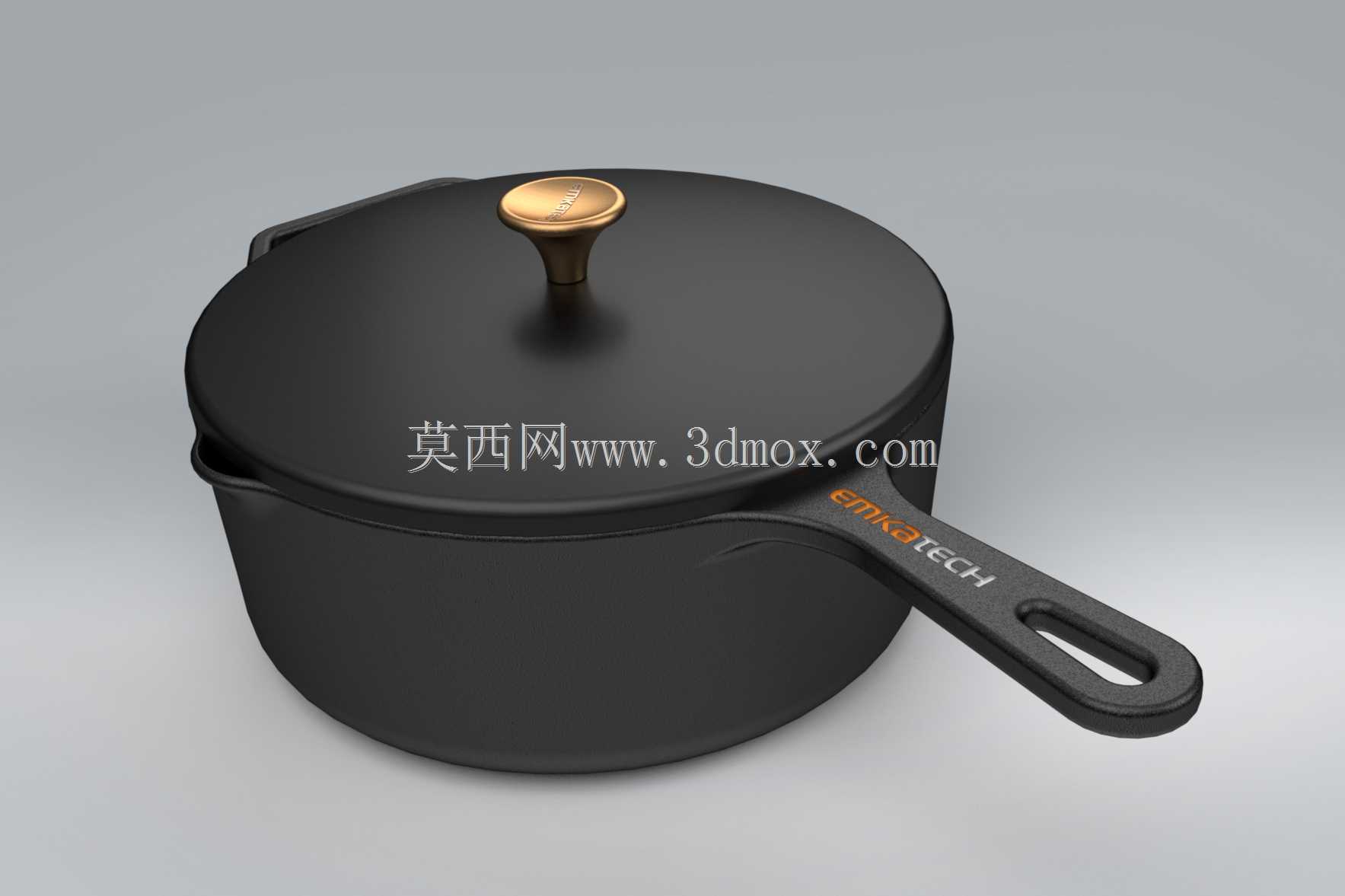

　　锅体的握持结构分为两部分，主操作侧设置长柄结构，长柄与锅体的连接采用两个内嵌式连接柱，区别于外露铆钉的设计，连接柱与锅体一体铸造成型，长柄末端做了挂孔设计，方便日常悬挂收纳，长柄上的防滑凹槽深度控制在1.5mm，握持时可以增加摩擦力，避免沾有油污时出现打滑。锅体对侧设置辅助小耳柄，耳柄内部做了镂空处理，既可以减少整体重量，也能在端拿满锅食材时配合主手柄共同施力，降低单手握持的负重压力，耳柄的边缘做了全圆角打磨处理，避免清洁时划伤手部。

　　从安装边界与适配性来看，锅体底部做了微平的加厚底设计，底部平面度控制在0.2mm以内，可以适配燃气灶、电陶炉、电磁炉等多种家用加热源，底部直径略小于锅身上部直径，放置在常规家用灶台支架上时不会出现侧滑，同时底部的加厚结构可以避免长期干烧出现锅底变形。锅体内壁做了平滑的圆弧过渡设计，锅壁与锅底的连接圆角半径为15mm，不存在清洁死角，日常使用后可以快速冲洗干净，避免食物残渣残留。

　　设计过程中针对铸铁材质的铸造工艺特性做了多处结构优化，所有转角位置都设置了不小于R2的铸造圆角，避免铸造过程中出现应力集中导致的开裂问题，锅体壁厚的均匀性控制在±0.5mm以内，防止铸造冷却过程中因壁厚差过大出现缩孔、缩松等缺陷。长柄与锅体的连接位置做了局部加厚的加强筋结构，筋位厚度与锅壁厚度保持一致，既提升连接位置的结构强度，避免长期端拿重物出现手柄断裂，也不会因局部壁厚过大造成铸造缺陷。

　　从实际使用的功能特性来看，这款铸铁炖锅除了常规的炖煮汤品功能外，锅体的平底设计也可以直接用于煎制食材，锅盖的密闭性可以满足焖焗类菜品的烹饪需求，整体结构没有多余的可拆卸零部件，日常使用过程中不需要频繁拆装配件，降低了维护成本。锅体外部的哑光质感表面处理，既可以提升使用过程中的耐磨性能，也能避免长期使用后出现明显的划痕影响外观。整体结构的尺寸设计适配常规家用3-5人份的烹饪容量，锅体总高度加上锅盖提钮的高度控制在180mm以内，可以放入常规家用嵌入式蒸烤箱中使用，拓展了器具的使用场景。
