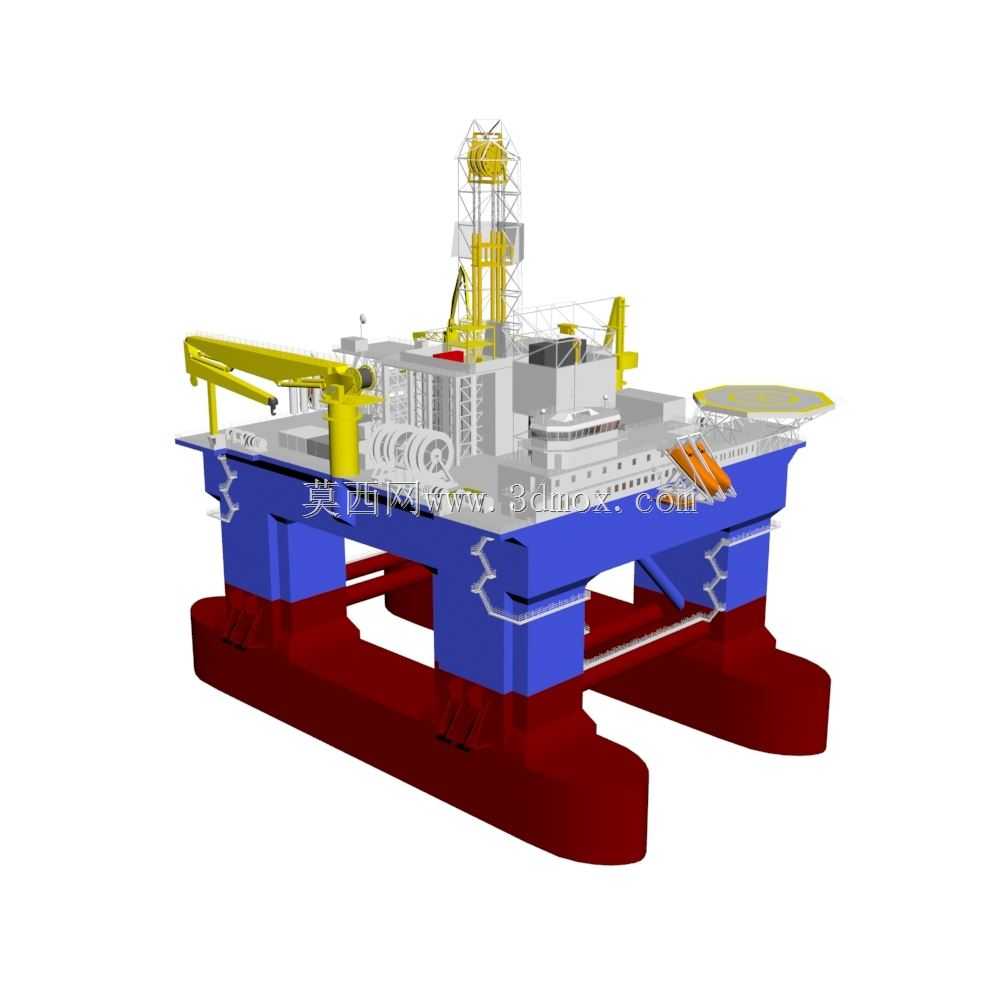

海上半潜式油气钻井作业平台

　　大幅降低波浪载荷对平台稳定性的影响；浮箱之间通过横向支撑结构连接，保证整体结构的抗扭、抗弯强度，避免海流冲击下出现结构形变。连接浮箱与上部甲板的立柱采用大截面流线型设计，既承担上部所有载荷的传递作用，也能在平台发生倾斜时提供足够的回复力矩，保证平台在风浪中的稳性，立柱内部可设置压载舱、泵舱、管线通道等功能舱室，兼顾结构强度与空间利用率。上部甲板按照功能划分为不同区域：钻井作业区布置井架、钻台、管具处理系统、固井设备，可完成钻杆输送、钻井液循环、钻压控制等全套钻井作业流程；生产处理区布置油气分离、净化、计量设备，可对开采出的油气进行初步处理后通过海底管线或穿梭油轮外输；生活区可容纳上百名作业人员长期驻留，配套生活保障、通讯导航、半潜式平台作为深海油气开发的核心装备，主要应用于300米至3000米水深的海域作业场景，可在恶劣海况下保持稳定的作业姿态，承担油气勘探、钻井、完井、修井以及生产处理等多重任务，是深海油气资源开发不可或缺的核心载体。不同于固定式平台受水深限制的短板，半潜式平台依靠下部浮体提供的浮力承托上部甲板与作业载荷，通过锚泊系统或动力定位系统保持作业位置，能够适应全球不同海域的复杂海况，从我国南海到墨西哥湾、北海等油气富集区，都能见到这类装备的作业身影。从结构功能划分来看，这类平台主要分为下部浮体、立柱支撑、上部甲板三个核心部分。下部两个平行布置的浮箱是平台的浮力基础，作业时浮箱潜入水下一定深度，避开海面波浪的直接冲击，

　　安全逃生设施；起重作业区布置多台大型甲板吊，可完成平台物资补给、设备吊装、水下设备安装等辅助作业，直升机甲板设置在平台端部，满足人员快速转运与应急救援需求。在设计层面，这类平台的核心设计逻辑是在稳性、结构强度、作业效率、载荷能力之间找到最优平衡。首先要根据目标作业海域的百年一遇海况参数，包括最大波高、风速、海流速度，确定浮体的吃水深度、立柱间距、甲板高度，保证极端海况下波浪不会冲击到上部甲板底部，避免出现甲板上浪损坏设备的问题；其次要对整体结构进行有限元强度校核，覆盖作业、拖航、自存三种典型工况，尤其是风暴自存工况下，要保证平台结构能承受最大风浪流的联合载荷，不会出现结构屈服、疲劳损伤。平台的重量控制是设计中的关键环节，

　　上部甲板的设备布置要尽量保持重心居中，避免偏载导致平台出现固定倾斜角，影响钻井作业的精度；压载系统的设计要具备快速调载能力，可根据作业过程中的载荷变化，比如钻具增减、物资补给、燃油消耗，快速调整不同压载舱的水量，保持平台的水平姿态。拖航工况下，平台会排出压载水降低吃水，由远洋拖轮拖带至作业井位，到达井位后注入压载水下浮至作业吃水，完成锚泊系统或动力定位系统的调试后即可开展作业。从安装边界与尺寸适配角度来看，这类平台的整体宽度要考虑航道通航限制、船坞建造宽度的约束，浮箱长度要匹配拖航时的阻力特性与作业时的稳性要求，上部甲板的净空高度要满足井架竖立后的作业高度需求，甲板边缘的吊机作业半径要覆盖平台周边的物资补给区域，

　　保证补给船靠泊时无需调整平台位置即可完成物资吊装。平台的水下部分轮廓要避免出现应力集中的直角结构，减少海流冲击带来的涡激振动，降低结构疲劳损伤的风险；甲板上的设备布置要预留足够的检修通道，满足设备日常维护、故障更换的操作空间，管线路由要沿着结构强梁布置，避免跨接在结构薄弱区域，同时预留足够的变形补偿量，适应平台在风浪中的微小结构形变。对于三维建模从业者而言，还原这类平台的核心要点在于准确把握各部分的结构比例关系：浮箱的长宽比、立柱的截面尺寸与布置间距、上部甲板的层间高度、井架的结构形式，都要符合实际工程中的设计逻辑，不能出现比例失调的问题；细节部分要还原甲板上的设备布局、吊机的安装位置、直升机甲板的标识、救生设备的布置，才能让模型具备工程参考价值，可用于海洋工程装备的科普展示、作业流程模拟、结构方案验证等场景。不同于小型陆上工业装备，半潜式平台的结构复杂度高，系统集成度强，建模过程中需要理清不同结构之间的连接关系，比如立柱与浮箱、立柱与甲板的连接节点是结构强度最高的区域，局部会做加强结构处理，这些细节的还原能大幅提升模型的真实感与专业度。
