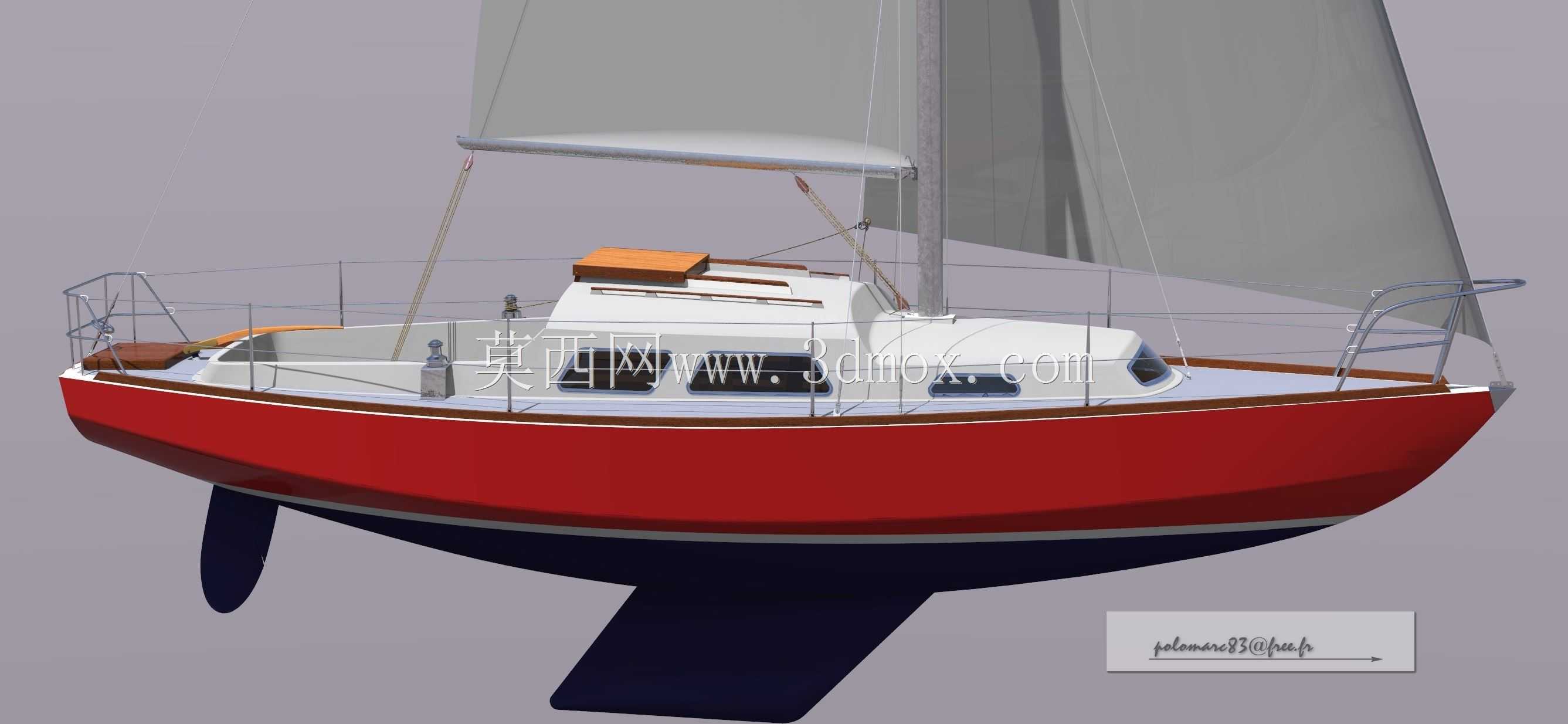

比赛巡航单体帆船结构三维设计

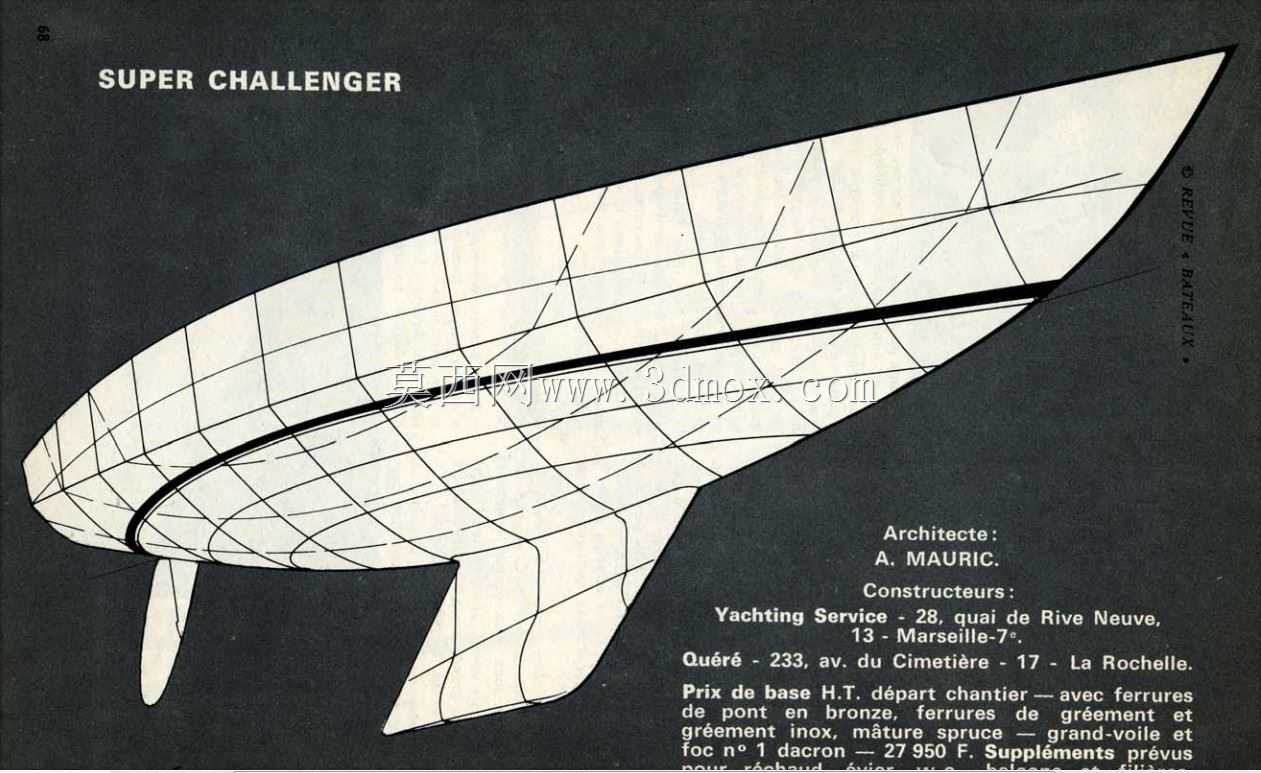

　　这款固定龙骨单体帆船的三维结构设计，核心面向近岸竞赛巡航场景的使用需求，整体采用模压胶合板作为主体建造材料，在结构强度与船体自重之间做了针对性的平衡适配。从实际使用场景来看，这类帆船既可以满足近海短距离竞赛的操控灵活性要求，也能支撑中短途巡航的居住与储物需求，船体水线部分的线型经过反复优化，在迎风航行时能有效降低兴波阻力，配合深置的固定龙骨结构，可在大角度侧倾时提供足够的回复力矩，避免航行过程中出现倾覆风险，适配近海风浪条件下的稳定航行需求。

　　从功能特性层面拆解，船体上层建筑采用紧凑型舱室布局，舱顶设置有独立的采光天窗与舱口盖，既可以保证舱内自然通风与采光，也能在恶劣海况下实现快速封闭，保障舱室内部的水密性。甲板区域的护栏采用分段式不锈钢支架搭配钢索结构，在满足人员安全防护要求的前提下，尽可能降低上层结构的风阻，甲板表面预留有帆索固定点、绞盘安装位与系缆桩位置，所有安装点位的位置都经过人体工程学校验，船员在甲板操作帆具、调整航向时不需要大幅度跨越障碍物，操作动线流畅无干涉。船体尾部的舵叶采用悬挂式安装结构，舵轴贯穿船体尾部的密封舱段，配合耐磨轴套实现水密转动，舵叶的翼型截面经过优化，在小角度打舵时就能提供足够的转向力矩，高速航行时也不会出现舵效迟滞的问题。

　　设计思路上，这款帆船的龙骨采用深鳍式固定结构，内部集成压载配重，重心位置控制在水线以下较低位置，配合船体中部最宽处的线型外飘设计，在船体侧倾超过30度时依然能提供持续增长的回复力矩，兼顾竞赛时的快速转向能力与巡航时的航行稳定性。桅杆采用单柱式支撑结构，通过多组侧支索与前后支索固定在甲板的加强结构上，所有索具的连接点都对应船体内部的加强筋位置，避免帆具受力时出现甲板局部变形的问题。帆装采用Sloop式单桅布局，主帆与前帆的面积配比经过优化，在3-6级风的常见航行条件下，仅需要调整少量帆索就能获得最佳的推进效率，不需要频繁更换帆具，降低船员的操作强度。

　　尺寸与安装边界方面，船体总长控制在9.7米，水线长度约7.8米，船身最大宽度2.8米，吃水深度1.6米，固定龙骨的底部到甲板表面的总高度为3.2米，桅杆顶端距离水线的高度为12.5米，整体尺寸可以适配大部分中小型游艇码头的泊位停靠要求，不需要特殊的码头改造就能完成系泊。舱室内部的净空高度为1.85米，可以满足成年人在舱内直立活动的需求，舱内布局包含前部卧舱、中部会客区与尾部操作区，各个功能区之间的隔断采用轻量化胶合板结构，在保证结构强度的同时尽可能控制船体自重。船体外壳的模压胶合板采用多层交错叠压工艺，外层覆盖环氧树脂保护层，能有效抵御海水腐蚀与航行过程中的轻微碰撞，船体各个部件的连接位置都做了圆角过渡处理，避免应力集中导致的结构开裂问题，所有贯穿船体的管路、线缆位置都预设了密封法兰安装位，装配时可以直接完成水密安装，不需要现场额外做结构补强。
