Bridge City UG-1多功能通用轨距测量工具

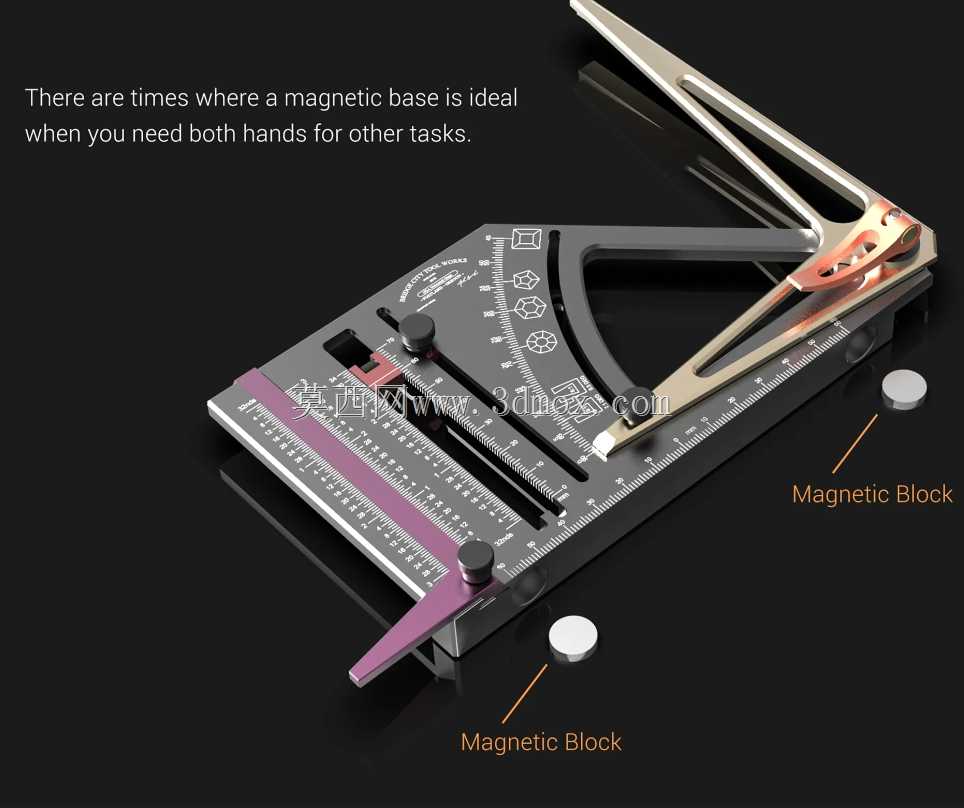

　　在金工与木工的机加工、划线作业场景里，这类集成式通用轨距量规解决了传统单功能量具频繁切换的痛点，尤其适配带锯、台钻这类常规机加设备的调校与工件划线工序。日常调整机床工作台坡度时，不需要反复更换角尺、量角器、深度尺，单把工具就能完成多维度参数校核，支腿内嵌的磁钢结构可直接吸附在铁磁类机床工作台面，调校过程中不会发生滑移偏移，能有效降低反复对位产生的测量误差。

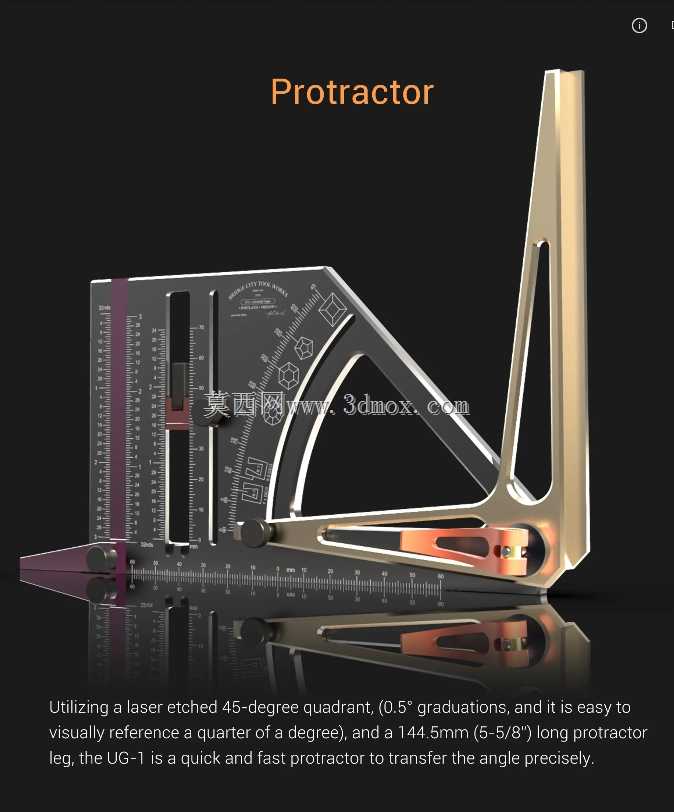

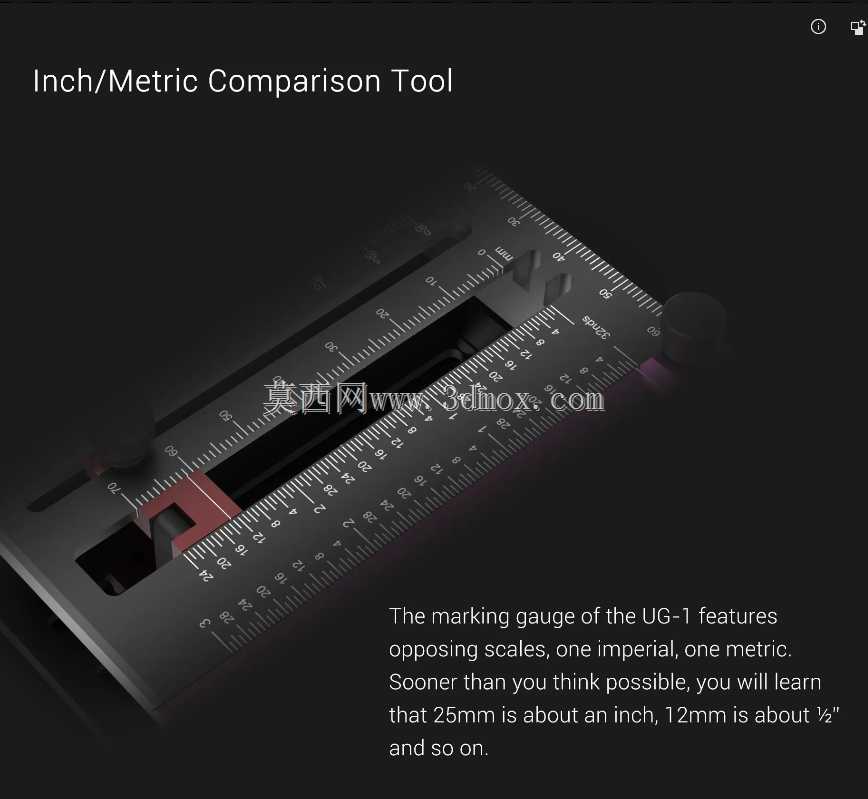

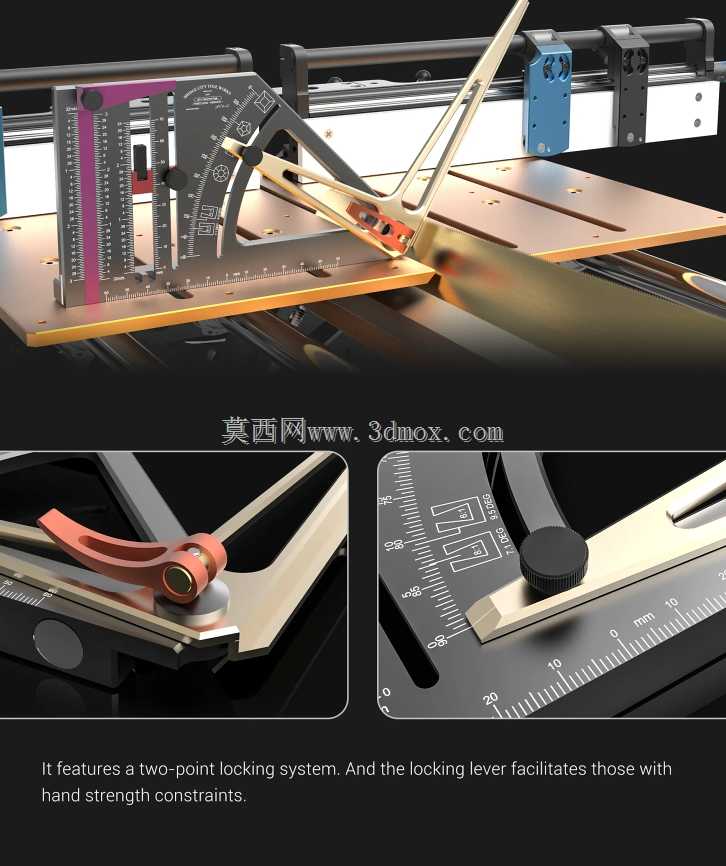

　　从功能集成逻辑来看，工具左侧设置90°止动块，可直接完成工件直角边的快速靠位校验，右侧集成量角器结构，量角范围覆盖45°到90°区间，刻度采用激光蚀刻工艺，分度值达到0.5°，可快速识别四分之一度的角度偏差，适配圆锯片倾斜角度的快速校核场景。除角度测量外，工具还整合了滑动斜面、高度/深度计、标记规、中心标记功能，同时支持英寸与厘米双单位刻度读取，还附带燕尾规测量模块，可覆盖6:1、8:1两种常用燕尾规格的检测需求，单工具即可完成工件划线、刀具深度设置、锯片倾角校准、燕尾榫配合检测等多类常规作业。

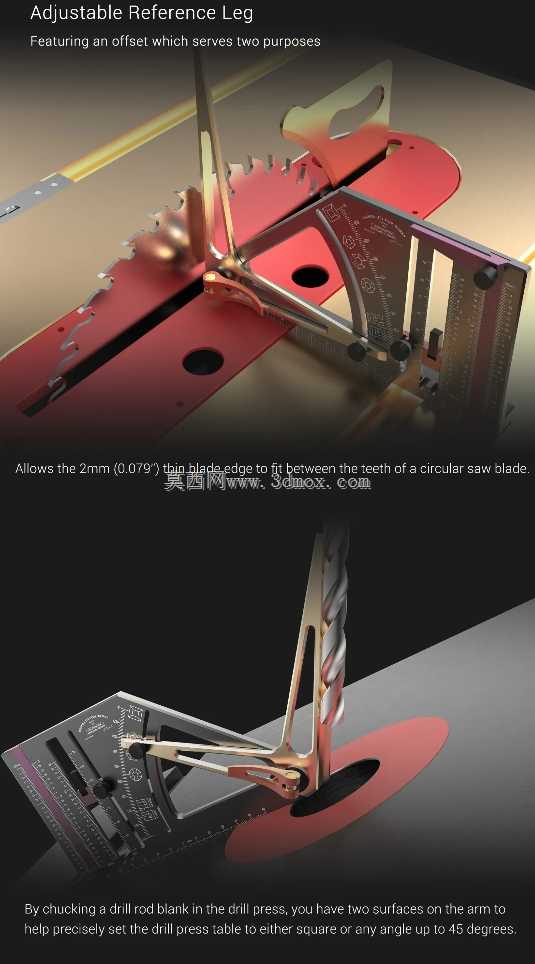

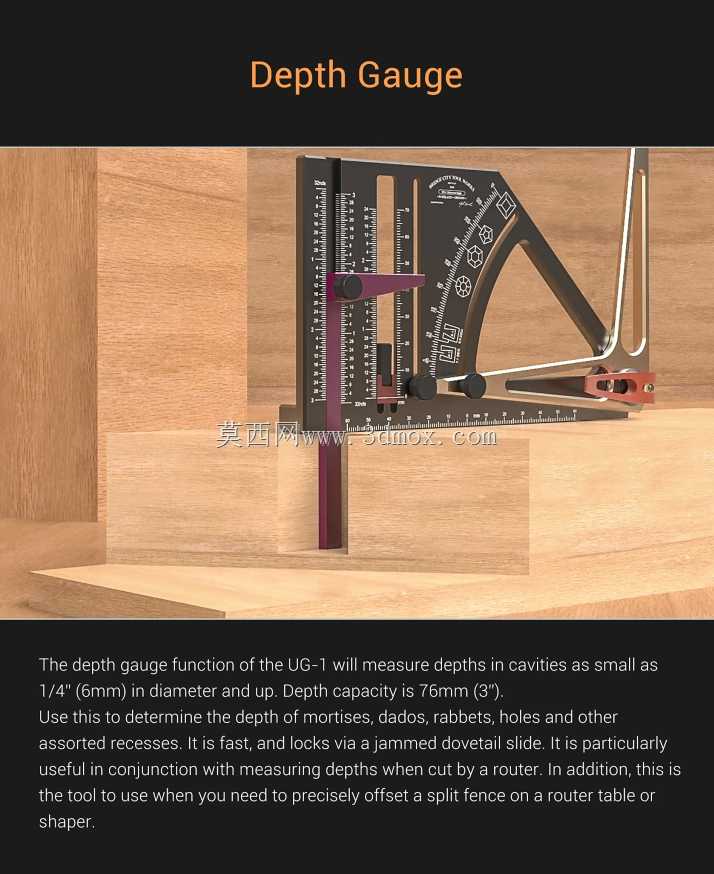

　　结构设计上，量角器支腿长度设置为144.5mm，足够覆盖常规小型工件的测量跨度，高度与深度测量的最大量程为75mm，可满足绝大多数台钻、带锯的刀具伸出长度调校需求，以及小型木工件、金属加工件的深度尺寸检测。工具专门设置2mm宽度的窄测量边缘，可直接伸入圆锯片的齿间间隙完成倾角检测，不需要额外拆除锯片护罩或调整工件位置，大幅缩减设备调校的辅助时间。

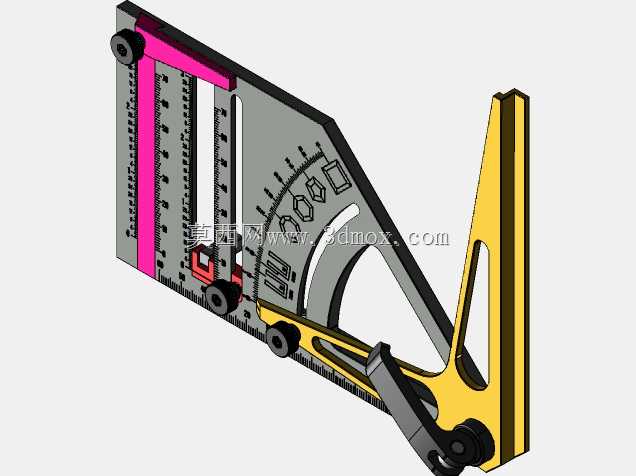

　　实际建模过程中，需要重点还原刻度面的蚀刻纹理细节，以及各滑动组件的配合间隙，确保滑动块在导槽内移动顺畅无卡滞，同时还原磁钢嵌件的安装位置，保证磁吸功能的结构合理性。工具主体的握持区域做了贴合人手操作的轮廓优化，长时间握持划线不会产生明显硌手感，各测量基准面的平面度、垂直度公差需要控制在量具常规精度范围内，才能保证测量数据的可靠性。在车间实际使用时，这类集成量具尤其适合机修、木工、钣金划线等多工序切换的作业场景，不需要在工具盒内反复翻找不同功能的量具，单把工具即可完成从设备调校到工件划线、尺寸检测的全流程操作，有效减少辅助作业时间，提升现场作业效率。针对燕尾榫加工场景，自带的燕尾规模块可直接完成榫头与榫槽的配合度检测，不需要额外配备专用燕尾量具，对于小型加工坊、设备维修班组这类工具配置相对精简的场景，适配性极强。
