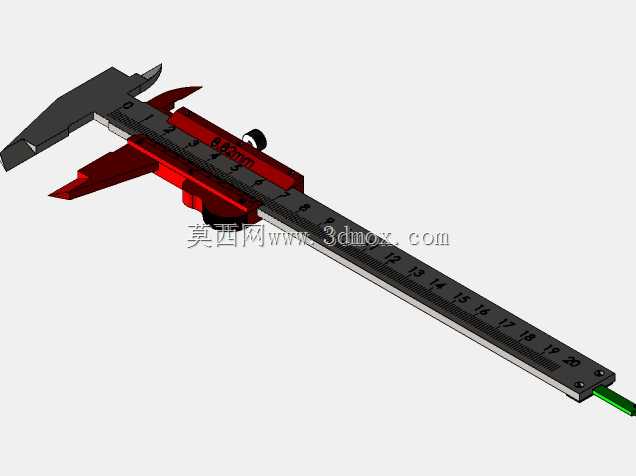

机械式游标卡尺精密测量工具三维结构

　　在机械加工现场的工序间检测环节，游标卡尺是一线操作工人与质检人员最常取用的接触式测量器具，从普通车床的轴类零件外径测量，到铣床加工的槽宽、台阶尺寸核验，再到装配环节的配合间隙确认，这类量具的使用场景覆盖了从毛坯粗加工到成品终检的全流程，不需要外接电源、对使用环境无特殊要求的特性，让它能在生产车间的任意工位快速投入使用，哪怕是油污较重的粗加工区域，只要将测量面擦拭干净就能完成可靠读数，相比高精度的千分尺，它的测量范围跨度更大，单把量具就能覆盖外径、内径、深度、台阶四类常见尺寸的测量需求，能减少工位上量具的更换频次，提升批量零件的检测效率。

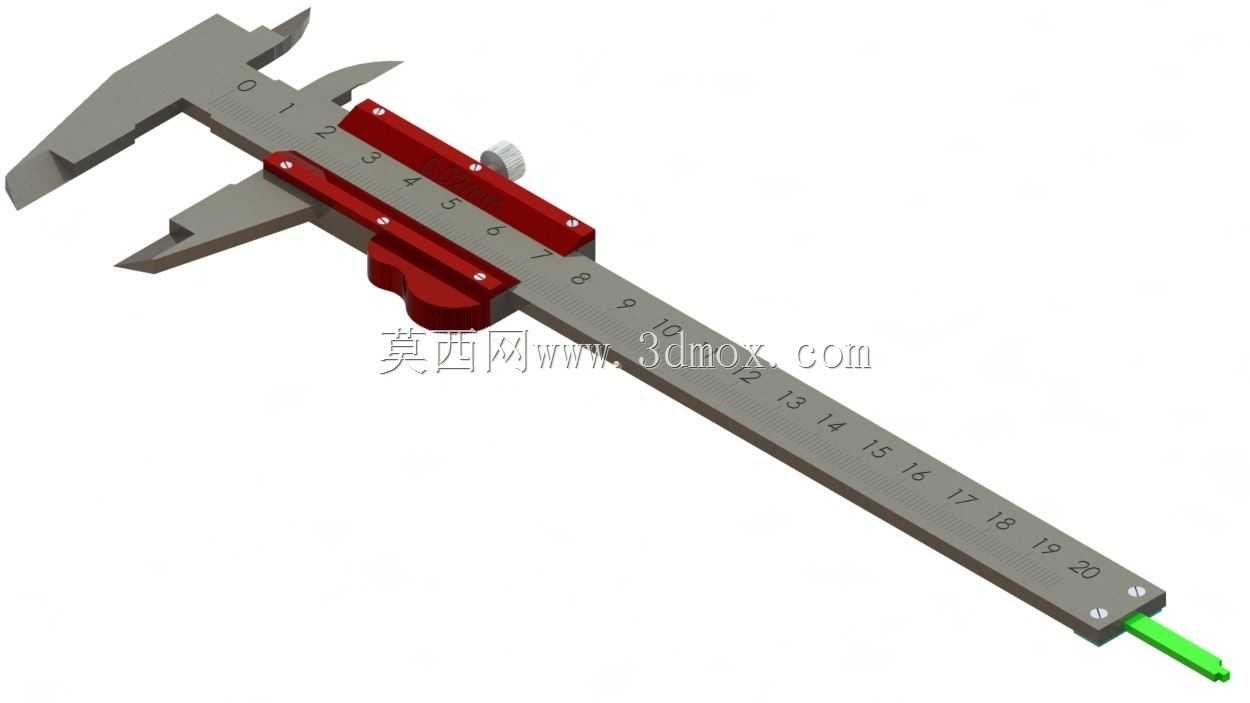

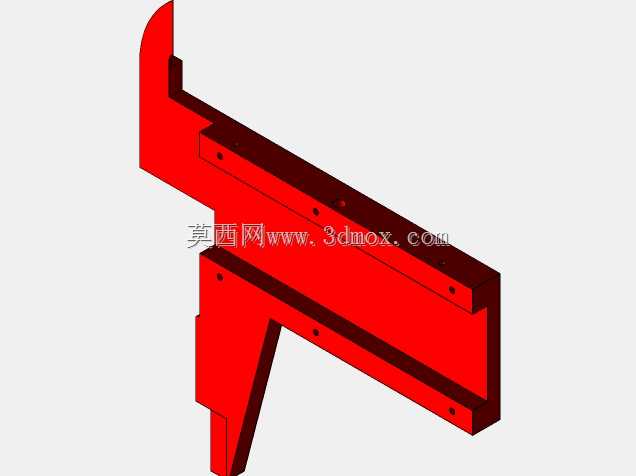

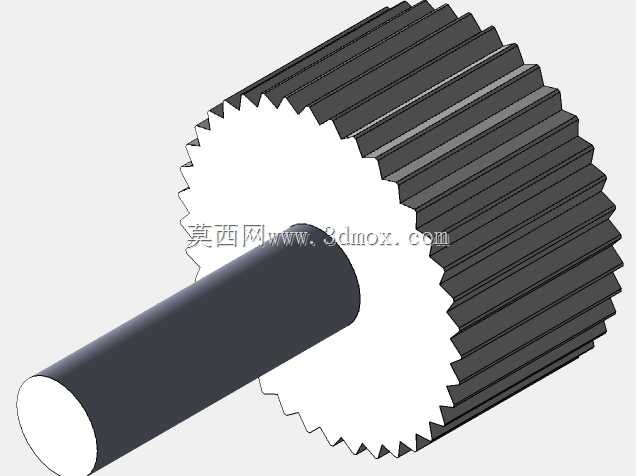

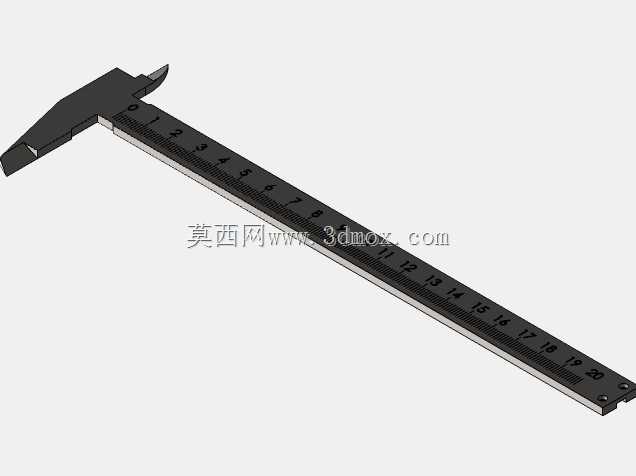

　　这款游标卡尺的结构设计完全遵循机械式量具的受力逻辑，主尺采用长条形不锈钢基体设计，尺身刻度沿测量方向均匀排布，尺框部分通过滑动配合结构与主尺连接，上下两组量爪分别对应不同测量场景：上方的内测量爪用于检测工件内孔直径、槽类结构的内侧宽度，下方的外测量爪用于检测工件外径、外形长度、外侧台阶尺寸，尺框尾部延伸出的深度测量杆，可伸入盲孔、台阶槽内部完成深度尺寸测量。尺框上设置的紧固螺钉，能在量爪贴合被测面后锁定尺框位置，避免移动过程中尺框滑移导致读数偏差，适配需要将量具从工件上取下再读数的狭小操作空间。

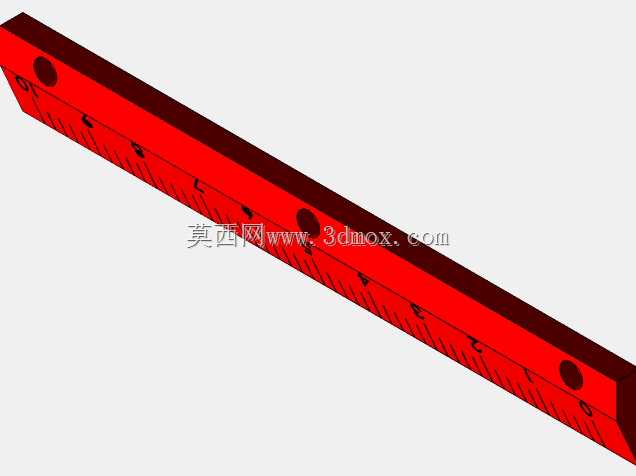

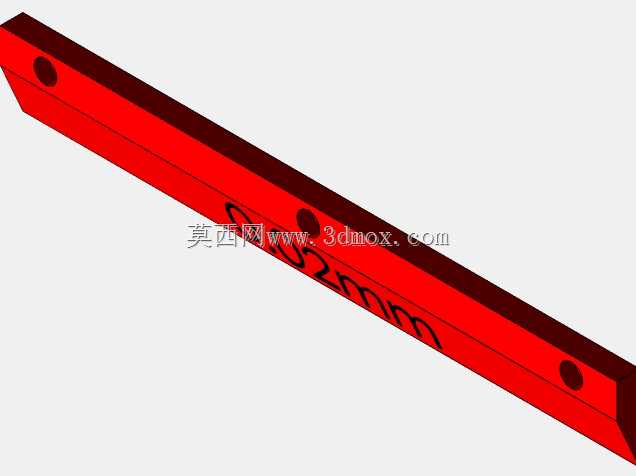

　　建模过程中首先确定主尺的截面尺寸与总长度，主尺的导向滑轨部分与尺框的滑槽采用小间隙配合设计，保证尺框滑动时无卡滞同时不会出现过大的晃动量，避免测量时产生系统误差。量爪的测量面做了平面度与平行度的结构约束，两个外测量爪的贴合面在零位状态下完全对齐，无透光缝隙，内测量爪的刃口部分做了微小的倒角处理，避免伸入内孔时刮伤工件已加工表面。深度测量杆与主尺尾部的导向孔采用同轴设计，测量杆伸出时与主尺测量端面保持垂直，保证深度测量时不会因杆体倾斜出现读数偏大的问题。尺身上的游标刻度块与主尺刻度的对应关系严格遵循机械式游标卡尺的读数原理，0.02mm精度的刻度排布对应50格游标刻度与49mm主尺刻度的差值，建模时刻度线的宽度、间距都按照实际量具的尺寸比例还原，保证虚拟装配后刻度对齐逻辑与实物完全一致。

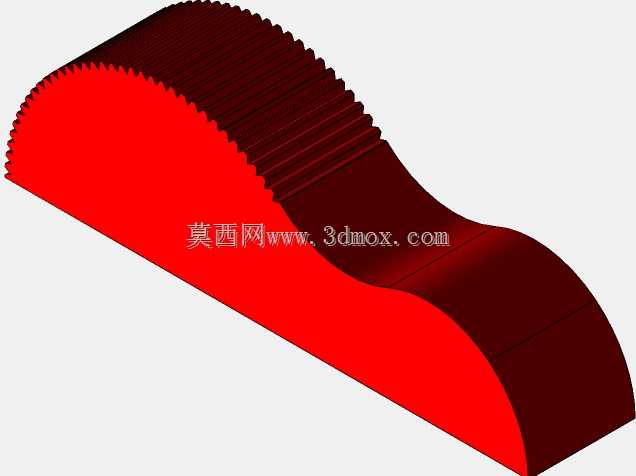

　　从安装与使用边界来看，这款卡尺的外测量爪最大张开距离对应200mm量程，可覆盖常规机械加工中绝大多数中小型零件的尺寸检测需求，量爪的伸出长度经过合理设计，既保证能测量直径较大的轴类零件外圆，也不会因量爪过长导致尺身整体刚性下降，测量时出现量爪变形影响精度。尺框上的滑动推块位置符合人手握持操作的人机工程学，拇指推动推块即可带动尺框沿主尺平稳滑动，不需要额外调整握持姿势。尺身整体采用对称结构设计，平放时不会出现侧倾，闲置放置在工位台面上时不会因重心偏移掉落损坏。

　　在实际生产应用中，这类机械式游标卡尺不需要定期校准电子元件，抗油污、抗轻微磕碰的能力远强于数显类量具，适合在生产现场的复杂环境下长期使用，建模时还原的所有结构细节，都能用于量具使用培训的三维演示、工装夹具设计时的量具操作空间校核，也能作为机械基础教学中典型量具结构的展示素材，帮助初学者快速理解游标卡尺的读数原理与各部件的功能作用，避免纯二维图纸讲解时的空间认知偏差。
