两米高格林奇圣诞主题分件打印造型

　　做这类大尺寸卡通造型的分件设计，首先要考虑的是桌面级FDM设备的成型边界约束，毕竟多数个人用户和小型文创工作室的设备成型舱尺寸集中在220x220x240mm区间，少数大尺寸设备能到300x300x400mm，要是直接做整体模型，绝大多数用户根本没法完成打印，所以分件逻辑必须贴合实际打印场景的需求。这个格林奇造型总高达到2000mm，属于真人等比的大型装饰道具，主要应用场景是线下商圈圣诞季美陈、主题门店入口装饰、家庭圣诞派对的大型氛围摆件，还有漫展、主题活动的打卡点位道具，这类场景对造型的辨识度要求高，同时要兼顾组装后的结构稳定性，不能出现拼接后易松动、局部变形的问题。设计阶段先对整体造型做结构拆解，首先把外伸的肢体、

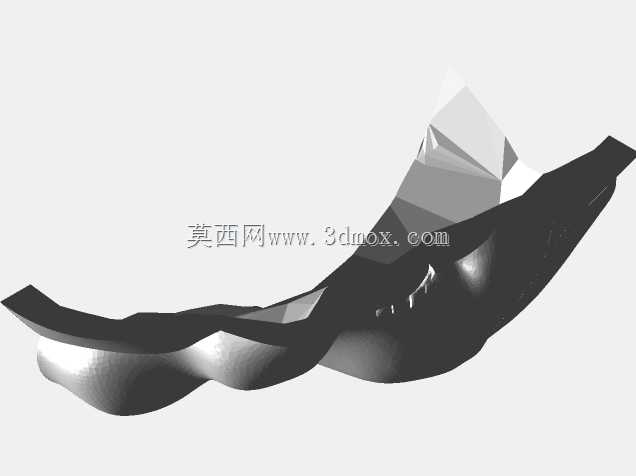

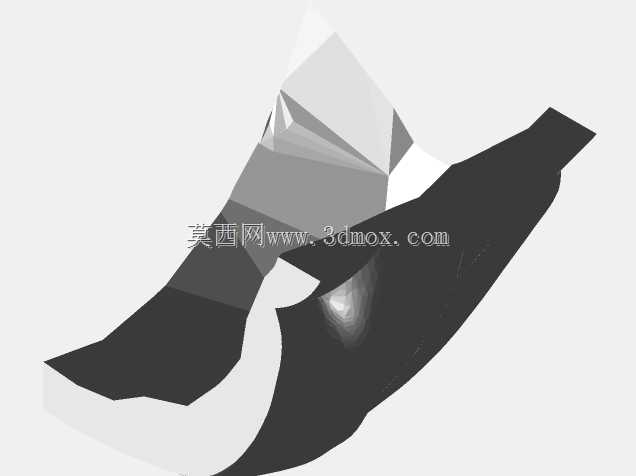

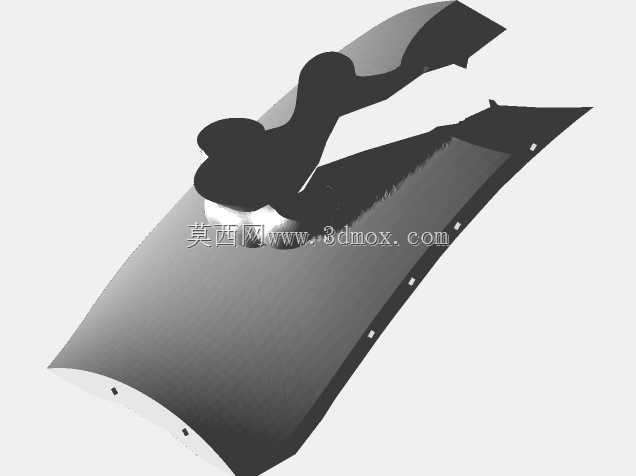

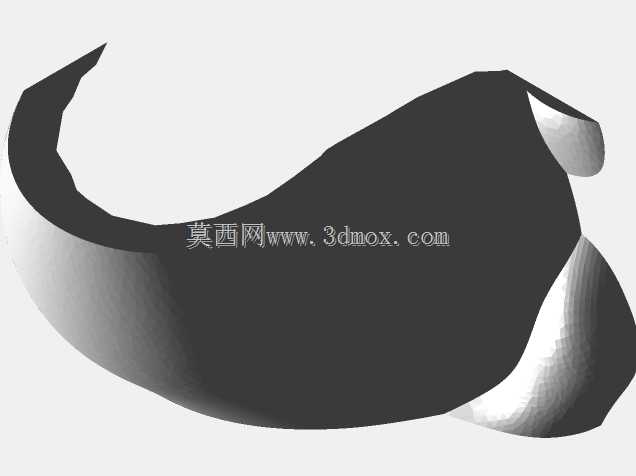

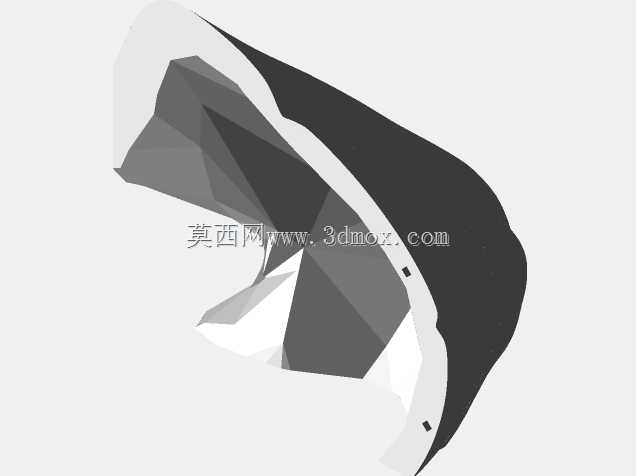

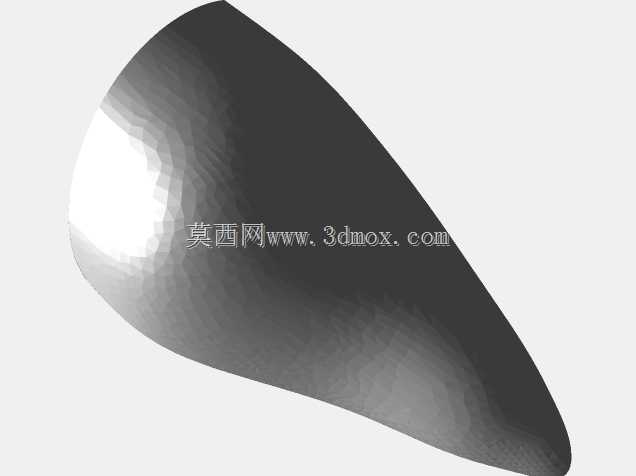

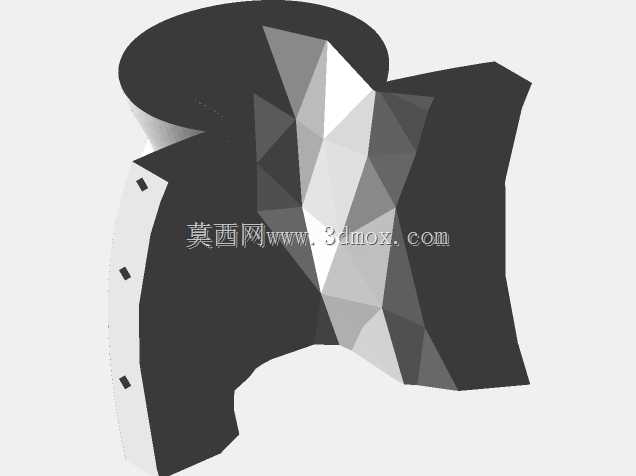

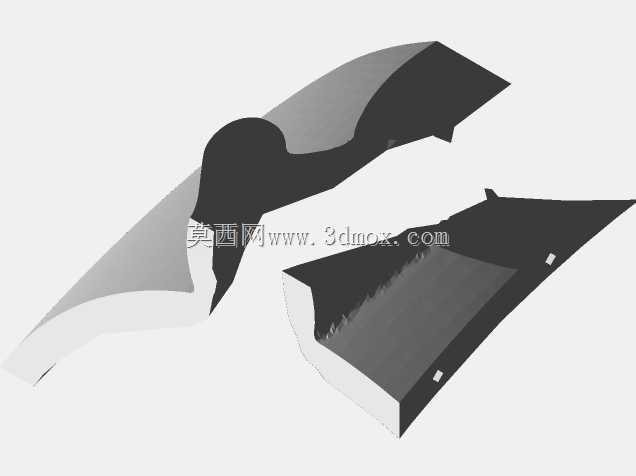

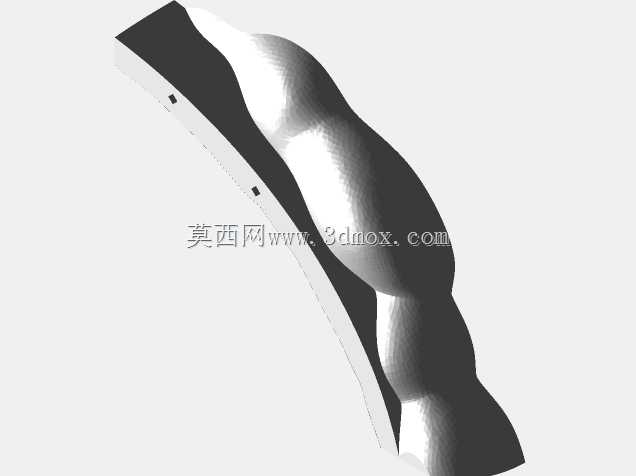

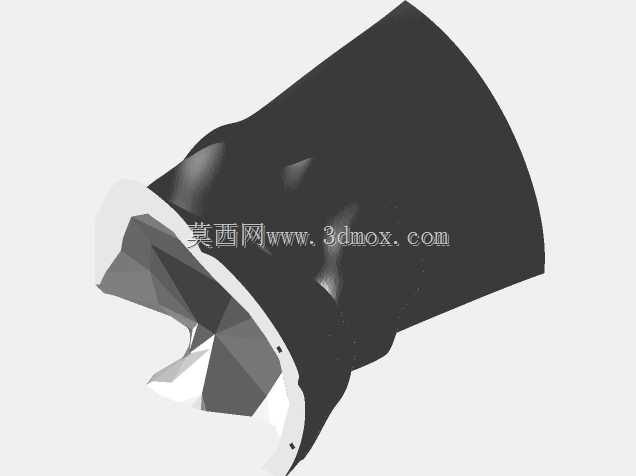

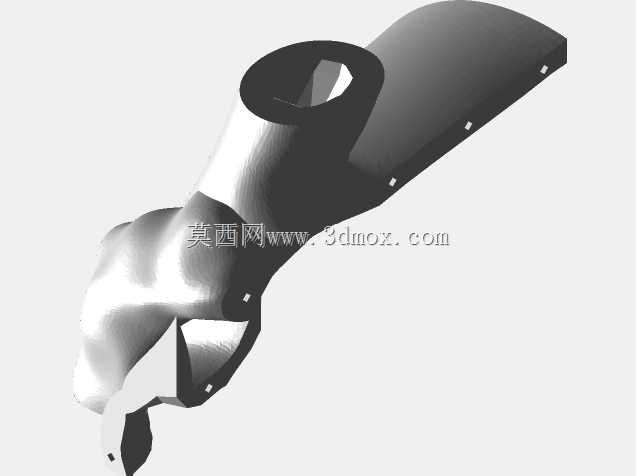

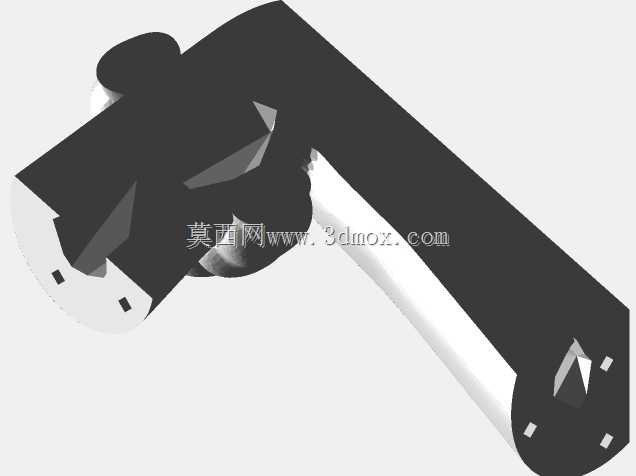

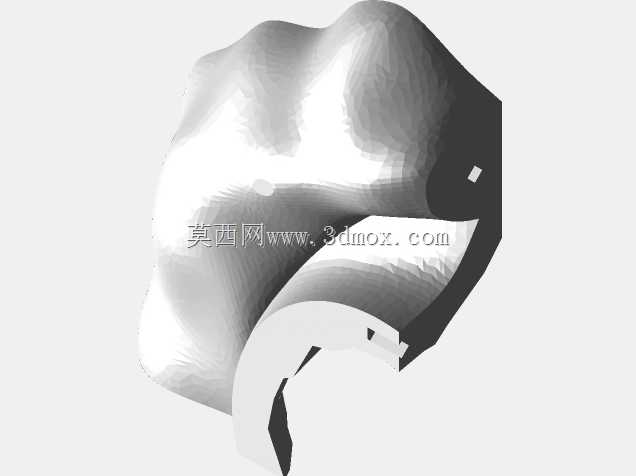

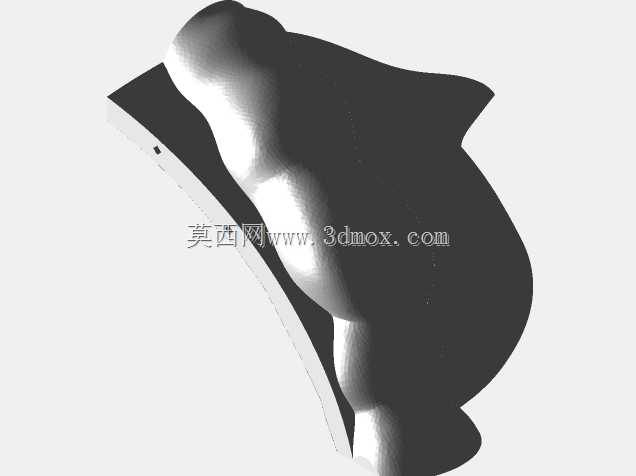

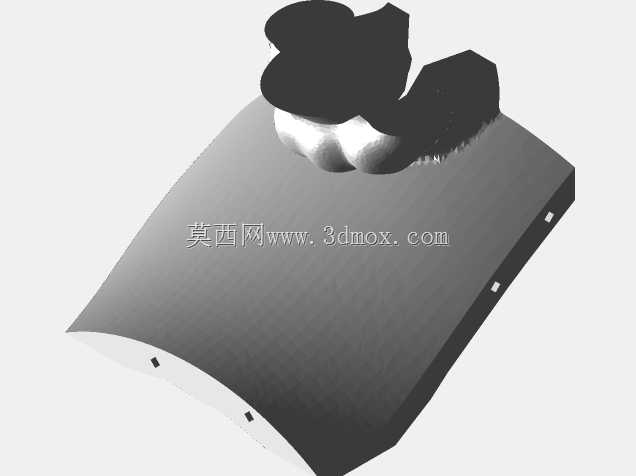

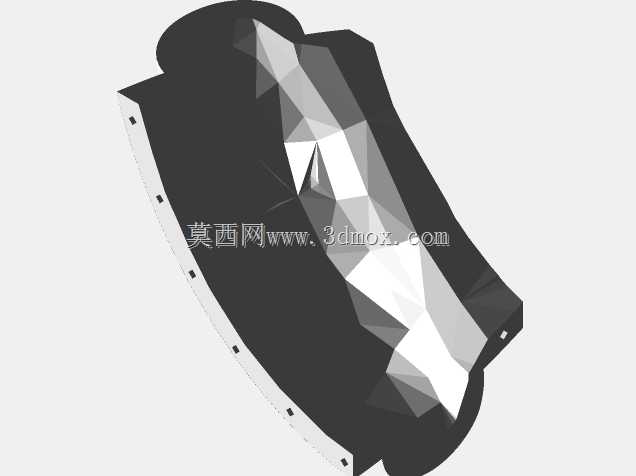

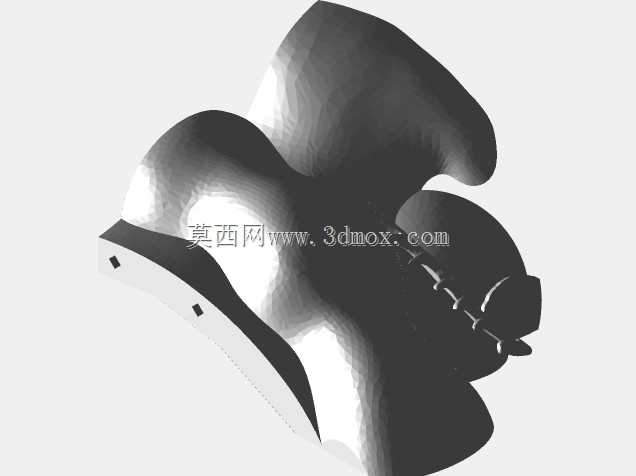

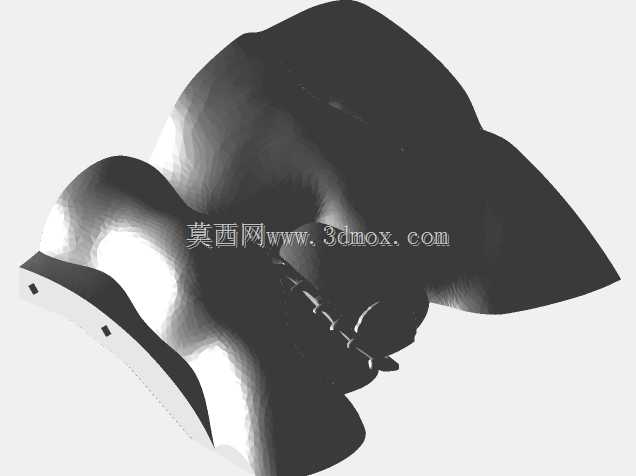

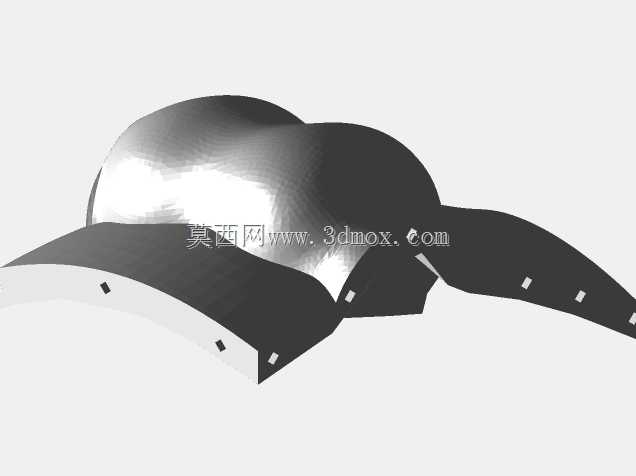

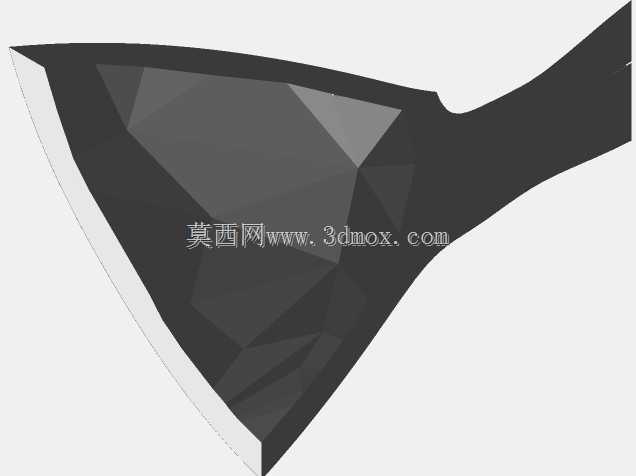

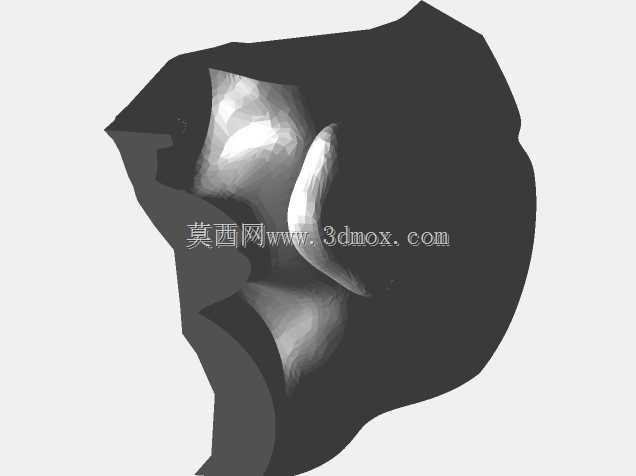

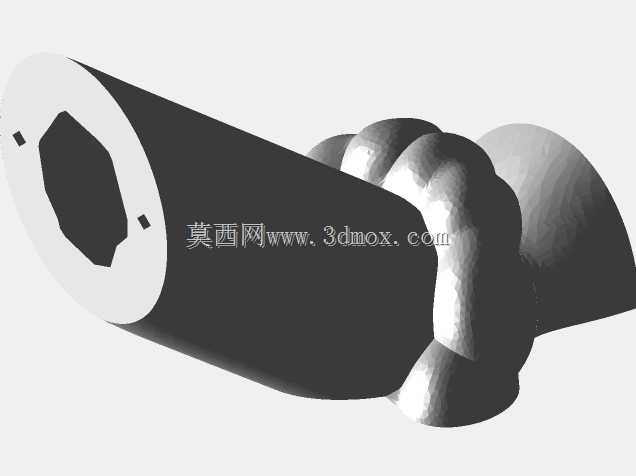

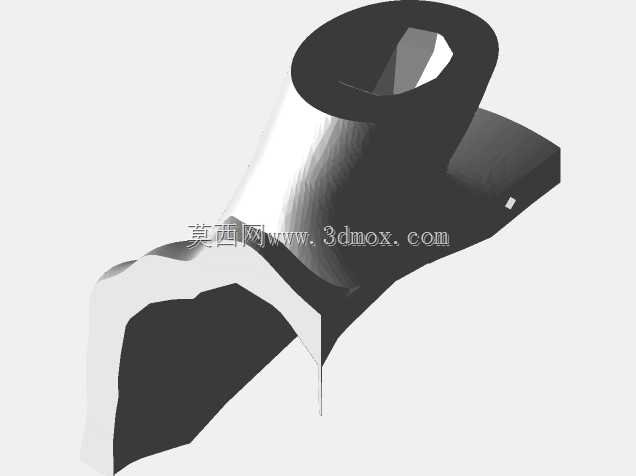

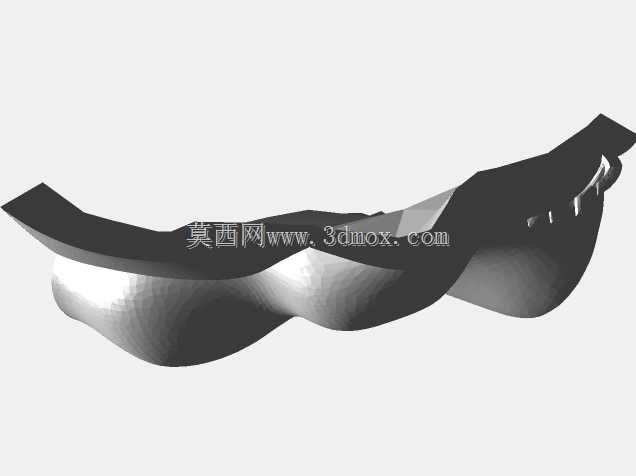

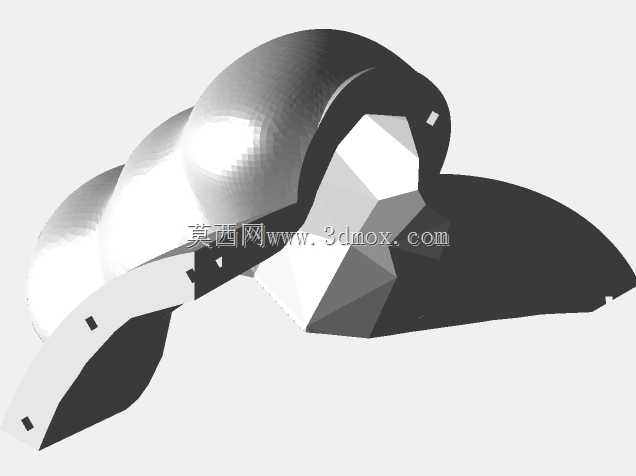

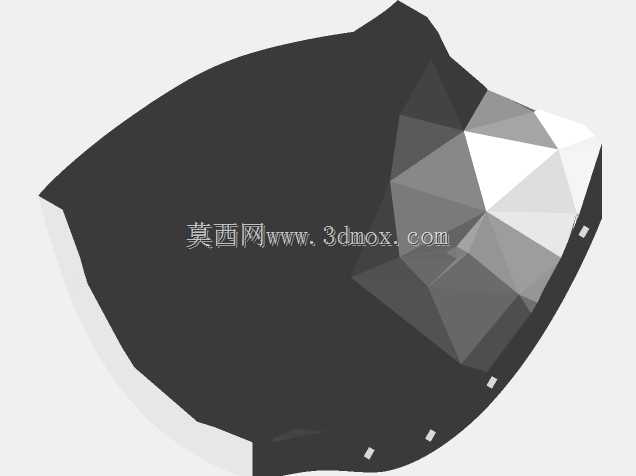

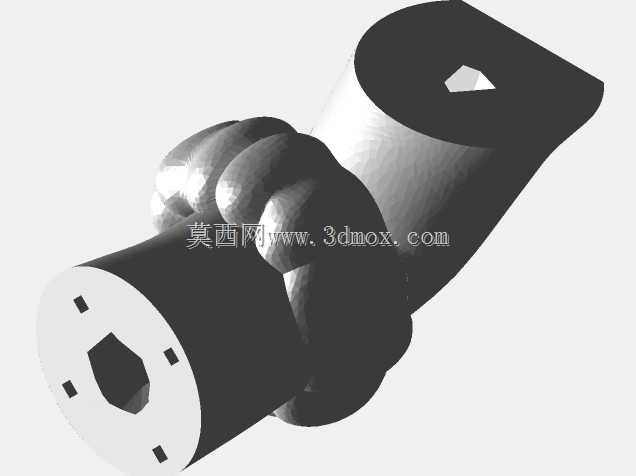

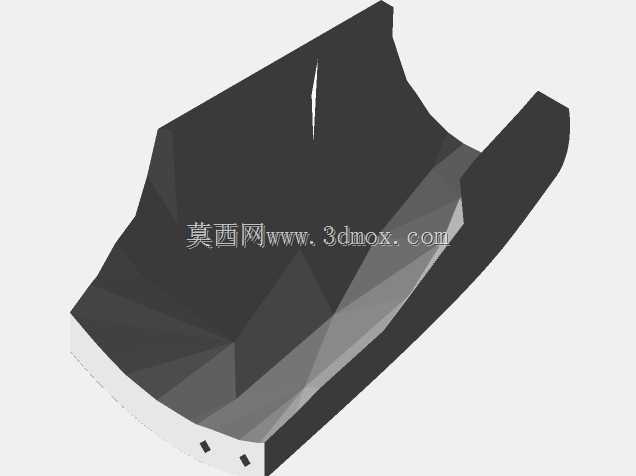

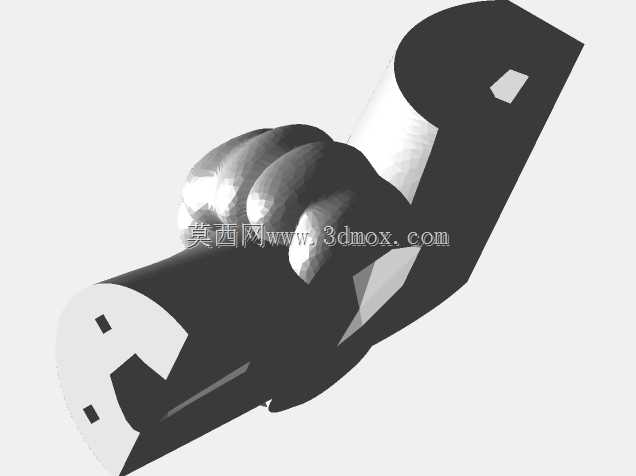

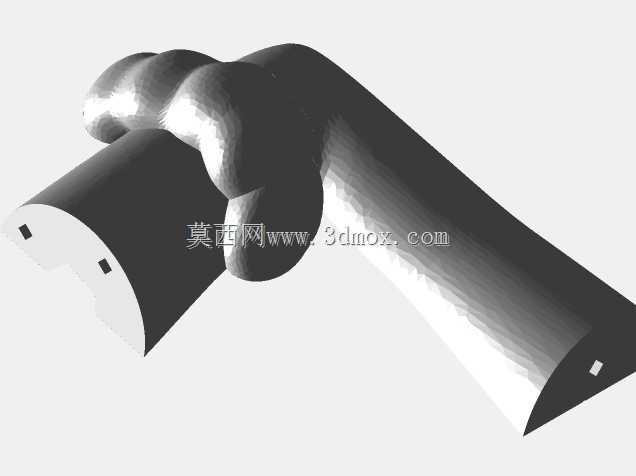

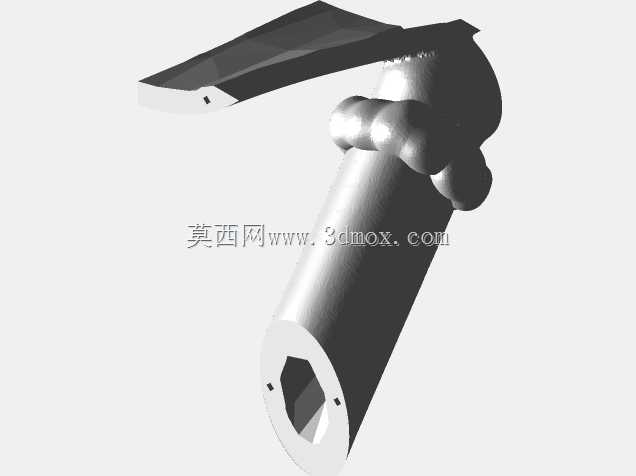

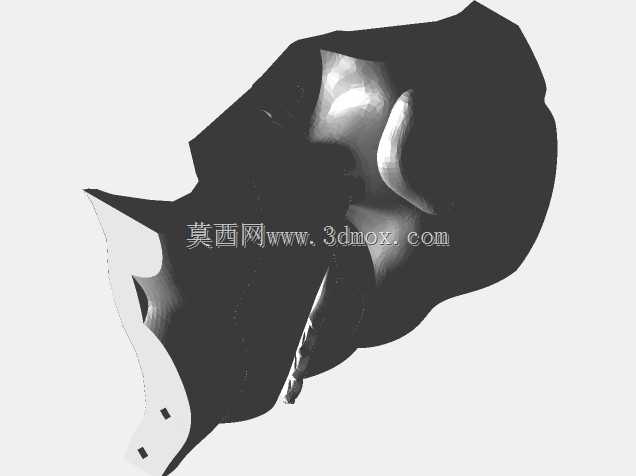

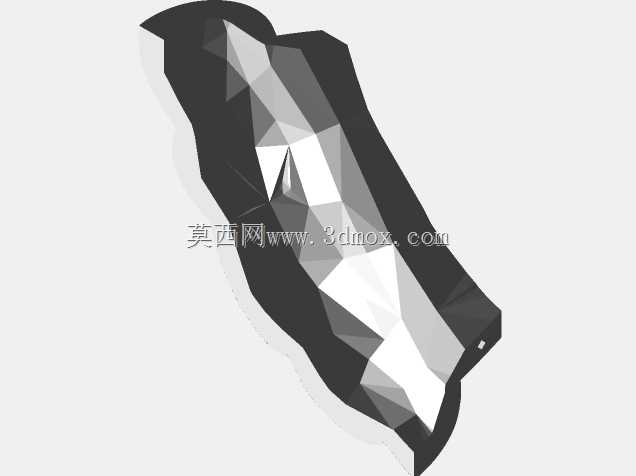

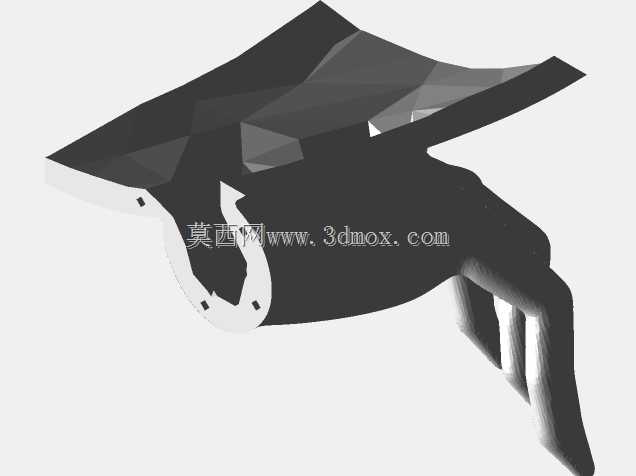

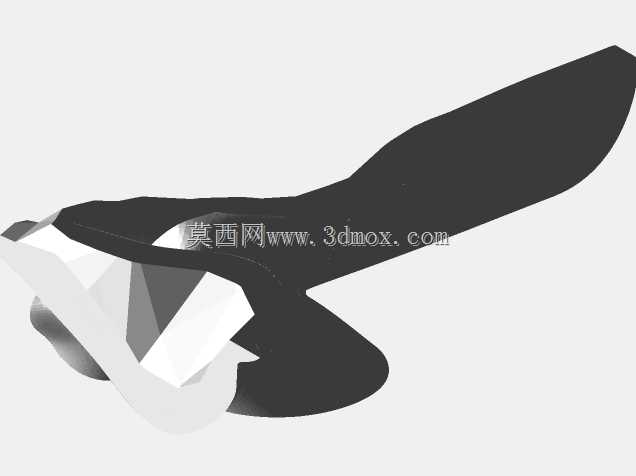

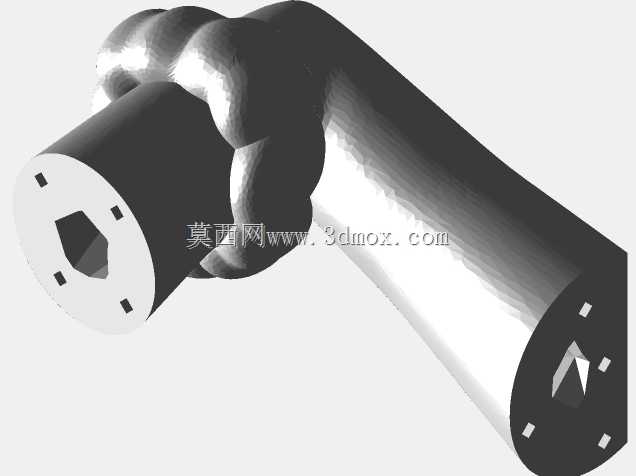

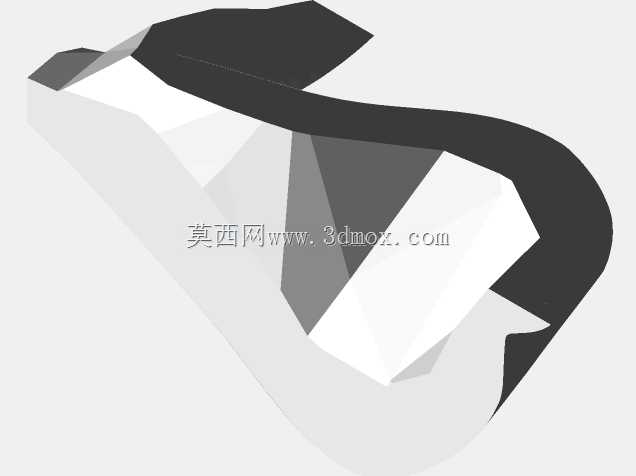

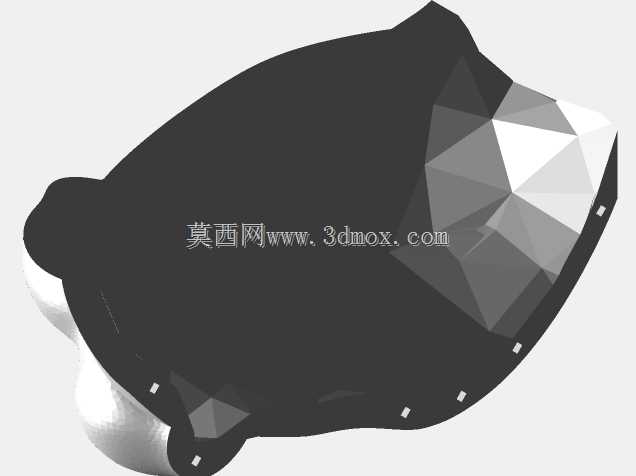

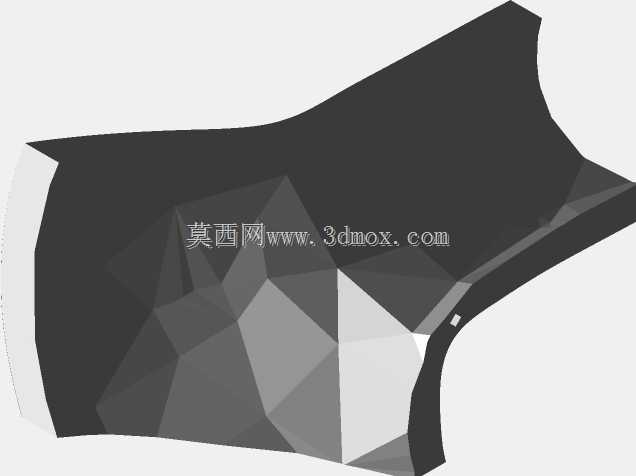

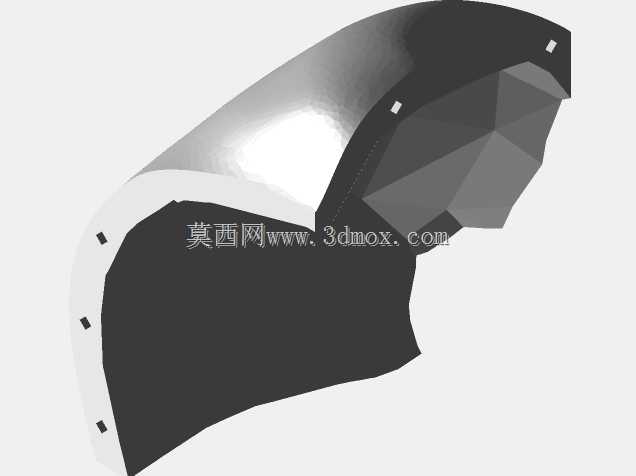

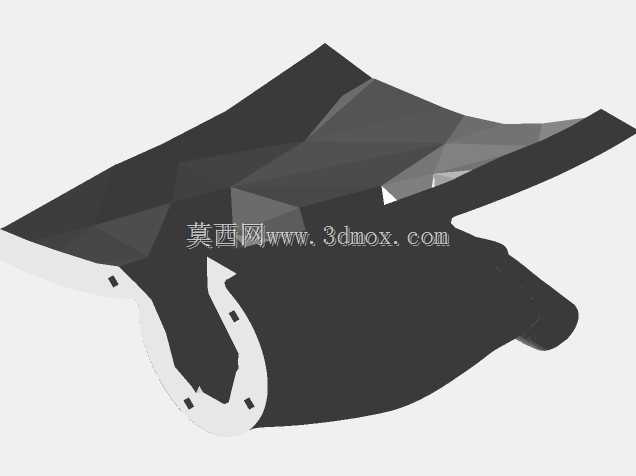

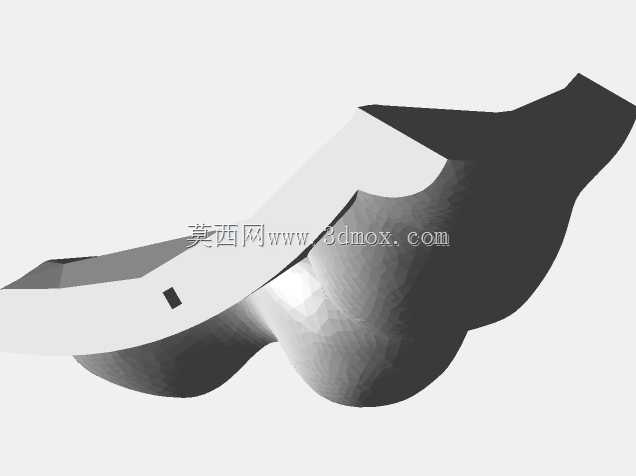

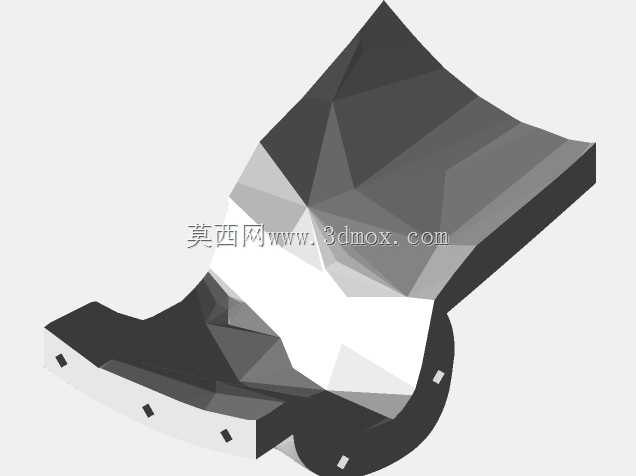

　　突出的装饰细节单独拆分，避免打印时出现大角度悬空，减少支撑材料的浪费，同时降低打印过程中翘边、塌角的风险。拆分的时候要考虑拼接位的定位结构，每个分件的拼接端面做嵌入式的定位止口，不用额外做复杂的连接结构，用户打印完成后可以直接用常用的模型胶水粘接，定位止口的配合间隙留0.2mm，刚好适配PLA、PETG等常用打印耗材的打印精度，不会出现过紧装不上或者过松缝隙过大的问题。外形尺寸上，整体直立状态下高度控制在2000mm，横向最大宽度在肢体展开位置控制在800mm以内，安装的时候不需要太大的占地空间，普通门店入口、家庭客厅的边角位置都能放置，底部的支撑件做了加宽的平面底座，接触地面的面积足够大，放置时不需要额外做固定配重，

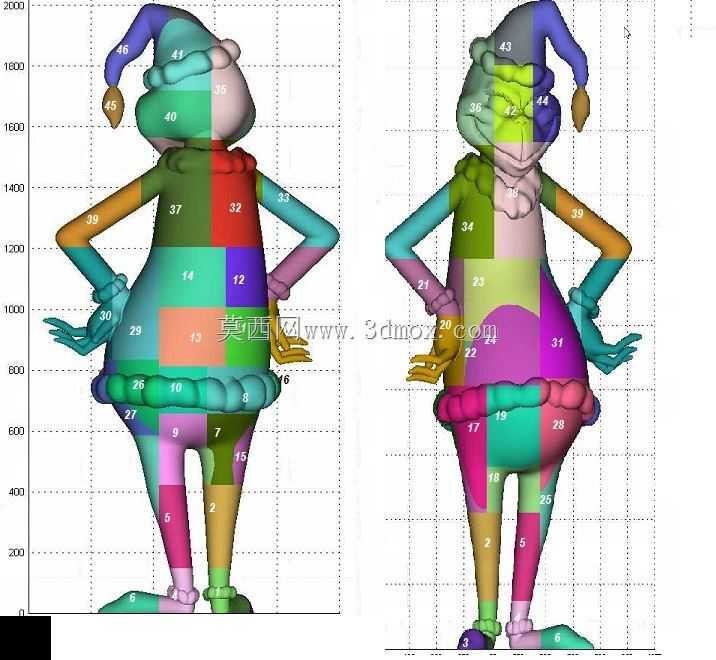

　　正常室内环境下不会出现倾倒的问题。分件的时候特意做了适配两种主流打印尺寸的划分，50%的分件尺寸控制在220x220x240mm的成型范围内，小尺寸设备的用户也能打印大部分零件，剩下的大尺寸分件主要是躯干主体部分，拥有大尺寸设备的用户可以直接打印，小设备用户也可以对这部分零件做二次拆分，模型的拆分位置都选在造型的结构转折处，拼接后的缝隙刚好能被造型本身的轮廓遮挡，后期做简单的打磨补土就能做到无缝效果，不会破坏整体造型的视觉完整性。细节处理上，造型表面的纹理都做了适合3D打印的优化，没有过于细碎的薄壁结构，最小壁厚控制在2mm以上，打印时不会出现薄壁碎裂的问题，所有的转角位置都做了R1以上的圆角过渡，避免打印时应力集中导致的零件开裂。

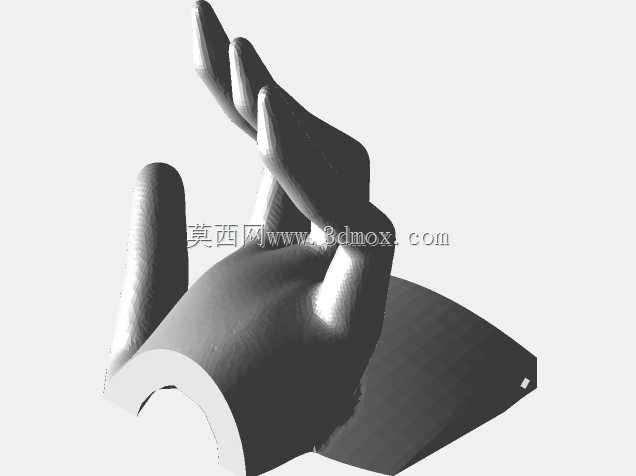

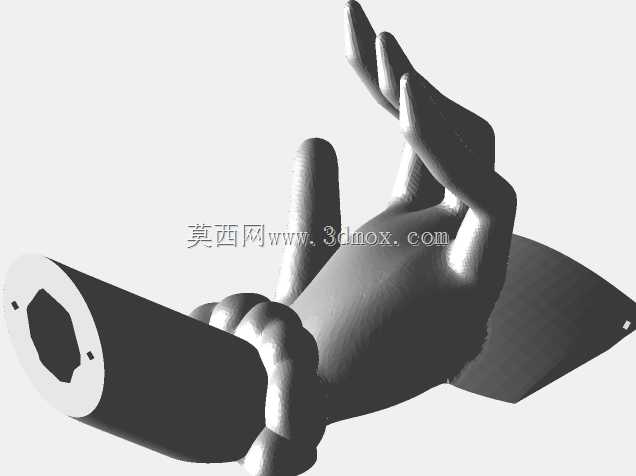

　　考虑到后期上色的需求，分件的拆分位置也避开了面部、手部这些需要精细上色的区域，这些区域都做成独立的完整分件，上色时不需要处理拼接缝隙，能降低后期处理的工作量。组装完成后的整体结构，各个分件的受力方向都做了优化，竖直方向的零件拼接面都垂直于重力方向，粘接后长期放置也不会出现接缝开裂、零件错位的问题，哪怕是在商场这种人员流动大的场景下，轻微的触碰也不会导致造型损坏。对于需要做户外摆放的用户，这个分件结构也支持在内部加装加强筋或者预埋支撑骨架，分件的中空部分预留了足够的空间，穿入PVC管或者方钢做内支撑就能提升整体的结构强度，应对户外的小风荷载完全没有问题。打印参数适配方面，所有分件的摆放方向都做了预设，用户导入切片软件后不需要大幅度调整角度，就能直接生成支撑，支撑的接触位置都选在零件的非外观面，拆除支撑后不会在可见表面留下明显的支撑痕迹，减少后期打磨的工作量。
