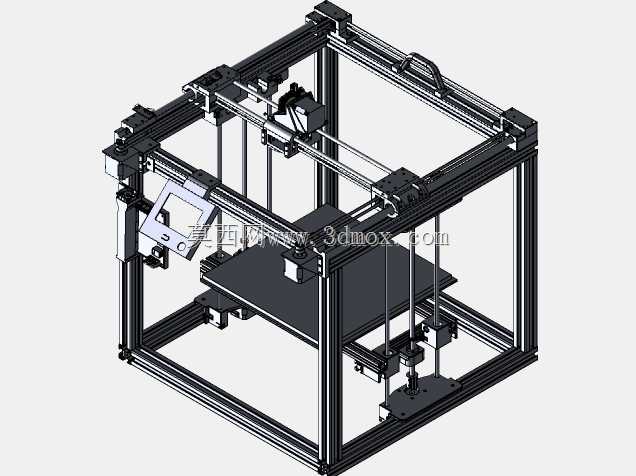

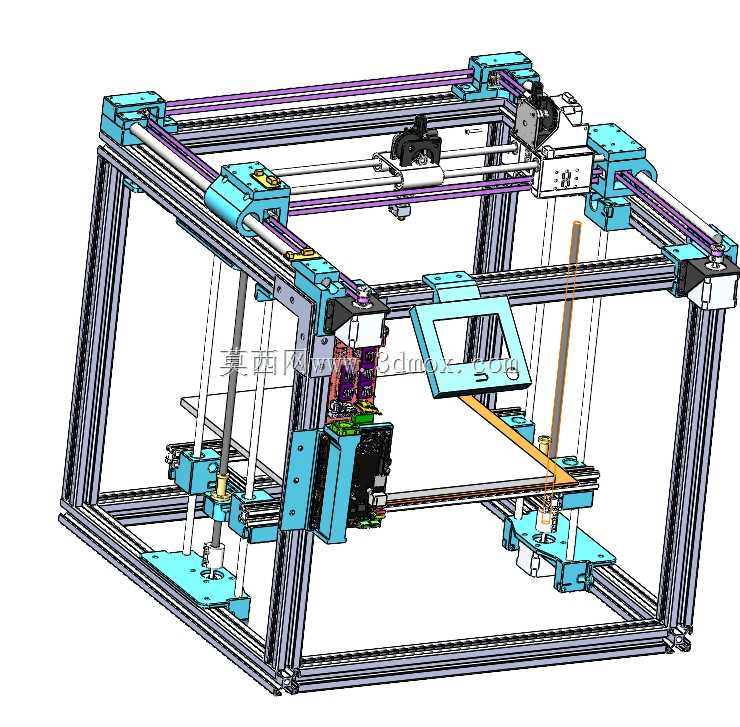

高空间利用率Corexy结构桌面级3D打印设备

　　这款Corexy结构的打印设备，在结构布局上做了非常多贴合桌面使用场景的优化，首先从安装边界来看，300mm见方的打印幅面对应的整机外轮廓控制得十分紧凑，没有多余的外凸结构，放置在常规工作台面上时，不会占用过多的操作空间，设备四周预留的维护间隙也经过测算，日常更换耗材、调整传动带松紧、清理打印平台残留料屑时，不需要额外挪动整机位置，单人在工位上即可完成全部常规维护操作。

　　从实际应用场景出发，这类结构的打印设备非常适合个人创客、小型设计工作室、院校创新实验室使用，既可以完成结构验证样件的快速制作，也能承接小尺寸功能件的小批量试制，相比传统悬臂结构或者十字轴结构的同幅面打印设备，Corexy的运动形式将X、Y轴的传动动力源固定在机架主体上，运动端的负载大幅降低，高速运动过程中的整机震动更小，打印过程中的层纹控制表现更稳定，长时间连续打印时的位置精度保持性更好。

　　设计思路上，整机框架采用标准工业铝型材搭建，所有连接点位都使用标准紧固件锁紧，没有定制化的异形焊接结构件，加工和装配门槛很低，搭建者只需要按照装配关系锁紧对应位置的紧固件，再调整好传动带的预紧力，就能完成基础的机械装配，不需要额外做机架的二次机加工找平。传动部分采用同步带传动的Corexy经典布局，两个驱动电机对称布置在机架后侧上方，运动端的挤出组件通过两组同步带的差速运动实现X、Y方向的平面移动，这种布局下运动端的重量只有挤出组件和对应的拖链线缆，运动惯量小，加减速过程中的过冲量更容易控制，打印高速移动的轮廓时不容易出现振纹。

　　设备的Z轴传动采用双丝杆对称布置的结构，打印平台通过两侧的直线导轨做垂直方向的导向，相比单丝杆单侧导向的结构，双丝杆布局在平台升降过程中受力更均匀，平台四个角的高度差更容易调整，打印大尺寸底面积的样件时，平台不会因为单侧受力出现倾斜，首层打印的附着力一致性更好。设备的操作交互面板布置在机架前侧的倾斜安装位上，操作人员站在设备正前方就可以直接操作屏幕、查看打印进度，不需要侧身或者弯腰调整视角，交互位置的设计符合日常操作的人体工学。

　　从功能特性来看，这款设备的走线全部通过拖链收纳，运动过程中线缆不会和机架、传动部件产生剐蹭，长期使用不会出现线缆磨损破皮的问题；所有的传动轮、直线导轨的安装位都预留了润滑操作的空间，定期维护时不需要大面积拆解外壳就能完成润滑脂加注；打印平台采用调平结构设计，配合弹簧压紧的调平旋钮，可以快速调整平台和喷嘴之间的平行度，首层打印的调试难度大幅降低。整机的所有零部件都采用通用标准件，没有特殊定制的非标零部件，后期维护更换配件时采购十分方便，不需要单独开模制作替换件，使用过程中的维护成本很低。

　　在结构细节的处理上，机架的铝型材连接位置都采用角件加固，整机的刚性足够支撑高速打印的运动负载，打印过程中机架不会出现明显的共振；传动带的路径上都设置了导向轮，同步带在运动过程中不会和铝型材表面产生摩擦，同步带的使用寿命更长；挤出组件的安装位预留了不同型号挤出头的安装空间，可以根据打印材料的不同更换对应规格的挤出组件，适配不同耗材的打印需求。设备的电气元件安装位都布置在机架的下部空间，和上部的运动区域做了物理分隔，打印过程中掉落的料屑不会落到电气元件上，降低了电气故障的概率，同时下部的安装空间也预留了扩展位，可以根据使用需求添加自动调平传感器、断料检测模块等扩展功能组件，不需要重新改动机架的整体结构。
