带储物箱的多艇位皮划艇运输拖车结构

　　这款轻型拖车的核心应用场景集中在户外水上运动俱乐部、皮划艇赛事保障、滨水景区器材转运领域，区别于通用货运挂车，它完全围绕皮划艇这类长条形轻质水上器材的运输需求做定向结构设计，没有冗余的承载冗余，整备质量控制在轻型拖挂法规要求的小型乘用车可牵引阈值内，普通家用SUV甚至紧凑型轿车加装合规拖钩后即可完成牵引，不需要专用牵引车辆，适配绝大多数非专业运营场景的使用需求。

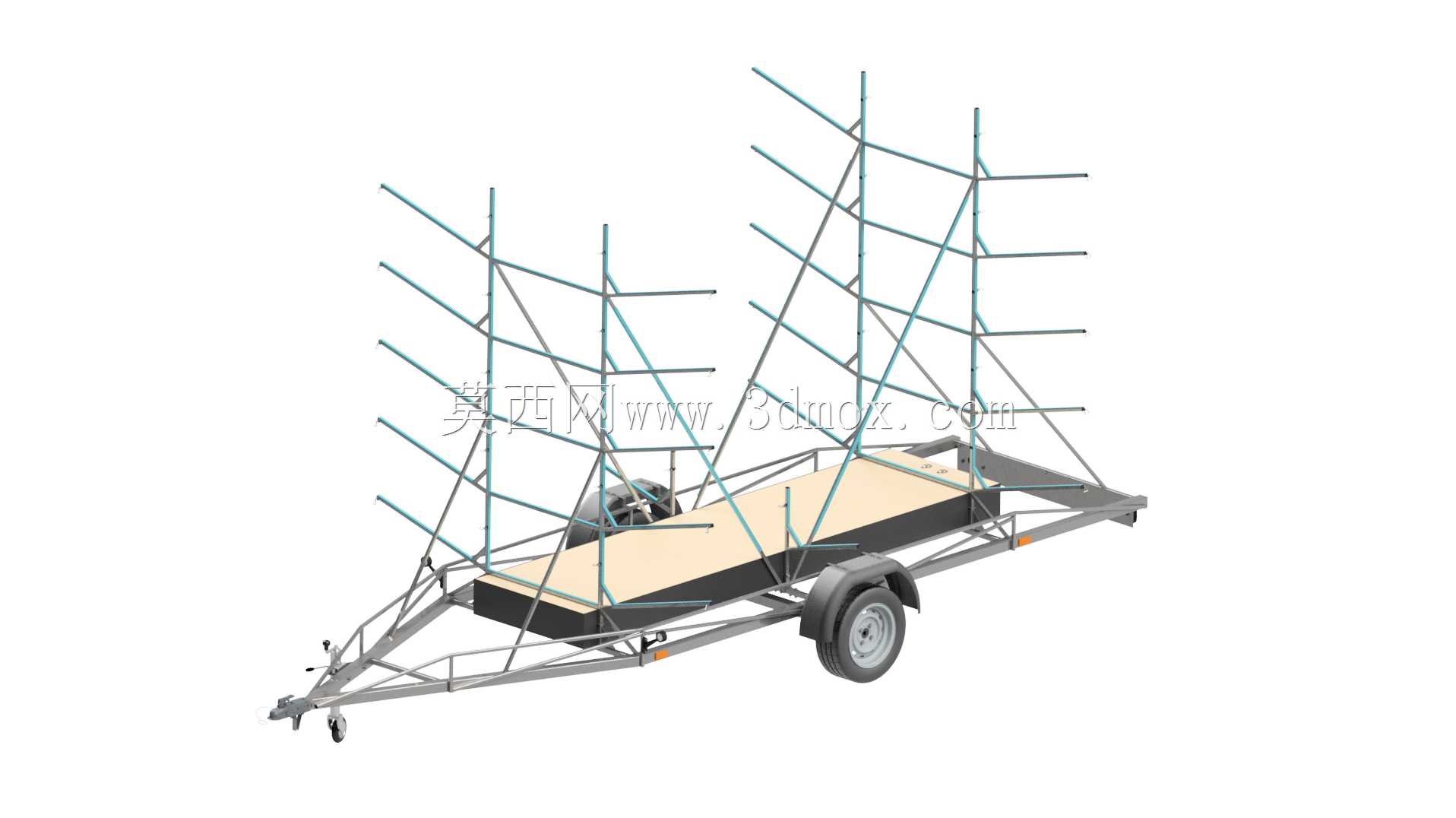

　　从功能布局来看，车架主体采用矩形钢管焊接成型的边梁式结构，两根主纵梁沿拖车长度方向贯通布置，前端通过三角结构的牵引架汇聚到牵引连接座，牵引座内置符合乘用车拖挂标准的球头连接结构，同时集成转向联动机构，转向时牵引架的摆动力会通过连杆传递到前桥转向节，保证拖车行驶轨迹与牵引车完全匹配，低速挪车时的转弯半径控制在6.5米以内，能适配景区内部狭窄道路、俱乐部停车场的紧凑空间通行需求。车桥采用单轴布局，匹配两个小直径载重轮胎，单轮额定载荷覆盖整备质量加满载器材的总重量，悬挂采用钢板弹簧加阻尼减震器的组合，既能过滤非铺装路面的颠簸冲击，避免运输过程中皮划艇因震动出现漆面磨损或者固定绑带松动，也能控制整车高度，保证装卸皮划艇时不需要借助登高设备，普通身高的操作人员站在地面即可完成上层艇位的固定作业。

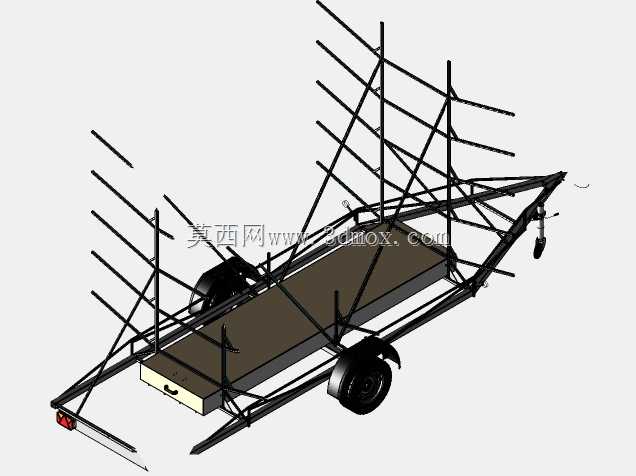

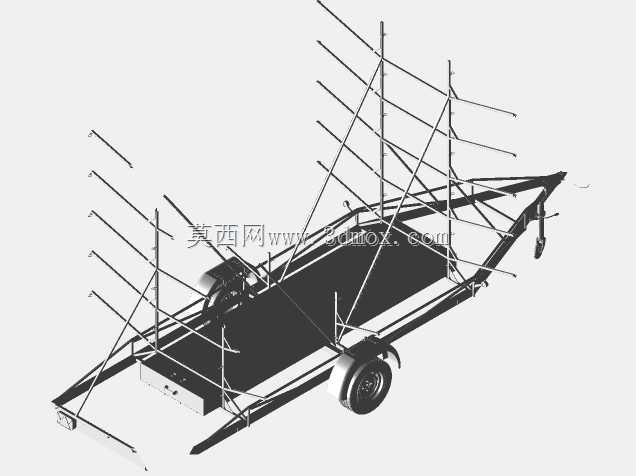

　　承载平台部分，车架中部铺设高密度防滑平板作为基础承载面，平板下方预留了封闭的储物舱空间，也就是设计中提到的救生衣与船桨存放箱，舱体采用防水密封结构，舱盖带锁止结构，运输过程中可以存放救生衣、船桨、防水裙、维修工具这类零散配件，不需要额外在车顶或者牵引车后备箱堆放器材，避免运输过程中配件掉落遗失。平板上方的艇架采用多层倾斜式杆架结构，每侧设置三层独立的艇位支撑，支撑杆采用圆钢管弯折成型，接触皮划艇的位置套有软质橡胶护套，避免硬质金属直接接触艇身造成刮伤，每个支撑位都预留了绑带穿孔，固定时可以用快速拉紧绑带穿过穿孔将皮划艇牢牢固定在架体上，满载状态下可以同时承载6艘单人皮划艇或者4艘双人皮划艇，完全满足小型俱乐部日常外出训练、小型赛事的器材转运需求。

　　设计过程中首先明确了安装边界的约束条件：整车总宽度控制在2.2米以内，符合道路通行的挂车宽度限值，不会出现超宽需要办理超限运输许可的问题；整车总长度从牵引头到车尾防护架控制在4.8米，加上牵引车的长度后总车长也在C6驾照允许的轻型拖挂列车长度范围内；艇架的最高承载面距离地面高度不超过2.2米，既保证下层储物舱的容积足够，也避免整车高度过高导致高速行驶时风阻过大，同时能顺利通过常规的限高杆、地下车库入口。车架的焊接节点全部做了圆角过渡处理，没有尖锐的外凸棱角，避免装卸器材时划伤操作人员或者皮划艇表面；车尾集成了符合机动车运行安全要求的尾灯组、反光标识以及后防护杠，防护杠的离地高度符合挂车防护标准，能在发生追尾事故时起到缓冲防护作用；前支撑轮采用可折叠的手摇式支腿，驻车时摇下支腿即可将拖车稳定停放在水平地面，不需要额外的支撑垫块，牵引时将支腿向上折叠锁定，不会影响行驶过程中的离地间隙。

　　从结构强度校核的角度来看，车架的主纵梁壁厚选择兼顾了轻量化与强度需求，满载状态下纵梁的最大挠度控制在千分之二以内，长时间行驶不会出现永久性的车架变形；转向联动机构的关节部位都加装了润滑脂嘴，日常维护时只需要定期加注润滑脂即可保证转向灵活，不会出现卡滞导致的行驶跑偏问题；轮胎的选择匹配了整车的最高设计时速，高速行驶时不会出现轮胎过热爆胎的风险，轮毂的螺栓孔位与常见的小型拖车轮毂通用，出现轮胎损坏时可以快速替换配件，不需要定制专用轮毂。

　　实际使用过程中，这款拖车的装卸效率相比通用平板拖车提升40%以上，因为每个艇位都有定位支撑，不需要操作人员反复调整皮划艇的摆放位置，只需要将皮划艇顺着支撑杆的倾斜角度放到对应位置，拉紧绑带即可完成固定，相比在平板上堆叠摆放的方式，也不会出现皮划艇之间相互挤压摩擦造成的损伤。储物舱的设计也解决了以往皮划艇运输时零散配件无处存放的痛点，以往运输时船桨、救生衣这类配件要么堆在皮划艇上方容易滑落，要么占用牵引车的乘坐空间，集成储物舱后所有器材都可以整合在拖车上，牵引车内部只需要乘坐人员即可，出行准备的流程也更加简洁。
